Siguranțe Renault Koleos 2 (2016 – 2024)

renault koleos 2

Renault Koleos 2 de generația a doua a fost produs în anii 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024. În acest timp, modelul a suferit o actualizare. În materialul nostru veți găsi descrierea siguranțelor și releelor pentru Renault Koleos 2 cu scheme ale blocurilor, locațiile acestora și exemple foto. Menționăm siguranța care protejează bricheta.

Locația blocurilor, precum și destinația acestora, pot diferi de cele prezentate și depind de anul de fabricație, nivelul de echipare electrică și regiunea de livrare a vehiculului dumneavoastră.

Cuprins

Blocuri din habitaclu

În habitaclu pot fi instalate 2 blocuri principale cu siguranțe: pe partea stângă și pe partea dreaptă a bordului (din lateral, sub capacul de protecție).

Blocul din dreapta

Publicitate

Blocul din partea dreaptă

fotografie bloc dreapta

Blocul din stânga (principal)

Blocul din partea stângă

Blocul principal

Schema blocului din habitaclu
Schema

Nr. A Descriere
1 10A Pompă cu acțiune dublă pentru spălarea parbrizului și a lunetei (677) prin blocul de comutatoare de pe coloană (1519), Tablou de bord
2 10A Siguranță pentru varianta cu încălzire volan: circuite de alimentare pentru siguranța f3 de pe placă
3
4 10A Priza echipamentelor suplimentare
5
6 15A Încălzire scaune
7 20A Instalația de încălzire, amplificator climatizare, releu de repornire motor (Engine Restart Baypass Control)
8
9
10 15A Încălzire lunetă
11 15A Încălzire lunetă
12 10A Încălzire oglinzi
13 10A ABS sau luminile de stop
14 20A
15 15A Brichetă
16 20A Iluminare interior
17 20A Motor ventilator încălzire, rezistor, amplificator climatizare
18 10A Sistem audio
19 20A Sistem audio, unitate de control navigație, cameră panoramică
20 5A Modul electronic caroserie (BCM), sirenă, comutator multifuncțional
21
22
23 20A Audio
24 10A Întrerupător lampă stop, modul electronic caroserie (BCM)
25 5A Tracțiune integrală, amplificator antenă sistem antifurt
26
27 10A Modul electronic caroserie (BCM), comutator multifuncțional
28 10A Modul electronic caroserie (BCM), frână de parcare electrică, conector diagnostic, tracțiune integrală, iluminare tablou de bord/întrerupătoare, releu geamuri electrice, releu pliere oglinzi, releu deschidere oglinzi
29 20A Închidere centralizată, modul electronic caroserie (BCM)
30 15A Spălător parbriz
31 20A Închidere centralizată, modul electronic caroserie (BCM)
32
33 15A Semnalizare avarie și indicatoare direcție
34 10A Iluminare interior
35 10A Încălzire

Pentru brichetă răspunde siguranța numărul 15.

Elementele individuale ale releului se află pe partea din spate a blocului.

Relee în habitaclu

Publicitate
  • Releu sistem aprindere
  • Releu ventilator frontal motor
  • Releu încălzire lunetă
  • Releu auxiliar după contact

Blocul suplimentar

fotografie exemplu bloc din partea pasagerului
Fotografie exemplu
Schema blocului 2
Schema

Nr. A Destinație
71 10A Senzor unghi roată direcție
72 10A Combinație instrumente de bord
73 10A Sistem audio, unitate de control navigație, cameră panoramică
74 10A Unități de control transmisie (TCM)
75 –
76 10A Unitate de control climatizare, amplificator climatizare
77 10A ABS
78 –
79 10A Releu pompă ulei
80 20A Sistem audio, unitate de control navigație, cameră panoramică
81 10A Unități de control transmisie (TCM)
Relee
R1 Releu auxiliar
R2 Aprindere

Separat, sub bord, pot fi instalate unele elemente suplimentare. De exemplu, siguranțele: Releu pompă ulei și Unități de control transmisie (TCM).

Blocuri sub capotă

Blocuri de montaj

Acestea se află sub capotă în compartimentul motor, pe partea stângă, sub conducta de admisie a aerului.

Blocuri sub capotă renault koleos 2

Pentru accesul la blocuri trebuie îndepărtată conducta de admisie a aerului.

Acces la blocul de montaj

  • A – necesită înlocuire
  • B – siguranță întreagă

Blocul A

1 Bloc de montaj fotografie
Fotografie bloc de montaj 1 A

Comparați denumirile cu schemele dumneavoastră de pe capacul blocurilor.

Exemplu schemă de pe capacul blocului
Descriere de pe capac
schema blocului de montaj a
Schema

Nr. A Denumire
81 10A Unitate de control motor (ECU injecție)
82 15A Unitate de control motor (Injectoare)
83 15A Clapetă de accelerație, unitate de control motor, supapă canistră (EVAP), senzor debit masic aer, bobine de inducție, releu principal, supapă evacuare, supapă admisie, pompă combustibil înaltă presiune, injectoare, bloc siguranțe compartiment motor, senzor raport aer-combustibil, încălzitor combustibil, senzor prezență apă în combustibil, supapă bypass lichid răcire
84 10A Unitate de control motor, supapă galerie admisie, supapă evacuare distribuție, supapă admisie distribuție, supapă intermediară distribuție
85 15A Senzor raport aer-combustibil, senzor de oxigen încălzit, supapă turbocompresor, unitate de control motor, unitate de control bujii incandescente
86 15A Injectoare, bobine de inducție, bloc siguranțe
87 15A Releu compresor climatizare
88 10A ABS
89 15A Pompă lichid răcire
90 30A Releu ștergător parbriz, motor ștergător parbriz
91 20A Releu pompă combustibil
92 30A Demaror
93 10A Unitate de control motor, unitate de control cutie, senzor domeniu transmisie, bloc siguranțe compartiment motor, senzor poziție neutră, senzor viteză primară, senzor viteză secundară, senzor turație, senzor marșarier/poziție neutră
94 5A EPS
95 5A Bloc blocare volan
96 10A Releu repornire (start-stop) / ABS
97 10A Bloc far dreapta față, bloc far stânga față, compresor, senzor domeniu transmisie, bloc siguranțe compartiment motor, senzor poziție neutră, întrerupător viteză marșarier, senzor marșarier/poziție neutră

Publicitate

Blocul B

2 Bloc de montaj fotografie
Fotografie exemplu bloc de montaj 2
2 Bloc de montaj descriere
Schema de pe capacul blocului
Schema blocului sub capotă 2
Schema

Nr. A Denumire
34 15A Releu claxon
35 30A Diesel: Releu PTC 2
36 30A Diesel: Releu PTC 3
37 30A Diesel: Releu PTC 1
38 30A Frână de parcare electrică
39 30A Conector opțional
40 –
41 30A Frână de parcare electrică
F 50A ESP
G 30A ABS
H 50A ESP
I 30A Releu spălător faruri
J –
K 40A ABS
L 30A Releu demaror, releu aprindere (siguranțe: “1”, “2”, “3”, “4”, “10”, “11”, “12”)
M 50A Releu geamuri electrice, geamuri electrice, parasolar, acționare electrică scaune
R1 Releu claxon

Blocuri suplimentare

Separat, sub capotă, pot fi instalate blocuri suplimentare cu siguranțe și relee.

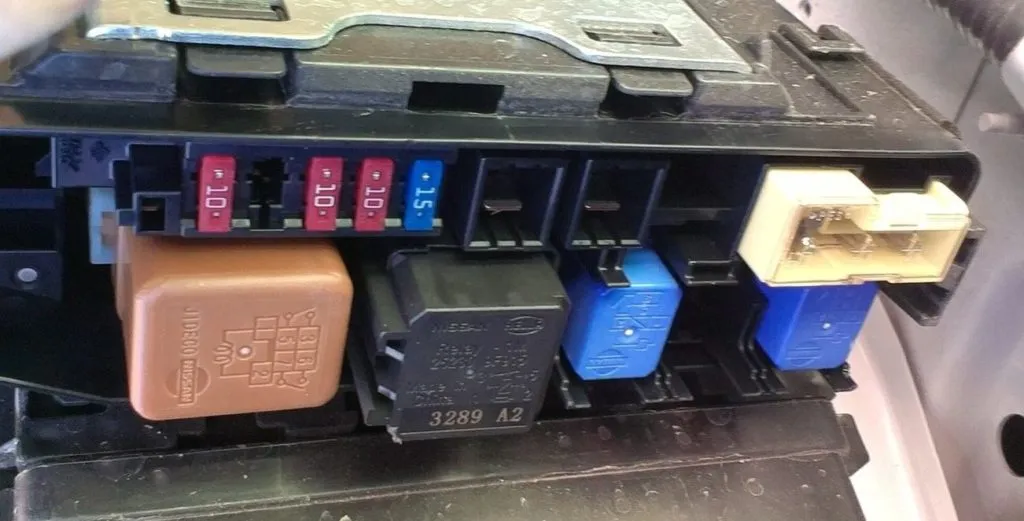

fotografie bloc sub far 1
Bloc 1 – exemplu fotografie

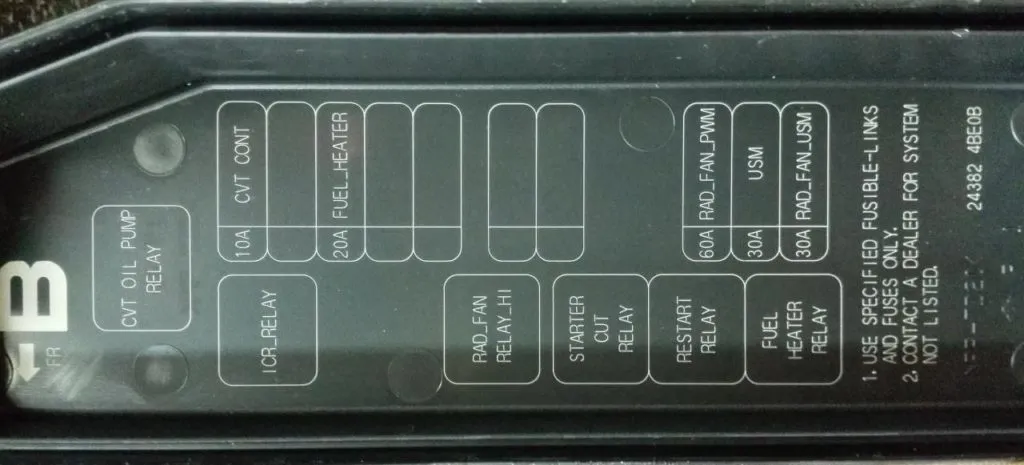

schema bloc sub far 1
Exemplu schemă bloc 1

Nr. Destinație
CVT OIL PUMP RELAY releu pompă ulei cutie de viteze
CVT CONT ECU cutie de viteze automată
FUEL HEATER încălzire combustibil
RAD FAN ventilator radiator
STARTER RELAY releu demaror
USM bloc siguranțe și relee sub capotă

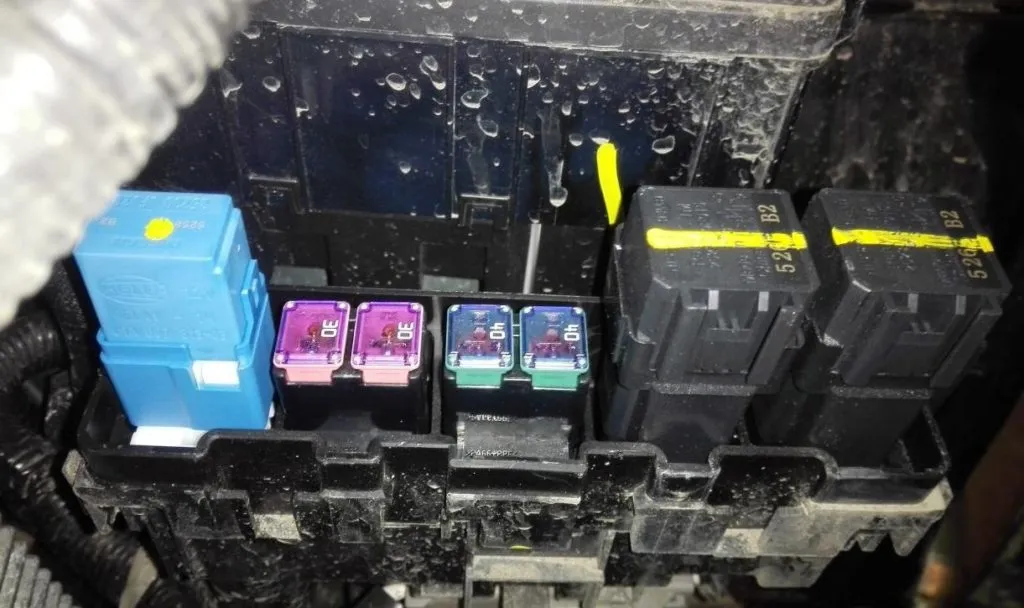

fotografie bloc sub far 2
Bloc 2 – fotografie

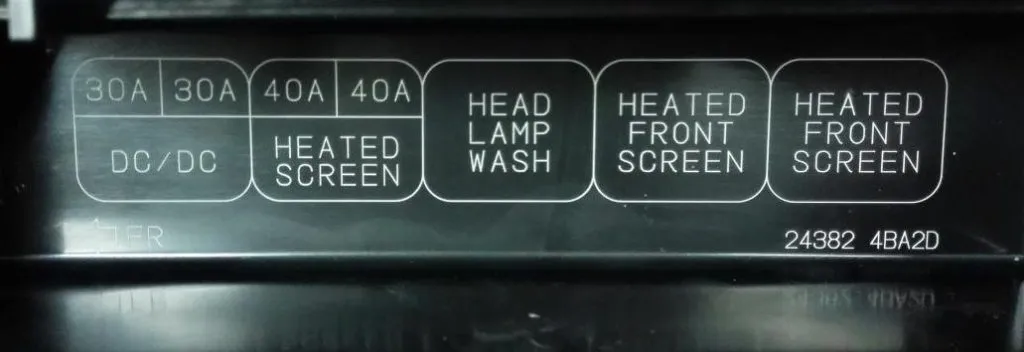

schema bloc sub far 2
Schema blocului 2 sub far

Publicitate
Nr. Denumire
HEATED SCREEN Încălzire parbriz
H/LAMP WASHER RELAY Releu spălător faruri
ANTI THEFT HORN RELAY Releu claxon sistem antifurt
HEATED FRONT SCREEN RELAY Releu încălzire parbriz

Bloc siguranțe de putere

Acesta este amplasat pe borna pozitivă a bateriei și este format din inserții fuzibile de mare capacitate.

Fotografie bloc 2

Schema blocului de putere
Schema

Nr. A Destinație
F1 450A Demaror
F2 450A Generator
F3 100A Siguranță circuite de alimentare siguranțe F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, F13, F14, F15 și F16 de pe placă (777) — circuite de alimentare siguranțe F1 și F2 de pe placă (1793) în varianta “MICROHIBRID”
F4 100A Bloc protecție și comunicație (1337) — Circuite de alimentare siguranță F4 de pe placă (1792)
F5 50A Încălzitor suplimentar habitaclu
F6 100A Releu după contact, Încălzire parbriz, Circuite de alimentare siguranțe F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, F13, F14, F15, F16 și F22 de pe placă (260)
F7 100A Bloc protecție și comunicație (1337)
