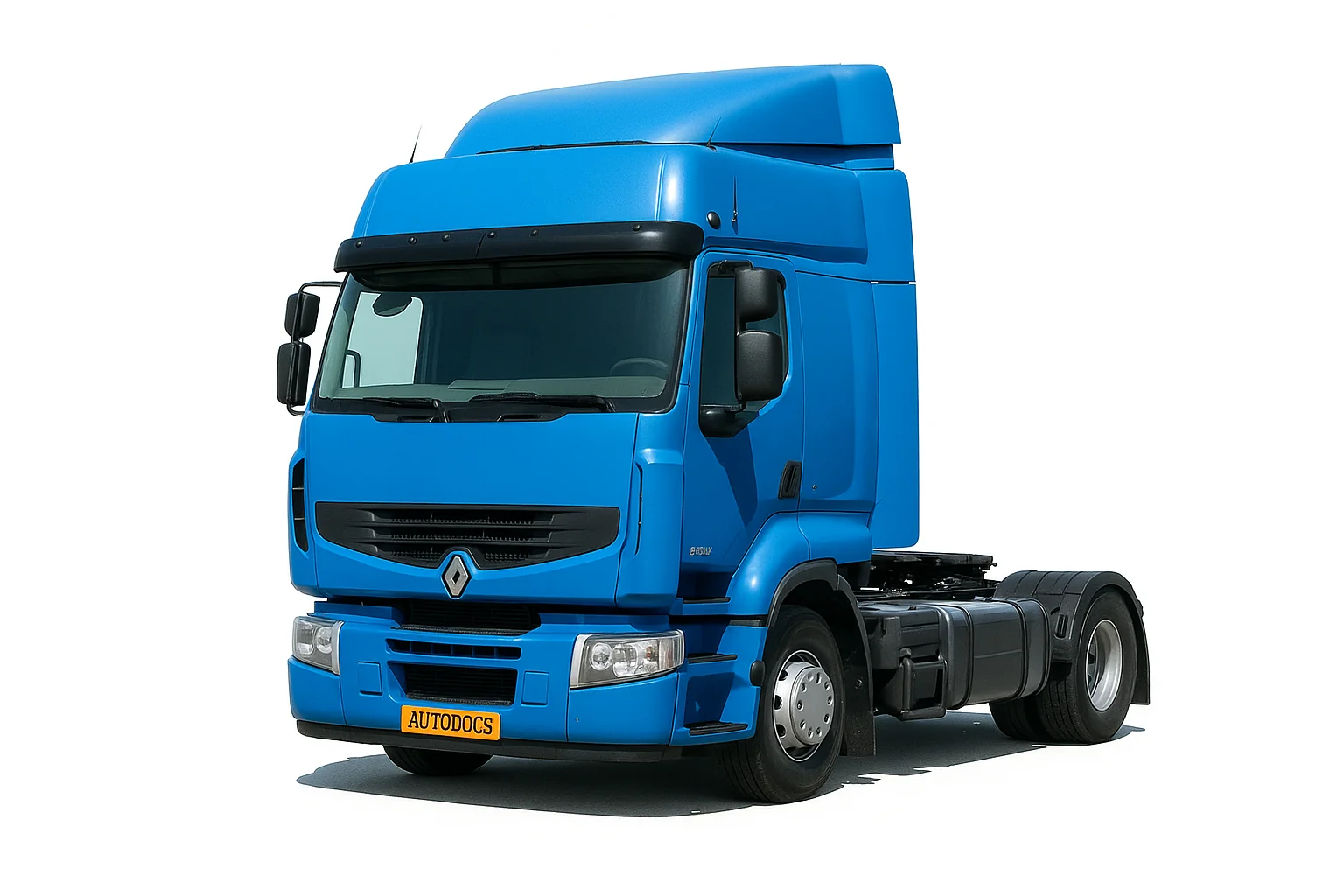

Renault Premium – сідловий магістральний тягач, що випускався у кількох поколіннях з 1996 по 2013 рік у різних модифікаціях. Найбільшу популярність отримали моделі з двигунами dxi 380 к. с. та 420 dci. У цій публікації ми покажемо опис запобіжників і реле Рено Преміум зі схемами блоків та місцями їх розташування. Відзначимо запобіжник прикурювача.
Виконання блоків та призначення елементів у них може відрізнятися від представленого і залежить від року випуску та комплектації вашого рено преміум. Звіряйте опис зі своєю технічною документацією або схемою на зворотному боці захисної кришки.
Блок запобіжників і реле
Основний блок знаходиться в салоні, у панелі приладів з боку пасажира, за кришкою.
Варіант 1
| № | А | Призначення запобіжників |
|---|---|---|
| F03 | 7,5 | Основний інформаційний дисплей |
| Реле безпеки та дозволу нахилу кабіни | ||
| Реле живлення двигуна нахилу кабіни | ||
| F04 | 5 | Основний інформаційний дисплей |
| F05 | 30 | Фари омивача двигуна насоса |
| F06 | 5 | Основний інформаційний дисплей |
| Тахограф | ||
| F07 | 5 | ЕБУ керування автомобілем |
| F08 | 5 | Основний інформаційний дисплей |
| ЕБУ іммобілайзера двигуна | ||
| ЕБУ сигналізації | ||
| Двері центрального замка ЕБУ | ||
| ЕБУ керування виробництвом повітря | ||
| F09 | 5 | Бодібілдер за попередньою домовленістю керування ECU |
| F10 | 30 | ЕБУ кондиціонера |
| F11 | 10 | ЕБУ гідравлічного сповільнювача |
| ЕБУ електричного сповільнювача | ||
| F12 | 15 | ЕБУ перемикача передач |
| ЕБУ АКПП | ||
| F13 | 20 | Керування освітленням та сигналізацією ECU |
| Реле часу затримки електродвигуна склоочисників | ||
| Двигун насоса склоомивача | ||
| Склоочисники приводного двигуна | ||
| F14 | 15 | Прикурювач |
| F15 | 5 | Гніздо для діагностики автомобіля |
| Роз'єм для вилучення даних автомобіля | ||
| F16 | 10 | Контроль вибору |
| Міжколісний диференціал сигнальна лампа блокування | ||
| Електроклапан блокування заднього колеса | ||
| Електроклапан включення механізму відбору потужності № 1 | ||
| Електроклапан зачеплення ВОМ № 2 | ||
| ПТО зачеплення електроклапан № 3 | ||
| Міжвісний диференціал блокування електроклапана | ||
| F17 | 10 | Фара далекого світла |
| F18 | 10 | Електричний клаксон |
| Повітряний гудок | ||
| F19 | 5 | ЕБУ кондиціонера |
| F20 | 10 | Радіо |
| ЕБУ сигналізації | ||
| Двері центрального замка ЕБУ | ||
| F21 | 20 | Кінцевий роз'єм ABS / EBS |
| F22 | 10 | Один верхній світло з боку водія |
| Одиночний верхній ліхтар з боку переднього пасажира | ||
| Праве верхнє освітлення (двері) | ||
| Прожектор для читання водія | ||
| Фара читання переднього пасажира | ||
| Верхнє освітлення нижньої койки | ||
| Ліве верхнє освітлення (двері) | ||
| Ліве верхнє освітлення (атмосфера) | ||
| Праве верхнє освітлення (атмосфера) | ||
| Верхнє двоповерхове верхнє освітлення | ||
| Підсвітка з боку водія | ||
| Ступінчасте освітлення переднього пасажира | ||
| F23 | 5 | Датчик кута блокування керованої осі |
| Датчик кута блокування керованої осі | ||
| ЕБУ пневматичної підвіски | ||
| ЕБУ керованої осі | ||
| F24 | 20 | Резистор підігрівача палива № 2 |
| F25 | 10 | Доступне джерело живлення (обладнання у піктограмі попередження про положення на дорозі) |
| Доступне джерело живлення (освітлення) | ||
| Обладнання у незамкненому положенні сигнальна лампа | ||
| Обладнання світлове інформаційне сигнальне світлове | ||
| 15-контактний роз'єм для причепа | ||
| F26 | 15 | Доступне джерело живлення (після запалювання) |
| F27 | 20 | Електродвигун скло підйомника дверей водія |
| Електродвигун скло підйомника дверей переднього пасажира | ||
| F28 | 20 | EBS система керування гальмуванням |
| F29 | 10 | Селектор АКПП |
| Бортовий інтерфейс керування ЕБУ | ||
| F30 | 30 | Керування освітленням та сигналізацією ECU |
| F31 | 20 | ЕБУ системи регулювання температури в кабіні |
| ЕБУ сигналізації | ||
| Повітря / вода додатковий нагрівач | ||
| Повітря / повітря додатковий нагрівач | ||
| ЕБУ кондиціонера | ||
| F32 | 10 | Доступне джерело живлення (після головного вимикача) |
| F33 | 30 | Двигун нахилу кабіни |
| F34 | 3 | Бортовий інтерфейс керування ЕБУ |
| F36 | 10 | Керування освітленням та сигналізацією ECU |
| F37 | 10 | Перетворювач напруги (24В / 12В – 15А) для системи аудіозв'язку |
| Радіо | ||
| F38 | 10 | Додаткові сигнальні вогні сигнальна лампа |
| Робочий прожектор | ||
| F39 | 15 | ЕБУ керування автомобілем |
| Лівий розморожуючий резистор дзеркала заднього виду | ||
| Правий розморожуючий резистор дзеркала заднього виду | ||
| Реле живлення обігріваного та поворотного дзеркала заднього виду | ||
| Реле керування відтаванням лобового скла | ||
| F40 | 30 | ЕБУ керування двигуном |
| Стартер | ||
| Пускове реле | ||
| Реле підігріву повітря | ||
| Гальмо двигуна № 1 електромагнітний клапан | ||
| Електромагнітний клапан вихлопного гальма | ||
| Зміна діапазону електро клапана | ||
| Електро клапан керування спліттером | ||
| Електромагнітний клапан регулювання швидкості вентилятора охолодження двигуна | ||
| F41 | 15 | Стартер |
| Пускове реле | ||
| Гальмо двигуна № 1 електромагнітний клапан | ||
| Гальмо двигуна № 2 електромагнітний клапан | ||
| Електромагнітний клапан вихлопного гальма | ||
| Зміна діапазону електро клапана | ||
| Електро клапан керування спліттером | ||
| F42 | 10 | Реле підігріву повітря |
| Електромагнітний клапан регулювання швидкості вентилятора охолодження двигуна | ||
| F43 | 15 | Розетка 24 В |
| Діагностична розетка автоматичної коробки передач | ||
| F46 | 15 | Обертовий маяк № 1 |
| Обертовий маяк № 2 | ||
| Реле живлення маяків | ||
| F47 | 7,5 | ЕБУ керування виробництвом повітря |
| F48 | 3 | Контроль включення утримання гальма |
| EBS система керування гальмуванням | ||
| F49 | 5 | ЕБУ пневматичної підвіски |
| ЕБУ керування живленням автомобіля (ADR) | ||
| F51 | 5 | ЕБУ керованої осі |
| F52 | 10 | Селектор АКПП |
| ЕБУ іммобілайзера двигуна | ||
| Керування аварійною зупинкою кабіни | ||
| ЕБУ керування автомобілем | ||
| Після включення запалювання реле живлення № 1 | ||
| Після включення запалювання реле живлення № 2 | ||
| Після включення запалювання реле живлення № 3 | ||
| Реле живлення аксесуарів № 1 | ||
| Реле живлення аксесуарів № 2 | ||
| Реле заземлення ланцюга генератора (ADR) | ||
| Опір натягу ланцюга генератора | ||
| Гніздо для діагностики автомобіля | ||
| F54 | 10 | Бортовий ЕБУ керування |
| F57 | 10 | ЕБУ гідравлічного сповільнювача |
| F58 | 3 | Керування аварійною зупинкою кабіни |
| Реле заземлення ланцюга генератора (ADR) | ||
| F59 | 10 | Попередня підготовка до бортового керування (ECU) |
| Контроль включення утримання гальма | ||
| Реле фари заднього ходу | ||
| F61 | 15 | Перетворювач напруги (24 В / 12 В) для пакету інформаційних технологій |
| F63 | 15 | Розетка 24 В |
| F64 | 10 | 15-контактний роз'єм для причепа |
| F66 | 10 | Підсвітка для інструментів |
| Передня решітка освітлення | ||
| Електродвигун вентиляції даху | ||
| F67 | 10 | ЕБУ перемикача передач |
| ЕБУ АКПП | ||
| F68 | 20 | Перетворювач напруги (24В / 12В – 10А) для системи аудіозв'язку |
| Перетворювач напруги (24В / 12В – 15А) для системи аудіозв'язку | ||
| Перетворювач напруги (24В / 12В) -12 і 24 Вольт вбудовані розетки | ||
| Холодильний відсік | ||
| Холодильник | ||
| Додаткова розетка 24 В | ||
| F70 | 10 | Кінцевий роз'єм ABS / EBS |
| F71 | 15 | Доступне джерело живлення (після запалювання) |
| F72 | 10 | Дальнє світло фар далекого світла |
| Фара ближнього світла | ||
| F75 | 15 | Доступне джерело живлення (інформація про генератор, працюючий двигун) |
| Праві сидіння з підігрівом | ||
| Ліві сидіння з підігрівом | ||
| F76 | 10 | Автосервіс |
| Повітря / повітря додатковий нагрівач | ||
| Реле заземлення ланцюга генератора (ADR) | ||
| Електромагнітний клапан додаткового нагрівача повітря / води | ||
| F77 | 15 | Доступне джерело живлення (після головного вимикача) |
| F90 | 3 | Керування освітленням та сигналізацією |
| Реле живлення задніх протитуманних вогнів | ||
| Реле далекого світла фар | ||
| Реле живлення протитуманних фар | ||
| Вимикачі реле освітлення нічного освітлення | ||
| Реле відключення протитуманних фар, якщо включені фари далекого світла | ||
| F91 | 10 | Ліхтар просвіту № 1 |
| Ліхтар дорожнього просвіту № 2 | ||
| Ліва передня сторона / габаритні вогні | ||
| Правий габаритний ліхтар № 3 | ||
| Габаритні вогні праві № 4 | ||
| Права задня сторона / габаритні вогні | ||
| Дах лівого борту / габаритні вогні | ||
| Протибликові накладні ліві габаритні ліхтарі | ||
| ЕБУ керування живленням автомобіля (ADR) | ||
| F92 | 10 | Права передня сторона / габаритні вогні |
| Ліві габаритні вогні № 1 | ||
| Габаритні вогні ЛГ № 2 | ||
| Габаритні вогні ЛГ № 3 | ||
| Габаритні вогні ЛГ № 4 | ||
| Ліва задня сторона / габаритні вогні | ||
| Дах лівого борту / габаритні вогні | ||
| Глянцеві габаритні вогні праві з антибликовим покриттям | ||
| F93 | 10 | Доступне джерело живлення (правий задній габаритний ліхтар (и)) |
| 15-контактний роз'єм для причепа | ||
| F94 | 10 | Доступне джерело живлення (лівий задній габаритний ліхтар (и)) |
| 15-контактний роз'єм для причепа | ||
| F96 | 3 | Прилади та органи керування нічним освітленням |
| F97 | 5 | Доступне джерело живлення (нічне освітлення) |
| F100 | 15 | Дальнє світло фар далекого світла |
| Протитуманні фари | ||
| Фара далекого світла | ||
| Фара ближнього світла | ||
| Лівий протитуманний ліхтар | ||
| Праві протитуманні фари | ||
| F101 | 10 | Протитуманні фари |
| Задній протитуманний ліхтар | ||
| Задній протитуманний ліхтар | ||
| 15-контактний роз'єм для причепа | ||
| F102 | 10 | Основний інформаційний дисплей |
| Правий дальнє світло далекого світла | ||
| Лівий дальнє світло далекого світла | ||
| F103 | 10 | Доступне джерело живлення (зворотна інформація) |
| Реверсивний контроль гальмування | ||
| Фари заднього ходу | ||
| Фари заднього ходу | ||
| Зовнішній ріг | ||
| 15-контактний роз'єм для причепа | ||
| F104 | 10 | Ліві стоп-сигнали |
| Праві стоп-сигнали | ||
| 15-контактний роз'єм для причепа | ||
| F107 | 10 | Датчик концентрації газів оксидів азоту |
| Модуль насоса керування подачею AdBlue | ||
| Обхідний електромагнітний клапан водяного контуру двигуна | ||
| F108 | 20 | Повітря / додатковий нагрівач |
За прикурювач відповідає запобіжник номер 14 на 15А.
| № | Позначення реле |
|---|---|
| R01 | Після включення запалювання реле живлення № 1 |
| R02 | Після включення запалювання реле живлення № 2 |
| R03 | Після включення запалювання реле живлення № 3 |
| R04 | Реле живлення обігріваного та поворотного дзеркала заднього виду |
| R05 | Реле живлення, кероване генератором (двигун працює) |
| R06 | Реле правої та лівої сторони / реле живлення габаритних та габаритних вогнів |
| R07 | Вимикачі реле освітлення нічного освітлення |
| R08 | Реле далекого світла фар |
| R09 | Реле заземлення ланцюга генератора (ADR) |
| R10 | Реле живлення додаткового обігрівача |
| R11 | Реле безпеки та дозволу нахилу кабіни |
| R12 | Реле правої та лівої сторони / реле живлення габаритних вогнів та габаритних вогнів (причіп та кузовщик) |
| R13 | Реле живлення стоп-сигналів |
| R14 | Реле далекого світла далекого світла |
| R15 | Реле часу затримки електродвигуна склоочисників |
| R16 | Реле електроживлення ЕБУ АКП |
| R17 | Пускове реле |
| R18 | Реле живлення задніх протитуманних вогнів |
| R19 | Реле живлення з пневматичною підвіскою |
| R20 | Реле живлення ЕБУ автомобіля та двигуна |
| R21 | Реле живлення аксесуарів № 1 |
| R22 | Реле живлення аксесуарів № 2 |
| R23 | Реле живлення протитуманних фар |
Варіант 2
| № | Опис запобіжників |
|---|---|
| F1 | Хронометр |
| Резервне живлення (після контакту замку стартера) | |
| Розетка причепа семиконтактна (АБС) | |
| Живлення контрольних ламп “СЕРВІС” та “НЕБЕЗПЕКА” | |
| Реле електроклапанів “ABS / ASR” (Передн. лівий / Задн. правий.) | |
| Реле електроклапанів “ABS / ASR” (Передн. правий / Задн. лівий.) | |
| Реле аварійного захисту АБС | |
| Обчислювальний пристрій “ABS / ASR” | |
| Реле відключення електричного сповільнювача | |
| Бортовий комп'ютер | |
| Реле нульової швидкості | |
| Реле нейтрального положення | |
| F2 | Стояночний ліхтар правий |
| Габаритний ліхтар правий | |
| F3 | Резервне живлення (для освітлення) |
| Стояночний ліхтар лівий | |
| Габаритний ліхтар лівий | |
| F4 | Живлення стояночних ліхтарів причепа |
| F5 | Резервне живлення (для освітлення) |
| F6 | Підсвітка приладів панелі приладів |
| Підсвітка вимикачів | |
| F7 | Резерв |
| F8 | Протитуманний ліхтар (або ліхтарі) |
| F9 | Протитуманні фари |
| F10 | Фара далекого світла права |
| F11 | Фара далекого світла ліва |
| F12 | Фара ближнього світла ліва |
| F13 | Фара ближнього світла права |
| F14 | Прожектори далекої дії |
| F15 | Тактовий привід склоочисників |
| Електронний тахограф | |
| F16 | Вимикач стоп-сигналу |
| Захисний блок коробки передач “DELTA 2” | |
| Ліхтарі заднього ходу | |
| Реле ліхтарів денного світла | |
| Блок рівня масла та температури в контурі охолодження двигуна | |
| Реле сигналу зносу гальмівних накладок | |
| Живлення контрольних ламп панелі приладів | |
| Вимикач дефростингу дзеркал заднього виду та лобового скла | |
| F17 | Авто радіоприймач |
| Понижувальний трансформатор (ланцюг телекомунікацій) | |
| F18 | Ланцюг повітряного кондиціонера |
| Аварійний вимикач “TBV” (у модифікації RTMDR) | |
| Обчислювальний пристрій “TBV” | |
| Обчислювальний пристрій автоматизованого зчеплення | |
| Обігрівач (обігрівачі) повітря | |
| F19 | Підігрівач паливного фільтра |
| F20 | Поворотні фари |
| Двигун приводу вентиляційного люка в даху | |
| F21 | Резервне живлення (після загального вимикача) |
| F22 | Автономний обігрівач “D1LC” |
| Автономний обігрівач “D1LCC” | |
| Автономний обігрівач “Thermo 90” | |
| F23 | Плафон водія |
| Плафон пасажира | |
| Плафон нижньої кушетки | |
| Плафон верхньої кушетки | |
| Підсвітка підніжки | |
| Підсвітка бічного ящика | |
| F24 | Двигун скло підйомника водія |
| Двигун скло підйомника пасажира | |
| F25 | Годинник контрольного тахографа |
| F26 | Звуковий сигналізатор |
| F27 | Стоп-сигнал |
| F28 | Обчислювальний пристрій “ABS / ASR” |
| F29 | Поворотне дзеркало заднього виду з дефростингом, ліве |
| Поворотне дзеркало заднього виду з дефростингом, праве | |
| Реле часу для дефростингу лобового скла | |
| F30 | Живлення додаткових елементів контрольного тахографа |
| Приводи регулювання прожекторів | |
| Обігріване сидіння водія | |
| Обігріване сидіння пасажира | |
| Прикурювач | |
| Понижувальний трансформатор (для розетки 12 вольт) | |
| F31 | Резерв |
| F32 | Двигун приводу склоочисників |
| Насос скло омивачів | |
| Насос омивачів фар | |
| F33 | Розетка для діагностики |
| Обчислювальний пристрій підвіски (6×2 / 6×4) | |
| F34 | Переривач покажчика поворотів |
| Живлення пам'яті авто радіо приймача | |
| Бортовий комп'ютер | |
| Автономний обігрівач “D1LC” | |
| Автономний обігрівач “D1LCC” | |
| Програмований вимикач автономного обігрівача | |
| F35 | Резервне живлення (після контакту замку стартера) |
| F36 | Розетка причепа семиконтактна (АБС ) |
| F37 | Електрична засувка ліва |
| Електрична засувка права | |
| F38 | Резерв |
| F39 | Резерв |
| F40 | Резерв |
| F41 | Резерв |
| F42 | Обчислювальний пристрій автоматизованого зчеплення |
| Резервне живлення (для ланцюга нульової швидкості) | |
| F43 | Підсвітка клапанів |
| Робочий прожектор (тягача) | |
| Підсвітка решітки радіатора | |
| Живлення причепа + 24 вольт | |
| F44 | Насос опрокидування кабіни |
| F45 | Загальний електричний вимикач |
| Блок централізованого блокування замків | |
| F46 | Вимикач підігріву двигуна |
| Вимикач підігрівача паливного фільтра | |
| Обчислювальний пристрій обмежувача швидкості | |
| Матричний дисплей | |
| Обігрівач (обігрівачі) повітря | |
| F47 | Обчислювальний пристрій підвіски (4×2) |
| Блок дистанційного керування підвіскою | |
| Датчик тиску подушок заднього моста (6×2) | |
| F48 | Резерв |
| F49 | Обчислювальний пристрій “ITC” |
За прикурювач відповідає запобіжник номер 30.
| № | Опис реле |
|---|---|
| RP1 | Реле живлення після контакту |
| R2 | Реле живлення після контакту |
| R4 | Реле тиску масла |
| R5 | Реле стояночних ліхтарів |
| R6 | Реле додаткових елементів комфорту |
| R8 | Реле освітлення |
| R9 | Реле протитуманних фар |
| R10 | Реле протитуманних ліхтарів |
| R11 | Реле ближнього світла фар |
| R12 | Реле далекого світла фар |
| R13 | Реле прожекторів далекої дії |
| R14 | Реле стоп-сигналів |
| R15 | Реле електроклапанів “ABS / ASR” (Передн. правий. / Задн. лівий.) |
| R16 | Реле електроклапанів “ABS / ASR” (Передн. лівий. / Задн. правий.) |
| R17 | Реле аварійного захисту АБС |
| R18 | Реле відключення електро сповільнювача |
| R19 | Резервне реле |
| R20 | Реле дефростингу дзеркал заднього виду та лобового скла |
| R23 | Реле поворотних фар |
| R26 | Реле гальмівних накладок |
| R40 | Резервне реле |
| R41 | Реле підігріву палива |
| R42 | Резервне реле |
| R44 | Резервне реле |
| RP45 | Реле опрокидування кабіни |
| R46 | Реле автономного обігрівача |
| С753 | Реле тактування роботи омивачів фар |
| С757 | Звуковий сигналізатор “EASY” |
Додаткові елементи
Поза блоком можуть розташовуватися наступні елементи реле та запобіжників:
- Реле автономного обігрівача
- Реле протипусу
- Реле нульової швидкості
- Реле нейтрального положення
- Реле нульової швидкості (автоматизоване зчеплення)
- Реле аварійного захисту “ITC”
- Реле відключення гідравлічного сповільнювача
- Реле денного світла
- Реле дефростингу лобового скла (з витримкою часу)
- Реле пускове
- Реле підігріву двигуна
- 25А Переривач покажчиків повороту та аварійної сигналізації
- 25А Незалежне нагрівання
- 25А Бортове радіо
- 25А Сигналізація
- 25А Центральне закриття
Блок на АКБ
На кришці блока акумулятора також може знаходитися блок плавких вставок високої потужності.
| № | А | Призначення запобіжників |
|---|---|---|
| FM1 | 125 | Електроживлення кабіни |
| FM2 | 200 | Електричний підйомник вантажівки |
| FM3 | 125 | Машинний повітряний підігрів впуску |
| FM4 | 40 | Резерв |
