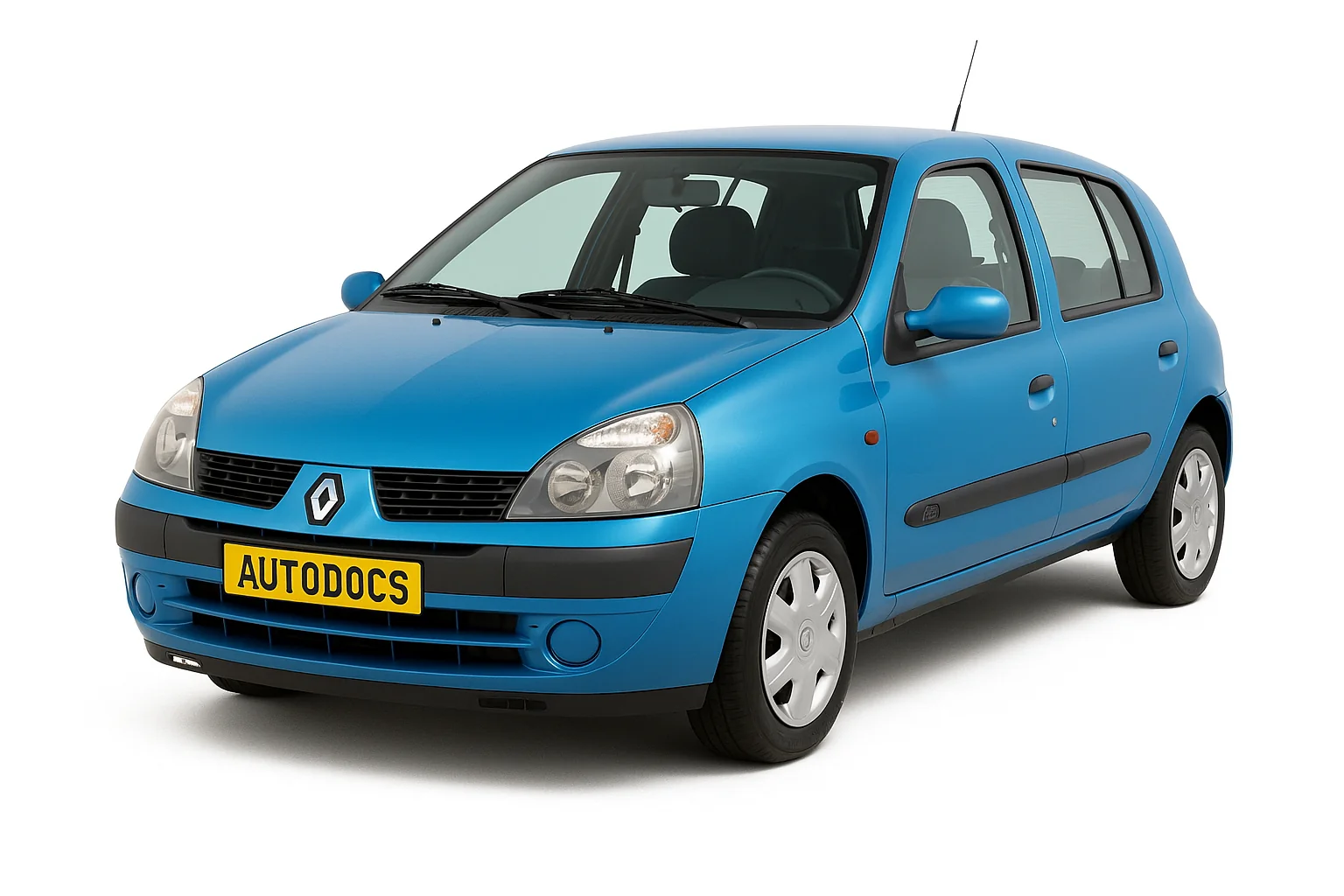

Renault Clio — легендарний автомобіль класу суперміні. Історія поколінь: перше покоління вироблялося з 1990 по 1998 рік. Друге покоління Renault Clio 2 випускалося з 1998 по 2005 рік включно: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005. Ця модель неодноразово удостоювалася звання автомобіля року в Європі. У даному керівництві ви знайдете детальну інформацію про блоки запобіжників і реле для Renault Clio 2: схеми розташування, розшифровка призначення кожного елемента, а також окремий розбір запобіжника прикурювача.
Зверніть увагу, що в нашому матеріалі і вашому автомобілі можуть бути розбіжності. Конструкція блоків може відрізнятися залежно від країни постачання, комплектації та року випуску.

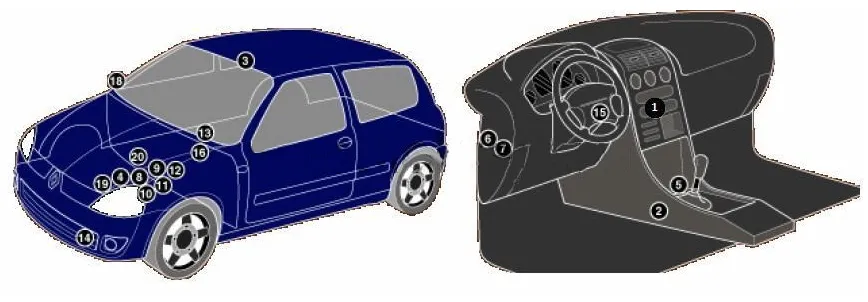

Розташування
| № | Призначення |
|---|---|
| 1 | Блок управління кондиціонером |
| 2 | Модуль управління SRS |
| 3 | Датчик протиугонної системи/центрального замка – стельова панель |
| 4 | Акумулятор |
| 5 | Діагностичний роз'єм (DLC) |
| 6 | Монтажний блок запобіжників і реле в салоні |
| 7 | |
| 8 | Монтажний блок запобіжників і реле в моторному відсіку |
| 9 | |
| 10 | Додатковий запобіжник (60А), реле підігрівача охолоджуючої рідини – F9Q (^5/00) – біля блоку запобіжників 2 в моторному відсіку |
| 11 | Додатковий запобіжник (70А/80А), реле підігрівача охолоджуючої рідини – F9Q/K7K (6/00^) – біля блоку запобіжників 2 в моторному відсіку |
| 12 | Додатковий запобіжник (80А), гідропідсилювач керма – деякі моделі – біля блоку запобіжників/реле 2 в моторному відсіку |
| 13 | Реле електродвигуна насосу омивача фар – впускний резонатор |
| 14 | Сигнал |
| 15 | Кільцева антена іммобілайзера – біля вимикача запалювання |
| 16 | Інерційний вимикач подачі палива |
| 18 | Датчик температури навколишнього повітря – дзеркало заднього виду пасажирських дверей |
| 19 | Електронний модуль управління коробкою передач |
| 20 | Датчик швидкості – коробка передач |
Блок запобіжників і реле
У моторному відсіку під капотом, з лівої сторони, під захисною кришкою розташований блок з запобіжниками і реле.
| № | A | Позначення |
|---|---|---|
| F1 | 30 | Система управління двигуном |
| F2 | 30 | Реле електродвигуна вентилятора охолодження (без кондиціонера) |
| F3 | 5 | Система управління двигуном (K4J/K4M/F4R736) |
| F4 | 5 | Система управління автоматичною коробкою передач, секвентальною механічною коробкою передач (D4F) |
| F5 | 15 | Система управління двигуном |
| F6 | 40 | Секвентальна механічна коробка (D4F) |
| F7 | 50 | Реле затримки виключення електродвигуна вентилятора охолодження / реле електродвигуна вентилятора охолодження – низька швидкість (з кондиціонером) |
| F8 | 60 | Протиугонна система, вимикач світла, багатофункціональний модуль управління |
| F9 | 25 | Антиблокувальна система гальм (ABS) – Bosch8.0 |
| F10 | 50 | Антиблокувальна система гальм (ABS) – Bosch8.0 |
| F11 | 60 | Реле допоміжного ланцюга запалювання, вимикач світла, багатофункціональний модуль управління |
| F12 | 30 | Електродвигун вентилятора опалювача (з кондиціонером) |
| № | Призначення |
|---|---|
| 1 | Реле електродвигуна вентилятора охолодження (з кондиціонером) |
| 2 | Реле паливного насоса |
| 3 | Реле головного насоса гідроприводу коробки передач (D4F, секвентальна механічна коробка) |
| 4 | Реле електромагнітної муфти компресора кондиціонера |
| 5 | Реле затримки виключення електродвигуна вентилятора охолодження / реле електродвигуна вентилятора охолодження – низька швидкість |
| 6 | Реле стартера |
| 7 | Реле управління двигуном |
| 8 | Реле електродвигуна вентилятора опалювателя |
| 9 | Реле ліхтарів заднього ходу (D4F, секвентальна механічна коробка) |
Блок запобіжників
Блок запобіжників встановлений у лівому торці панелі приладів, у салоні, за захисною кришкою.
На зворотному боці захисної кришки буде нанесено актуальний опис розташування запобіжників у даному блоці. Також там можуть знаходитися запасні запобіжники.
| № | A | Позначення |
|---|---|---|
| 1 | 15 | Подушки безпеки, багатофункціональний модуль управління |
| 2 | 15 | Автоматична коробка передач, діагностичний роз'єм (DLC), комбінація приладів, багатофункціональний блок управління, стоп-сигнали |
| 3 | 15 | Кондиціонер, обігрів заднього скла, задній склоочисник/омивач, ліхтарі заднього ходу |
| 4 | 20 | Склоочисники лобового скла – 1998/2000 |
| 5 | 10 | Антиблокувальна система гальм (ABS) |
| 6 | 10 | Блок управління кондиціонером, багатофункціональний модуль управління |
| 7 | 15 | Аудіосистема, прикурювач, годинник, обігрів заднього скла |
| 8 | 15 | Сигнал |
| 9 | 10 | Ліва фара – ближнє світло |
| 10 | 10 | Права фара – ближнє світло |
| 11 | 10 | Права фара – дальнє світло |
| 12 | 10 | Ліва фара – дальнє світло |
| 13 | 20 | Фари – ближнє світло (спарені фари) |
| 14 | 5 | Денні ходові вогні – 1998/2000 |
| 15 | Запасний | |
| 16 | Запасний | |
| 17 | 10 | Обігрів дзеркал дверей |
| 18 | 20 | Противтуманні фари |
| 19 | Запасний-1998 | |
| 20 | Запасний | |
| 21 | 5 | Діагностичний роз'єм (DLC), комбінація приладів (2000), багатофункціональний модуль управління |
| 22 | 15 | Покажчики повороту/аварійна сигналізація |
| 23 | 15 | Задні противтуманні ліхтарі |
| 24 | Запасний | |
| 25 | Запасний | |
| 26 | 10 | Підсвічування комбінації приладів, передні/задні (лівий борт) |
| 27 | 10 | Підсвічування комбінації приладів, правий задній/передній ліхтарі |
| 28 | 2 | Іммобілайзер |
| 29 | 20 | Аудіосистема, годинник, електропривід дзеркал, салонні лампи |
| 30 | 30 | Обігрів заднього скла |
| 31 | 20 | Центральний замок |
| 32 | 30 | Електросклопідйомники |
| 33 | 20 | Омивачі фар |
| 34 | 30 | Опалювач/Кондиціонер-1999 |
| 35 | 20 | Підігрів сидінь |
| 36 | 30 | Електросклопідйомники |
| 37 | 20 | Люк |
| 38 | Запасний-1998 | |
| 39 | Запасний |
За роботу прикурювача відповідає запобіжник під номером 7 на 15А.
Реле
Елементи реле розташовуватимуться в окремому блоці.
| № | Призначення Тип 1 |
|---|---|
| 1 | Реле габаритів (з системою денного світла) |
| 2 | Реле денного світла |
| 3 | Реле противтуманної фари, права |
| 4 | Реле ближнього світла (з денними ходовими вогнями) |
| 5 | Реле насоса омивача фар 1 |
| 6 | Реле насоса омивача фар 2 |
| 7 | Багатофункціональний модуль управління |
| Призначення Тип 2 | |
| 1 | Реле противтуманних фар |
| 2 | Реле обігріву заднього скла |
| 3 | Реле покажчиків повороту/аварійної сигналізації |
| 4 | Реле закриття електросклопідйомників |
| 5 | Реле відкриття електросклопідйомників |
| 6 | – |
| 7 | Реле бокового/заднього світла (з денними ходовими вогнями) |
| 8 | Реле ближнього світла фар (з денними ходовими вогнями) |
| 9 | – |
| 10 | Реле електродвигуна склоочисника |
| 11 | Реле заднього склоочисника |
| 12 | Реле зворотного зв'язку (1999^) |
| 13 | Реле центрального замка – блокування |
| 14 | Реле центрального замка – розблокування |
| 15 | Реле допоміжного ланцюга запалювання |
| 16 | Реле датчика рівня палива (ГБО) (06/00^) |
| 17 | Реле насоса омивача фар (06/00^) |
| 18 | Багатофункціональний модуль управління |
