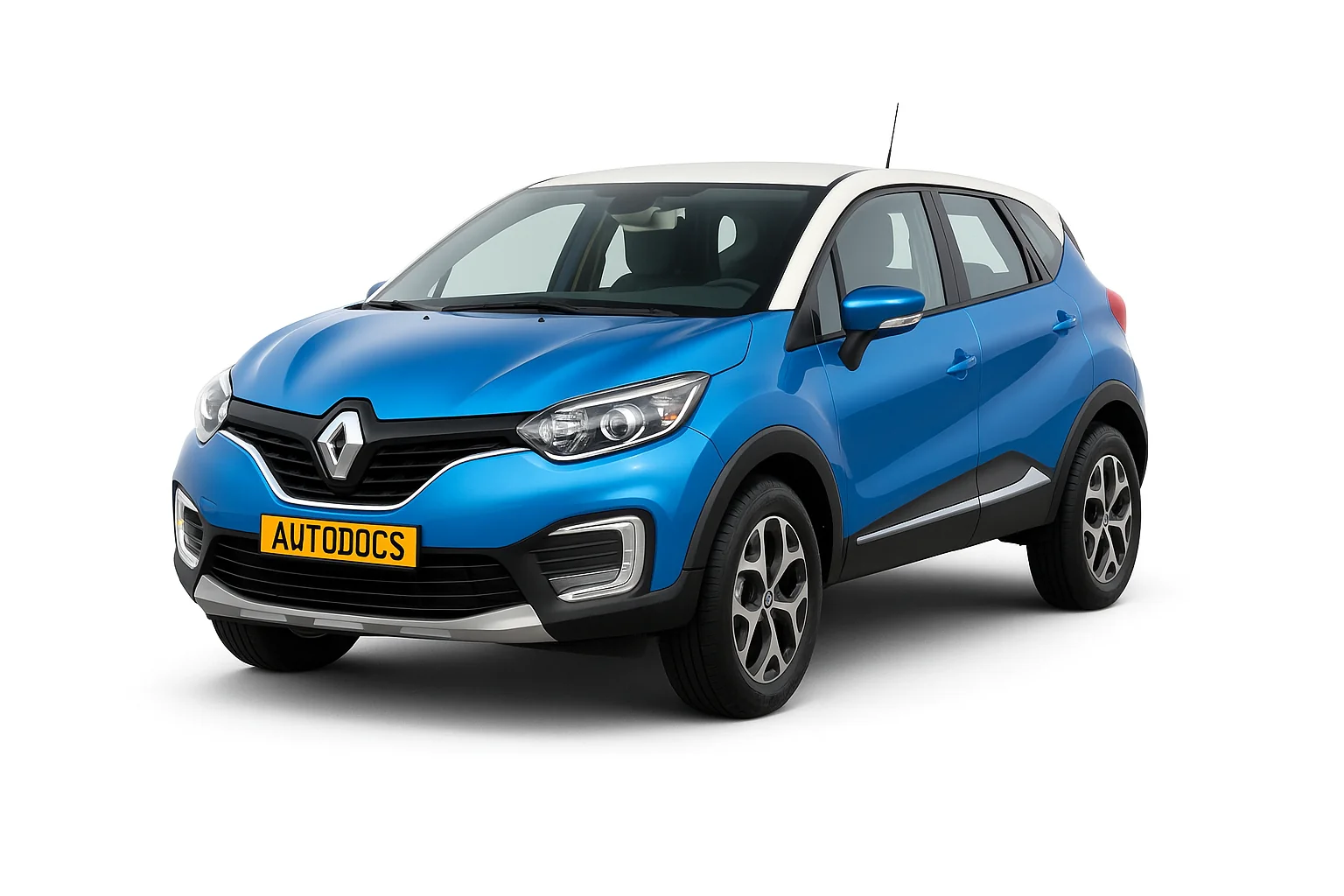

Renault Kaptur — компактний кросовер, що випускається спеціально для Росії. Є покращеною версією базової моделі Captur. Роки випуску 2015, 2016, 2017, 2018, 2019 та по теперішній час. Ми покажемо розташування блоків запобіжників та їх схеми для автомобіля рено каптур з опис призначення елементів. Також виділимо запобіжники, які відповідають за прикурювач і додамо для ознайомлення посібник з експлуатації.
Залежно від комплектації, року випуску та країни призначення можливі відмінності у представленому матеріалі та Вашому блоці.
Запобіжники та реле під капотом
Розташування цього блоку в моторному показано на схемі.
Виглядає він приблизно отак.
Схема
Розшифровка
Запобіжники
| Ef1 | 7.5A Блок керування електрообладнанням, датчик струму АКБ |
| Ef2 | Резерв |
| Ef3 | 25A Блок управління системою курсової стійкості ABS/ESP |
| Ef4 | 40A Обігрівач заднього скла, обігрівачі зовнішніх дзеркал, ланцюги запобіжників F38 та F47 |
| Ef5 | 70A Блок запобіжників і реле в салоні, ланцюги запобіжників F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 |
| Ef6 | 80A Блок запобіжників та реле в салоні |
| Ef7 | 50A Блок управління системою курсової стійкості ABS/ESP |
| Ef8 | Резерв |
| Ef9 | 80A Додатковий обігрівач*1 |
| Ef10 | 40A Обігрів вітрового скла, правий бік*1 |
| Ef11 | 40A Обігрів вітрового скла, ліва сторона*1 |
| Ef12 | 30A Стартер*3 |
| Ef12 | 15A Блок керування АКП*2 |
| Ef13 | 15A Блок керування АКП*3 |
| Ef13 | 30A Стартер *2 |
| Ef14 | 25A Електронна система керування двигуном, паливний насос |
| Ef15 | 15A Реле муфти компресора кондиціонера, муфта компресора кондиціонера |
| Ef16 | 50A Електровентилятор системи охолодження |
| Ef17 | 40A Електровентилятор охолодження робочої рідини АКП*3 |
| Ef18 | 80A Електро насос гідропідсилювача рульового керування |
| Ef19 | Резерв |
| Ef20 | Резерв |
| Ef21 | Резерв |
| Ef22 | Резерв |
| Ef23 | 15A Система керування двигуном |
| Ef24 | Резерв |
| Ef25 | Резерв |
| Ef26 | Резерв |
*1 – Залежно від комплектації, *2 – з двигуном 1,6, *3 – з двигуном 2,0.
Реле
| Er1 | 20A Реле стартера |
| Er1 | 20A Реле увімкнення світла заднього ходу |
| Er2 | 20A Реле сирени охоронної сигналізації |
| Er3 | 20/35A Реле стартера / Реле електровентилятора охолодження робочої рідини |
| Er4 | 35A Головне реле системи керування двигуном |
| Er5 | 20A Реле електромагнітної муфти компресора кондиціонера |
| Er6 | 20A Реле паливного насоса |
Блок із запобіжниками у салоні
Він розташований зліва за захисною кришкою внизу панелі приладів.
Світлина
Схема
Опис запобіжників
| F1 | 15A Круїз-контроль, реле обігріву заднього скла, датчик не пристебнутого ременя безпеки, електрокоректор фар, додатковий обігрівач, подушки безпеки |
| F2 | 15A Передній та задній склоомивачі. задній склоочисник |
| F3 | 15A Обігрів передніх сидінь, аудіосистема |
| F4 | 10A Денні ходові вогні |
| F5 | 5/20A Ближнє світло фар |
| F6 | 5A Кнопка запуску двигуна, реле блокування задніх склопідйомників, датчик світла/дощу |
| F7 | 15A Звуковий сигнал |
| F8 | 10A Далеке світло (ліва блок-фара)* |
| F9 | 10A Далеке світло (права блок-фара)* |
| F10 | 10A Ближнє світло (права блок-фара)* |
| F10 | 25A Протитуманні фари денного ходового вогню* |
| F11 | 10A Ближнє світло (ліва блок-фара)* |
| F12 | 10A Передні габаритні вогні* |
| F13 | 10A Задні габаритні вогні, ліхтарі освітлення номерного знака, підсвічування приладів |
| F14 | 10A Сигнали гальмування |
| F15 | 5A Електронний блок керування двигуном (ЕБУ), реле паливного насоса (обмотка), реле стартера (обмотка), додатковий блок керування електрообладнанням' |
| F16 | 5A Блок управління подушками безпеки |
| F17 | 15A Блок керування АКП, ліхтарі світла заднього ходу, блок керування 4WD |
| F18 | 5A Насос підсилювача рульового керування |
| F19 | 25A Далеке світло фар. бічні покажчики повороту, звуковий сигнал |
| F20 | 25A Додатковий блок керування електроустаткуванням*, протитуманні фари/фари денного ходового вогню*, задні ліхтарі* |
| F21 | 25A Підсвічування приладів, ліхтарі освітлення номерного знака, додатковий блок керування електрообладнанням |
| F22 | 30A Додатковий блок керування електрообладнанням*. передній склоочисник* |
| F23 | 15A Аудіосистема, блок керування системою навігації, діагностичний роз'єм |
| F24 | 15A Блок управління електроустаткуванням, ланцюги запобіжників F6. F34. F36 |
| F25 | 15A Електрозамок рульової колонки, додатковий блок керування електрообладнанням |
| F26 | 15A Покажчики повороту, блок керування електрообладнанням |
| F27 | 20A Замки дверей, блок керування електроустаткуванням |
| F28 | 15A Додатковий блок керування електрообладнанням*, реле розвантаження* |
| F29 | 20A Додаткова розетка |
| F30 | 15A Додатковий блок керування електрообладнанням*, звуковий сигнал* |
| F31 | 5A Щиток приладів |
| F32 | 15A Прикурювач |
| F33 | 7.5A Задній протитуманний ліхтар |
| F34 | 5A Зовнішні дзеркала з електроприводом |
| F35 | 5A Обігрів зовнішніх дзеркал |
| F36 | 5A Антиблокувальна система гальм (ABS), система курсової стійкості (ESP) |
| F37 | 10A Плафон освітлення салону, плафон освітлення речової скриньки, плафон освітлення багажного відділення, реле додаткового обладнання, блок керування кліматичною установкою |
| F38 | 5A Блок керування 4WD |
| F39 | 30A Передній склоочисник |
| F40 | 30A Склопідйомники задніх дверей |
| F41 | 30A Склопідйомник дверей переднього пасажира |
| F42 | 30A Електровенгілятор кліматичної установки |
| F43 | 30A Склопідйомник дверей водія |
| F44 | Резерв |
| F45 | 15A Аудіосистема |
| F46 | Резерв |
| F47 | 20A Обігрів заднього скла |
* Залежно від комплектації
Зверніть увагу, що за прикурювач відповідає запобіжник номер 32, 29 – це додаткова розетка.
Позначення реле
- 35А – Розвантажувальне реле 2
- 35А – Реле електро вентилятора кліматичної установки
- 35А – Реле склопідйомників задніх дверей та переднього пасажира
- 20А – Реле додаткового обладнання
- 20А – Розвантажувальне реле 1
- 35А – Реле блокування задніх склопідйомників
- 20А -Реле блокування дверей водія
- 20А – Реле обігріву заднього скла
Інструкція з експлуатації
У висновку приводом Вам ознайомиться з офіційною інструкцією з експлуатації рено каптур: “завантажити“.
