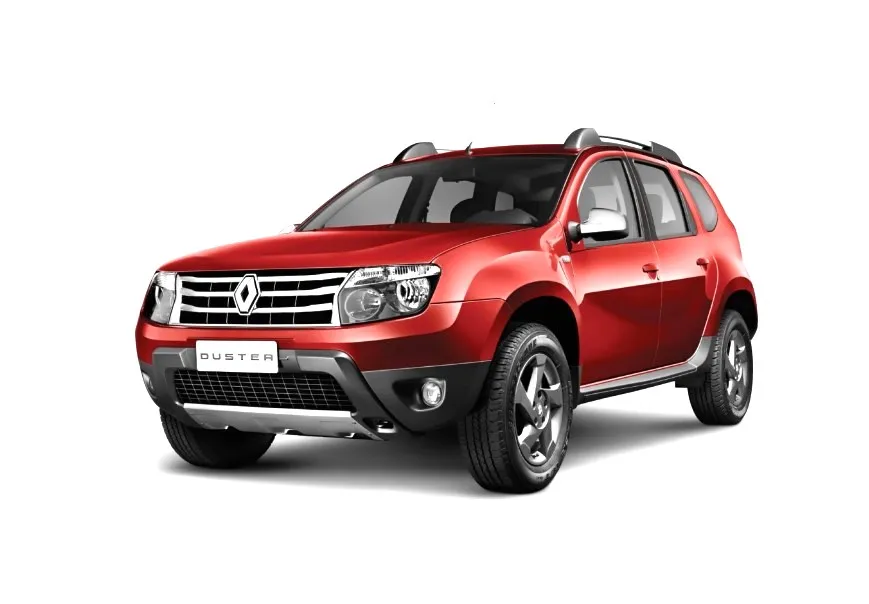

Рено Дастер - належить до класу кросоверів. Вперше був представлений на Європейському ринку ще в 2009 році. Поставлявся на ринки в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 роках і до теперішнього часу. За цей період автомобіль пройшов рестайлінг. Ми представляємо опис блоків із запобіжниками і реле рено дастер з двома основними варіантами виконання (до і рестайлінгові версії). Покажемо схеми блоків, призначення їхніх елементів, відзначимо запобіжник, що відповідає за прикурювач.
Звертаємо Вашу увагу, що кількість запобіжників і реле, а також самі схеми блоку можуть відрізнятись від цього матеріалу і залежать від електрооснащеності, року випуску і країни поставки автомобіля.
Розташування блоків із запобіжниками та реле в автомобілі рено дастер:
- З лівого боку в торці панелі приладів.
- У моторному просторі, відразу за акумулятором.
Зміст
Опис для до рестайлінгових
Блок під капотом
| № | A | Опис запобіжників |
|---|---|---|
| F1 | Не використовується | |
| F2 | Не використовується | |
| F3 | 25 | Ланцюги: паливного насоса і котушок запалювання; головного реле К5 системи керування двигуном |
| F4 | 15 | Ланцюг електромагнітної муфти компресора кондиціонера |
| F5 | 40 | Силові кола: реле КЗ малої швидкості вентилятора системи охолодження |
| F6 | 60 | Ланцюги, що захищаються запобіжниками F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 у салоні |
| F7 | 60 | Ланцюги, що захищаються запобіжниками F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блоку в салоні |
| F8 | 60 | Ланцюги, що захищаються запобіжниками F1, F2, F3, F4, F5, F11, F12 монтажного блоку в салоні |
| F9 | 25 | Ланцюги, що перебувають під напругою в положенні S і А ключа запалювання |
| F10 | 80 | Силові кола реле ввімкнення електрообігрівача салону |
| F11 | 50 | Ланцюги блоку управління ABS |
| F12 | 25 | Ланцюги блоку управління ABS |
| Позначення реле | ||
| К1 | Реле великої швидкості вентилятора системи охолодження | |
| К2 | Реле кондиціонера | |
| КЗ | Реле малої швидкості вентилятора системи охолодження | |
| К4 | Реле паливного насоса і котушок запалювання | |
| К5 | Головне реле системи керування двигуном | |
| К6 | Не використовується | |
| К7 | Реле протитуманних фар. Якщо його немає, то ПТФ не встановлені | |
| К8 | Реле вентилятора обігрівача | |
Інші варіанти виконання цього блоку.
У цьому випадку, повний опис можете завантажититут.
Блок у салоні
Розташований у торці приладової панелі з боку водія за кришкою.
| № | A | Опис запобіжників |
|---|---|---|
| F1 | 20 | Ланцюги: очищувача вітрового скла; обмотки реле обігріву скла дверей багажного відділення |
| F2 | 5 | Ланцюги: електроживлення комбінації приладів; обмотки реле К4 паливного насоса і котушок запалювання; електроживлення ЕБУ системи керування двигуном від вимикача запалювання; |
| F3 | 10 | Ланцюги ламп сигналів гальмування |
| F4 | 10 | Ланцюги: ламп покажчиків повороту; діагностичного роз'єму системи керування двигуном (контакт 1); котушки іммобілайзера; комутаційного блока |
| F5 | 5 | Ланцюг керування електромагнітною муфтою заднього редуктора |
| F6 | Резерв | |
| F7 | Резерв | |
| F8 | Резерв | |
| F9 | 10 | Ланцюг лампи ближнього світла лівої блок-фари |
| F10 | 10 | Ланцюг лампи ближнього світла правої блок-фари |
| F11 | 10 | Ланцюги: лампи дальнього світла лівої блок-фари; сигналізатора увімкнення дальнього світла фар у комбінації приладів |
| F12 | 10 | Ланцюг лампи дальнього світла правої блок-фари |
| F13 | 30 | Ланцюги електро склопідйомників задніх дверей |
| F14 | 30 | Ланцюги електро склопідйомників передніх дверей |
| F15 | 10 | Ланцюг блоку управління ABS |
| F16 | 15 | Ланцюги обігріву сидінь водія та переднього пасажира |
| F17 | 15 | Ланцюги звукових сигналів |
| F18 | 10 | Ланцюги: лампи габаритного світла лівої блок-фари; лампи габаритного світла лівого заднього ліхтаря |
| F19 | 10 | Ланцюги: лампи габаритного світла правої блок-фари; лампи габаритного світла правого заднього ліхтаря; ламп освітлення номерного знака; лампи плафона освітлення речової шухляди; підсвічування комбінації приладів та органів керування на панелі приладів, консолі та облицюванні тунелю підлоги |
| F20 | 7,5 | Ланцюг лампи заднього протитуманного світла |
| F21 | 5 | Ланцюги елементів обігріву зовнішніх дзеркал заднього виду |
| F22 | Резерв | |
| F23 | Резерв | |
| F24 | 5 | Ланцюг контролю підсилювача рульового керування |
| F26 | 5 | Ланцюг блоку керування подушками безпеки |
| F27 | 20 | Ланцюги: парктроніка; лампи світла заднього ходу; омивача вітрового скла та скла дверей багажного відділення |
| F28 | 15 | Ланцюги: ламп плафона освітлення салону; лампи плафона освітлення багажника; лампи підсвічування головного пристрою звуковідтворення |
| F29 | 15 | Ланцюги: переривчастого режиму роботи очищувача вітрового скла; перемикача покажчиків повороту; вимикача аварійної сигналізації; керування центральним замком; зумера; діагностичного роз'єму системи керування двигуном |
| F30 | 20 | Ланцюги центрального замка |
| F31 | 15 | Ланцюг протитуманних фар |
| F32 | 30 | Силовий ланцюг реле обігріву скла дверей багажного відділення |
| F33 | Резерв | |
| F34 | 15 | Ланцюг електромагнітної муфти заднього редуктора |
| F35 | Резерв | |
| F36 | 30 | Силовий ланцюг реле К8 вентилятора обігрівача |
| F37 | 5 | Ланцюги електроприводів зовнішніх дзеркал заднього виду |
| F38 | 15 | Прикурювач renault duster; електроживлення головного пристрою звуковідтворення від вимикача запалювання |
| F39 | 10 | Реле електродвигуна системи опалення, кондиціонування та вентиляції |
За прикурювач відповідає запобіжник номері 38.
Окремо, під протиугінним пристроєм, уздовж балки приладової панелі може бути розташоване реле додаткового обігрівача салону (1067 - 1068), а під щитком приладів реле обігріву заднього скла (235).
Позначення для рестайлінгових
Блок під капотом
| № | A | Призначення запобіжники |
|---|---|---|
| Ef1 | 10 | Протитуманні фари |
| Ef2 | 7.5 | Блок керування електрообладнанням |
| Ef3 | 30 | Обігрівач заднього скла, обігрівачі зовнішніх дзеркал |
| Ef4 | 25 | Блок керування системою курсової стійкості |
| Ef5 | 60 | Ланцюги запобіжників Р11, Р24-Р27, Р34, Р39, Р41 |
| Ef6 | 60 | Вимикач (замок) запалювання, ланцюги запобіжників Р28. Р31, Р38, Р43, Р46, Р47 |
| Ef7 | 50 | Блок керування системою курсової стійкості |
| Ef8 | 80 | Розетка в багажному відділенні |
| Ef9 | 20 | Резерв |
| Ef10 | 40 | Обігрів вітрового скла 1 |
| Ef11 | 40 | Обігрів вітрового скла 2 |
| Ef12 | 30 | Стартер |
| Ef13 | 15 | Резерв |
| Ef14 | 25 | Електронна система керування двигуном |
| Ef15 | 15 | Реле муфти компресора кондиціонера, муфта компресора кондиціонера |
| Ef16 | 50 | Електро вентилятор системи охолодження |
| Ef17 | 40 | Блок керування АКП |
| Ef18 | 80 | Електро насос гідропідсилювача рульового керування |
| Ef19 | Резерв | |
| Ef20 | Резерв | |
| Ef21 | 15 | Датчики концентрації кисню, клапан продувки адсорбера, датчик положення розподільного вала, клапан зміни фаз |
| Ef22 | Електронний блок керування двигуном (ЕБУ), блок керування електро вентилятором системи охолодження, котушки запалювання, паливні форсунки, паливний насос | |
| Ef23 | Паливний насос | |
| Призначення реле | ||
| Er1 | 20 | Реле звукового сигналу |
| Er2 | 20 | Реле звукового сигналу сигналізації |
| Er3 | 35 | Реле стартера 1 |
| Er4 | 35 | Головне реле цицтеми керування двигуном |
| Er5 | 20 | Реле муфти компресора кондиціонера |
| Er6 | 20 | Реле паливного насоса |
| Er7 | 35 | Реле обігріву вітрового скла 2 Реле електровентилятора системи охолодження |
| Er8 | 35 | Реле обігріву вітрового скла 1 |
| Er9 | 20 | Реле стартера 2 |
У виконанні цього блоку також можливі варіанти. Повну схему з розшифровкоютут.
Блок у салоні
| № | A | Призначення запобіжники |
|---|---|---|
| Розпіновка запобіжників на 260-2 | ||
| 1 | Резерв | |
| 2 | 25 | Блок управління електрообладнання, ліва блок-фара, права блок фара |
| 3 | 5 | Повнопривідна трансмісія (4WD) |
| 4 | Резерв / 15А Додатковий блок управління електрообладнання | |
| 5 | 15 | Роз'єм для підключення додаткового обладнання ззаду (розетка) |
| 6 | 5 | Блок керування електрообладнання |
| 7 | Резерв | |
| 8 | 7,5 | Немає даних |
| 9 | Резерв | |
| 10 | Резерв | |
| А | Реле блокування задніх склопідйомників | |
| Розпіновка на 260-1 (основна плата) | ||
| 1 | 30 | Електричний склопідйомник передніх дверей |
| 2 | 10 | Дальнє світло лівої фари |
| 3 | 10 | Дальнє світло правої фари |
| 4 | 10 | Ближнє світло лівої фари |
| 5 | 10 | Ближнє світло правої фари |
| 6 | 5 | Задні ліхтарі |
| 7 | 5 | Передні габаритні вогні |
| 8 | 30 | Електричний склопідйомник задніх дверей |
| 9 | 7,5 | Задній протитуманний ліхтар |
| 10 | 15 | Звуковий сигнал |
| 11 | 20 | Автоматичне блокування дверей |
| 12 | 5 | Системи ABS - ESC, вимикач стоп-сигналу |
| 13 | 10 | Плафон освітлення, освітлення багажного відділення, освітлення відділення для рукавичок |
| 14 | Не використовується | |
| 15 | 15 | Склоочисник вітрового скла |
| 16 | 15 | Мультимедійна система |
| 17 | 7,5 | Лампи денного світла |
| 18 | 7,5 | Стоп-сигнал |
| 19 | 5 | Система впорскування, щиток приладів, центральний електронний комутаційний блок у салоні |
| 20 | 5 | Подушка безпеки |
| 21 | 7,5 | Повнопривідна трансмісія з 4 ведучими колесами (4WD), передача заднього ходу |
| 22 | 5 | Підсилювач рульового управління |
| 23 | 5 | Регулятор/обмежувач швидкості, реле заднього скла, сигнал не пристебнутого ременя безпеки, система контролю дистанції під час паркування, реле додаткове опалення салону |
| 24 | 15 | ЦЕКБС (центральний електронний комутаційний блок салону) |
| 25 | 5 | ЦЕКБС (центральний електронний комутаційний блок салону) |
| 26 | 15 | Покажчики повороту |
| 27 | 20 | Підрульові перемикачі |
| 28 | 15 | Звуковий сигнал |
| 29 | 25 | Підрульові перемикачі |
| 30 | Не використовується | |
| 31 | 5 | Щиток приладів |
| 32 | 7,5 | Радіоприймач, панель керування кондиціонером салону, вентиляція салону, задній роз'єм для підключення електро аксесуарів |
| 33 | 20 | Прикурювач |
| 34 | 15 | Діагностичний роз'єм і роз'єм для аудіосистеми |
| 35 | 5 | Дзеркало заднього виду з підігрівом |
| 36 | 5 | Зовнішні дзеркала заднього виду з електроприводом |
| 37 | 30 | Центральний електронний комутаційний блок салону, стартер |
| 38 | 30 | Склоочисник вітрового скла |
| 39 | 40 | Вентиляція салону автомобіля |
| А | Реле електро вентилятора кліматичної установки | |
| В | Реле обігріву дзеркал | |
| Реле 703 | ||
| А | Додаткова розетка в багажному відділенні. | |
| В | Резерв | |
За прикурювач відповідає запобіжник номер 33.
