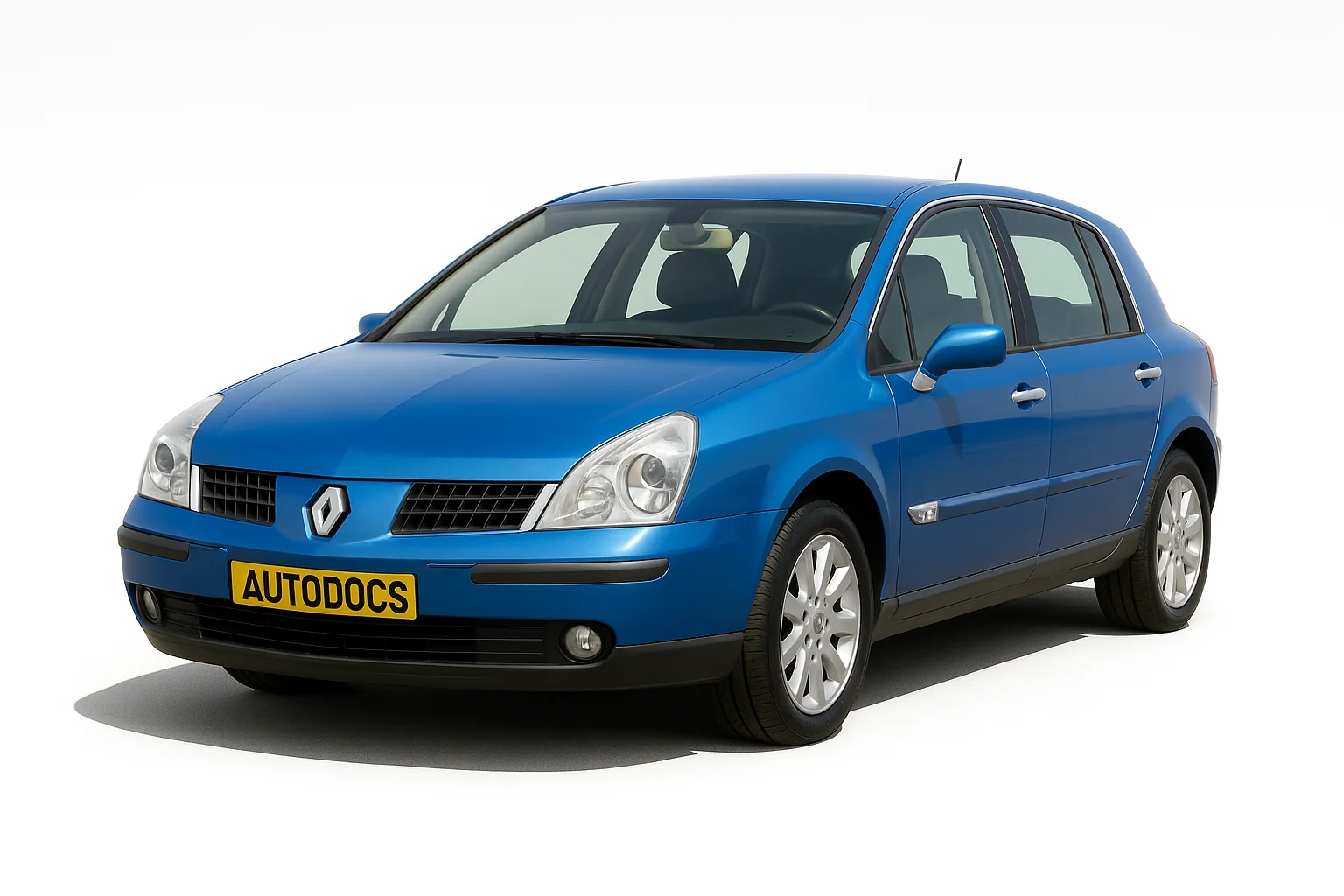

Renault Vel Satis відноситься до автомобілів бізнес класу. Спеціально підготовлена версія Vel Satis використовується президентом Франції. Випускалася дана серія у 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 та 2009 роках. Ми пропонуємо інформацію про те, де розташовані блоки із запобіжниками та реле, опис блоків, їх схеми та призначення елементів. Відзначимо запобіжник прикурювача.
Зміст
Запобіжники та реле в салоні
Основний блок
Знаходиться з лівого боку в торці панелі приладів.
Фотографія блоку
На звороті захисної кришки буде знаходиться актуальна схема призначення запобіжників та запасні запобіжниками (якщо вони звичайно збереглися).
Схема
Опис
| F1 | (20А) Дале світло фар |
| F2 | (10A) Датчик увімкнення гальма стоянки, зчитувальний пристрій запалювання, багатофункціональний блок управління, вимикач стартера |
| F3 | (10A) Коректор фар, блок керування коректором фар (ксенонові фари), підігрівачі форсунок омивача лобового скла, комбінація приладів, синтезатора голосу |
| F4 | (20A) Протиугінна система, автоматична коробка передач (АКПП), центральний замок, система обігрівача/кондиціонера, датчик дощу, вентилятор датчика температури повітря в салоні, внутрішнє дзеркало заднього виду, система паркування, ліхтарі заднього ходу, підсвічування вимикачів, електродвигун очищувача |
| F5 | (15A) Лампи освітлення салону |
| F6 | (20A) Система кондиціювання, автоматична коробка передач (АКПП), система блокування дверей від випадкового відчинення, система підтримки швидкості, діагностичний роз'єм (DLC), електропривід дзеркал заднього виду на дверях, електропривод склопідйомників, підсвічування вимикачів, стоп-сигнали, омивачі/очисники лобового скла |
| F7 | (15A) Блок управління коректором фар (ксенонові фари), коректор фар, комбінація приладів, ліва фара - ближнє світло |
| F8 | (7,5A) Праві передні габарити |
| F9 | (15A) Покажчики повороту/аварійна сигналізація |
| F10 | (10A) Аудіосистема, електропривод сидінь, електропривод склопідйомників, комбінація приладів, навігаційна система, телематика |
| F11 | (30A) Система кондиціювання, протитуманні фари, комбінація приладів, синтезатор голосу |
| F12 | (5A) Система SRS |
| F13 | (5A) Антиблокувальна система гальм (ABS) |
| F14 | (15A) Звуковий сигнал(и) |
| F15 | (30A) Блок керування електрообладнання дверей водія, електропривод дзеркал заднього виду на дверях, електропривод склопідйомників |
| F16 | (30A) Блок управління електроустаткування дверей пасажира, електропривод склопідйомників |
| F17 | (10A) Задні протитуманні ліхтарі |
| F18 | (10A) Обігрівач дзеркал заднього виду на дверях |
| F19 | (15A) Права фара-ближнє світло |
| F20 | (7,5A) CD-чейнджер аудіосистеми, підсвічування вентиляційної решітки приладової панелі, лампа підсвічування речового ящика, реостат підсвічування комбінації приладів, лампи освітлення салону, передні ліві габарити, лампи підсвічування номерного знака, навігаційна система, |
| F21 | (30A) Омивач заднього скла, дальнє світло фар |
| F22 | (30A) Центральний замок |
| F23 | (15A) Роз'єми живлення додаткового обладнання |
| F24 | (15A) Роз'єм підключення додаткового обладнання (задній), прикурювач |
| F25 | (10A) Електричний замок кермової колонки, обігрів заднього скла, передні сидіння, заборона включення склопідйомників задніх дверей |
| F26 | - |
За прикурювач відповідає запобіжник номер 24 на 15А.
Схема реле
Призначення
- R2 Обігрів заднього скла
- R7 Передні протитуманні фари
- R9 Склоочисники вітрового скла
- R10 Склоочисники вітрового скла
- R11 Склоочисник заднього скла / ліхтарі заднього ходу
- R12 Блокування дверей
- R13 Блокування дверей
- R17 Склоочисник заднього скла
- R18 Тимчасове включення освітлення салону
- R19 Додаткове електроустаткування
- R21 Блокування пуску двигуна
- R22 "Плюс" після замку запалювання
- R23 Аксесуари / аудіосистема / склопідйомники задніх дверей, що додатково встановлюються.
- SH1 Шунт електричних склопідйомників задніх дверей
- SH2 Шунт електричних склопідйомників передніх дверей
- SH3 Шунт ланцюга ближнього світла фар
- SH4 Шунт ланцюга габаритних вогнів
Блок 2 (додатковий)
Цей блок розташований в панелі керування на стороні пасажира за ящиком рукавички (бардачком), а готельна частина може знаходиться на блоці запобіжників і реле.
Схема
Позначення
| 17 | Реле електросклопідйомника |
| 3 | Реле електроприводу сидінь |
| 4 | Реле контрольної лампи фар денного руху |
| 5 | Реле фар денного руху |
| 6 | Реле насоса омивачів фар |
| 7 | Реле стоп-сигналів, що розмикає. |
| F26 | (30A) Роз'єм електроустаткування причепа |
| F27 | (30A) Люк |
| F28 | (30A) Електропривод склопідйомника, лівий задній |
| F29 | (30A) Електропривод склопідйомника, правий задній |
| F30 | (5A) Датчик положення рульового колеса |
| F31 | Не використовується |
| F32 | Не використовується |
| F33 | - |
| F34 | (20А) Запобіжник обігріву сидінь водія та пасажира |
| F35 | (20A) Підігрівач передніх сидінь |
| F36 | (20A) Електропривод сидіння - з боку водія |
| F37 | (20A) Електропривод сидіння пасажира |
Блок 3
Ще один запобіжник, розташований під попільничкою на центральній консолі.
Даний запобіжник захищає ланцюг живлення: Діагностичного роз'єму, Автомагнітоли, ЕБУ кондиціонера, ЕБУ системи запам'ятовування положення сидінь, Комбінованого дисплея (годинник / зовнішня температура / автомагнітола), ЕБУ навігаційної системи, ЕБУ системи контролю тиску повітря в шинах, Центрального комунікаційного блоку системою охоронної сигналізації.
Блок під капотом рено вів сатис
Він знаходиться з лівого боку. Закрито пластиковою кришкою.
Схема
Розшифровка
Запобіжники
| 1 | (7,5А) Автоматична коробка передач |
| 2 | (10А) Автономний обігрівач |
| 3 | (30А) Реле системи упорскування |
| 4 | (5А/15А) Автоматична коробка передач |
| 5 | (30А) Підігрів дизельного палива |
| 6 | (10А) ЕБУ системи упорскування |
| 7 | - |
| 8 | - |
| 9 | (20А) ЕБУ системи кондиціювання |
| 10 | (30А) Антиблокувальна система гальм/система курсової стійкості |
| 11 | (30А) Звуковий сигнал |
| 12 | (70А) Система передпускового підігріву палива |
| 13 | (70А) Нагрівачі охолоджуючої рідини - якщо є |
| 14 | (70А) Нагрівачі охолоджуючої рідини - якщо є |
| 15 | (60А) Управління електродвигуном вентилятора системи охолодження |
| 16 | (40А) Омивачі фар, обігрівач заднього скла, багатофункціональний блок керування |
| 17 | (40А) Антиблокувальна система гальм/ система курсової стійкості |
| 18 | (70А) Багатофункціональний блок керування, запобіжники салону 1 |
| 19 | (70А) Запобіжники салону 2 |
| 20 | (60A) Запобіжники салону 3 |
| 21 | (60A) Багатофункціональний блок керування |
| 22 | (80A) Обігрівач лобового скла (деякі моделі) |
| 23 | (60A) Очищувач лобового скла, гальмо стоянки з електроприводом |
Реле варіант 1
- Реле нагрівач охолоджувальної рідини
- Реле електродвигуна вентилятора системи охолодження (без кондиціонера)
- Не використовується
- Не використовується
- Реле вакуумного насоса підсилювача гальм
- Реле паливного насосу
- Реле системи підігріву дизельного палива
- Реле блокування подачі палива
- Реле малої швидкості вентиляторів кондиціонера
- Реле вентиляторів кондиціонера
- Реле термоплунжера 2
Реле варіант 2
- Не використовується
- Реле малої швидкості вентиляторів кондиціонера
- Не використовується
- Не використовується
- Не використовується
- Реле паливного насосу
- Реле підігрівача (система вентиляції паливних газів)
- Реле бензонасосу
- Реле малої швидкості вентиляторів кондиціонера
- Реле електродвигуна вентилятора з кондиціонером
- Не використовується
