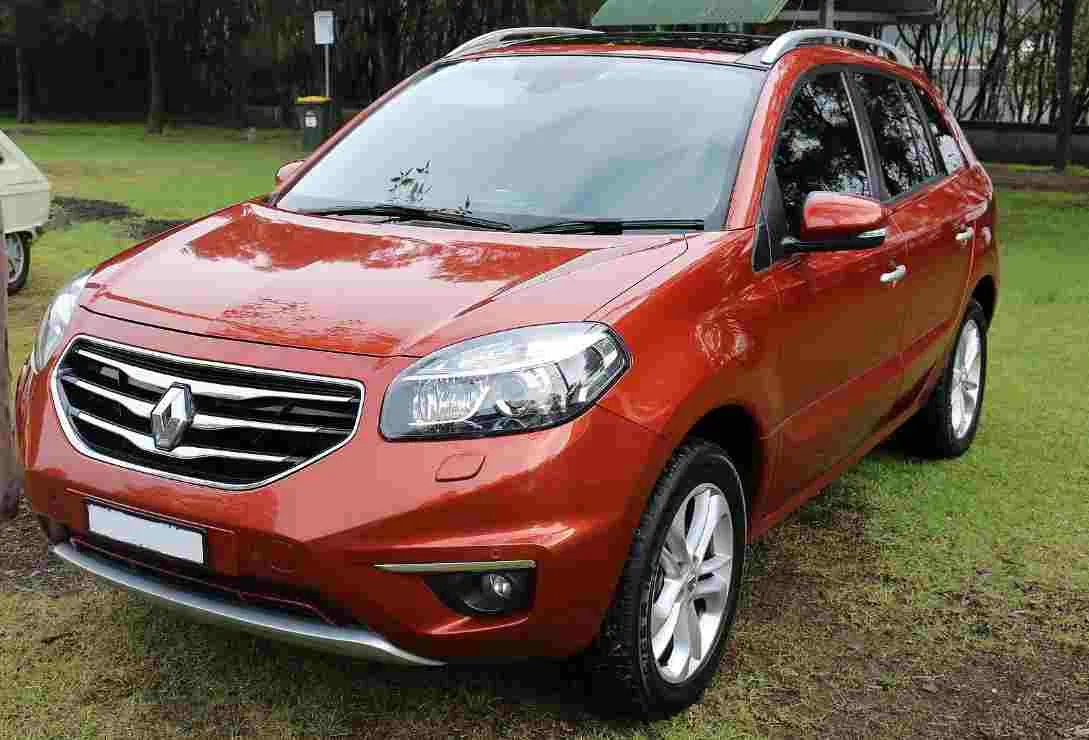

Перший Renault Koleos випускався з 2008 по 2016 рік: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. За цей час модель тричі модернізували, оновлюючи екстер'єр та інтер'єр. Друге покоління кросовера виробляють з 2017 року по 2024 рік. У статті докально розберемо, де знаходяться блоки запобіжників і реле в Renault Koleos. Покажемо схеми монтажних блоків, розшифруємо призначення кожного елемента, а також вкажемо, який запобіжник відповідає за прикурювач.
Зміст
Загальне розташування блоків управління
| № | Призначення |
|---|---|
| 1 | Електронний блок управління ABS |
| 2 | Резистор електродвигуна вентилятора опалювача/ кондиціонера – у блоці опалювача |
| 3 | Електронний блок управління кондиціонером |
| 4 | Акумуляторна батарея |
| 5 | Шина даних CAN, блок управління шлюзом |
| 6 | Діагностичний роз'єм(DLC) |
| 7 | Блок управління стоянковим гальмом з електроприводом – багажне відділення |
| 8 | Електронний блок управління двигуном (Дизель) |
| 9 | Електронний блок управління двигуном (бензин) |
| 10 | Електронний блок управління 4WD |
| 11 | Блок запобіжників/реле, моторний відсік 1 |
| 12 | Блок запобіжників/реле, моторний відсік 2 |
| 13 | Блок запобіжників/реле, моторний відсік 3 |
| 14 | Блок запобіжників/реле, моторний відсік 4- Дизель |
| 15 | Блок запобіжників/реле, панель приладів |
| 16 | Блок управління ксеноновими фарами |
| 17 | Звукові сигнали |
| 18 | Багатофункціональний блок управління – функції: Кондиціонер/ опалювач, аудіосистема/ навігаційна система, центральний замок, система зарядки, електропривод стеклопідйомників, лампи зовнішнього освітлення, привод відкривання лючка заливної горловини паливного бака, обігрівач заднього скла, Звукові сигнали, основні ланцюги запалювання, іммобілайзер, лампи освітлення салону, підсилювач кермового управління, очищувач заднього скла, система запуску, замок кермової колонки, очищувачі лобового скла |
| 19 | Датчик температури навколишнього повітря |
| 20 | Блок управління системою парковки – у правій частині багажного відділення |
| 21 | Електронний блок управління SRS |
| 22 | Блок управління телефоном |
| 23 | Електронний блок управління КПП – АКПП |
| 24 | Блок управління системи контролю тиску в шинах |
Запобіжники та реле під капотом

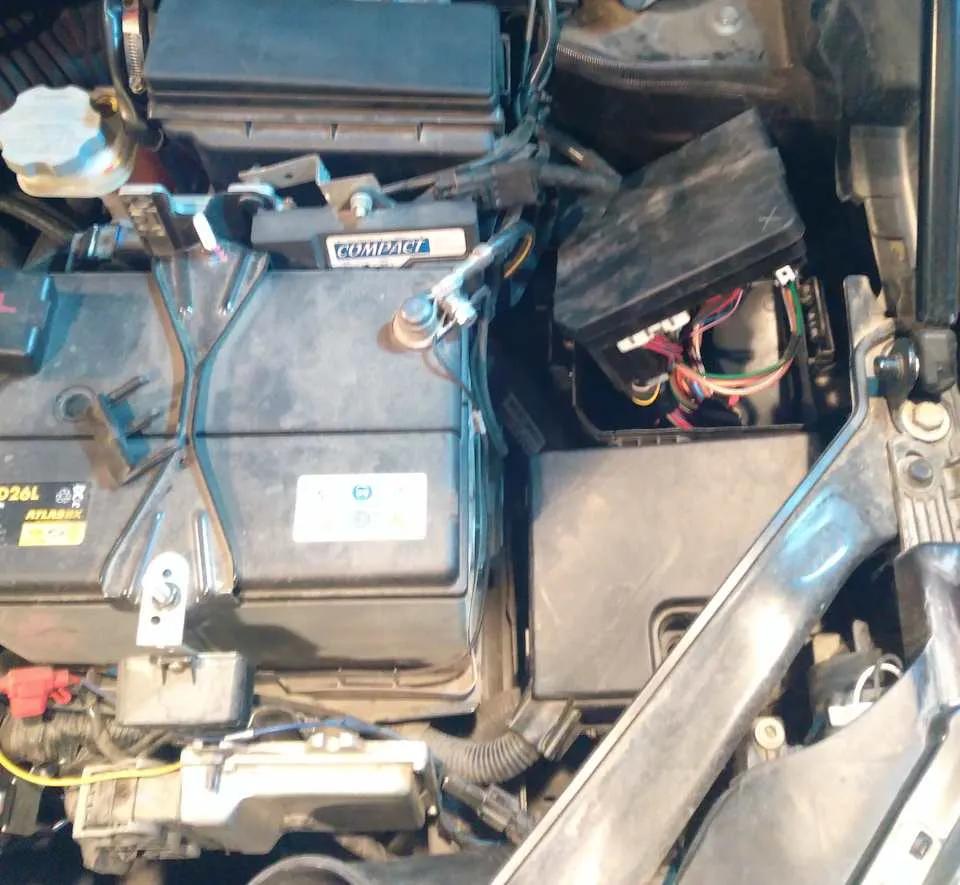

Щоб дістатися до 2 основних блоків у моторному відсіку, розташованих за акумулятором, спочатку треба зняти повітропровід.
Блок 1
| № | A | Розшифровка |
|---|---|---|
| F1 | 10 | Замок кермової колонки |
| F2 | 10 | Система управління двигуном |
| F3 | 10 | Система управління двигуном |
| F4 | 10 | Противтуманні фари |
| F5 | 10 | Кондиціонер/ опалювач |
| F6 | 30 | Очищувач лобового скла |
| F7 | 15 | Права фара |
| F8 | 15 | Ліва фара |
| F9 | 10 | |
| F10 | 10 | Ліва фара |
| F11 | 10 | Права фара |
| F12 | 10 | Перемикачі кермового колеса |
| F13 | 15 | Паливний насос |
| F14 | 15 | |
| F15 | 10 | |
| F16 | 10 | |
| F17 | 15 | Система управління двигуном |
| F18 | 10 | |
| Реле | ||
| R17 | Реле 1 швидкості електровентилятора | |
| R18 | Реле 2 швидкості електровентилятора | |
| R19 | Реле 3 швидкості електровентилятора | |
| R20 | Реле стартера | |
Блок 2
| № | A | Позначення |
|---|---|---|
| F1 | 15 | Підігрів сидінь |
| F2 | 10 | Реле водяного електронасоса (573), датчика присутності води у паливі (414), ЕБУ системи впорскування палива (120), блоку захисту та комутації |
| F3 | 10 | Запобіжник головного реле системи освітлення денного руху |
| F4 | 10 | Генератор |
| F5 | 60 | Електропідсилювач кермового управління |
| F6 | 30 | Реле насосу омивача фар |
| F7 | 30 | ЕБУ АБС (118) – ЕБУ АБС/ESP |
| F8 | 40/50 | ЕБУ АБС (118) або з ESP |
| F9 | 50 | Запобіжник електровентилятора системи охолодження двигуна та кондиціонера, електровентилятора системи охолодження, реле електровентилятора (234), реле електровентилятора системи охолодження двигуна 2 |
| F10 | 40 | Запобіжник електродвигуна стеклопідйомника двери водія, ЦЕКБС (645), електродвигуна приводу люка даху |
| F11 | 30 | Блок запобіжників і реле у салоні (260), блок захисту та комутації (1337) |
| F12 | 50 | Блоку захисту та комутації, реле електровентилятора системи охолодження двигуна 2 |
| F13 | 20 | Аудіосистема, ЕБУ радіотелефону, комбінованого дисплея індикації часу/зовнішньої температури, ЕБУ навігаційної системи (662) відеодисплей, чейнджера компакт-дисків, клавіатури мультимедійної системи, блок інтерфейсу мультиплексної мережі (1714), тюнер телевізійної системи |
| F14 | 30 | Реле додаткового опалювача 2 |
| F15 | 30 | Реле додаткового опалювача 1 |
| F16 | 10 | ЕБУ автоматичної коробки передач |
| M01 | 30 | ЕБУ автоматичного стоянкового гальма |
| M02 | 20 | Система кондиціонування повітря у задній частині салону |
| M03 | 30 | Реле додаткового опалювача 3 |
| M04 | Не використовується | |
| Реле | ||
| 234 | Реле блока вентиляторів охолодження двигуна | |
| 288 | Головне реле системи освітлення денного руху | |
| 753 | Реле насосу омивача фар | |
| 1524 | Реле включення стоп-сигналу | |
| 1988 | Реле 2 вентилятора охолодження двигуна | |
| R | Реле звукового сигналу | |
Блок 3
Блок розташований поряд з бачком омивача вітрового скла.
| № | Призначення |
|---|---|
| 234 | Реле блока вентиляторів охолодження двигуна |
| 288 | Головне реле системи освітлення денного руху |
| 573 | Реле водяного електронасоса |
| 1069 | Реле додаткового опалювача 3 |
| 1524 | Реле включення стоп-сигналу |
Блок 4
Він знаходиться на плюсовому виводі акумуляторної батареї.
| № | A | Розшифровка |
|---|---|---|
| F1 | 450 | Стартер, генератор |
| F2 | 100 | Блок запобіжників і реле у моторному відсіку |
| F3 | 100 | Блок запобіжників і реле у моторному відсіку |
| F4 | 80 | Блок запобіжників і реле у моторному відсіку |
| F5 | 100 | Блок запобіжників і реле у салоні |
| F6 | 60 | Блока передпускового підігріву |
Запобіжники та реле у салоні
Запобіжники
Блок розташований у салоні, у лівій нижній частині панелі приладів.
| № | A | Позначення |
|---|---|---|
| 1 | 10 | Не використовується |
| 2 | 10 | ЕБУ подушок безпеки, преднатяжувачів ременів безпеки |
| 3 | 10 | ЕБУ системи впорскування палива, вимикача стоп-сигналу, діагностичний роз'єм, ЕБУ кліматичної установки, електродвигуна коректора фар |
| 4 | 10 | Щиток приладів |
| 5 | 15 | Запобіжник – основа, блок 1876 |
| 6 | 10 | ЕБУ охоронної сигналізації, ЕБУ газорозрядних ламп, датчик кінця ходу педалі зчеплення, сигналізація, модуля сигналізації про не пристебнуті ремені безпеки |
| 7 | 10 | Вимикача стоп-сигналу |
| 8 | 20 | Підсилювач аудіосистеми |
| 9 | 10 | Не використовується |
| 10 | 10 | ЦЕКБС, перемикач ВКЛ/ВИКЛ двигуна без ключа запалювання, датчика дощу та освітленості |
| 11 | 10 | Панель приладів, датчик кінця ходу педалі зчеплення |
| 12 | 10 | ЕБУ трансмісії |
| 13 | 10 | Електропривід зовнішнього дзеркала заднього виду |
| 14 | 20 | Елемента обігріву заднього скла |
| 15 | 20 | Панель управління опалювачем і кліматичною установкою |
| 16 | 15 | Не використовується |
| 17 | 15 | Розетки для додаткового обладнання 2-го ряду сидінь |
| 18 | 15 | Прикурювач |
| 19 | 10 | Щиток приладів |
| 20 | 15 | Розетки для додаткового електрообладнання |
| 21 | 15 | Управління кліматичною установкою |
| 22 | 15 | Електровентилятор салону |
| 23 | Не використовується | |
| 24 | Запасний | |
| 25 | Запасний | |
| 26 | Запасний | |
| 27 | Не використовується |
За передній прикурювач відповідає запобіжник номер 18 на 15А
Реле
| № | Опис |
|---|---|
| А | Реле “+” після замка запалювання |
| B | Реле допоміжного обладнання |
| C | Реле елемента обігріву заднього скла, електроприводу зовнішніх дзеркал |
| D | Реле електровентилятора 1 системи вентиляції салону |
| 1615 | Реле “+” при працюючому двигуні |
