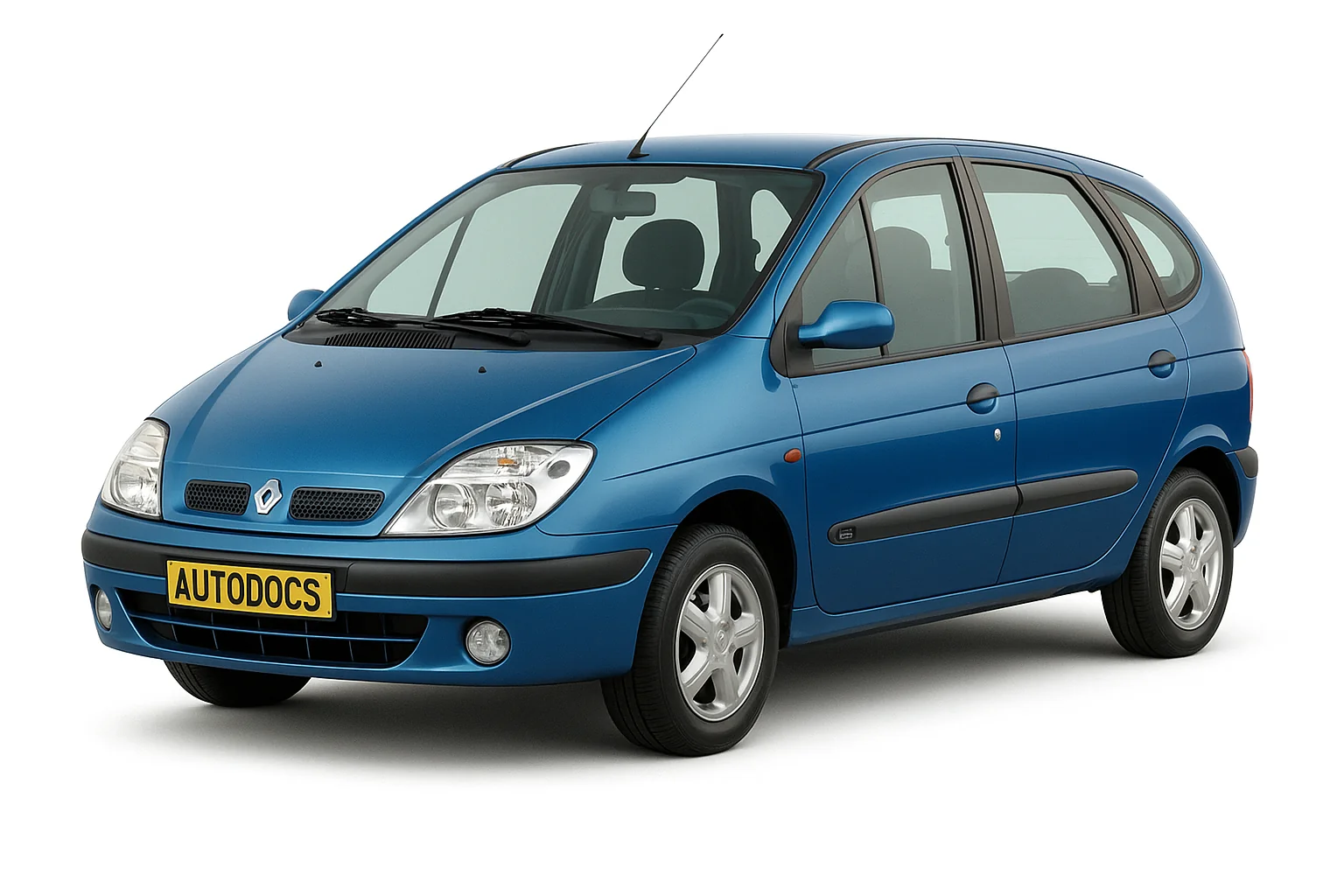

Сімейний автомобіль Renault Megane був представлений у 1995 році. Офіційне виробництво почалося 1996 р. А 1997 року на його платформі почали випускати компактвен Megane Scenic. Роки виробництва Renault Megane Scenic 1 покоління 1998, 1999, 2000, 2001, 2002 і 2003. У даному матеріалі ви знайдете інформацію з описом розташування блоків запобіжників та реле Рено меган сценік 1 покоління, їх фотографії та схеми з описом.
Запобіжники та реле під капотом
У моторному відсіку блок знаходиться зліва, поруч з акумулятором.
Можливе кілька варіантів його виконання.
Фотографія варіант 1
Фотографія варіант 2
Схема
Опис
| A | Реле паливного насосу |
| B | Реле системи керування двигуном |
| C | Реле 1 нагрівача охолоджувальної рідини |
| D | Реле електромагнітної муфти компресора кондиціонера |
| F | Реле стартера – автоматична коробка передач |
| G | |
| H | |
| I | Реле 2 нагрівача охолоджувальної рідини |
| J | Реле електродвигуна вентилятора системи охолодження - висока швидкість |
| K | Реле електродвигуна вентилятора системи охолодження - низька швидкість |
| 1 | (30A) Електродвигун вентилятора системи охолодження, підігрівач паливного фільтра |
| 2 | (30А) Управління двигуном |
| 3 | (7,5A) Система кондиціювання |
| 4 | (3А) Система двох компонентної паливоподачі Bi-Fuel |
| 5 | (7,5А) Система двокомпонентної паливоподачі Bi-Fuel |
| 6 | (7,5А) Система управління АКПП, стартер |
| 7 | (7,5) Подушка безпеки, система керування двигуном, підігрівач паливного фільтра |
| 8 | (7,5А) Система двокомпонентної паливоподачі Bi-Fuel |
| 9 | Діод кондиціонера |
| 10 | Діод кондиціонера |
| 11 | (70А) Нагрівач охолоджувальної рідини, свічки розжарювання |
| 12 | |
| 13 | |
| 14 | (40А/50А) Електродвигун вентилятора системи охолодження - 2-а швидкість, підігрівач паливного фільтра |
| 15 | |
| 16 | (60А) Антиблокувальна система гальм (ABS) |
| 17 | |
| 18 | (60А) Обігрівач лобового скла |
| 19 | (40А) Система кондиціювання |
| 20 | (60А) Багатофункціональний блок керування 1 |
| 21 | (60А) Блок запобіжників/ реле, панель приладів 2 |
| 22 | (60A) Протиугінна система, звуковий сигнал, вимикач освітлення |
Запобіжників та реле в салоні
Він знаходиться ліворуч від кермової рейки, під захисною кришкою.
На зворотному боці кришки буде актуальна схема з описом запобіжників.
Схема блоку
Розшифровка
- (25A) Електродвигун приводу скло підйомника задніх лівих дверей
- -
- (25A) Електродвигун приводу скло підйомника задніх правих дверей
- (15A) Очищувач/омивач заднього скла
- (7,5A) Обігрівач дзеркал заднього виду на дверях
- (15A) Аудіосистема, антена з електроприводом, електропривод дзеркал заднього видна на дверях
- (15A) Звуковий сигнал
- Реле електродвигуна вентилятора системи охолодження, комбінація приладів
- (5A) Задні протитуманні ліхтарі
- (15A) Протитуманні фари
- (7,5A) Лампи переднього лівого габариту/ заднього лівого габариту
- (10A) Омивачі фар
- (7,5A) Лампи переднього правого габариту/ заднього правого габариту
- -
- -
- (5A) Антиблокувальна система гальм (ABS)
- (25A) Електродвигун приводу склопідйомника передніх правих дверей
- (15A) Система управління АКПП, реле електроприводу скло підйомника, стоп-сигнали
- (15A) Багатофункціональний блок управління 1, ліхтарі заднього ходу
- -
- -
- (10A) Лампа далекого світла (ліва)
- (25A) Електродвигун скло підйомника передніх лівих дверей
- (10A) Лампа далекого світла (права)
- (20A) Система кондиціювання, люк
- (10A) Роз'єм живлення додаткового обладнання
- (15A) Підігрівач сидінь
- (20A) Обігрівач/кондиціонер
- (10A) Лампа ближнього світла (ліва)
- (15A) Аудіосистема, запобіжник прикурювача рено меган сценік 1
- (10A) Лампа ближнього світла (права)
- -
- Перемичка – фари
За прикурювач відповідає запобіжник номер 30.
Нижній ряд
Схема
Призначення
- A – (15А) Покажчики повороту/аварійна сигналізація
- B – (5А) Багатофункціональний блок управління 1
- C – (20А) Центральний замок
- D – (20А) Очищувач лобового скла
- E – (25А) Електропривод склопідйомників
- F – (30А) Обігрівач дзеркал заднього виду на дверях, обігрівач заднього скла
За блоком із запобіжниками, можуть також знаходиться такі реле:
Схема
Позначення
| A | Реле насоса омивача фар |
| B | Реле системи освітлення в денний час. |
| C | Реле системи освітлення в денний час – лампи передніх/задніх габаритів. |
| D | Реле системи освітлення в денний час – головне реле |
Також можливе розташування окремих елементів запобіжників і реле під пасажирським сидінням: А – роз'єм блоку живлення, F – запобіжники.
