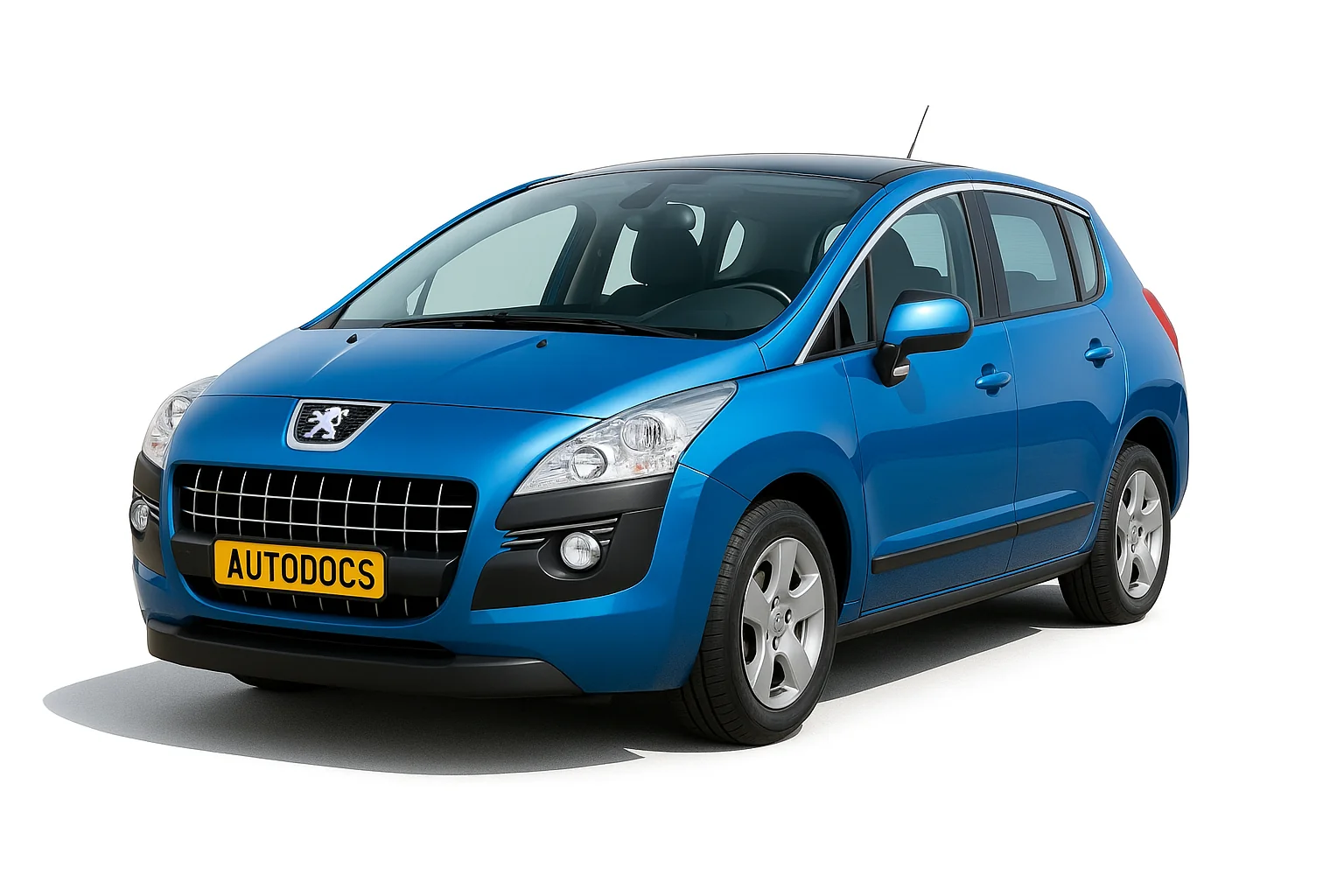

Peugeot 3008 - компактний передньопривідний кросовер. Перше покоління вироблялося в 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 році. Після цього на ринок надійшло друге покоління, яке випускається донині. Пропонуємо ознайомиться з описом запобіжників пежо 3008 і їх місцями розташування.
Зміст
Запобіжники в салоні пежо 3008
Цей блок розташований у приладовій панелі, ліворуч. Для доступу зніміть захисну кришку.
| № | А | Призначення запобіжників |
|---|---|---|
| 1 | 15 | Очищувач заднього скла |
| 2 | — | Вільний |
| 3 | 5 | ЕБУ подушок безпеки |
| 4 | 10 | Внутрішньосалонне світлочутливе дзеркало заднього виду, кондиціонер повітря, комутаційний блок системи захисту, задні мультимедійні пристрої |
| 5 | 30 | Передні імпульсні склопідйомники |
| 6 | 30 | Задні імпульсні склопідйомники |
| 7 | 5 | Передній і задній плафони, плафони індивідуального освітлення, задні спотплафони, підсвітка дзеркал на протисонячних козирках, підсвітка бардачка, підсвітка центрального підлокітника, ланцюг реле 12 В багажного відділення |
| 8 | 20 | Автомагнітола, радіотелефон, CD-чейнджер, багатофункціональний дисплей, система контролю тиску повітря в шинах, сирена охоронної сигналізації, ЕБУ охоронної сигналізації, ЕБУ телематики |
| 9 | 30 | Розетка 12 В передня, прикурювач, розетка 12 В задня |
| 10 | 15 | Підрульові перемикачі |
| 11 | 15 | Ланцюг малого струму замка запалювання |
| 12 | 15 | Датчик причепа, датчик дощу/освітленості, живлення запобіжників F32, F34, F35 |
| 13 | 5 | ЕБУ двигуна, ЕБУ подушок безпеки |
| 14 | 15 | Панель приладів, дисплей панелі приладів, живлення запобіжника F33 |
| 15 | 30 | Замикання замків і суперблокування |
| 17 | 40 | Обігрів заднього скла, живлення запобіжника F30 |
| SH | — | Шунт PARC |
| 29 | — | Вільний |
| 30 | 5 | Підігрів зовнішніх дзеркал |
| 31 | 30 | Розетка 12 В для багажника |
| 32 | 5 | Важіль секвентальної коробки передач |
| 33 | 10 | Панель огляду "з піднятою головою", система гучного зв'язку, кондиціонер повітря |
| 34 | 5 | Контрольні лампи ременів безпеки |
| 35 | 10 | Система допомоги під час паркування, підсилювач Hi-Fi |
| 36 | 10 | Процесор ЕБУ причепа, панель на дверях водія |
| 37 | 20 | Підсилювач Hi-Fi |
| 38 | 30 | Електричні регулювання сидіння водія |
| 39 | 20 | Шторка панорамного даху |
| 40 | — | Вільний |
За передній і задній прикурювач відповідає запобіжник номер 9 на 30 А.
Блоки із запобіжниками і реле під капотом
Основний блок з реле і запобіжниками
Знаходиться ліворуч, біля стійки.
| № | А | Опис запобіжників |
|---|---|---|
| 1 | 20 | Живлення ЕБУ двигуна, електромагнітні клапани ПНВТ і системи рециркуляції відпрацьованих газів EGR (на двигуні 2 л HDI), форсунки (на двигуні 2 л HDI) |
| 2 | 15 | Звуковий сигнал |
| 3 | 10 | Омивач переднього і заднього скла |
| 4 | 10 | Денні ходові вогні |
| 5 | 15 | Електромагнітні клапани розвантаження адсорбера, електричний редукційний клапан системи турбонаддуву (на двигуні 1,6 л ТНВ), підігрівач масляних парів (1,6 л ТНВ), підігрівач дизпалива (1,6 л HDI) |
| 6 | 10 | Діагностичний роз'єм, адаптивні фари, насос для подачі присадки в сажовий фільтр (на дизелі), датчик інтервалу Distance Alert, датчик рівня охолоджувальної рідини в двигуні, електропривод дзеркал |
| 7 | 10 | ЕБУ підсилювача рульового керування, автоматична коробка передач, привід регулятора адаптивних фар |
| 8 | 20 | Вимикач стартера |
| 9 | 10 | Контактори педалей зчеплення і гальма |
| 10 | 30 | Компоненти системи електронного керування двигуном (на бензиновому: котушки запалювання, електромагнітні клапани, датчики кисню, форсунки, елементи системи підігріву, паливний насос, електронний термостат; на дизельному: електромагнітні клапани, елементи системи підігріву) |
| 11 | 40 | Електровентилятор системи кондиціонування |
| 12 | 30 | Мала/ велика швидкість роботи очищувача вітрового скла |
| 13 | 40 | Живлення інтелектуального комутаційного блоку (+ від замка запалювання) |
| 14 | 30 | Електромагнітний клапан тиску турбонаддуву |
| 15 | 10 | Права фара дальнього світла |
| 16 | 10 | Ліва фара дальнього світла |
| 17 | 15 | Ліва фара ближнього світла |
| 18 | 15 | Права фара ближнього світла |
| 19* | 15 | Підігрівач масляних парів (1,6 л VTI), електромагнітний клапан регулятора тиску турбонаддуву (на дизелі), датчик рівня охолоджувальної рідини (на дизелі) |
| 20 | 10 | Електронний термостат, електромагнітні клапани системи регулювання подачі палива, електромагнітний клапан системи регулювання тиску турбонаддуву (дизель), датчик рівня охолоджувальної рідини (дизель) |
| 21 | 5 | Живлення реле вентилятора системи охолодження двигуна, вимикач реле системи Valvetronic (1,6 л VTI), охолодження турбонаддуву (1,6 л ТНР), датчик витрати повітря (1,6 л HDI) |
Запобіжники на акумуляторі
Поруч з акумулятором розміщений ще один блок.
| № | А | Опис запобіжників |
|---|---|---|
| 1 | — | Вільний |
| 2 | 5 | Двофункціональний контактор гальмівної системи |
| 3 | 5 | ЕБУ системи заряду АКБ |
| 4 | 25 | Електромагнітні клапани системи ABS/CDS |
| 5 | 5 | Процесор системи ABS/CDS |
| 6 | 15 | ЕБУ автоматичної коробки передач і секвентальної коробки передач |
| 7 | 80 | Електронасос підсилювача рульового керування |
| 8 | 60 | Вентилятор системи охолодження двигуна |
| 9 | 80 / 30 | ЕБУ системи передпідігріву (на дизелі), електропривод системи Valvetronic (1,6 л ТНР) |
| 10 | 40 | Електронасос системи ABS/CDS |
| 11 | 100 | Комутаційний блок системи захисту |
| 12 | 30 | Електронасос секвентальної коробки передач |
Зверніть увагу, на самій кришці, крім запобіжників високої потужності, розміщені ще й плавкі.
| № | А | Опис запобіжників високих наміналів |
|---|---|---|
| MF1 | — | Вільний |
| MF2 | 30 | ЕБУ електроланцюга причепа |
| MF3 | 50 | Блок запобіжників у салоні |
| MF4 | 80 | Інтелектуальний комутаційний блок |
| MF5 | 80 | Інтелектуальний комутаційний блок |
| MF6 | 30 | Електричне стоянкове гальмо |
| MF7 | 30 | Підігрів передніх сидінь |
| MF8 | 20 | Омивач фар |
Керівництво з експлуатації
Більше інформації про ремонт і обслуговування peugeot 3008 ви можете дізнатися прочитавши інструкцію з експлуатації: "скачати"
