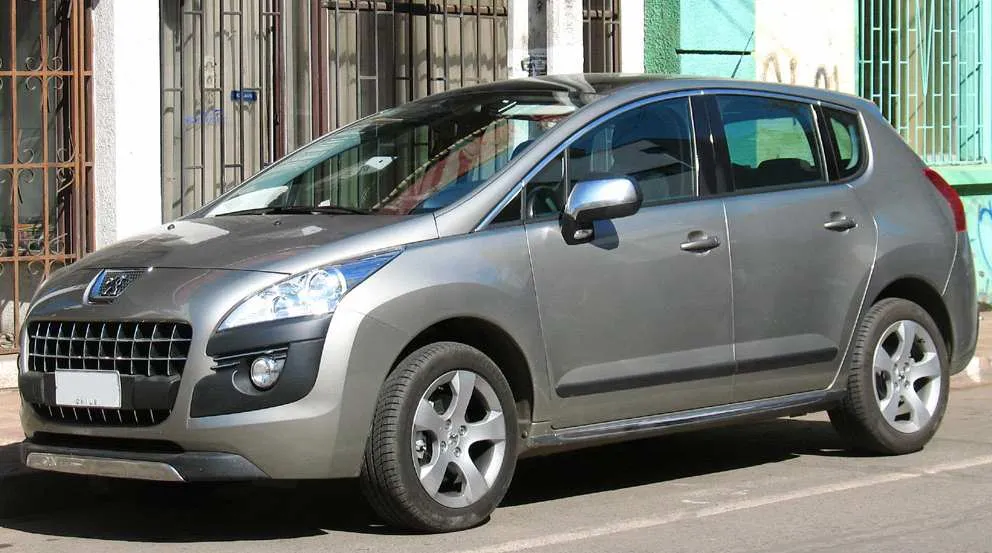

Peugeot 3008 — компактный переднеприводный кроссовер. Первое поколение производилось в 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 году. После этого на рынок поступило второе поколение, которое выпускается по настоящее время. Предлагаем ознакомится с описанием предохранителей пежо 3008 и их местами расположения.
Содержание
Предохранители в салоне пежо 3008
Данный блок находится в приборной панели, слева. Для доступа снимите защитную крышку.
Фотография блока
Схема
Назначение
| № | А | Защищаемая цепь |
| 1 | 15 | Очиститель заднего стекла |
| 2 | — | Свободен |
| 3 | 5 | ЭБУ подушек безопасности |
| 4 | 10 | Внутрисалонное светочувствительное зеркало заднего вида, кондиционер воздуха, коммутационный блок системы защиты, задние мультимедийные устройства |
| 5 | 30 | Передние импульсные стеклоподъемники |
| 6 | 30 | Задние импульсные стеклоподъемники |
| 7 | 5 | Передний и задний плафоны, плафоны индивидуального освещения, задние спотплафоны, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика, подсветка центрального подлокотника, цепь реле 12 В багажного отделения |
| 8 | 20 | Автомагнитола, радиотелефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах, сирена охранной сигнализации, ЭБУ охранной сигнализации, ЭБУ телематики |
| 9 | 30 | Розетка 12 В передняя, прикуриватель, розетка 12 В задняя |
| 10 | 15 | Подрулевые переключатели |
| 11 | 15 | Цепь малого тока замка зажигания |
| 12 | 15 | Датчик прицепа, датчик дождя/освещенности, питание предохранителей F32, F34, F35 |
| 13 | 5 | ЭБУ двигателя, ЭБУ подушек безопасности |
| 14 | 15 | Панель приборов, дисплей панели приборов, питание предохранителя F33 |
| 15 | 30 | Запирание замков и суперблокировка |
| 17 | 40 | Обогрев заднего стекла, питание предохранителя F30 |
| SH | — | Шунт PARC |
| 29 | — | Свободен |
| 30 | 5 | Подогрев наружных зеркал |
| 31 | 30 | Розетка 12 В для багажника |
| 32 | 5 | Рычаг секвентальной коробки передач |
| 33 | 10 | Панель обзора «с поднятой головой», система громкой связи, кондиционер воздуха |
| 34 | 5 | Контрольные лампы ремней безопасности |
| 35 | 10 | Система помощи при парковке, усилитель Hi-Fi |
| 36 | 10 | Процессор ЭБУ прицепа, панель на двери водителя |
| 37 | 20 | Усилитель Hi-Fi |
| 38 | 30 | Электрические регулировки сиденья водителя |
| 39 | 20 | Шторка панорамной крыши |
| 40 | — | Свободен |
За передний и задний прикуриватель отвечает предохранитель номер 9 на 30 А.
Блоки с предохранителями и реле под капотом
Основной блок с реле и предохранителями
Находится слева, около стойки.
Схема
Описание
| № | А | Защищаемая цепь |
| 1 | 20 | Питание ЭБУ двигателя, электромагнитные клапаны ТНВД и системы рециркуляции отработанных газов EGR (на двигателе 2 л HDI), форсунки (на двигателе 2 л HDI) |
| 2 | 15 | Звуковой сигнал |
| 3 | 10 | Омыватель переднего и заднего стекол |
| 4 | 10 | Дневные ходовые огни |
| 5 | 15 | Электромагнитные клапаны разгрузки адсорбера, электрический редукционный клапан системы турбонаддува (на двигателе 1,6 л ТНР), подогреватель масляных паров (1,6 л ТНР), подогреватель дизтоплива (1,6 л HDI) |
| 6 | 10 | Диагностический разъем, адаптивные фары, насос для подачи присадки в сажевый фильтр (на дизеле), датчик интервала Distance Alert, датчик уровня охлаждающей жидкости в двигателе, электропривод зеркал |
| 7 | 10 | ЭБУ усилителя рулевого управления, автоматическая коробка передач, привод регулятора адаптивных фар |
| 8 | 20 | Выключатель стартера |
| 9 | 10 | Контакторы педалей сцепления и тормоза |
| 10 | 30 | Компоненты системы электронного управления двигателем (на бензиновом: катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат; на дизельном: электромагнитные клапаны, элементы системы подогрева) |
| 11 | 40 | Электровентилятор системы кондиционирования |
| 12 | 30 | Малая/ большая скорость работы очистителя ветрового стекла |
| 13 | 40 | Питание интеллектуального коммутационного блока (+ от замка зажигания) |
| 14 | 30 | Электромагнитный клапан давления турбонаддува |
| 15 | 10 | Правая фара дальнего света |
| 16 | 10 | Левая фара дальнего света |
| 17 | 15 | Левая фара ближнего света |
| 18 | 15 | Правая фара ближнего света |
| 19* | 15 | Подогреватель масляных паров (1,6 л VTI), электромагнитный клапан регулятора давления турбо наддува (на дизеле), датчик уровня охлаждающей жидкости (на дизеле) |
| 20 | 10 | Электронный термостат, электромагнитные клапаны системы регулирования подачи топлива, электромагнитный клапан системы регулирования давления турбо наддува (дизель), датчик уровня охлаждающей жидкости (дизель) |
| 21 | 5 | Питание реле вентилятора системы охлаждения двигателя, выключатель реле системы Valvetronic (1,6 л VTI), охлаждение турбо наддува (1,6 л ТНР), датчик расхода воздуха (1,6 л HDI) |

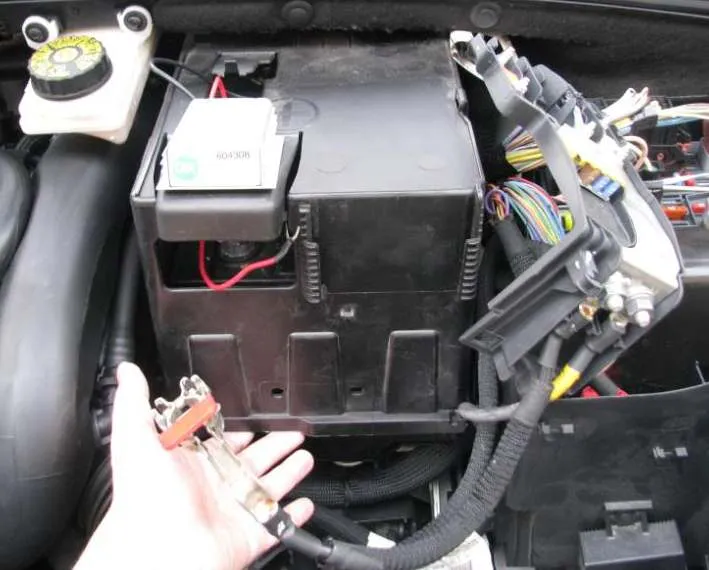

Предохранители на аккумуляторе
Рядом с аккумулятором размещен еще одни блок.
Схема
Расшифровка
| 1 | — | Свободен |
| 2 | 5 | Двухфункциональный контактор тормозной системы |
| 3 | 5 | ЭБУ системы заряда АКБ |
| 4 | 25 | Электромагнитные клапаны системы ABS/CDS |
| 5 | 5 | Процессор системы ABS/CDS |
| 6 | 15 | ЭБУ автоматической коробки передач и секвентальной коробки передач |
| 7 | 80 | Электронасос усилителя рулевого управления |
| 8 | 60 | Вентилятор системы охлаждения двигателя |
| 9 | 80/30 | ЭБУ системы предподогрева (на дизеле), электропривод системы Valvetronic (1,6 л ТНР) |
| 10 | 40 | Электронасос системы ABS/CDS |
| 11 | 100 | Коммутационный блок системы защиты |
| 12 | 30 | Электронасос секвентальной коробки передач |
Обратите внимание, на самой крышке, кроме предохранителей высокой мощности, размещены ещё и плавкие.
Описание предохранителей высоких наминалов
| MF1 | — | Свободен |
| MF2 | 30 | ЭБУ электроцепи прицепа |
| MF3 | 50 | Блок предохранителей в салоне |
| MF4 | 80 | Интеллектуальный коммутационный блок |
| MF5 | 80 | Интеллектуальный коммутационный блок |
| MF6 | 30 | Электрический стояночный тормоз |
| MF7 | 30 | Подогрев передних сидений |
| MF8 | 20 | Омыватель фар |
Фотография крышки блока
