Peugeot Partner – компактний фургон, що спроектований на базі легкового автомобіля, випускається з 1996 року. Перше покоління поставлялося на ринок у 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 і 2007 роках. За цей час отримало 2 рестайлінги. Після повного оновлення 2-е покоління вироблялося у 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 і до теперішнього часу в різних модифікаціях (tepee, з подовженою та стандартною базою і т.д.). Ми пропонуємо до ознайомлення інформацію про схеми всіх блоків запобіжників і реле пежо партнер типи з докладним описом елементів для всіх поколінь, покажемо запобіжник, що відповідає за прикурювач і посібник з експлуатації.

У цій моделі існую 2 основних місця з розташуванням блоків запобіжників :

1. зліва під панеллю приладів (під кришкою)
2. у моторному відсіку (біля акумуляторної батареї під захисною кришкою).

1-е покоління

Блок під капотом

Розташування блоку

Реальне фото блоку

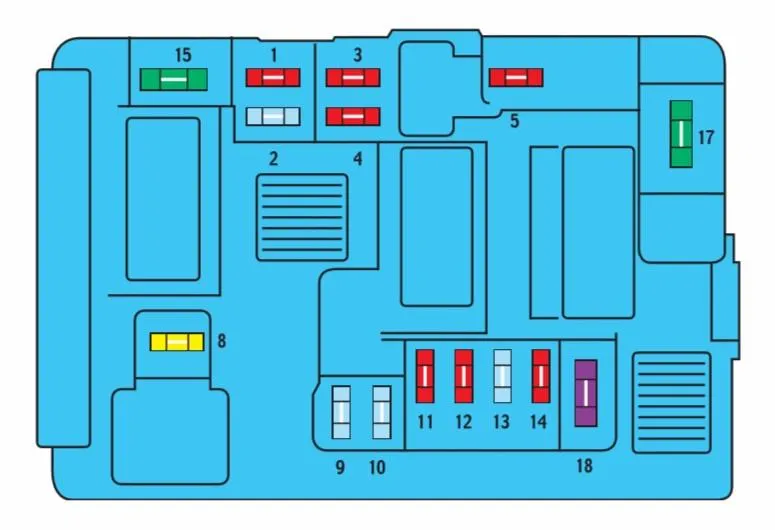

Загальна схема

Таблиця з описом

Блок у салоні

Схема

Таблиця з розшифровкою

За прикурювач відповідають запобіжники №1 та 22.

2-ге покоління

Блоки під капотом

Головний блок із запобіжниками та реле

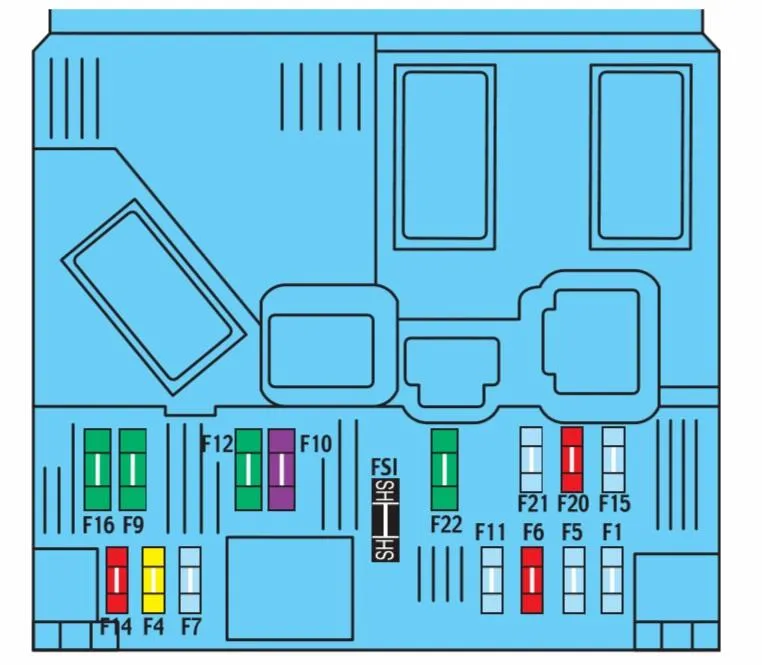

Загальна схема

Позначення

Запобіжники

• F1 20A Комп'ютер керування двигуном – живлення електричного блоку керування двошвидкісною групою електровентилятора
• F2 15A звукова сигналізація
• F3 10A передній та задній склоомивачі
• F4 20A Омивачі фар
• F5 15A + акумулятор Система підігріву палива DV6 – паливний насос TU5JP4
• F6 10A + після контакту комп'ютер та здвоєне реле систем ABS/ESP – датчик кута повороту рульового колеса – гірометр вимірювач прискорення системи контролю стабільності – механізм електронасоса підсилювача рульового колеса
• F7 10A контактний датчик гальмування – кінцевий вимикач педалі зчеплення
• F8 25A обмотка стартера
• F9 10A після контакту модуль блокування захисту 3 реле – електродвигун коректора напрямку фар
• F10 30A керування котушкою запалювання TU5JP4 – керування інжектором TU5JP4 – живлення електромагнітного клапана насоса системи упорскування DV6
• F11 40A включення реле нагнітального вентилятора
• F12 30A управління малою та великою швидкістю переднього склоочисника
• F13 40A після контакту живлення СМ (інтелектуальний сервісний модуль)
• F14 30A керування насосом рекуперації температури відпрацьованих газів
• F15 10A права фара далекого світла
• F16 10A ліва фара далекого світла
• F17 15A ліва фара ближнього світла
• F18 15A права фара ближнього світла
• F19 15A Електроклапан очищення резервуару TU5JP4 – кисневі датчики на вході та виході TU5JP4 – електроклапан системи обігріву повітря турбонаддува 1-2 DV6
• F20 10A датчик наявності рідини в паливі DV6 – електроклапан регулювання тиску в турбокомпресорі DV6 – електромагнітний клапан регулювання температури на випуску
  F21 5A повітряний витратомір DV6 – живлення електричного блоку управління двошвидкісною групою електровентилятора модуль максі запобіжників (PSF1)

Реле

• R1 головне реле комп'ютера керування двигуном
• R2 реле силового ланцюга комп'ютера керування двигуном
• R3 реле системи подачі повітря
• R4 реле очищувача вітрового скла
• R5 реле малої швидкості переднього склоочисника – реле великої швидкості переднього склоочисника
• R6 реле розподільника + після контакту
• R7 реле вентилятора системи кондиціювання
• R8 реле стартера
• R9 реле переднього склоомивача
• R10 реле заднього склоомивача
• R11 реле омивача фар
• R12 реле звукового сигналу

Блок на кришці акумуляторної батареї

Про його розташування можете подивитися в даному відео, а заразом дізнатися як поміняти акумулятор на Peugeot Partner.

Схема

Позначення схеми

1. Модуль стану заряджання – 5А
2. Діагностичний роз'єм – 15А
3. Опір вимикачі педалі гальма – 15А
4. -
5. Живлення групи електронасоса підсилювача рульового керування – 80А
6. Модуль керування попереднім пост-обігрівом – 70А
7. Модуль блокування захисту 3 реле – 100А
8. -
9. -
10. Просте реле захисту двигуна – 30А

Блоки в салоні

Основні блоки під панеллю ліворуч

Загальна схема

Опис запобіжників

1. 15А – Очищувач заднього скла
2. -
3. 5А – Подушка безпеки
4. 10А – Кондиціонер, діагностичний роз'єм, дзеркало заднього виду, регулятор фар
5. 30А – Склопідйомники
6. 30А – Замки
7. 5А – Задній плафон, передній плафон індивідуального освітлення, люк у даху
8. 20А – Автомагнітола, CD-чейнджер, дисплей, блок контролю тиску повітря у шинах, охоронна сигналізація та сирена
9. 30А – Розетки 12 В передня та задня
10. 15А – Верхня частина кермової колонки
11. 15А – Ланцюг малого струму замку запалювання
12. 15А – Датчик дощу та освітленості, подушка безпеки
13. 5А – Панель приладів
14. 15А – Парктронік, панель керування кондиціонером, система гучного зв'язку
15. 30А – Живлення системи блокування замовників
16. -
17. 40А – Підігрів заднього скла та дзеркал

За прикурювач відповідає запобіжник номер – 9.

Опис реле

• R1 – Реле переднього імпульсного склопідйомника
• R2 – Реле очищувача заднього скла
• R3 – Реле аксесуарів + АСС
• R4 – Реле блокування дверей
• R5 – Реле супер блокування задніх дверей
• R6 – Реле супер блокування передніх дверей
• R7 – Реле пробудження комп'ютера
• R8 – Реле заднього скла з обігрівом

Схема 2 блоки

Розшифровка елементів

1. -
2. 20А – Підігрів сидінь
3. -
4. 15А – Реле складаних дзеркал заднього виду
5. 15А – Реле розетки для підключення холодильної камери

Додатковий блок

За наявності в комплектації автомобіля відповідних систем на ньому встановлюється додатковий блок запобіжників для зчіпного пристрою та причепа, а також інших кузовних модифікацій і платформ з кабіною. Він розташований за обмежувальною перегородкою праворуч.

Загальна схема

Тут розташовані:

• 15А – реле замка запалювання, опційний генератор
• 15А – Живлення причепа 12В
• 15А – Ланцюг постійного живлення трансформаторів
• 40А – Аварійні вогні

Інструкція з експлуатації

Чи не знайшли відповідь на своє запитання? Ознайомтеся з оригінальною інструкцією з експлуатації Пежо Партнер: “ завантажити ”
