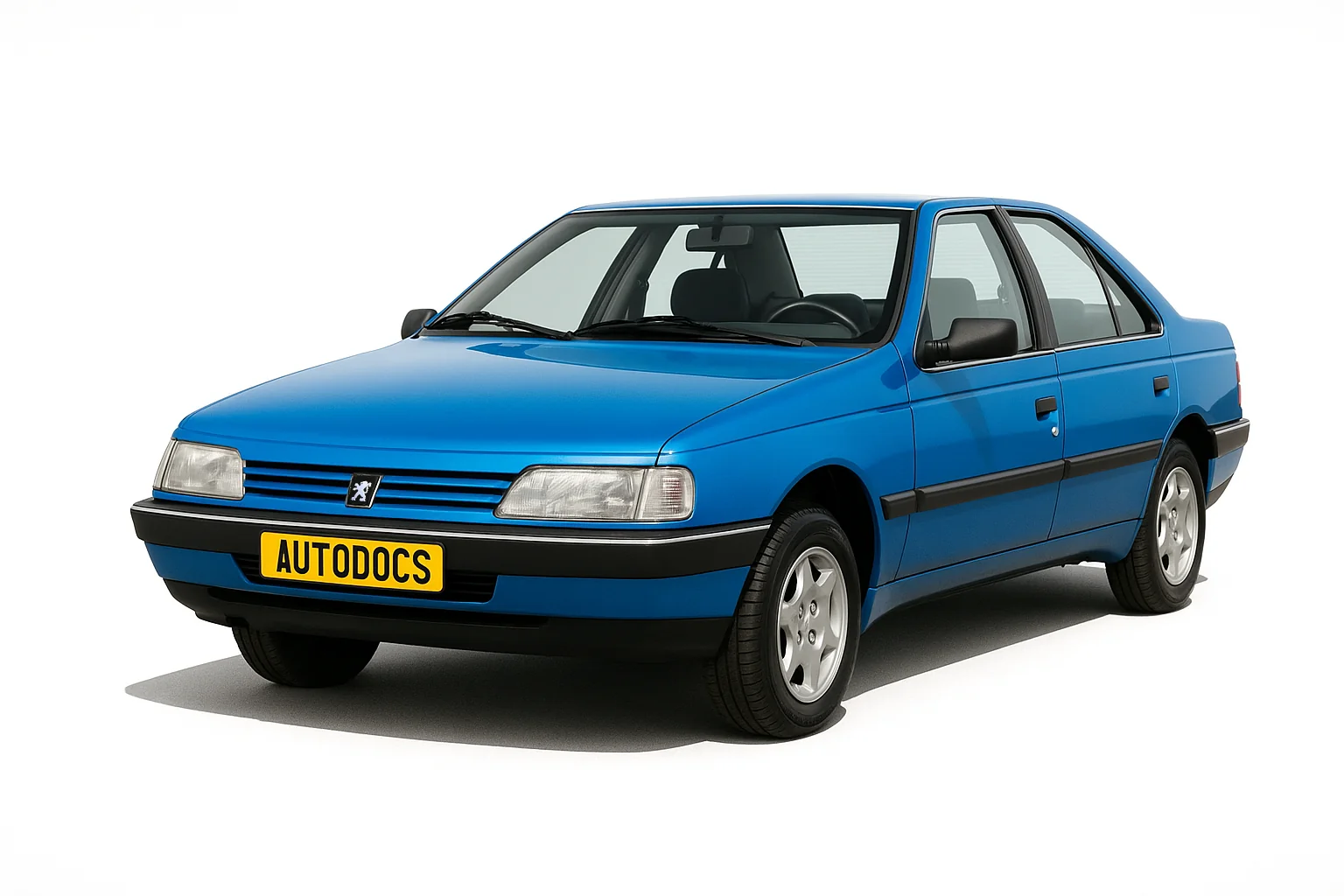

Peugeot 405 випускався в 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 та 1997 роках з кузовами седан та універсал. Ми представляємо вашій увазі опис блоків із запобіжниками та реле пежо 405 та їх схеми.

Залежно від року випуску та комплектації автомобіля можливе різне виконання блоків та розміщення запобіжників та реле. Найбільші зміни торкнулися рестайлінгової моделі.

Запобіжники та реле під капотом

Розташування блоку із запобіжниками

Фото – схема

Призначення

• вентилятора системи охолодження;
• АВС;
• паливного насосу;
• датчика кисню;
• електронного контрольного пристрою керування двигуном.

Інші елементи запобіжників і реле розташовані в різних частинах підкапотного простору, як запобіжник двигуна вентилятора радіатора:

Більш детальну інструкцію ви можете знайти в інструкції з ремонту.

Блок із запобіжниками у салоні

Щоб отримати доступ до нього, треба повернути гвинт кріплення захисної кришки в лівій частині приладової панелі.

Варіант 1

Світлина

Схема

Опис

1. Обігрів заднього скла, обігрів дзеркал 15А/20А
2. Ліхтарі габаритні задні ліві 5А
3. Фари протитуманні, керування передніми протитуманними фарами 5А
4. Фари габаритні передні, освітлення номерного знака та приладового щитка, освітлення годинника та регулювання освітленості 10А
5. Запалювання, тимчасова затримка вимикання освітлення салону, контрольні лампи рівня масла та гальмівної рідини, ручного гальма та тахометра, ліхтарі заднього ходу, запобіжник вентилятора 10А
6. Додаткові пристрої, склоочисники/омивачі, ліхтарі гальмування, освітлення салону 15А
7. Аварійні вогні 15А/20А
8. Запобіжник живлення склопідйомника, люка, годинник, блокування дверей, освітлення салону та багажника, пам'ять радіоприймача 20А
9. Радіоприймач, акумулятор та приладдя 5А
10. Обігрівач заднього скла, запобіжник підйому скла та люка, регулювання дзеркала, обігрів сидінь, покажчики поворотів, годинник 15А
11. Ліхтарі габаритні задні праві 5А
12. Антиблокувальна система гальм 10А
13. Електричні підйомники заднього скла 20А
14. Електричні підйомники переднього скла, відкриття люка 25А.
15. Електричний звуковий сигнал, прикурювач 15А
16. Повітряний звуковий сигнал, прикурювач 20А
17. Фара додаткова ліва
18. Фара додаткова права 5А
19. Кондиціювання 25А
20. Не використаний 5А

Варіант 2

Схема

Призначення

Залежно від року випуску, за прикурювач відповідає запобіжник номер 15 чи 16 на 20А.
