Пежо 207 блоки із запобіжниками

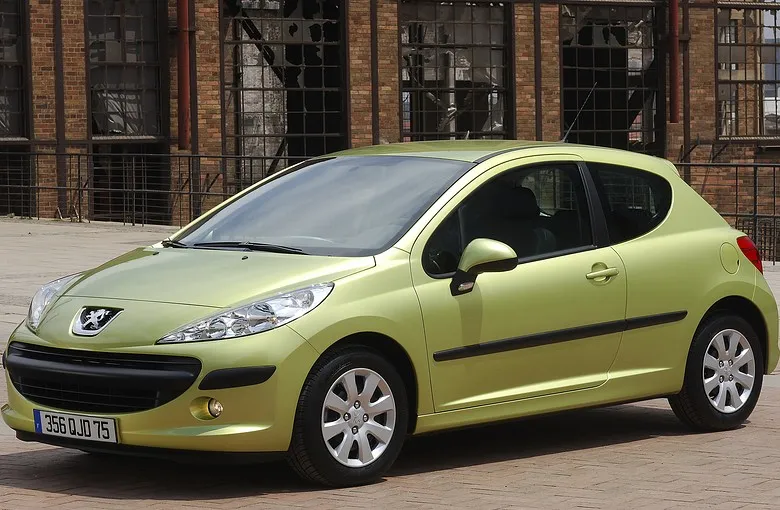

Peugeot 207 вироблявся в 2006, 2007, 2008, 2009, 2010, 2011 та 2012 роках. У 2009 був визнаний автомобілем, що найбільше продається в Європі в своєму класі, і отримав рестайлінг, який торкнувся як і інтер'єру, так і зовнішнього вигляду. Вироблявся з версіями кузова: хетчбек, SW (універсал) та СС (купе-кабріолет). Ми пропонуємо ознайомитися зі схемами блоків запобіжників пежо 207 та їх докладним описом, покажемо місця розташування, а також виділимо запобіжник прикурювача.

У даній моделі передбачені 2 блоки із запобіжниками та реле.

Блок із запобіжниками у салоні

Він розташований під панеллю приладів з лівого боку. Що отримати доступ треба зняти з фіксаторів кришку, потягнувши за її верхню частину і потім повністю дістати.

Самі запобіжники перебувають у нижній частині. Порядковий номер вказано збоку.

Фото – схема

Позначення

1. 15 A Очищувач заднього скла
2. Вільний.
3. 5 A ЕБУ подушок безпеки та піротехнічні натягувачі.
4. 10 A Контактор педалі зчеплення, діагностичний роз'єм, світлочутливе дзеркало заднього виду, кондиціонер повітря, датчик положення рульового колеса, насос для подачі присадки в фільтр сажі (на дизелях).
5. 30 A Електросклопідйомники склопідйомники , шторка, задні панорамні імпульсні дахи (SW).
6. 30 A Передні імпульсні електросклопідйомники, живлення приводу бічних дзеркал заднього виду.
7. 5 A Плафони освітлення передній, підсвічування та задній на протисонячному, плафони індивідуального козирку, підсвічування ящика рукавички.
8. 20 A Автомагнітола дисплей, годинник, підрульові радіотелефон перемикачі, багатофункціональний, комутаційний блок причепа.
9. 30 A Розетка 12 В передня, розетка 12 В задня (SW).
10. 15 A Вільний.
11. 15 A Діагностичний роз'єм, ланцюг слабкого струму замку запалювання, ЕБУ автоматичної коробки передач.
12. 15 A Датчик дощу/освітлення, підсилювач, комутаційний блок причепа, модуль навчального автомобіля.
13. 5 A Комутаційний блок двигуна, реле системи ABS, двофункціональний контактор гальмівної системи.
14. 15 A Комбінація безпеки приладів, коректор, панель фар, кондиціонер контрольних повітря ламп ременів, система “вільні руки”, ЕБУ парктроніка, подушки безпеки.
15. 30 A Замикання замків.
16. Вільний
17. 40 A Обігрів заднього скла та зовнішніх дзеркал заднього виду.
18. SH – Шунт PARC.

За прикурювач відповідає запобіжник номер 9 на 30 А.

Окремо знаходяться: G39 – 20 A Вільний та G40 – 20 A Обігрів сидінь водія та пасажира.

Запобіжники та реле під капотом

Розташовується цей блок у моторному відсіку з лівого боку біля акумулятора під захисною кришкою, докладніше дивіться у відео. Усередині нього також знаходяться і реле.

Схема

Позначення

• F1 20 A Живлення ЕБУ двигуна та реле електродвигуна вентилятора системи охолодження, електромагнітні клапани системи
  розподілу та адсорбера (1,6 л THP 16V), датчик витрати повітря (на дизелях), паливний насос високого тиску (на дизелях), датчик води у дизпаливі, електроклапани системи рециркуляції газів, що відпрацювали, підігрів повітря (на дизелях).
• F2 15 A Звуковий сигнал.
• F3 10 A Омивачі вітрового та заднього скла.
• F4 20 A Омивач фар.
• F5 15 A Паливний насос (на бензинових двигунах), електромагнітні клапани системи турбонаддува (1,6 л THP 16V).
• F6 10 A Датчик швидкості руху, автоматична коробка передач.
• F7 10 A Електричний підсилювач рульового керування, реле комутатора із системою захисту (на дизелях).
• F8 25 A Вимикач стартера.
• F9 10 A ЕБУ систем ABS/ESP, контактор гальмівної педалі.
• F10 30 A Компоненти системи ЕСУД двигуна (бензиновий двигун: котушки запалювання, електроклапани, кисневі датчики, інжектори, підігрівачі, керований термостат) (дизельний двигун: електроклапани, підігрівачі).
• F11 40 A Вентилятор системи кондиціювання повітря.
• F12 30 A Повільна/швидка швидкість очищувача вітрового скла.
• F13 40 A Живлення інтелектуального комутаційного блоку (+ після замку запалювання).
• F14 30 A Підігрівач дизельного палива.
• F15 10 A Ліва фара далекого світла.
• F16 10 A Права фара далекого світла.
• F17 15 A Ліва фара ближнього світла.
• F18 15 A Права фара ближнього світла.

Знизу блоку знаходяться запобіжники високої потужності (максі запобіжники – MF).

Розшифровка

MF1 70 A Вентилятор системи охолодження.
MF2 20 A/30 A Насос ABS/ESP.
MF3 20 A/30 A Електро клапани ABS/ESP.
MF4 60 A Живлення інтелектуального комутаційного блоку.
MF5 60 A Живлення інтелектуального комутаційного блоку.
MF6 30 A Додатковий вентилятор системи охолодження двигуна (1,6 л THP 16V).
MF7 80 A Блок запобіжників салону.
MF8 30 A Вільний.
MF9 80 A Блок системи підігріву (на дизелях).
MF10 80 A Електричний підсилювач рульового керування.
MF11 40 A Електричний двигун Valvetronic (1,6 л THP 16V).

Інструкція з експлуатації

Повну інформацію про ремонт та обслуговування пежо 207, ви знайдете в посібнику з експлуатації: “ завантажити ”
