Пежо 106 блоки із запобіжниками

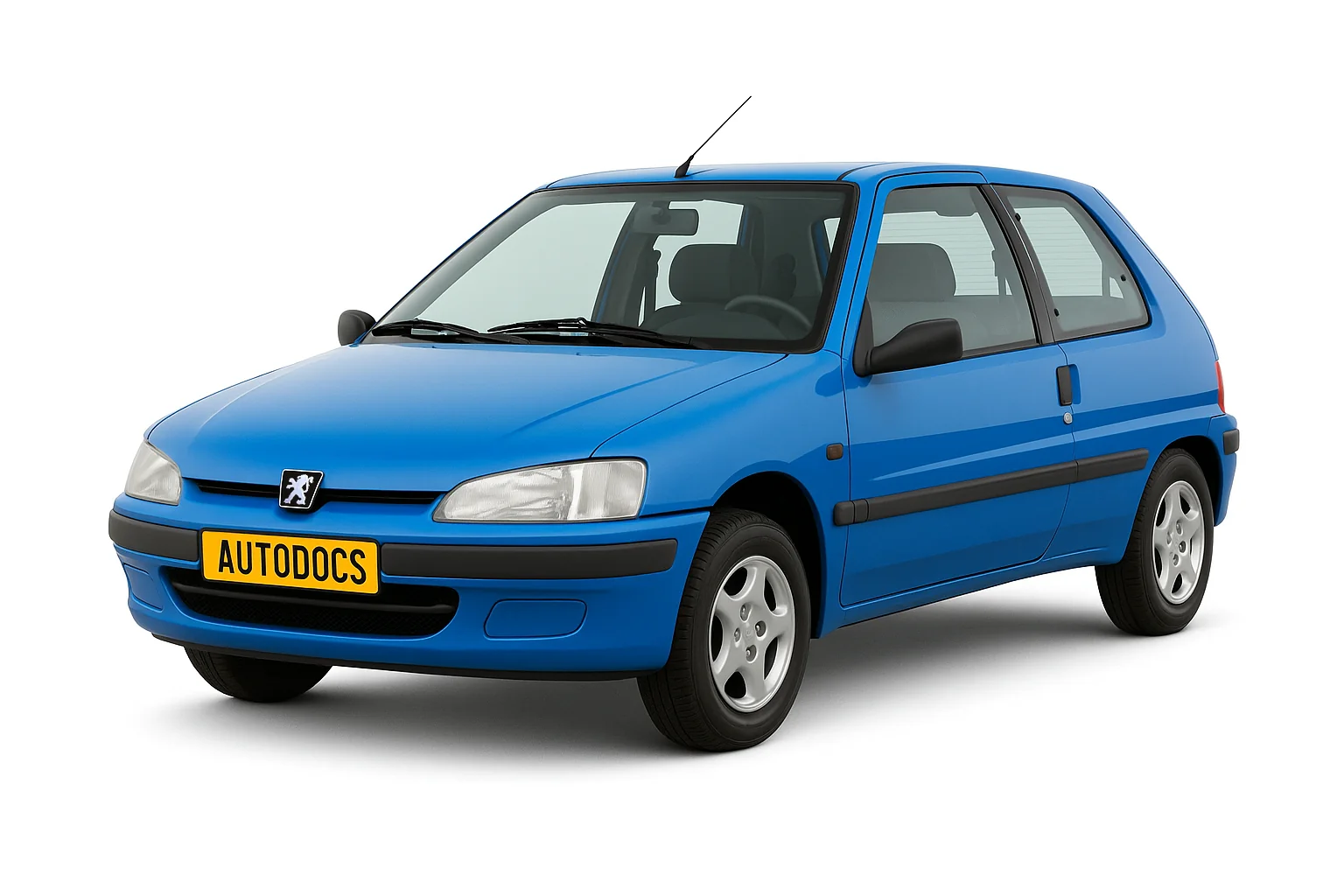

Peugeot 106 , міський супер компактний автомобіль, з'явився на ринку в 1991 році. Випускався далі в 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 та 2003 році. За цей період ця модель була повністю оновлена. Як наступник використовується модель 107 . Ми надамо опис блоків із запобіжниками та їх схеми для пежо 106.

Запобіжники під капотом пежо 106

Розташований біля стійки під кришкою.

Загальна схема

Опис схеми

1. 10/15А – Система упорскування паливо
2. 30А – Вентилятор системи охолодження двигуна
3. 10/30А – ABS
4. 30А – Вентилятор системи охолодження двигуна
5. 10/30А – ABS
6. 15/20A – передні протитуманні фари
7. 15А – Далеке світло
8. 30А – Омивач фар
9. 10А – Паливний насос
10. 15/20/30А – Автоматична коробка передач
11. 5А – Лямбда зонд
12. 10А – Ліва фара далекого світла
13. 10А – Права фара далекого світла
14. 10А – Ліва фара ближнього світла
15. 10А – Права фара ближнього світла

Залежно від комплектації та року випуску можлива наявність додаткових запобіжників великої потужності на перемикачі освітлення, основного блоку із запобіжниками та протиугінного пристрою, а також реле.

Блок із запобіжниками у салоні

Він знаходиться з лівого боку панелі приладів. Для доступу треба натиснути на фіксатор зверху та потягнути на себе.

Схема

Позначення

1. 5А - Омивач фар. коректор вертикального напрямку світлових пучків фар.
2. 25А – Вентилятор системи вентиляції та опалення.
3. 15А – Компресор повітряного кондиціонера, вимикач повітряного кондиціонера рециркуляції повітря, вимикач обігрівача заднього скла та сидінь.
4. 15А – Автомагнітола, ліхтар місцевого підсвічування, підсвічування туалетного дзеркала.
5. 30А – Обігрівач заднього скла, прикурювач, звуковий сигнал.
6. 10А - Аварійна світлова сигналізація.
7. 10А – Ліхтарі заднього ходу, сигналізатори та індикатори на приладовій дошці, тахометр, вимикач протиугінної сигналізації, ЕБУ
8. 20А – Автомагнітола, центральний електричний замок дверей, електронний протиугінний код, сигналізація, годинник у приладовій дошці, ЕБУ кондиціонера повітря, плафон, освітлення багажника.
9. 30А – Вимикач склоочисника вітрового скла, звуковий сигнал забутого включеного габаритного освітлення, електродвигун склоочисника заднього скла, вимикач електричних склопідйомників та електричного регулювання дзеркал, приладова дошка, підсвічування кишень для багажу у дверях.
10. 30А – Живлення електричних скло підйомників передніх дверей.
11. 5А – Задній протитуманний ліхтар та індикатор його включення на дошці.
12. 5А – Задні ліві та неважливо праві габаритні ліхтарі. підсвічування приладової дошки (реостат).
13. 5А – Освітлення номерного знака, задні праві габаритні ліхтарі, замок запалювання, панель управління опаленням та вентиляцією, автомагнітола, обігрів сидінь.

За прикурювач відповідає запобіжник номер 5 на 30А.
