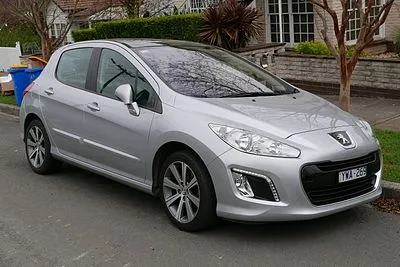

Перше покоління Peugeot 308 виробляли у 2007, 2008, 2009, 2010, 2011 і 2012 роках. Після рестайлінгу друге покоління випускалося в 2013, 2014, 2015, 2016, 2017, 2018 і до теперішнього часу. Найбільш поширеними варіантами кузова є: хетчбек, седан, універсал SW, купе СС. У даній публікації ми покажемо де знаходяться блоки з запобіжниками і реле в пежо 308 з їхніми схемами і відзначимо запобіжник прикурювача.
Зміст
Розташування
| № | Опис елементів |
|---|---|
| 1 | Електронний блок управління ABS |
| 2 | Акумуляторна батарея |
| 3 | Реле приводу речового ящика з блокуванням системою центрального замка |
| 4 | Блок управління складанням даху - за правою задньою оздоблювальною панеллю |
| 5 | Діагностичний роз'єм (DLC) |
| 6 | Реле системи освітлення в денний час |
| 7 | Блок керування електрообладнанням дверей водія |
| 8 | Блок керування електрообладнанням лівих задніх дверей |
| 9 | Блок керування електрообладнанням дверей пасажира |
| 10 | Блок керування електрообладнанням правих задніх дверей |
| 11 | Блок керування ESP (система підтримки курсової стійкості) |
| 12 | Реле системи керування двигуном |
| 13 | Електронний блок керування двигуном (ECM) |
| 14 | Блок керування електродвигуном вентилятора системи охолодження |
| 15 | Блок запобіжників/реле, моторний відсік 1 |
| 16 | Блок запобіжників/реле, моторний відсік 2 |
| 17 | Блок запобіжників/реле, моторний відсік 3 |
| 18 | Блок запобіжників/реле, моторний відсік 4 |
| 19 | Блок запобіжників/реле, приладова панель 1 |
| 20 | Блок запобіжників/реле, приладова панель 2 |
| 21 | Звуковий сигнал |
| 22 | Блок керування системою стеження за розміткою |
| 23 | Багатофункціональний блок керування 1- у блоці запобіжників/реле під приладовою панеллю 1 |
| 24 | Багатофункціональний блок керування 2- вбудований у блок запобіжників/реле в моторному відсіку 1 |
| 25 | Багатофункціональний блок керування 3- у блоці запобіжників/реле під приладовою панеллю 1 |
| 26 | Блок керування системою паркування - за лівою задньою оздоблювальною панеллю |
| 27 | Блок керування підігрівом сидіння водія |
| 28 | Блок керування підігрівом сидіння пасажира |
| 29 | Блок керування електрообладнанням рульової колонки |
| 30 | Електронний блок керування SRS |
| 31 | Електронний блок керування трансмісією (TCM) - Трансмісія ASM |
Блоки під капотом
У моторному відсіку розташовані 2 блоки із запобіжниками. Один на акумуляторній батареї, другий поруч із ним. Детальніше дивіться у відео.
Основний блок із запобіжниками
Варіант 1
| № | A | Позначення |
|---|---|---|
| F10 | 30 | Компоненти системи електронного керування бензиновим двигуном: котушки запалювання, електромагнітні клапани, датчики концентрації кисню, форсунки, елементи системи підігріву, паливний насос, електронний термостат; дизельним двигуном: електромагнітні клапани, елементи системи підігріву. |
| F20 | 10 | Електронний термостат, електромагнітні клапани системи регулювання подачі палива, електромагнітний клапан системи регулювання тиску турбонаддуву (дизельний двигун), датчик рівня охолоджувальної рідини (дизельний двигун) |
| F19 | 15 | Підігрівач масляних парів (1,4 л 16V і 1,6 л VTi 16V), електромагнітний клапан адсорбера (1,4 л 16V і 1,6 л VTi 16V), датчики концентрації кисню (бензиновий двигун), електромагнітні клапани системи охолодження повітря (дизельний двигун) |
| F18 | 15 | Права фара (ближнє світло) |
| F17 | 15 | Ліва фара (ближнє світло) |
| F16 | 10 | Ліва фара (дальнє світло) |
| F15 | 10 | Права фара (дальнє світло) |
| F4 | 20 | Омивач фар |
| F2 | 15 | Звуковий сигнал |
| F10 | 10 | Діагностичний роз'єм, фари зі спрямованим світлорозподілом, датчик витрати повітря (дизельний двигун), насос для подачі присадки в фільтр сажі (дизельний двигун) |
| F21 | 10 | Ланцюг датчика швидкості руху автомобіля, ЕБУ систем ABS/ESP |
| F7 | 5 | Живлення реле вентилятора системи охолодження двигуна, вимикач реле системи Valvetronic (1,4 л 16V і 1,6 л VTi 16V), охолодження турбонаддува (1,6 л THP 16V), датчик витрати повітря (1,6 л HDI 16V) |
| F12 | 10 | ЕБУ підсилювача рульового керування, автоматична коробка передач, датчик рівня охолоджувальної рідини |
| F8 | 30 | Мала/велика швидкість роботи очищувача вітрового скла |
| F14 | 25 | Вимикач стартера |
| F3 | 30 | Електромагнітний клапан тиску турбонаддуву |
| F13 | 10 | Запобіжник омивача пежо 308 переднього і заднього скла |
| F11 | 40 | Живлення інтелектуального комутаційного блоку ("+" від замка запалювання) |
| F1 | 40 | Електровентилятор системи кондиціонування |
| F5 | 20 | Живлення ЕБУ двигуна, електроклапани насос-форсунки та система рециркуляції відпрацьованих газів EGR (на двигуні 2,0 л HDI 16V), форсунки (на двигуні 2,0 л HDI 16V) |
| F6 | 15 | Електромагнітні клапани адсорбера, електричний редукційний клапан системи турбонаддуву (двигун 1,6 л THP 16V), підігрівач масляних парів (1,6 л THP 16V), підігрівач дизельного палива (1,6 л HDI 16V) |
Варіант 2
| № | A | Позначення |
|---|---|---|
| F1 | 20 | Живлення ЕБУ двигуна, електроклапани насоса-форсунки та система рециркуляції відпрацьованих газів EGR (на двигуні 2 л HDI 16V), форсунки (на двигуні 2 л HDI 16V) |
| F2 | 15 | Звуковий сигнал |
| F3 | 10 | Омивач вітрового скла |
| F4 | 20 | Омивач фар |
| F5 | 15 | Електромагнітні клапани адсорбера, електричний редукційний клапан системи турбонаддуву, підігрівач масляних парів, підігрівач дизельного палива (на двигуні 1,6 л HDI 16V) |
| F6 | 10 | Ланцюг датчика швидкості руху автомобіля, ЕБУ систем ABS/ESP |
| F7 | 10 | ЕБУ підсилювача рульового керування, автоматична коробка передач, датчик рівня охолоджувальної рідини |
| F8 | 25 | Вимикач стартера |
| F9 | 10 | Діагностичний роз'єм, адаптивні фари, датчик витрати повітря (на дизелі), насос для подачі присадки в фільтр сажі (на дизелі), приводи зовнішніх дзеркал |
| F10 | 30 | Компоненти системи електронного керування двигуном (на бензиновому: котушки запалювання, електромагнітні клапани, датчики кисню, форсунки, елементи системи підігріву, паливний насос, електронний термостат; на дизелі: електромагнітні клапани, елементи системи підігріву) |
| F11 | 40 | Електровентилятор системи кондиціонування |
| F12 | 30 | Мала/велика швидкість роботи очищувача вітрового скла |
| F13 | 40 | Живлення інтелектуального комутаційного блоку ("+" від замка запалювання) |
| F14 | 30 | Peugeot 308/308 SW Електромагнітний клапан тиску турбонаддуву (Peugeot 308 СС Не використовується) |
| F15 | 10 | Права фара дальнього світла |
| F16 | 10 | Ліва фара дальнього світла |
| F17 | 15 | Ліва фара дальнього світла |
| F18 | 15 | Права фара дальнього світла |
| F19 | 15 | Підігрівач масляних парів (1,6 л VTI 16V), розвантажувальний електроклапан адсорбера (1,6 л VTI 16V), датчики кисню (на бензинових двигунах), електромагнітні клапани системи охолодження повітря (дизель). |
| F20 | 10 | Електронний термостат, електромагнітні клапани системи регулювання подачі палива, електромагнітний клапан системи регулювання тиску турбонадуву (дизель), датчик рівня охолоджувальної рідини (на дизелі) |
| F21 | 5 | Живлення реле вентилятора системи охолодження двигуна, керування реле Valvetronic (1,6 л 16V), охолодження турбонадува (1,6 л TFIP 16V), датчик витрати повітря (1,6 л FIDI 16V) |
Блок на кришці акумулятора
Варіант 1
| № | A | Призначення плавких запобіжників |
|---|---|---|
| F1 | 15 | Коробка передач (секвентальна або автоматична) |
| F2 | 15 | Діагностичний роз'єм, денні ходові вогні |
| F3 | 5 | Двофункціональний контактор гальмівної системи |
| F4 | Резерв | |
| F10 | 80 | Електронасос гідропідсилювача рульового керування |
| F9 | 70 | ЕБУ системи підігріву (дизельний двигун) |
| F8 | 100 | Блок комутатора та системи захисту |
| F7 | Резерв | |
| F6 | 30 | Електронасос секвентальної коробки передач |
| F5 | Електродвигун системи Valvetronic (1,6 л THP 16V) |
Максі запобіжники
| № | A | Призначення |
|---|---|---|
| MF1 | 50 | Електродвигун системи охолодження |
| MF2 | 50 | Блок запобіжників у панелі приладів |
| MF3 | 80 | Інтелектуальний комутаційний блок |
| MF4 | Не використовується | |
| MF5 | 50 | ЕБУ системи ABS/ESP |
| MF6 | 30 | ЕБУ системи ABS/ESP |
| MF7 | 80 | Інтелектуальний комутаційний блок |
| MF8 | Не використовується |
Варіант 2
| № | A | Призначення |
|---|---|---|
| F1 | Не використовується | |
| F2 | 5 | Двофункціональний контактор гальмівної системи |
| F3 | 5 | Процесор ланцюга заряду АКБ |
| F4 | 25 | Електромагнітні клапани ABS/ESP |
| F5 | Не використовується | |
| F6 | 15 | Коробка передач (механічна або автоматична) |
Максі запобіжники
| № | A | Призначення |
|---|---|---|
| MF1 | Не використовується | |
| MF2 | 30 | Комутаційний блок причепа |
| MF3 | 50 | Блок електричних запобіжників у салоні |
| MF4 | 80 | Інтелектуальний комутаційний блок |
| MF5 | 80 | Інтелектуальний комутаційний блок |
| MF6 | Не використовується | |
| MF7 | 30 | Підігрів сидінь |
| MF8 | 20 | Омивач фар |

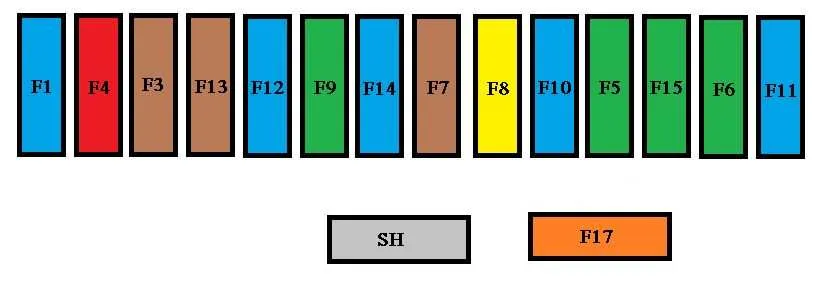

Блок у салоні
Цей блок запобіжників розташований під панеллю приладів (з лівого боку).
Варіант 1
| № | A | Призначення |
|---|---|---|
| F11 | 15 | Ланцюг малого струму замка запалювання |
| F6 | 30 | Задні склопідйомники |
| F15 | 30 | Замикання замків і суперблокування |
| F5 | 30 | Передні склопідйомники, живлення, приводи складних дзеркал заднього виду, шторка панорамного даху |
| F10 | 15 | |Підрульові перемикачі, сирена охоронної сигналізації, ЕБУ системи охоронної сигналізації |
| F8 | 20 | Аудіосистема, радіотелефон, CD-чейнджер, багатофункціональний дисплей, система контролю тиску повітря в шинах |
| F7 | 5 | Передній і задній плафони, плафони індивідуального освітлення, задні спот-плафони, підсвічування дзеркал на протисонячних козирках, підсвічування речового ящика, переносна лампа |
| F14 | 15 | Багатофункціональний дисплей, підсилювач, пристрій Hands free, датчик дощу/освітленості, ЕБУ системи попередження при заїзді на стоянку (парктронік), комутаційний блок причепа, система попередження про ненавмисний перетин лінії дорожньої розмітки |
| F9 | 30 | Розетка 12 В передня, запобіжник прикурювача |
| F12 | 15 | Комбінація приладів, панель сигнальних ламп ременя і подушки безпеки переднього пасажира, кондиціонер, блок пам'яті сидіння водія, вимикачі в зоні сидінь 2-го ряду, модуль навчального автомобіля |
| F13 | 5 | Електронний блок системи керування двигуном, подушки безпеки, важіль селектора секвентальної автоматичної коробки передач секвентального типу |
| F3 | 5 | ЕБУ подушок безпеки та піротехнічних переднатягувачів |
| F4 | 10 | Контактор педалі зчеплення і двофункціональний контактор гальмівної системи, внутрішньосалонне світлочутливе дзеркало заднього виду, кондиціонер повітря, датчик положення рульового колеса, автоматична коробка передач, комутаційний блок системи захисту |
| F1 | 15 | Очищувач заднього скла |
| F17 | 40 | Обігрів заднього скла та зовнішніх дзеркал заднього виду |
| SH | — | Шунт PARC |
За прикурювач відповідає запобіжник номер 9 на 30А.
Окремо розміщено такі елементи:
| № | A | Позначення |
|---|---|---|
| G36 | 30 | Підігрів сидінь водія та пасажира. |
| G37 | 5 | Блок пам'яті налаштувань місця водія, регулятор підсвічування. |
| G38 | 30 | Блок пам'яті сидіння водія. |
| G39 | 30 | Ланцюг живлення комутаційного блока причепа. |
| G40 | 30 | Підсилювач Hi-Fi. |
Варіант 2
| № | A | Позначення |
|---|---|---|
| F1 | 15 | Очищувач заднього скла |
| F2 | 30 | Маса системи замикання замків і суперблокування |
| F3 | 5 | ЕБУ подушок безпеки та піронатягувачів |
| F4 | 10 | Контактор педалі зчеплення та двофункціональний контактор гальмівної системи, усередині салонне світлочутливе дзеркало заднього виду, кондиціонер повітря, датчик положення рульового колеса, автоматична коробка передач, блок комутатора та системи захисту |
| F5 | 30 | Передні імпульсні склопідйомники, живлення приводу складних дзеркал заднього виду, шторка панорамного даху |
| F6 | 30 | Задні імпульсні склопідйомники, комутаційний блок причепа, задні імпульсні склопідйомники |
| F7 | 5 | Передній і задній плафони, плафони індивідуального освітлення, задні спот-плафони, підсвічування дзеркал на протисонячних козирках, підсвічування бардачка, переносна лампа |
| F8 | 20 | Автомагнітола, радіотелефон, CD-чейнджер, багатофункціональний дисплей, контроль тиску повітря в шинах |
| F9 | 30 | Розетка 12 В передня |
| F10 | 15 | Підрульові перемикачі, сирена, ЕБУ охоронної сигналізації |
| F11 | 15 | Ланцюг слабкого струму замка запалювання |
| F12 | 15 | Комбінація приладів, панель сигналізаторів ременя і подушки безпеки переднього пасажира, кондиціонер повітря, блок пам'яті сидіння водія, вимикачі в зоні сидінь 2го ряду, модуль навчального автомобіля |
| F13 | 5 | Електронний блок системи керування двигуном, подушки безпеки, важіль селектора секвентальної автоматичної коробки передач, комутаційний блок причепа, комутаційний блок |
| F14 | 15 | Багатофункціональний дисплей, підсилювач, гарнітура "вільні руки", датчик дощу/освітленості, ЕБУ системи допомоги під час паркування |
| F15 | 30 | Система замикання замків і суперблокування |
| F17 | 40 | Обігрів заднього скла та зовнішніх дзеркал заднього виду |
| SH | – | Шунт PARC |
За прикурювач у peugeot 308 відповідає запобіжник номер 9 на 30А.
На окремому елементі розташовані такі запобіжники:
| № | A | Позначення |
|---|---|---|
| G36 | 30 | Підігрів сидінь водія та пасажира. |
| G37 | 5 | Блок пам'яті налаштувань місця водія, регулятор підсвічування. |
| G38 | 30 | Блок пам'яті сидіння водія. |
| G39 | 30 | Ланцюг живлення комутаційного блока причепа. |
| G40 | 30 | Підсилювач Hi-Fi. |
