Lexus RX 350 третього покоління випускався у 2009, 2010, 2011, 2012, 2013, 2014 та 2015 роках з позначенням AL10. За цей час модель пройшла рестайлінг. У нашому пості ви знайдете опис запобіжників та реле Lexus RX350 3-го покоління зі схемами монтажних блоків, їх розташуванням та фотографіями. Відзначимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від показаного і залежить від року випуску, рівня електрообладнання та регіону постачання вашого автомобіля.
Зміст
Блоки в салоні
Блок запобіжників

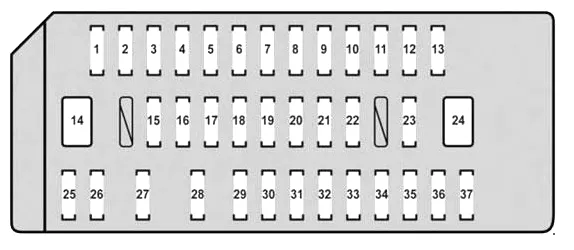

Блок запобіжників у салоні розташований з лівої сторони автомобіля, під панеллю приладів.

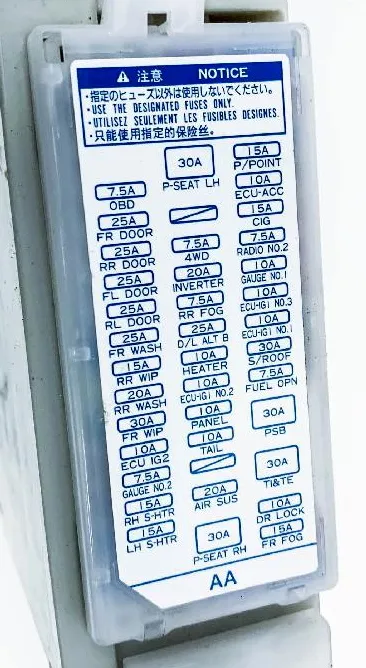

Перевіряйте призначення елементів за вашою схемою на захисному кришці.
| № | A | Призначення |
|---|---|---|
| 1 | 15 | P/POINT – Розетка живлення |
| 2 | 10 | ECU-ACC – Навігація, блок управління електрорегулюваннями дзеркал (2010-2012), мультиплексний блок, багатофункціональний дисплей, індикатор на лобовому склі, клімат-контроль (2013-2015), аудіосистема (2013-2015) |
| 3 | 15 | CIG – Прикурювач (розетка) |
| 4 | 7.5 | RADIO NO. 2 – Аудіосистема, розетка (2010-2012), навігація (2013-2015) |
| 5 | 10 | GAUGE NO. 1 – Аварійна сигналізація, навігація, підсвічування індикатора на лобовому склі, клімат-контроль (2013-2015), система зарядки (2013-2015) |
| 6 | 10 | ECU-IG1 NO. 3 – Блок управління дзеркалами, склоочисник та обмивач, підігрів сидінь, стартер, розетка живлення, люк, система автоматичного управління дальнім світлом (2010-2012), клімат-контроль (2013-2015) |
| 7 | 10 | ECU-IG1 NO.1 – Мультиплексний блок, система електроусилювача керма, блокування селектора АКПП, регулювання рульової колонки, стартер, блок управління АКПП, двері багажного відділення, система перевірки тиску в шинах, система курсової стійкості (2013-2015), система попередньої безпеки (2013-2015) |
| 8 | 30 | S/ROOF – Люк |
| 9 | 7.5 | FUEL OPN – Кришка паливного бака |
| 10 | 30 | PSB – Система попередньої безпеки |
| 11 | 30 | TI&TE – Регулювання рульової колонки |
| 12 | 10 | DR LOCK – Центральний замок |
| 13 | 15 | FR FOG – 2010-2012: Передні протитуманні фари |
| 7.5 | FR FOG – 2013-2015: Передні протитуманні фари | |
| 14 | 30 | P-SEAT LH – Електропривод лівого сидіння |
| 15 | 7.5 | 4WD – Система повного приводу |
| 16 | 20 | INVERTER – 2013-2015: Розетка живлення |
| 17 | 7.5 | RR FOG – Задні протитуманні вогні |
| 18 | 25 | D/LALTB – Мультиплексний блок, центральний замок (2013-2015), двері багажника (2013-2015) |
| 19 | 10 | HEATER – 2010-2012: Кондиціонер |
| 10 | ESP – 2013-2015: Система електроусилювача керма | |
| 20 | 10 | ECU-IG1 NO. 2 – 2010-2012: Кондиціонер, електроніка двигуна, багатофункціональний дисплей, система пасивної безпеки (SRS) |
| 2013-2015: Інтуїтивна система допомоги при паркуванні, система повного приводу, система попередньої безпеки | ||
| 21 | 10 | PANEL – 2010-2012: Перемикач світла, навігація, склоочисник лобового скла, підігрів сидінь, двері багажника, обмивач фар, аудіосистема, кондиціонер, багатофункціональний дисплей, система стабілізації висоти |
| 2013-2015: Перемикач світла, навігація, аудіосистема, багатофункціональний дисплей, блок управління АКПП | ||
| 22 | 10 | TAIL – Габаритні вогні, підсвічування номерного знака, передні протитуманні фари, роз'єм причепа |
| 23 | 20 | AIR SUS – 2010-2012: Пневмопідвіска |
| 24 | 30 | P-SEAT RH – Електропривод правого сидіння |
| 25 | 7.5 | OBD – Бортова діагностика |
| 26 | 25 | FR DOOR – Передній правий склопідйомник, електрорегулювання дзеркала (2013-2015) |
| 27 | 25 | RR DOOR – Задній правий склопідйомник |
| 28 | 25 | FL DOOR – Передній лівий склопідйомник, електрорегулювання дзеркала (2013-2015) |
| 29 | 25 | RL DOOR – Задній лівий склопідйомник |
| 30 | 25 | FR WASH – Обмивач переднього скла |
| 31 | 15 | RR WIP – Задній склоочисник |
| 32 | 20 | RR WASH – Обмивач заднього скла |
| 33 | 30 | FR WIP – Передній склоочисник |
| 34 | 10 | ECU IG2 – 2010-2012: Стартер, інтуїтивна система допомоги при паркуванні, система повного приводу |
| 2013-2015: Електроніка двигуна, система класифікації переднього пасажира, система пасивної безпеки (SRS), лампи стоп-сигналів, блок управління АКПП, блокування рульового колеса | ||
| 35 | 7.5 | GAUGE NO. 2 – 2010-2012: Стартер |
| 2013-2015: Комбінація приладів | ||
| 36 | 15 | RH S-HTR – Підігрів правого сидіння |
| 37 | 15 | LH S-HTR – Підігрів лівого сидіння |
Запобіжники 1 і 3 на 15А відповідають за роботу прикурювача.
Блок реле

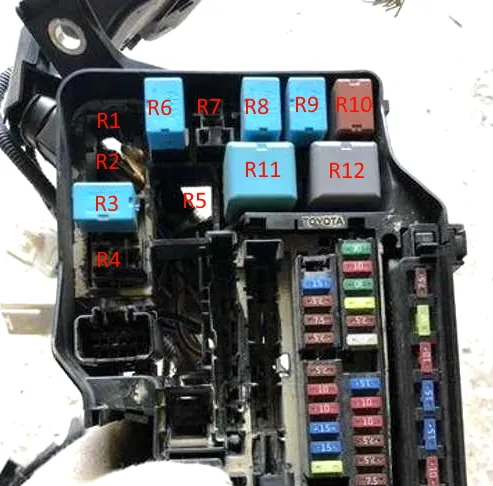

Встановлений за блоком запобіжників.
| № | Позначення |
|---|---|
| R1 | Реле відкриття кришки паливного бака |
| R2 | Реле задніх протитуманних фар |
| R3 | Реле панелі приладів |
Реле управління стоп-сигналами встановлено поруч, окремо поза блоком.
Блоки під капотом
Блок запобіжників і реле

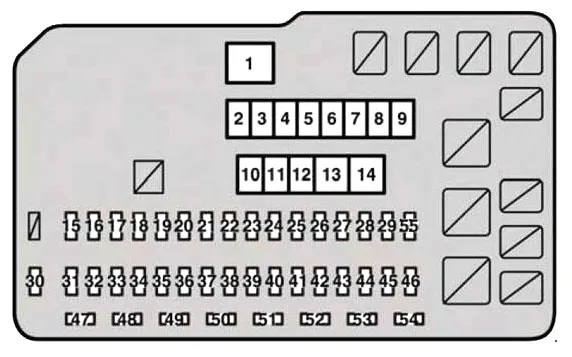

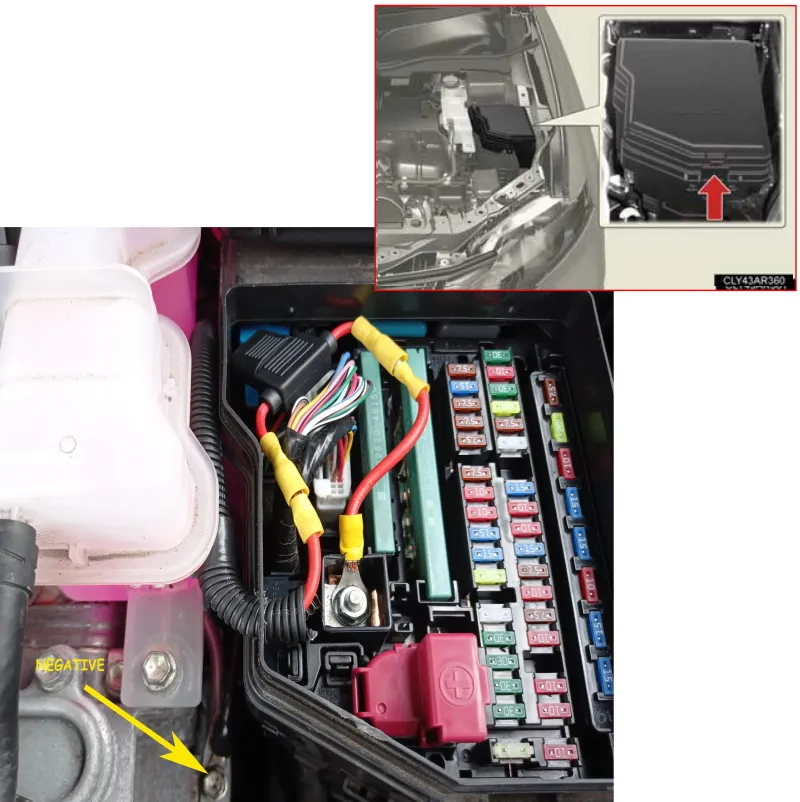

Під капотом, у моторному відсіку з лівої сторони розташований основний блок запобіжників та реле.
| № | A | Призначення |
|---|---|---|
| 1 | 80 | RDI FAN NO. 1 – Вентилятори системи охолодження |
| 2 | 50 | RR DEF – Обігрівач заднього скла |
| 3 | 50 | AIR SUS – 2010-2012: Пневмопідвіска |
| 4 | 50 | HTR – Кондиціонер |
| 5 | – | |
| 6 | – | |
| 7 | 30 | ABS NO.2 – 2010-2012: ABS |
| 2013-2015: Система курсової стійкості | ||
| 8 | 30 | H-LP CLN – Обмивач фар |
| 9 | 30 | PBD – Електропривод відкривання багажника |
| 10 | 30 | ST – Стартер |
| 11 | 50 | PD – 2010-2012: Денні ходові вогні, електроніка двигуна, запобіжники: A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, S-HORN |
| 2013-2015: Запобіжники: A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HORN, SHORN | ||
| 12 | 50 | 2010-2012: ABS |
| ABS NO.1 – 2013-2015: Система курсової стійкості | ||
| 13 | 60 | EPS – Система електроусилювача керма |
| 14 | 140 | ALT – 2010-2012: Запобіжники: FUEL OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERTER, ECU IG1 NO. 1, ECU IG1 NO. 2, PANEL, GAUGE NO. 1 |
| 2013-2015: Запобіжники: IG1 MAIN, TOWING BATT, DEICER, TOWING, STOP, RDI FAN NO. 1, FILTER, RR DEF, AIR SUS, HEATER, ABS NO. 2, H-LP CLN, PBD, ECU-IG1 NO. 1, ECU-IG1 NO. 3, GAUGE NO. 1, ECU-IG1 NO. 2, EPS, FR WIP, RR WIP, FR WASH, RR WASH, RH S-HTR, LH S-HTR, TAIL, PANEL, D/L ALT B, FR FOG, FR DOOR, FL DOOR, RR DOOR, RL DOOR, PSB, P-SEAT LH, P-SEAT RH, TI&TE, FUEL OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERTER, ECU-ACC, P/POINT, CIG, RADIO NO. 2 | ||
| 15 | 30 | AMP1 – Аудіосистема |
| 16 | 30 | EFI MAIN – 2010-2012: Електроніка двигуна, запобіжники: EFI NO. 1, EFI NO. 2 |
| 2013-2015: Електроніка двигуна, блок управління АКПП, запобіжники: EFI NO. 1, EFI NO. 2, F/PMP | ||
| 17 | 30 | AMP2 – Аудіосистема |
| 18 | 30 | IG2 – 2010-2012: Стартер, запобіжники: IGN, GAUGE NO. 2, ECU IG NO. 2 |
| 2013-2015: Запобіжники: IGN, GAUGE NO. 2, ECU IG 2 | ||
| 19 | 25 | IP JB – Центральний замок |
| 20 | 20 | STR LOCK – Стартер |
| 21 | 15 | RAD NO. 3 – 2010-2012: Підсвічування панелі приладів, підсвічування комбінації приладів, навігація, аудіосистема, система розваг задніх пасажирів |
| 2013-2015: Підсвічування комбінації приладів, навігація, аудіосистема | ||
| 22 | 15 | HAZ – Аварійна сигналізація |
| 23 | 10 | ETCS – Електроніка двигуна |
| 24 | 10 | RAD NO. 1 – Аудіосистема, навігація (2013-2015) |
| 25 | 7.5 | AM2 – Стартер |
| 26 | 7.5 | ECU-BNO. 2 – 2010-2012: Кондиціонер, система класифікації переднього пасажира, стартер |
| 2013-2015: Кондиціонер, система класифікації переднього пасажира, аудіосистема, електросклопідйомники, система курсової стійкості | ||
| 27 | 7.5 | MAYDAY/TEL – 2013-2015: MAYDAY/TEL |
| 28 | 2013-2015: IMMOBI | |
| 29 | 7.5 | IMMOBI – Система зарядки |
| 30 | 10 | IGN – 2010-2012: Стартер, електроніка двигуна |
| 2013-2015: Електроніка двигуна | ||
| 31 | 10 | DOME – Освітлення багажного відділення, освітлення салону, підсвічування дзеркал в visor, плафони дверей. підсвічування ніг |
| 32 | 7.5 | ECU-B NO. 1 – 2010-2012: Освітлення салону, регулювання рульової колонки, мультиплексний блок, комбінація приладів. склопідйомники, пам'ять водія, блок управління сидіннями, двері багажника, індикатор на лобовому склі, стартер, кондиціонер, центральний замок. |
| 10 | ECU-B NO. 1 – 2013-2015: Регулювання рульової колонки, блок мультиплексного управління, комбінація приладів. пам'ять налаштувань водія, блок управління сидіннями, двері багажника, індикатор на лобовому склі, стартер, блок управління дзеркалами, пульт дистанційного управління гаражними воротами | |
| 33 | 10 | EFI NO. 1 – Електроніка двигуна, блок управління АКПП (2013-2015) |
| 34 | 7.5 | WIP-S – 2010-2012: Блок склоочисника та обмивача |
| 2013-2015: Круїз-контроль | ||
| 35 | 7.5 | AFS – 2010-2012: Адаптивна система освітлення |
| 10 | ECU-IG1 NO. 4 – 2013-2015: Кондиціонер, обігрів заднього скла, вентилятори охолодження, система курсової стійкості | |
| 36 | 7.5 | BK/UP LP – Вогні заднього ходу |
| 37 | 7.5 | HEATER NO. 2 – 2010-2012: Кондиціонер, система повного приводу |
| ECU-IG1 NO. 5 – 2013-2015: Кондиціонер | ||
| 38 | 10 | ECU IG1 – 2010-2012: Адаптивна система освітлення, обмивач фар, вентилятор охолодження, пневмопідвіска, система курсової стійкості, інтегрована система контролю динаміки автомобіля |
| ECU-IG1 NO. 6 – 2013-2015: Обмивач фар, круїз-контроль, система курсової стійкості, система контролю сліпих зон | ||
| 39 | 10 | EFI NO.2 – Електроніка двигуна |
| 40 | 15 | F/PUMP – Електроніка двигуна |
| 41 | 25 | DEICER – Склоочисник та обмивач лобового скла |
| 42 | 7.5 | STOP – 2010-2012: Система курсової стійкості, інтегрована система контролю динаміки автомобіля, додатковий стоп-сигнал |
| 2013-2015: Система курсової стійкості, інтегрована система контролю динаміки автомобіля, лампи стоп-сигналів, блок управління АКПП, електроніка двигуна, блокування селектора АКПП, стартер | ||
| 43 | 20 | TOWING BATT – Акумулятор причепа |
| 44 | 30 | TOWING – Освітлення причепа |
| 45 | 10 | FILTER – 2010-2012: Вентилятор кондиціонера |
| 46 | 30 | IG1 MAIN – 2010-2012: Запобіжники: ECU IG1, BK/UPLP, HEATER NO. 2,AFS |
| 2013-2015: Запобіжники: ECU-IG1 NO. 6, BK/UP LP, ECU IG1 NO. 5, ECU-IG1 NO. 4 | ||
| 47 | 15 | H-LP RH HI – Правий дальнє світло |
| 48 | 15 | H-LP LH HI – Лівий дальнє світло |
| 49 | 10 | BIXENON – 2010-2012: Фари |
| 50 | 15 | H-LP RH LO – Правий ближнє світло |
| 51 | 15 | H-LP LH LO – Лівий ближнє світло |
| 52 | 10 | HORN – Звуковий сигнал |
| 53 | 20 | A/F – Електроніка двигуна |
| 54 | 7.5 | S-HORN – Сірега протиугонної системи |
| 55 | 7.5 | DRL – Денні ходові вогні |
| № | Призначення |
|---|---|
| R1 | Реле стартера |
| R2 | Реле муфти компресора кондиціонера |
| R3 | Реле IG1 |
| R4 | Реле обігрівача щіток |
| R5 | Реле системи AHC |
| R6 | Головне реле системи вприску |
| R7 | – |
| R8 | Реле відключення паливного насоса |
| R9 | Реле IG2 |
| R10 | Реле паливного насоса |
| R11 | Реле обігрівача заднього скла |
| R12 | Реле електродвигуна вентилятора |
Блок запобіжників

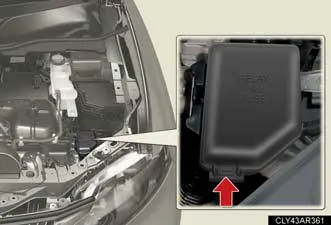

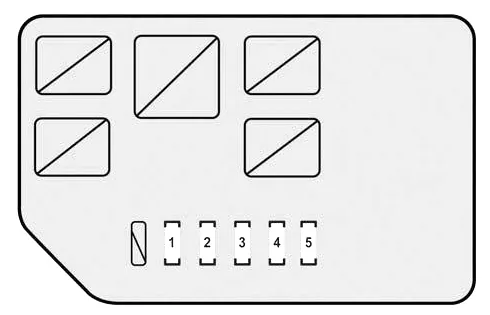

Ще один блок запобіжників розташований у передній частині моторного відсіку.
| № | A | Розшифровка |
|---|---|---|
| 1 | 10 | ECB MAIN 1 – Гальмівна система |
| 2 | 10 | ECB MAIN 2 – Гальмівна система |
| 3 | 15 | BATT FAN – Вентилятор охолодження акумулятора |
| 4 | 10 | OIL PUMP – Масляний насос (гібридна система) |
| 5 | 10 | A/C W/P – Система кондиціонування та вентиляції. |
У багажному відділенні на плюсовій клемі акумулятора розташований блок запобіжників великої потужності.
| № | A | Призначення |
|---|---|---|
| 1 | 180 | MAIN – Головний (всі електронні компоненти) |
| 2 | 50 | RR-B – Конденсатор, DCDC-S |
| 3 | 80 | EPS – Електроусилювач керма |
