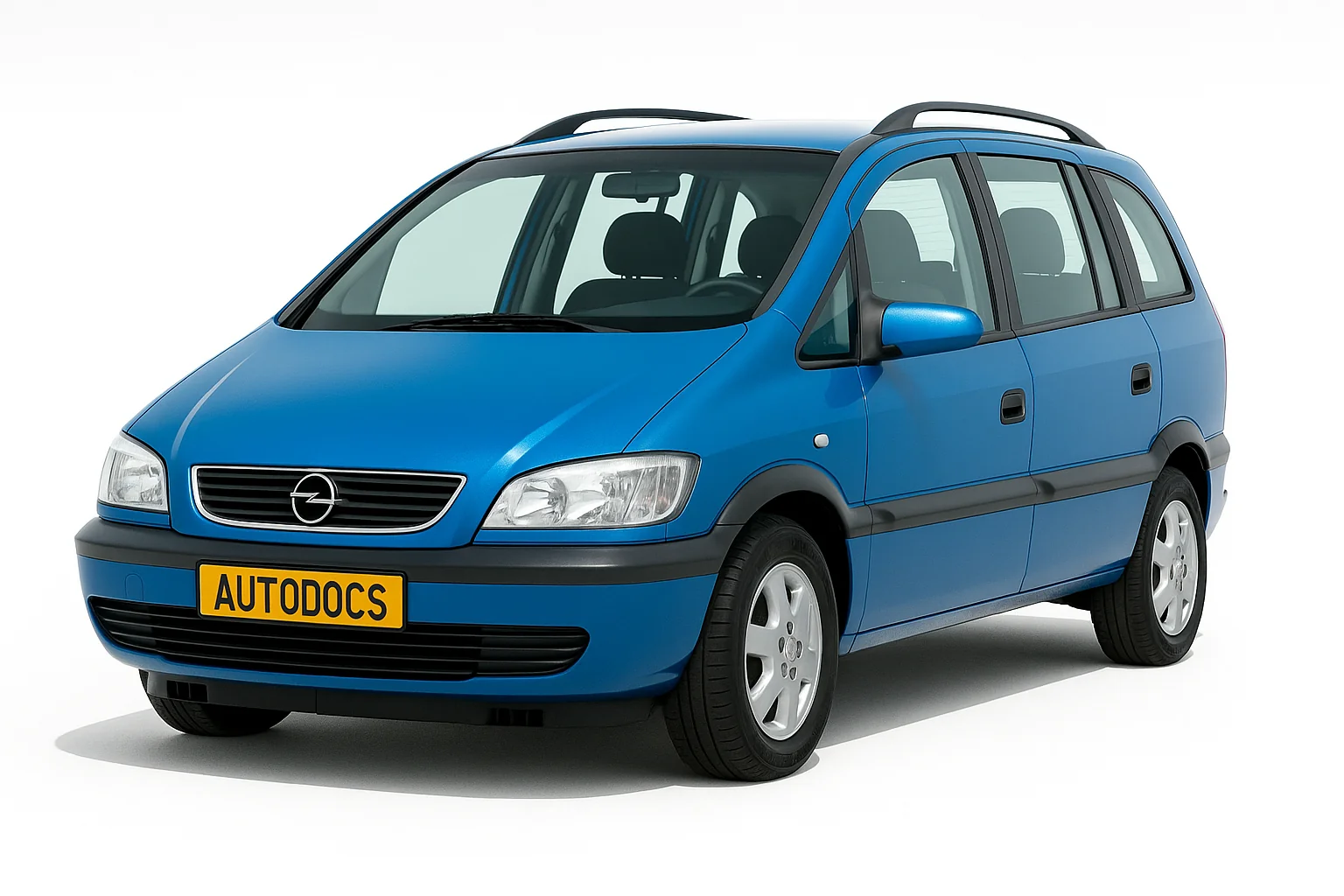

Компактвен Opel Zafira A , перше покоління модельного ряду Opel Zafira, випускався в 1999, 2000, 2001, 2002, 2003, 2004 і 2005 роках. У цьому матеріалі ми покажемо опис блоків запобіжників та реле Опель Зафіра А, зі схемами та фотографіями. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від представленого та залежить від року випуску, країни постачання та рівня оснащення Вашого Opel Zafira A.
Зміст
Блок у салоні
Він розташований під панеллю, за ящиком рукавички. Для того щоб отримати до нього доступ, треба злегка здавити обидві бічні стінки, повністю опустити речовий ящик вниз і від'єднати. Далі за допомогою монети повернути гвинти кріплення на 90° і зняти тримач речового ящика.
Варіант 1
Схема
Опис
| R1 | - |
| R2 | Реле звукового сигналу |
| R3 | Реле далекого світла фар |
| R4 | Реле очищувача заднього скла |
| R5 | Реле обігрівача дзеркал заднього виду |
| R6 | Реле протитуманних фар |
| R7 | Реле задніх протитуманних ліхтарів |
| R8 | Реле вказівника повороту - праві |
| R9 | Реле покажчика повороту - ліві |
| R10 | Трансмітер аудіо сигналу телефону |
| R11 | - |
| R12 | Реле електродвигуна очищувача лобового скла |
| R13 | - |
| R14 | Реле обігрівача заднього скла |
| R15 | Багатофункціональний блок керування |
| 1 | - |
| 2 | 30A) Нагрівач/ кондиціонер підігрівач сидінь |
| 4 | - |
| 5 | - |
| 6 | 10A Права фара – ближнє світло, коректор фар |
| 7 | 10A Передні/задні габарити (прав.), лампа підсвічування номерного знака |
| 8 | 10A Права фара-дальнє світло |
| 9 | 30A Насос омивача фар |
| 10 | 15A Звуковий сигнал |
| 11 | 20A Центральний замок |
| 12 | 15A Протитуманні фари |
| 13 | 7,5A Багатофункціональний дисплей |
| 14 | 30A Електродвигун очищувача лобового скла |
| 15 | 7,5A Електропривод склопідйомників, люк, електропривод дзеркал заднього виду на дверях |
| 16 | 10A Задній протитуманний ліхтар |
| 17 | 30A Електропривод склопідйомників |
| 18 | 7,5A Коректор фар |
| 19 | - |
| 20 | 30A Електропривод склопідйомників |
| 21 | 7,5А Е/м клапан блокування ключа в замку запалювання (АКПП), протиугінна система, аудіосистема |
| 22 | 15A Покажчики повороту/а аварійна сигналізація, багатофункціональний дисплей, маршрутний комп'ютер, індикатори |
| 23 | 10A Антиблокувальна система гальм (ABS), підсилювач рульового управління |
| 24 | 10A Ліва фара - ближнє світло, коректор фар |
| 25 | 10A Передній/задній габарит(лівий), лампа підсвічування номерного знака |
| 26 | 10A Ліва фара - дальнє світло |
| 27 | - |
| 28 | 20А Лампа освітлення салону |
| 29 | 10A Покажчик повороту/аварійна сигналізація, лампа освітлення салону |
| 30 | 30A Люк |
| 31 | - |
| 32 | 10A Система освітлення в денний час, протиугінна система |
| 33 | 20A Роз'єм електроустаткування причепа – вивід 30 |
| 34 | 20A Аудіосистема, багатофункціональний дисплей |
| 35 | 10A Система керування АКПП, блок керування електродвигуном вентилятора системи охолодження, система кондиціювання |
| 36 | 20A Нагрівач сидінь, запобіжник прикурювача |
| 37 | - |
| 38 | 10A Стоп-сигнали, система керування АКПП, багатофункціональний дисплей, система підтримки швидкості |
| 39 | 7,5A Система керування АКПП, блок керування електродвигуном вентилятора системи охолодження, система кондиціювання |
| 40 | 7,5A Блок керування електродвигуном вентилятора системи охолодження, система кондиціювання |
| 41 | 10A Обігрівач дзеркал заднього виду |
У даному виконанні за прикурювач відповідає запобіжник номер 36 на 20А.
Варіант 2
Фото – схема
Схема запобіжників
Позначення
| R1 | - |
| R2 | Реле звукового сигналу |
| R3 | Реле далекого світла фар |
| R4 | Реле очищувача заднього скла |
| R5 | Реле обігрівача дзеркал заднього виду |
| R6 | Реле протитуманних фар |
| R7 | Реле задніх протитуманних ліхтарів |
| R8 | Реле – переривник покажчиків повороту |
| R9 | Реле-переривник покажчиків повороту |
| R10 | Трансмітер аудіо сигналу телефону |
| R11 | Перетворювач сигналу датчика частоти обертання колеса |
| R12 | Реле електродвигуна очищувача лобового скла |
| R13 | Реле лампи освітлення салону |
| R14 | Реле обігрівача заднього скла |
| R15 | Багатофункціональний блок керування |
| 1 | - |
| 2 | (30A) Нагрівач/ кондиціонер підігрівач сидінь |
| 3 | (40A) Обігрівач заднього скла |
| 4 | - |
| 5 | - |
| 6 | (10A) Права фара – ближнє світло, коректор фар |
| 7 | (10A) Передні / задні габарити (прав.), лампа підсвічування номерного знака |
| 8 | (10A) Права фара-дальнє світло |
| 9 | (30A) Насос омивача фар |
| 10 | (15A) Звуковий сигнал |
| 11 | (20A) Центральний замок |
| 12 | (15A) Протитуманні фари |
| 13 | (5A) Багатофункціональний дисплей |
| 14 | (30A) Електродвигун очищувача лобового скла, люк (кабріолет) |
| 15 | (5A) Електропривод склопідйомників, люк, електропривод дзеркал заднього виду на дверях, лампа освітлення салону, протиугінна система |
| 16 | (10A) Задній протитуманний ліхтар |
| 17 | (30A) Електропривод склопідйомників |
| 18 | (5A) Коректор фар, лампа підсвічування номерного знака |
| 19 | (10A) Аудіосистема, телефон, багатофункціональний дисплей |
| 20 | (30А) Електропривод склопідйомників |
| 21 | (5А) Е/м клапан блокування ключа в замку запалювання (АКПП), протиугінна система, аудіосистема, телефон |
| 22 | (15A) Покажчики повороту/аварійна сигналізація, багатофункціональний дисплей, маршрутний комп'ютер, індикатори |
| 23 | (10A) Антиблокувальна система гальм (ABS), підсилювач рульового керування |
| 24 | (10A) Ліва фара - ближнє світло, коректор фар |
| 25 | (10A) Передній/задній габарит, лампа підсвічування номерного знака |
| 26 | (10A) Ліва фара - дальнє світло |
| 27 | (2A) Привід даху, що складається. |
| 28 | (5А) Пампа освітлення салону |
| 29 | (10A) Покажчик повороту/аварійна сигналізація, лампа освітлення салону, система керування АКПП |
| 30 | (30A) Люк |
| 31 | (20A) Система омивання / очищення заднього скла |
| 32 | (10A) Система освітлення в денний час, попередження про залишене включене освітлення, протиугінна система, блок керування іммобілайзером |
| 33 | (20A) Роз'єм електроустаткування причепа-виведення 30 |
| 34 | (20A) Аудіосистема, багатофункціональний дисплей, телефон |
| 35 | (10A) Система керування АКПП, блок керування електродвигуном вентилятора системи охолодження, система кондиціювання |
| 36 | (15А) Опалювач сидінь, запобіжник прикурювача |
| 37 | (20А) Підігрівач сидінь |
| 38 | (10A) Стоп-сигнали, система керування АКПП, багатофункціональний дисплей, система підтримки швидкості |
| 39 | (5A) Система управління АКПП, блок управління електродвигуном вентилятора системи охолодження, система кондиціювання |
| 40 | (5А) Блок керування електродвигуном вентилятора системи охолодження, система кондиціювання |
| 41 | (10A) Обігрівач дзеркал заднього виду на дверях |
| 42 | (5А) Датчик наявності пасажира на сидінні, лампа освітлення салону |
| 43 | (20A) Ксенонова фара-права 2002 ^ |
| 44 | (20A) Ксенонова фара-ліва 2002 ^ |
| 45 | (5А) Підігрівачі сидінь 2002 ^ |
| 46 | (15А) Управління двигуном 2002 ^ |
| 47 | (20A) Додатковий обігрівач - Дизель |
| 48 | (5A) Привід даху, що складається. |
| 49 | - |
| 50 | (40A) Реле електродвигуна вентилятора системи охолодження - 2,0 дизель/1,7 дизель з кондиціонером |
За роботу прикурювача відповідає запобіжник номер 36 на 15А.
Блоки під капотом
Під капотом знаходяться 2 окремих блоки: один блок із запобіжниками, другий із реле.
Актуальну схему блоків буде нанесено на захисну кришку.
Блок із запобіжниками
Схема
Розшифровка
| Ef1 | 60А Замок запалювання |
| Ef2 | 60A Блок запобіжників / реле – панель приладів, ближнє світло фар, лампи системи освітлення в денний час, протиугінна система, блок керування іммобілайзером, керування двигуном |
| Ef3 | 60А Силові ланцюги більшості електроприладів |
| Ef4 | 20А Електродвигуни вентилятора системи охолодження (Х12ХЕ - без кондиціонера) |
| Ef5 | 60A ABS |
| Ef6 | 30А Управління двигуном |
| Ef7 | 80А Насос підсилювач рульового керування |
| Ef8 | 40А Електродвигуни вентилятора системи охолодження (бензин - крім Х20ХЕ з кондиціонером) |
Блок із реле
Схема
Варіант 1
| 1 | - |
| 2 | Реле електродвигуна вентилятора системи охолодження (крім Z12XE) |
| 3 | Реле паливного насоса (крім Z20LET/Z22SE) |
| 4 | Реле паливного насоса (Z22SE/Z20LET) |
| 5 | Реле двигуна насоса системи охолодження (Z20LET) |
| 6 | Реле електродвигуна вентилятора системи охолодження |
| 7 | Реле затримки омивача фар |
| 8 | - |
Варіант 2
| 1 | - |
| 2 | Реле електродвигуна вентилятора системи охолодження (X16SZR, X18XE1, X20XEV) |
| 3 | Реле електродвигуна вентилятора системи охолодження (X14XE, X16XEL) |
| 4 | Реле паливного насосу |
| 5 | - |
| 6 | Реле електродвигуна вентилятора системи охолодження |
| 7 | Реле затримки омивача фар |
| 8 | - |
