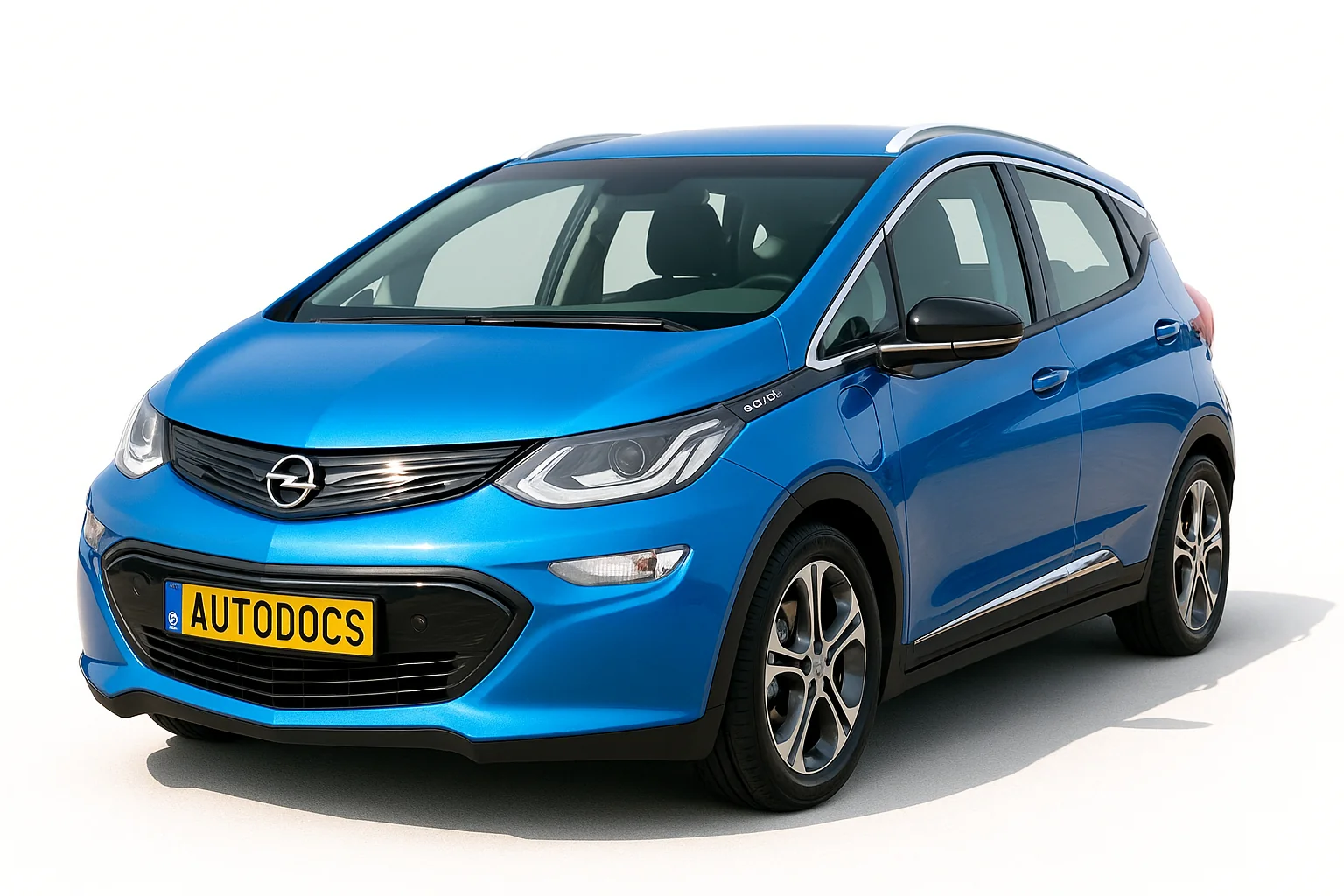

Opel Ampera E електричний автомобіль що вироблявся у 2016, 2017, 2018, 2019, 2020, 2021, 2022 році. У деяких країнах також відомий під назвою Vauxhall Ampera EV . У даному матеріалі ми надамо опис запобіжників та реле Опель Ампера EV зі схемами блоків, місцями їх розташування та фото прикладами виконання.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску, рівня оснащення та регіону постачання Вашого автомобіля.
Блок у салоні
У салоні блок запобіжників та реле знаходиться у нижній частині панелі приладів, з боку водія та закритий захисною кришкою.
Фото приклад
Схема
Опис
| F01 | Модуль обробки відео |
| F02 | Світловий індикатор сонячного датчика |
| F03 | Оповіщення про бічну сліпу зону |
| F04 | Пасивний вхід, пасивний старт |
| F05 | CGM (модуль центрального шлюзу) |
| F06 | Блок керування кузовом 4 |
| F07 | Модуль керування кузовом 3 |
| F08 | Блок керування кузовом 2 |
| F09 | Модуль керування кузовом 1 |
| F10 | 2017-2021: Інтерфейсний модуль причепа 1 |
| 2022: Поліція ССВ | |
| F11 | Підсилювач |
| F12 | Блок керування кузовом 8 |
| F13 | Роз'єм каналу передачі даних 1 |
| F14 | Автоматична допомога при паркуванні |
| F15 | 2017: Роз'єм каналу передачі даних 2 |
| 2018-2021: Не використовується | |
| 2022: Ліва фара | |
| F16 | Модуль одиночного інвертора потужності 1 |
| F17 | Блок керування кузовом 6 |
| F18 | Модуль керування кузовом 5 |
| F19 | - |
| F20 | - |
| F21 | - |
| F22 | - |
| F23 | USB |
| F24 | Модуль бездротової зарядки |
| F25 | Відображений світлодіодний дисплей оповіщення |
| F26 | Рульове колесо з підігрівом |
| F27 | 2017-2018: Не використовується |
| 2019-2022: CGM 2 (модуль центрального шлюзу) | |
| F28 | Комбінація приладів 2 |
| F29 | 2017-2021: Інтерфейсний модуль причепа 2 |
| F30 | 2017-2020: Регулятор фар |
| F31 | 2017-2021: OnStar |
| 2022: Платформа керування телеметрією (OnStar) | |
| F32 | 2017-2018: Не використовується |
| 2019-2021: Віртуальний датчик доступу | |
| F33 | Модуль опалення, вентиляції та кондиціювання |
| F34 | 2017-2018: Не використовується |
| 2019-2021: Модуль віртуального доступу | |
| 2022: Дисплей систем опалення, вентиляції та кондиціювання повітря/ інтегрована центральна консоль | |
| F35 | Комбінація приладів 1 |
| F36 | 2017-2021: Радіо |
| 2022: Модуль центрального стека | |
| F37 | - |
| F38 | - |
| F39 | - |
| F40 | - |
| F41 | - |
| F42 | - |
| F43 | Модуль керування кузовом 7 |
| F44 | Сенсорно – діагностичний модуль |
| F45 | Модуль передньої камери |
| F46 | Модуль керування інтеграцією автомобіля |
| F47 | Один модуль силового інвертора 2 |
| F48 | 2017-2020: Електроблокування рульової колонки |
| 2022: Права фара | |
| F49 | Додатковий домкрат |
| F50 | Управління на кермі |
| F51 | 2017-2021: Підсвічування кнопок на кермі |
| F52 | 2017-2020: модуль дистанційного керування смартфоном |
| F53 | Допоміжна розетка |
| F54 | - |
| F55 | Логістика |
| F56 | 2022: Поліція ССВ |
| Реле | |
| F57 | 2022: Поліція ССВ |
| F58 | Реле логістики |
| F59 | - |
| F60 | Додаткове/ збережене допоміжне силове реле |
Блок під капотом
Під капотом основний блок із запобіжниками та реле розташований з лівого боку, поряд з акумулятором.
Світлина
Схема
Позначення
| 1 | - |
| 2 | Задній склопідйомник |
| 3 | 2022: Вантажний ліхтар |
| 4 | Акумуляторна система накопичення енергії 1 |
| 5 | 2022: водій сидіння з електроприводом |
| 7 | 2017-2021: Ліва фара далекого світла |
| 8 | 2017-2021: Права фара далекого світла |
| 9 | 2017-2021: Ліва фара ближнього світла |
| 10 | 2017-2021: Права фара ближнього світла |
| 11 | Сигнал |
| 12 | - |
| 13 | Драйвер двигуна переднього склоочисника |
| 15 | Другий водій двигуна переднього склоочисника |
| 16 | Електронний блок живлення блоку керування гальмом |
| 17 | Задній склоочисник |
| 18 | Задні двері |
| 19 | Передній модуль сидіння |
| 20 | Омивач |
| 22 | Лінійний силовий модуль |
| 23 | Електродвигун живлення модуля керування гальмом |
| 24 | Задній модуль сидіння |
| 26 | Модуль керування діапазоном трансмісії |
| 27 | Аерозатвор |
| 28 | Допоміжний масляний насос |
| 29 | Джерело підсилювача електричного гальма |
| 30 | Передні електричні склопідйомники |
| 31 | Внутрішньощитовий шинний електричний центр |
| 32 | Обігрів заднього скла |
| 33 | Зовнішнє дзеркало заднього виду з обігрівом |
| 34 | Функція оповіщення пішоходів |
| 35 | - |
| 36 | - |
| 37 | Датчик струму |
| 38 | 2017-2021: Датчик дощу |
| 2022: Датчик вологості | |
| 39 | - |
| 40 | Електричний підсилювач гальм (ECU) |
| 41 | Модуль зв'язку по лінії електропередач |
| 42 | Автоматичне (дитяче) виявлення присутності |
| 43 | Перемикач вікна |
| 44 | Акумуляторна система накопичення енергії |
| 45 | Модуль керування інтеграцією автомобіля |
| 46 | 2017-2021: Вбудований модуль керування шасі |
| 2022: Інтерфейсна плата перемикача передач | |
| 47 | 2017-2020: Коригування фар |
| 2022: Датчик вологості | |
| 48 | 2017-2021: Вбудований модуль керування шасі |
| 2022: Інтерфейсна плата перемикача передач | |
| 49 | Внутрішнє дзеркало заднього виду |
| 50 | - |
| 51 | Електричний гальмівний підсилювач |
| 52 | 2017-2020: Задня камера |
| 54 | Модуль керування кондиціонером |
| 55 | Насос охолоджуючої рідини системи накопичення енергії, що перезаряджається. |
| 56 | - |
| 57 | Насос охолоджуючої рідини силової електроніки |
| 58 | Модуль керування двигуном |
| 59 | 2017-2020: Електроблокування рульової колонки |
| 60 | Електричний обігрівач ОВКВ |
| 61 | Вбудований зарядний модуль |
| 62 | Модуль керування діапазоном передач 1 |
| 63 | Електричний вентилятор охолодження |
| 64 | Модуль керування двигуном |
| 65 | Насос додаткового обігрівача |
| 66 | Силовий агрегат |
| 67 | Контролер приводу |
| 70 | Модуль керування кондиціонером |
| 71 | - |
| 72 | Модуль керування діапазоном трансмісії |
| 73 | Одиночний силовий інверторний модуль |
| 74 | - |
| Реле | |
| 6 | 2017-2019: Не використовується |
| 2020-2022: функція оповіщення пішоходів | |
| 14 | Задні двері |
| 21 | 2017-2021: газорозрядна лампа |
| 25 | Силовий агрегат |
| 53 | Запустити/завести |
| 68 | Обігрів заднього скла |
| 69 | Другий запуск |
