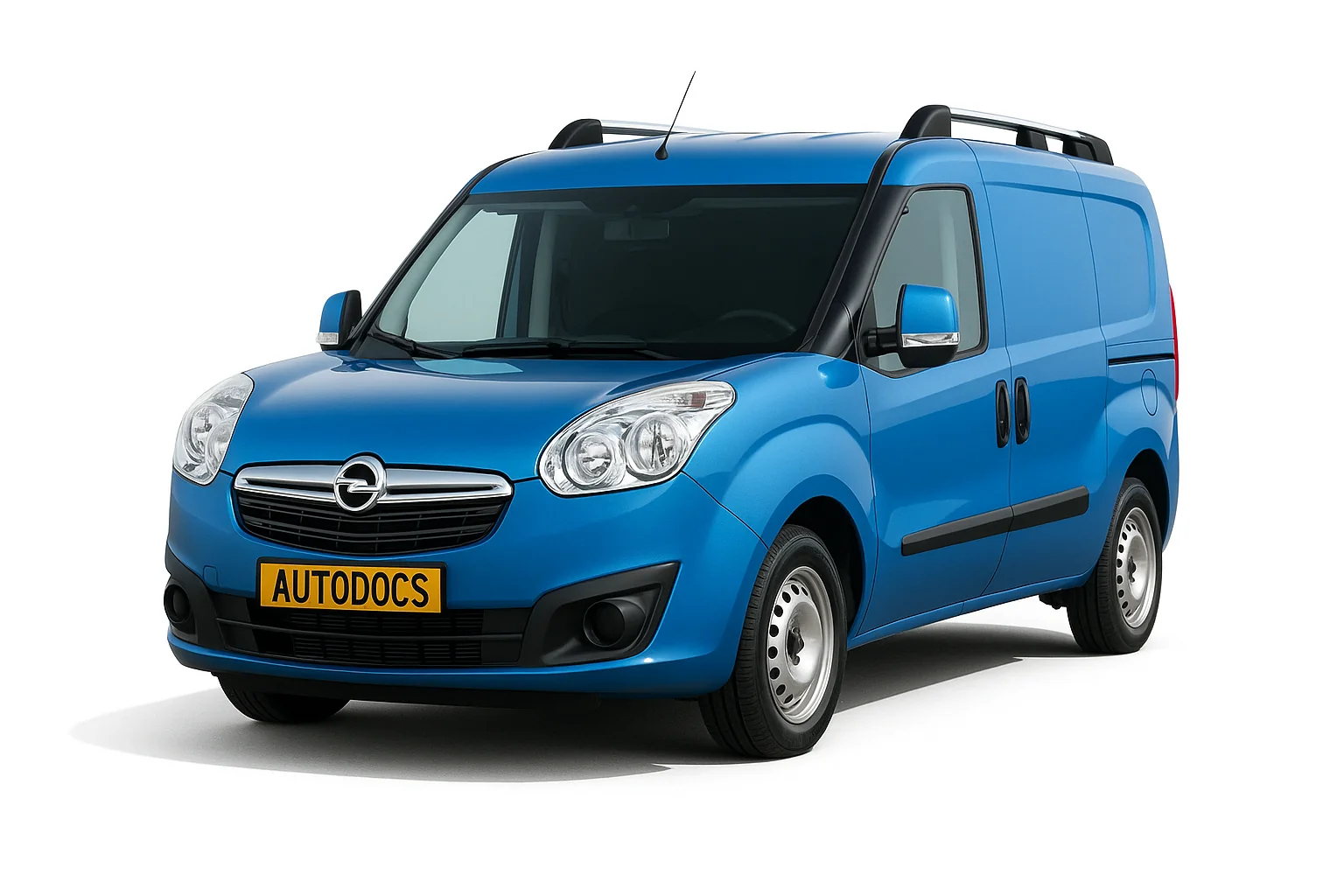

Opel Combo D представляє 3 покоління Комбо, яке випускалося у 2011, 2012, 2013, 2014, 2015, 2016, 2017 роках. За цей час модель одержала оновлення. У даній публікації ви зможете знайти опис запобіжників та реле Опель Комбо Д зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників у блоках, а також їх кількість може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.
Блок у салоні
У салоні автомобіля основний блок із запобіжниками знаходиться у нижній частині панелі приладів, за захисною кришкою.
Для доступу необхідно прибрати захисну кришку. Поруч буде діагностичний роз'єм.
| № | А | Опис |
|---|---|---|
| F12 | 7,5А | Ближнє світло правої фари |
| F13 | 7,5А | Ліве ближнє світло/ Регулювання кута нахилу фар |
| F31 | 5А | Реле блоку запобіжників/ Реле блоку керування кузовним обладнанням |
| F32 | 7,5А | Лампи освітлення салону |
| F36 | 10А | Акумуляторна батарея для розетки діагностики EOBD, блок управління клімат-контролем, аварійна сигналізація, авторадіо, блок управління Blue&MeTM, блок управління системи контролю тиску в шинах |
| F37 | 5А | Панель приладів/гальмівна система |
| F38 | 20А | центральний замок |
| F41 | – | |
| F43 | 15А | Електронасос омивачів склоочисників заднього скла |
| F45 | – | |
| F46 | – | |
| F47 | 20А | Привід склопідйомників на передніх дверях з боку водія |
| F48 | 20А | Привід склопідйомників на передніх дверях з боку пасажира |
| F49 | 5А | Багатофункціональний блок керування |
| F50 | 7,5А | Система ЄСВ |
| F51 | 7,5А | Живлення в салоні для вимикача на педалі гальма, на педалі зчеплення, групи обігрівача салону, блок управління Blue&MeTM, системи розведення для магнітоли |
| F53 | 5А | Комбінація приборів |
| F90 | 20А | Електропривод склопідйомників |
| F91 | – | |
| F92 | – | |
| F93 | 20А | Електропривод склопідйомників |
| F94 | 15А | Роз'єми живлення додаткового обладнання (задня) |
| F95 | 15А | Прикурювач |
| F96 | 15А | Рознімання живлення додаткового обладнання |
| F97 | 10А | Підігрівач сидінь |
| F98 | 10А | Підігрівач сидінь |
За роботу прикурювача відповідає запобіжник номер 95 на 15А.
Блок під капотом
Під капотом, у моторному відсіку з лівого боку, розташований основний блок із запобіжниками та реле.
| № | А | Позначення |
|---|---|---|
| F1 | 60А | Електродвигун очищувача лобового скла |
| F2 | 20А/30А | Електропривод склопідйомників |
| F3 | 20А | Замок запалювання |
| F4 | 40А | Система ABS/ESP |
| F5 | 30А/50А | |
| F6 | 30А | Електродвигун вентилятора системи охолодження |
| F7 | 40А/60А | Електродвигун вентилятора системи охолодження |
| F8 | 40А | Кондиціонер / обігрівач |
| F9 | 10А | центральний замок |
| F10 | 10А | Звуковий сигнал |
| F11 | 10А | Управління двигуном |
| F14 | 15А | Далеке світло фар |
| F15 | 30А | Додатковий обігрівач |
| F16 | Управління двигуном | |
| F17 | 10А | Управління двигуном |
| F18 | Управління двигуном | |
| F19 | 7,5А | Компресор кондиціонера |
| F20 | 30А | Обігрівач заднього скла |
| F21 | 15А | Паливний насос |
| F22 | 10А/20А | Управління двигуном |
| F23 | 20А | Система ABS/ESP |
| F24 | 5А | Система ABS/ESP |
| F30 | 15А | Протитуманні фари |
| F81 | 30А/60А | Блок управління попереднього обігріву свічок |
| F82 | 20А/50А | Задній склопідйомник з боку пасажира (версії Doblo/Doblo Combi із механічною коробкою передач) |
| F83 | 30А | Електронасос омивачів фар |
| F84 | 10А/15А | |
| F85 | 30А | Електрична розетка салону, задня електрична розетка |
| F86 | 30А | сидіння з обігрівом |
| F87 | 5А/10А | Датчик стану заряду акумулятора |
| F88 | 7,5А | Електропривод дзеркал |
| Реле | ||
| 2 | Реле далекого світла фар | |
| 3 | Реле звукового сигналу | |
| 5 | Реле електромагнітної муфти компресора кондиціонера | |
| 6 | ||
| 7 | ||
| 8 | Реле допоміжних ланцюгів запалювання | |
| 9 | Реле системи керування двигуном | |
| 10 | Реле паливного насосу | |
| 14 | Реле протитуманних фар | |
| 17 | ||
| 19 | Реле обігрівача заднього скла | |
| 20 | ||
| 30 | ||
