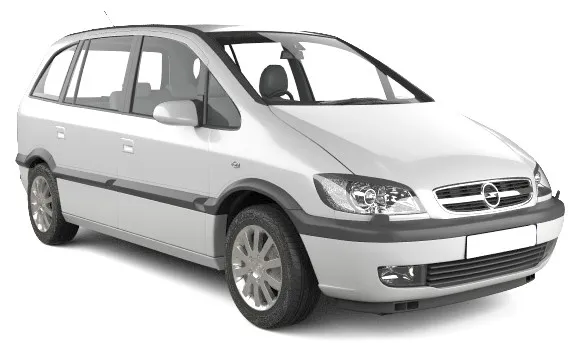

Компактвэн Opel Zafira A, первое поколение модельного ряда Опель Зафира, выпускался в 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году. В данном материале мы покажем описание блоков предохранителей и реле Опель Зафира А, со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска, страны поставки и уровня оснащения Вашего Opel Zafira A.
Содержание
Блок в салоне
Он расположен под панелью, за перчаточным ящиком. Для того, что бы получить к нему доступ, надо слегка сдавить обе боковые стенки, полностью опустить вещевой ящик вниз и отсоединить. Далее с помощью монеты повернуть крепежные винты на 90° и снять держатель вещевого ящика.
Вариант 1
| № | A | Описание |
|---|---|---|
| R1 | — | |
| R2 | Реле звукового сигнала | |
| R3 | Реле дальнего света фар | |
| R4 | Реле очистителя заднего стекла | |
| R5 | Реле обогревателя зеркал заднего вида | |
| R6 | Реле противотуманных фар | |
| R7 | Реле задних противотуманных фонарей | |
| R8 | Реле указателя поворота — правые | |
| R9 | Реле указателя поворота — левые | |
| R10 | Трансмиттер аудио сигнала телефона | |
| R11 | — | |
| R12 | Реле электродвигателя очистителя лобового стекла | |
| R13 | — | |
| R14 | Реле обогревателя заднего стекла | |
| R15 | Многофункциональный блок управления | |
| 1 | — | |
| 2 | 30 | Отопитель/ кондиционер подогреватель сидений |
| 4 | — | |
| 5 | — | |
| 6 | 10 | Правая фара – ближний свет, корректор фар |
| 7 | 10 | Передние/ задние габариты (прав.), лампа подсветки номерного знака |
| 8 | 10 | Правая фара-дальний свет |
| 9 | 30 | Насос омывателя фар |
| 10 | 15 | Звуковой сигнал |
| 11 | 20 | Центральный замок |
| 12 | 15 | Противотуманные фары |
| 13 | 7,5 | Многофункциональный дисплей |
| 14 | 30 | Электродвигатель очистителя лобового стекла |
| 15 | 7,5 | Электропривод стеклоподъемников, люк, электропривод зеркал заднего вида на дверях |
| 16 | 10 | Задний противотуманный фонарь |
| 17 | 30 | Электропривод стеклоподъемников |
| 18 | 7,5 | Корректор фар |
| 19 | — | |
| 20 | 30 | Электропривод стеклоподъемников |
| 21 | 7,5 | Э/м клапан блокировки ключа в замке зажигания (АКПП), противоугонная система, аудиосистема |
| 22 | 15 | Указатели поворота/а аварийная сигнализация, многофункциональный дисплей, маршрутный компьютер, индикаторы |
| 23 | 10 | Анти блокировочная система тормозов (ABS), усилитель рулевого управления |
| 24 | 10 | Левая фара — ближний свет, корректор фар |
| 25 | 10 | Передний/задний габарит(левый), лампа подсветки номерного знака |
| 26 | 10 | Левая фара — дальний свет |
| 27 | — | |
| 28 | 20 | Лампа освещения салона |
| 29 | 10 | Указатель поворота/ аварийная сигнализация, лампа освещения салона |
| 30 | 30 | Люк |
| 31 | — | |
| 32 | 10 | Система освещения в дневное время, противоугонная система |
| 33 | 20 | Разъем электрооборудования прицепа – вывод 30 |
| 34 | 20 | Аудиосистема, многофункциональный дисплей |
| 35 | 10 | Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования |
| 36 | 20 | Отопитель сидений, предохранитель прикуривателя |
| 37 | — | |
| 38 | 10 | Стоп-сигналы, система управления АКПП, многофункциональный дисплей, система поддержания скорости |
| 39 | 7,5 | Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования |
| 40 | 7,5 | Блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования |
| 41 | 10 | Обогреватель зеркал заднего вида |
В данном исполнении за прикуриватель отвечает предохранитель номер 36 на 20А.
Вариант 2
| № | A | Обозначение |
|---|---|---|
| R1 | — | |
| R2 | Реле звукового сигнала | |
| R3 | Реле дальнего света фар | |
| R4 | Реле очистителя заднего стекла | |
| R5 | Реле обогревателя зеркал заднего вида | |
| R6 | Реле противотуманных фар | |
| R7 | Реле задних противотуманных фонарей | |
| R8 | Реле – прерыватель указателей поворота | |
| R9 | Реле- прерыватель указателей поворота | |
| R10 | Трансмиттер аудио сигнала телефона | |
| R11 | Преобразователь сигнала датчика частоты вращения колеса | |
| R12 | Реле электродвигателя очистителя лобового стекла | |
| R13 | Реле лампы освещения салона | |
| R14 | Реле обогревателя заднего стекла | |
| R15 | Многофункциональный блок управления | |
| 1 | — | |
| 2 | 30 | Отопитель/ кондиционер подогреватель сидений |
| 3 | 40 | Обогреватель заднего стекла |
| 4 | — | |
| 5 | — | |
| 6 | 10 | Правая фара – ближний свет, корректор фар |
| 7 | 10 | Передние /задние габариты (прав.), лампа подсветки номерного знака |
| 8 | 10 | Правая фара-дальний свет |
| 9 | 30 | Насос омывателя фар |
| 10 | 15 | Звуковой сигнал |
| 11 | 20 | Центральный замок |
| 12 | 15 | Противотуманные фары |
| 13 | 5 | Много функциональный дисплей |
| 14 | 30 | Электродвигатель очистителя лобового стекла, люк (кабриолет) |
| 15 | 5 | Электропривод стеклоподъемников, люк, электропривод зеркал заднего вида на дверях, лампа освещения салона, противоугонная система |
| 16 | 10 | Задний противотуманный фонарь |
| 17 | 30 | Электропривод стеклоподъемников |
| 18 | 5 | Корректор фар, лампа подсветки номерного знака |
| 19 | 10 | Аудиосистема, телефон, многофункциональный дисплей |
| 20 | 30 | Электропривод стеклоподъемников |
| 21 | 5 | Э/м клапан блокировки ключа в замке зажигания (АКПП), противоугонная система, аудиосистема, телефон |
| 22 | 15 | Указатели поворота/ аварийная сигнализация, многофункциональный дисплей, маршрутный компьютер, индикаторы |
| 23 | 10 | Антиблокировочная система тормозов (ABS), усилитель рулевого управления |
| 24 | 10 | Левая фара — ближний свет, корректор фар |
| 25 | 10 | Передний/ задний габарит(лев.), лампа подсветки номерного знака |
| 26 | 10 | Левая фара — дальний свет |
| 27 | 2 | Привод складывающейся крыши |
| 28 | 5 | Пампа освещения салона |
| 29 | 10 | Указатель поворота/ аварийная сигнализация, лампа освещения салона, система управления АКПП |
| 30 | 30 | Люк |
| 31 | 20 | Система омывания / очистки заднего стекла |
| 32 | 10 | Система освещения в дневное время, предупреждение об оставленном включенным освещении, противоугонная система, блок управления иммобилайзером |
| 33 | 20 | Разъем электрооборудования прицепа- вывод 30 |
| 34 | 20 | Аудиосистема, многофункциональный дисплей, телефон |
| 35 | 10 | Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования |
| 36 | 15 | Отопитель сидений, предохранитель прикуривателя |
| 37 | 20 | Подогреватель сидений |
| 38 | 10 | Стоп-сигналы, система управления АКПП, многофункциональный дисплей, система поддержания скорости |
| 39 | 5 | Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования |
| 40 | 5 | Блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования |
| 41 | 10 | Обогреватель зеркал заднего вида на дверях |
| 42 | 5 | Датчик наличия пассажира на сиденье, лампа освещения салона |
| 43 | 20 | Ксеноновая фара-правая 2002^ |
| 44 | 20 | Ксеноновая фара-левая 2002^ |
| 45 | 5 | Подогреватели сидений 2002^ |
| 46 | 15 | Управление двигателем 2002^ |
| 47 | 20 | Дополнительный отопитель — Дизель |
| 48 | 5 | Привод складывающейся крыши |
| 49 | — | |
| 50 | 40 | Реле электродвигателя вентилятора системы охлаждения — 2,0 дизель/1,7 дизель с кондиционером |
За работу прикуривателя отвечает предохранитель номер 36 на 15А.
Блоки под капотом
Под капотом находятся 2 отдельных блока: один блок с предохранителями, второй с реле.
Актуальная схема блоков будет нанесена на защитную крышку.
Блок с предохранителями
| № | A | Обозначение |
|---|---|---|
| Ef1 | 60 | Замок зажигания |
| Ef2 | 60 | Блок предохранителей /реле – приборная панель, ближний свет фар, лампы системы освещения в дневное время, противоугонная система, блок управления иммобилайзером, управление двигателем |
| Ef3 | 60 | Силовые цепи большинства электроприборов |
| Ef4 | 20 | Электродвигатели вентилятора системы охлаждения (Х12ХЕ — без кондиционера) |
| Ef5 | 60 | ABS |
| Ef6 | 30 | Управление двигателем |
| Ef7 | 80 | Насос усилитель рулевого управления |
| Ef8 | 40 | Электродвигатели вентилятора системы охлаждения (бензин — кроме Х20ХЕ с кондиционером) |
Блок с реле
Вариант 1
| № | Обозначение |
|---|---|
| 1 | — |
| 2 | Реле электродвигателя вентилятора системы охлаждения (кроме Z12XE) |
| 3 | Реле топливного насоса (кроме Z20LET/Z22SE) |
| 4 | Реле топливного насоса (Z22SE/Z20LET) |
| 5 | Реле электродвигателя насоса системы охлаждения (Z20LET) |
| 6 | Реле электродвигателя вентилятора системы охлаждения |
| 7 | Реле задержки омывателя фар |
| 8 | — |
Вариант 2
| № | Обозначение |
|---|---|
| 1 | — |
| 2 | Реле электродвигателя вентилятора системы охлаждения (X16SZR, X18XE1, X20XEV) |
| 3 | Реле электродвигателя вентилятора системы охлаждения (X14XE, X16XEL) |
| 4 | Реле топливного насоса |
| 5 | — |
| 6 | Реле электродвигателя вентилятора системы охлаждения |
| 7 | Реле задержки омывателя фар |
| 8 | — |
