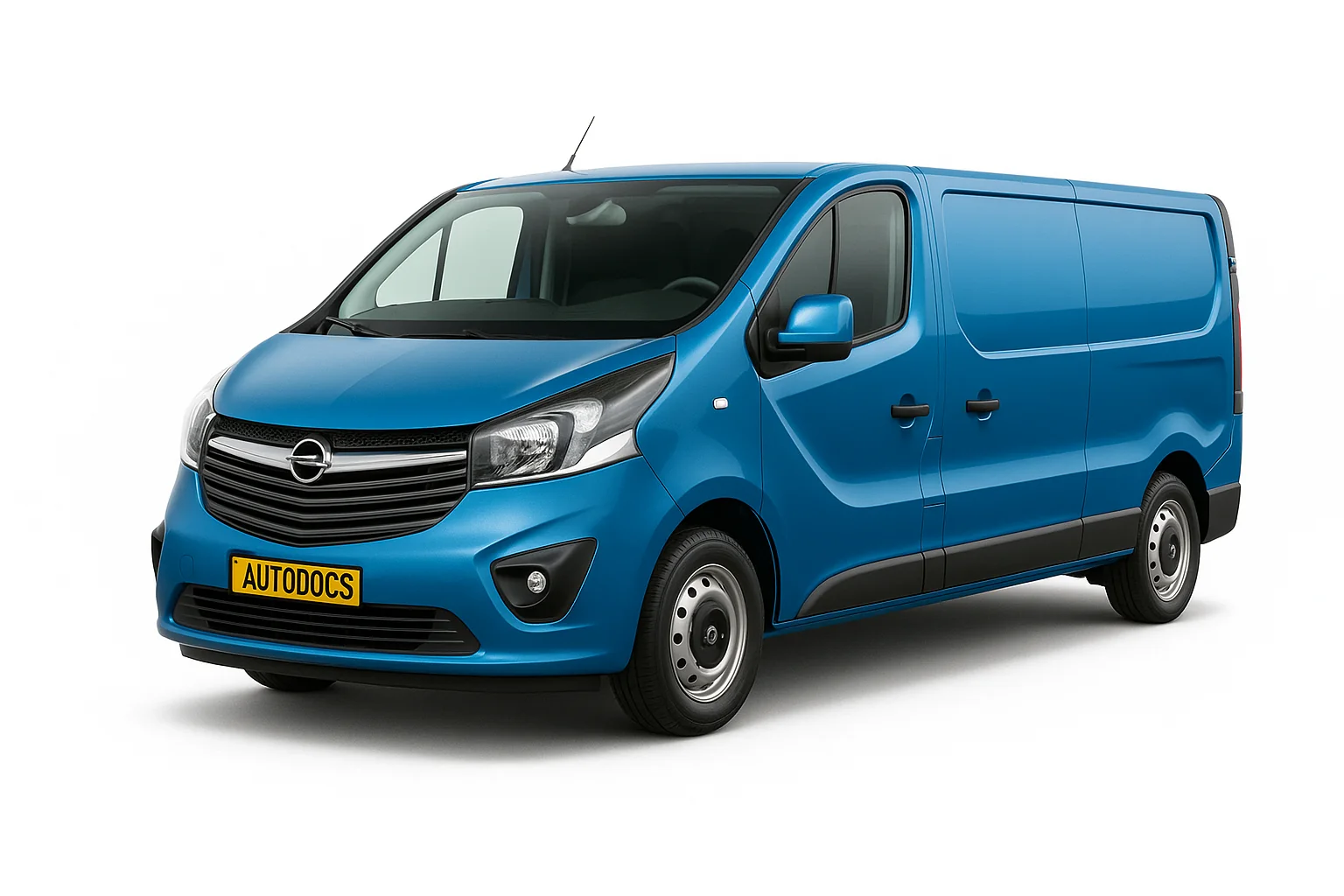

Мінівен Opel Vivaro вперше з'явився на ринку в 2001 році. Виробництво першого покоління тривало з 2002 по 2013 рік (2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013). Друге покоління випускається з 2014 року (2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021) до теперішнього часу. У цій статті ми детально розглянемо блоки запобіжників і реле Opel Vivaro: їх розташування, призначення елементів, схеми з розшифровкою та фото. Окремо вкажемо, який запобіжник відповідає за прикурювач - ця інформація допоможе при ремонті.
Виконання блоків та кількість елементів у вашому Opel Vivaro може відрізнятися від представленого і залежить від року випуску та рівня оснащення. Звіряйте описання зі своїми схемами на зворотному боці захисної кришки.
Зміст
Загальне розташування електронних блоків
| № | Опис |
|---|---|
| 1 | Електронний блок управління ABS — під підлогою |
| 2 | Блок управління кондиціонером/опалювачем |
| 3 | Акумуляторна батарея |
| 4 | Діагностичний роз'єм (DLC) |
| 5 | Електронний блок управління двигуном (ECM) |
| 6 | Блок запобіжників/реле, моторний відсік |
| 7 | Блок запобіжників/реле, панель приладів 1 |
| 8 | Блок запобіжників/реле, панель приладів 2 |
| 9 | Блок запобіжників/реле, під підлогою |
| 10 | Реле свічок накалювання |
| 11 | Резистор електродвигуна вентилятора опалювача-в блоці опалювача |
| 12 | Звуковий сигнал |
| 13 | Інерційний вимикач відсічки подачі палива |
| 14 | Багатофункціональний блок управління -функції: Протиугонна система центральний замок, аварійна сигналізація, обігрівач заднього скла, іммобілайзер, покажчики повороту, лампи освітлення салону, очищувач/ мийка лобового скла |
| 15 | Блок управління навігаційною системою |
| 16 | Датчик температури навколишнього повітря-в дзеркалі правої двері |
| 17 | Блок управління системою паркування |
| 18 | Електронний блок управління SRS |
| 19 | Електронний блок управління трансмісією (TCM) — Трансмісія ASM |
| 20 | Датчик швидкості автомобіля — на коробці перемикання передач (деякі моделі) |
Запобіжники та реле в салоні
Основний блок із запобіжниками знаходиться з тильного боку панелі приладів.
На зворотному боці захисної кришки буде наклеєна актуальна схема з розташуванням елементів.
| № | A | Опис |
|---|---|---|
| 1 | 15 | Аудіосистема, реле світла, сигналізація, дисплей, ЕБУ навігації, тахограф |
| 2 | 10 | Освітлення салону |
| 3 | 15 | Реле протитуманних фар |
| 4 | 15 | Сигнал, Перемикачі: зовнішнього освітлення, покажчиків повороту, протитуманного світла |
| 5 | 25 | Сигнал, Перемикачі: зовнішнього освітлення, покажчиків повороту, протитуманного світла |
| 6 | 30 | Склоочисники і склоомивачі |
| 7 | 10 | ЕБУ РКПП, ЕБУ системи вприску, реле стартера і паливного насоса |
| 8 | 25 | Опалювач салону |
| 9 | 10 | Центральний замок, Діагностичний роз'єм, Щиток приладів, датчик кута поворотів кермового колеса |
| 10 | 30 | Центральний замок |
| 11 | 15 | Покажчик поворотів |
| 12 | 30 | Реле обігріву заднього скла і зовнішніх дзеркал |
| 13 | 25 | Сигнал, Перемикачі: зовнішнього освітлення, покажчиків повороту і протитуманного світла |
| 14 | 25 | Реле водяного електронасоса системи додаткового підігріву, Додатковий повітро розподільний блок |
| 15 | 15 | Задні ходові вогні – вимикач, Реле підігріву палива, світла заднього ходу, очищувача лобового скла |
| 16 | 10 | Центральний замок, Обігрів заднього скла, Освітлення ящика для речей, Панель приладів, управління кліматичною установкою, коректор фар |
| 17 | 10 | Датчик швидкості автомобіля, Датчик кута повороту кермового колеса, ЕБУ ABS, ЕБУ ESP |
| 18 | 15 | Панель управління опалювачем, Склоочисники і склоомивачі, Аудіосистема, реле габаритів, ближнього світла фар, очищувача заднього скла, дисплей |
| 19 | 10 | Стоп-сигнал – вимикач, Діагностичний роз'єм, ЕБУ AirBag і системи контролю паркування, Датчик дощу і освітленості, Вимикач системи ESP |
| 20 | 15 | Опалювач салону, Реле додаткового опалювача, Обігрів сидінь водія і пасажира – вимикачі |
| 21 | 30 | Електро склопідйомники |
| 22 | 30 | Очищувач заднього скла: двигун і реле |
| 23 | 10 | Дальнє світло фар |
| 24 | 25 | Панель управління кліматичною установкою пасажира, Система додаткового підігріву – реле водяного насоса |
| 25 | 5 | Реле розвантаження ланцюга подачі “+” АКБ з тимчасовою затримкою на плафон освітлення салону |
| 26 | 10 | Обігрів зовнішніх дзеркал заднього виду |
| 27 | 15 | Прикурювач – 1-ий ряд сидінь, Додаткове обладнання – 1-го ряду сидінь |
| 28 | 25 | Вентилятор опалювача і кондиціонера, Кліматична установка – панель управління |
| 29 | 10 | Дисплей, Освітлення денного руху – головне реле, Аудіосистема, ЕБУ системи навігації |
| 30 | 15 | Додаткова розетка 12 В – 1-ий ряд сидінь |
| 31 | 15 | Додаткова розетка 12 В – 2-ий ряд сидінь |
| 32 | 15 | Звуковий сигнал |
| 33 | 10 | Протитуманні ліхтарі |
| 34 | 10 | Габаритні вогні – правий борт |
| 35 | 10 | Габаритні вогні – лівий борт, Підсвічування контрольно – вимірювальних приладів |
| 36 | 10 | Ближнє світло – права фара |
| 37 | 10 | Ближнє світло – ліва фара |
| 38 | 10 | Дальнє світло – права фара |
| 39 | 10 | Дальнє світло ліва фара |
За прикурювач відповідає запобіжник номер 27 на 15А.
Можлива наявність додаткових блоків із реле в панелі приладів.
- Реле обігрівача заднього скла
- Реле очищувача/ мийки заднього скла
- Реле очищувача заднього скла
- Реле основних ланцюгів запалювання
- Реле обігрівача лобового скла
- Реле протитуманних фар
Запобіжники та реле під капотом
Основний блок
У моторному відсіку блок знаходиться з лівого боку під захисною кришкою.
| № | A | Призначення |
|---|---|---|
| Блок захисту ланцюга силового живлення (777) | ||
| 1A | Резерв | |
| 1B | 70 | Монтажний блок запобіжників салону, Блок передпускового підігріву |
| 1C | 60 | Реле занурених підігрівачів 1 і 4 |
| 1D | 60 | Реле занурених підігрівачів 2 і 3 |
| 1E | Резерв | |
| 1F | 60 | Вентилятор системи охолодження – реле |
| Блок захисту ланцюга двигуна (1834) | ||
| 1 | 25 | ЕБУ системи вприску |
| 2 | 15 | Ланцюг живлення системи двигуна |
| 3 | 10 | Електромагнітна муфта компресора кондиціонера |
| 4 | 20 | Реле підігріву палива |
| Блок захисту ланцюгів силового живлення (1841) | ||
| 2A | 60 | Блок запобіжників у салоні, Реле споживачів електроенергії 1 |
| 2B | Резерв | |
| 2C | 60 | Реле 1 і 2 “+” після замка запалювання, Реле додаткового опалювача салону |
| 2D | 60 | Блок запобіжників салону, Охоронна сигналізація |
| 2E | Резерв | |
| 2F | 40 | Електро вентилятор опалювача і кондиціонера |
Блок реле
Наявність тих чи інших елементів залежить від комплектації автомобіля.
Плавкі запобіжники на клемі акумулятора
Блок запобіжників Опель Віваро 2
| № | Опис |
|---|---|
| 1 | Акумуляторна батарея (з електронною системою ключів) |
| 2 | Захист від скачка напруги АКБ (з електронною системою ключів) |
| 3 | Система вентиляції та опалення |
| 4 | Адаптація |
| 5 | Адаптація |
| 6 | Система вентиляції та опалення |
| 7 | Додатковий опалювач і вентиляція, кондиціонер повітря |
| 8 | Додатковий опалювач і система вентиляції |
| 9 | Електрично регульовані зовнішні дзеркала заднього виду |
| 10 | Підігрів зовнішніх дзеркал заднього виду |
| 11 | Радіо, мультимедіа, зовнішні дзеркала, діагностичний роз'єм |
| 12 | Мультимедіа, зчіпка причепа |
| 13 | Освітлення салону, захист акумуляторної батареї від розряджання |
| 14 | Система вприску палива, системи моніторингу тиску повітря в шинах, системи електронних ключів |
| 15 | Вогні аварійної сигналізації, покажчики повороту |
| 16 | Центральний замок |
| 17 | Лампа дальнього світла лівої фари головного освітлення, лампа ближнього світла правої фари головного освітлення, задні ліхтарі, лампа денного ходового вогню лівої фари. |
| 18 | Передні протитуманні фари, задні протитуманні ліхтарі, підсвічування номерного знака |
| 19 | Звукова сигналізація, звуковий сигнал, освітлення і очищувачі. |
| 20 | Щиток приладів |
| 21 | Вимикач системи освітлення |
| 22 | Очищувач задніх скол, насос мийки лобового скла, звуковий сигнал |
| 23 | Головна батарея АРС |
| 24 | Вогні руху заднім ходом |
| 25 | Вимикач стоп-сигналів |
| 26 | Вприск палива, стартер |
| 27 | Подушки безпеки, замок рульової колонки |
| 28 | Сервопривід скла передньої двері з боку пасажира |
| 29 | Підсилювач кермового управління |
| 30 | Стоп-сигнали |
| 31 | Захист від скачка напруги АКБ (з електронною системою ключів) |
| 32 | Сервісний дисплей |
| 33 | Прикурювач, силовий вивід |
| 34 | Лампа дальнього світла правої фари головного освітлення, лампа ближнього світла лівої фари головного освітлення, бічні габаритні вогні, права лампа денного ходового вогню |
| 35 | Стоп-сигнали, ABS, іммобілайзер |
| 36 | Освітлення салону, кондиціонер повітря |
| 37 | Запуск з електронною системою ключів |
| 38 | Очищувач заднього скла |
| 39 | Попереджувальний зумер |
| 40 | Силовий вивід у багажному відділенні |
| 41 | Сервопривід склопідйомника передньої двері з боку водія |
| 42 | Задній силовий вивід |
| 43 | Запуск, електронний блок управління системами автомобіля |
| 44 | Підігрів сидінь |
| 45 | Опалювач, кондиціонер повітря |
| 46 | Очищувач лобового скла |
| 47 | Тахограф |
За прикурювач відповідає запобіжник номер 33.
