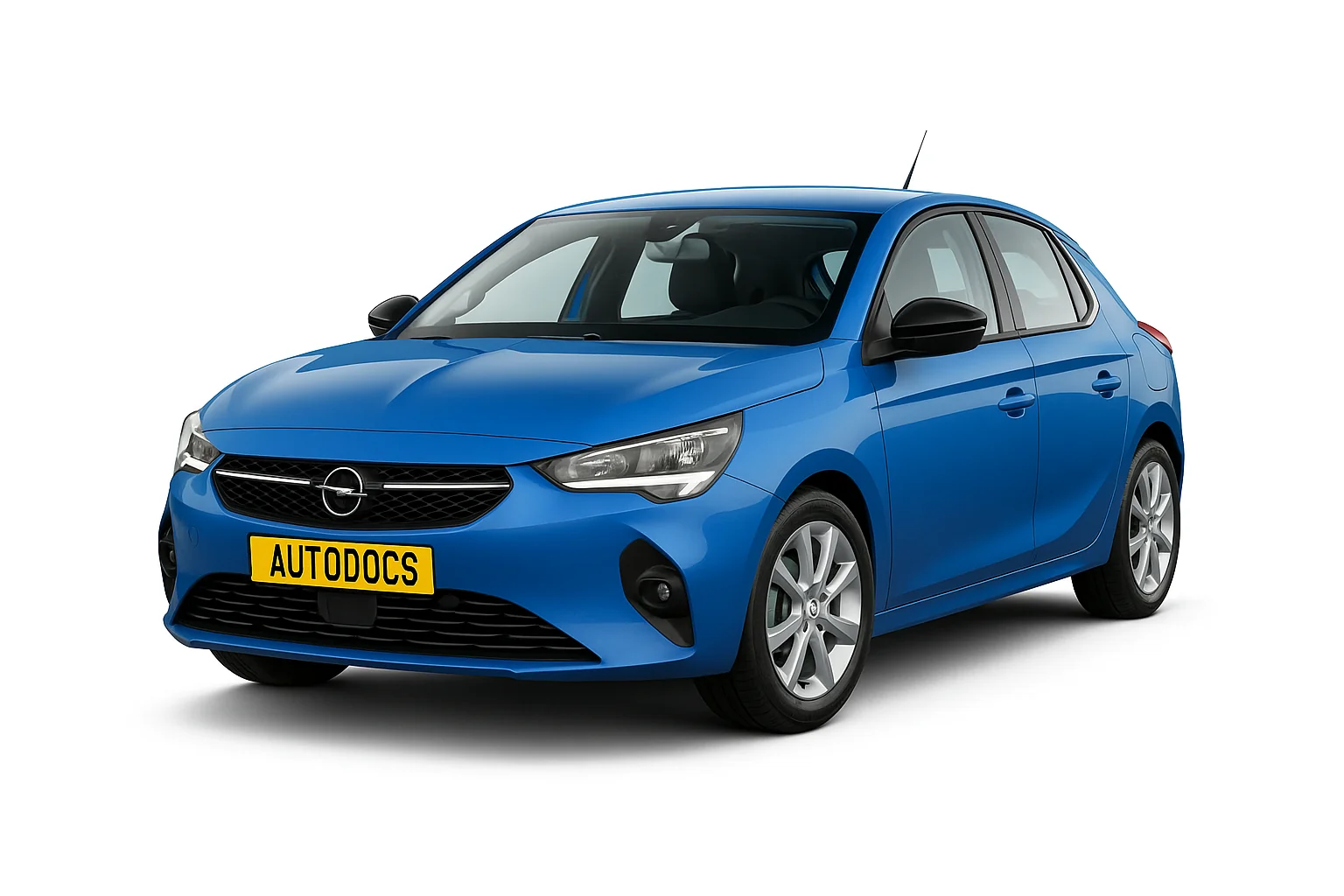

Opel Corsa F представляє 6 покоління модельного ряду Корса, яке вироблялося в 2019, 2020, 2021, 2022, 2023, 2024. Також відома під назвою Vauxhall Corsa F. фото прикладами виконання та місцями розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників у блоках, а також їх кількість може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.
Зміст
Блоки в салоні
Блок запобіжників
Основний блок із запобіжниками знаходиться з лівого боку у нижній частині панелі приладів.
Для доступу необхідно прибрати захисну кришку. У машинах з правим кермовим керуванням цей блок знаходиться в бардачку.
Сам блок виглядатиме приблизно отак.
| № | Опис |
|---|---|
| 1 | Внутрішнє дзеркало / Рульове колесо з електропідсилювачем / Селективне керування рухом / Радар / Дизельна вихлопна система |
| 3 | Індуктивна зарядка |
| 4 | Попередження |
| 5 | Омивач скла (перед/зад) |
| 6 | Омивач скла (перед/зад) |
| 7 | Розетка позаду / USB |
| 8 | Задній склоочисник |
| 10 | Замок дверей/замок задніх дверей |
| 11 | Замок дверей/замок задніх дверей |
| 12 | Система стоп-старт/модуль діагностичного роз'єму/гальмівна система |
| 13 | Інформаційно-розважальна система / Система клімат-контролю |
| 14 | Сирена сигналізації |
| 15 | Неелектричні автомобілі: пусто Електромобілі: Електронний модуль перемикання передач / Блок керування фарами |
| 16 | Система стоп-старт/гальмівна система |
| 17 | Приладовий щиток |
| 18 | Помічник паркування |
| 19 | Електрообладнання рульової колонки / Органи управління на рульовому колесі |
| 21 | Протиугінна сигналізація |
| 22 | Камера /Датчик дощу/ Автоматичне керування освітленням |
| 23 | Нагадування про ремені безпеки |
| 24 | Автоматична коробка передач /Удосконалена система допомоги під час паркування/ Система панорамного огляду |
| 25 | Повітряна подушка |
| 26 | Електронний контроль стійкості |
| 27 | сигналізація |
| 28 | Модуль OnStar або BTA |
| 29 | Інформаційно-розважальна система |
| 31 | Прикурювач/розетка 12 В |
| 34 | Обігрів заднього скла / Обігрів лобового скла / Індуктивна зарядка |
| 35 | |
| 36 |
За роботу прикурювача відповідає запобіжник номер 32.
Блок запобіжників та реле
З правого боку панелі приладів встановлений ще один блок із запобіжниками і реле.
| № | А | Позначення |
|---|---|---|
| F1 | 40А | Обігрівач/обігрівач заднього скла |
| F2 | 10А | Обігрів зовнішніх бічних дзеркал |
| F3 | Електричні склопідйомники – передні | |
| F4 | 10/15А | Бічні дзеркала, що складаються / Регулювання зовнішніх дзеркал |
| F5 | 30А | Електричні склопідйомники – задні |
| F6 | Обігрів сидінь | |
| F7 | – | |
| F8 | Блок запобіжників (права сторона панелі приладів) | |
| F9 | – | |
| F10 | 20А | Підігрів передніх сидінь |
| F11 | 20А | Функція масажу передніх сидінь |
| F12 | Пусто (резерв) | |
| Реле | ||
| R01 | Реле підігріву сидінь | |
| R02 | Реле електросклопідйомників | |
| R03 | Реле обігрівача/ обігріву заднього скла | |
| R04 | – | |
| R05 | – | |
| R06 | – | |
| R07 | – | |
Блок під капотом
Блок запобіжників та реле
У моторному відсіку, під капотом, з лівого боку, поруч із акумулятором розташований блок запобіжників та реле. Приклад доступу показано на макеті.
| № | Призначення |
|---|---|
| F1 | Вентилятор кондиціонера |
| F2 | Комп'ютер системи ABS/ESP |
| F3 | Блок запобіжників салону 3 |
| F4 | Комп'ютер системи ABS/ESP |
| F5 | Інтелектуальний комутаційний блок (Праві покажчики повороту, передні праві габаритні ліхтарі, праві стоп-сигнали, ліві ліхтарі заднього ходу, праві протитуманні фари.) 20А Обігрів лобового скла |
| F6 | Блок керування двошвидкісним вентилятором охолодження (GMV) 20А Калькулятор BVA AxN8 – Калькулятор BVA Ax6III (тепловий) |
| F7 | Інтелектуальний комутаційний блок |
| F8 | Паливний насос керування двигуном |
| F9 | Підкачуючий насос з пілотним керуванням (DW10F), впускний та випускний клапани v електромагнітні клапани – Термостат з пілотним керуванням – Електромагнітний клапан масляного насоса (промивання EC – Електричний електромагнітний клапан – Витратомір всмоктуваного повітря – датчики кисню (EP6FADTX) подача води Електричний електромагнітний клапан (EP6FDT) |
| F10 | Комп'ютер двигуна – Магніт насоса регулювання витрати дизельного палива – Електромагнітний клапан регулювання тиску турбокомпресора (DV5R і DW10F) – Термостат S (DV5R) – Продувний нагрівач – Регульовані електромагнітні клапани впускного та випускного клапана (EP6FADTX) – Промивка TS ) |
| F11 | Комп'ютер двигуна |
| F12 | Діагностичний роз'єм |
| F13 | Інтелектуальний комутаційний блок |
| F14 | Блок рівня заряду акумуляторної батареї |
| F15 | Модуль керування причепом Електромобілі: вилка електронного сервісу |
| F16 | Протитуманні фари 10А Денні ходові вогні |
| F17 | Діагностика реле GMP BFRM - BSI1 - Комп'ютер двигуна - Нижній датчик Nox (форсунки DV5R та DW10 (DV5R) |
| F18 | Праві фари дальнє світло |
| F19 | Ліві фари дальнє світло |
| F20 | Комп'ютер двигуна l Насос, що підкачує (для ER6EDT) — котушки запалювання (EB2ADTS і EP6FADTX) |
| F21 | Стартер |
| F22 | Резерв – Таксі |
| F23 | Стартер / Генератор / AC/DC converter |
| F24 | Причіпний пристрій |
| F25 | Блок запобіжників салону 3 |
| F26 | Модуль управління коробкою передач / Електромобілі: Контролер двигуна (електродвигун та інвертор) |
| F27 | Інтелектуальний комутаційний блок (Права фара ближнього світла – Праві ліхтарі заднього ходу – Ліві протитуманні фари – Задні ліві габаритні ліхтарі – Третій стоп-сигнал.) |
| F28 | Електроживлення насоса сечовини та резистор нагрівання трубок сечовини (UCE або DV5R) - Датчик Nox (DW10F) - Комп'ютер двигуна (EP6FADTX) (BlueInjection, AdBlue) |
| F29 | Склоочисник вітрового скла |
| F30 | Блок попереднього нагрівання |
| F31 | Система клімат-контролю (система опалення та вентиляції), кондиціонер та вентилятор обігрівача |
| F32 | Підсилювач рульового керування, Ліва фара ближнього світла – Статичні поворотні вогні – Бічні повторювачі покажчиків поворотів – Ліві покажчики поворотів – Передній лівий та задній правий габаритні ліхтарі – Ліві стоп-сигнали – Лампи освітлення номерного знака. |
| Реле | |
| R1 | Комп'ютер керування двигуном / Дизель Євро6 (живлення модуля SCR) |
| R2 | Компресор кондиціонера / Електрообігрів вітрового скла |
| R3 | Стартер / теплова підготовка |
| R4 | Протитуманні фари / денні ходові вогні |
| R5 | Вентилятор кондиціонера |
| R6 | Стартер |
| R7 | Передній склоочисник |
| R8 | Передній склоочисник |
| R9 | Фари |
До плюсової клеми акумуляторної батареї може бути підключені головні запобіжники високої потужності.
