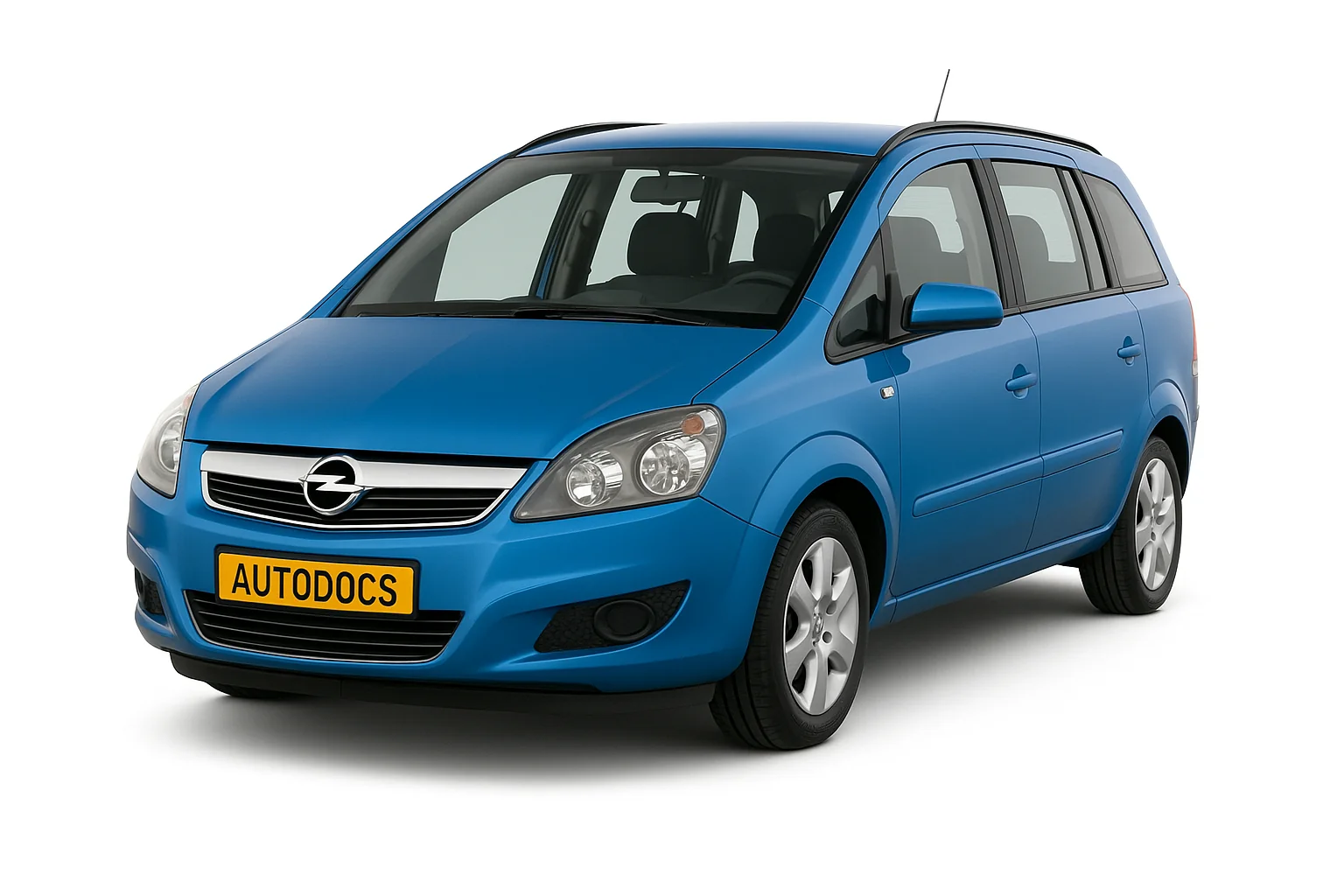

Opel Zafira B (опель зафіра б) вироблялася в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 і 2014 році. Вона відома так само під назвою Zafira Family. У даній статті ви знайдете місця розташування всіх електронних блоків управління, докладний опис блоків запобіжників і реле Опель Зафіра б, зі схемами і фотографіями. Окремо відзначимо запобіжник, що відповідає за прикурювач.
Призначення елементів у блоках Вашого автомобіля може відрізнятися від представленого і залежить від року випуску, регіону поставки та рівня електро оснащення.
Зміст
Загальне розташування блоків
| № | Опис |
|---|---|
| 1 | Електронний блок керування ABS - під розширювальним бачком |
| 2 | Електронний блок керування кондиціонером |
| 3 | Підсилювач 1 сигналу антени |
| 4 | Підсилювач 2 сигналу антени |
| 5 | Датчик удару (SRS) -передній |
| 6 | Бічний датчик удару, з боку водія |
| 7 | Бічний датчик удару, з боку пасажира |
| 8 | Реле вимкнення протиугінної системи |
| 9 | Сирена протиугінної системи |
| 10 | Блок керування додатковим обігрівачем |
| 11 | Реле додаткового обігрівача - за розширювальним бачком |
| 12 | Акумуляторна батарея |
| 13 | Діагностичний роз'єм (DLC) |
| 14 | Електронний блок керування двигуном, дизель - за аркою колеса |
| 15 | Електронний блок керування двигуном, бензин - права верхня частина двигуна |
| 16 | Реле 4 електродвигуна вентилятора системи охолодження - радіатор |
| 17 | Реле 5 електродвигуна вентилятора системи охолодження - радіатор |
| 18 | Блок запобіжників/ реле, моторний відсік |
| 19 | Блок запобіжників/ реле, багажне відділення |
| 20 | Блок керування свічками розжарювання |
| 21 | Блок керування коректором фар (адаптивні додаткові фари) |
| 22 | Резистор електродвигуна вентилятора вентилятора обігрівача |
| 23 | Звуковий сигнал 1 |
| 24 | Звуковий сигнал 2 |
| 25 | Блок керування системи keyless entry - за блоком запобіжників /реле |
| 26 | Багатофункціональний блок керування 1- вбудований у блок запобіжників/ реле в моторному відсіку - функції: Центральний замок, багатофункціональний дисплей, протитуманні фари, паливний насос, фари, омивач фар, обігрівач заднього скла, обігрівач/кондиціонер, звуковий сигнал, імобілайзер, вказівники повороту, комбінація приладів, лампи освітлення салону, система дистанційного керування центральним замком, лампа освітлення багажного відділення, омивач заднього скла, ліхтарі заднього ходу, стоп-сигнали, задні габарити, очищувач/омивач лобового скла, датчик дощу (очищувачі лобового скла) |
| 27 | Багатофункціональний блок керування 2 - вбудований у блок запобіжників/ реле в багажному відділенні - функції: Протиугінна система, центральний замок, паливний насос, обігрівач заднього скла, комбінація приладів, лампи освітлення салону, лампа підсвічування номерного знака, очищувач заднього скла, стоп-сигнали, роз'єм електрообладнання причепа, лампа підсвічування косметичного дзеркальця |
| 28 | Датчик температури навколишнього повітря |
| 29 | Блок керування системою паркування - за правою задньою оздоблювальною панеллю |
| 30 | Блок керування підігрівом сидіння водія - під сидінням |
| 31 | Блок керування підігрівом сидіння пасажира - під сидінням |
| 32 | Блок керування електрообладнанням рульової колонки |
| 33 | Електронний блок керування SRS |
| 34 | Блок керування підвіскою - із системою активної підвіски |
| 35 | Блок керування телефоном |
| 36 | Блок керування електрообладнанням причепа |
| 37 | Електронний блок керування КПП |
| 38 | Блок керування перемиканням передач |
| 39 | Блок керування системи контролю тиску в шинах |
| 40 | Датчик дощу (очищувач лобового скла) |
| 41 | Датчик бічного переміщення |
Блок під капотом
Він розташований у лівій частині моторного відсіку, поруч зі стійкою і закритий захисною кришкою.
Складається з двох відділів (блоку запобіжників і реле та відділу силових запобіжників високої потужності)
| № | A | Позначення запобіжників |
|---|---|---|
| FB1 | 50 | Електрогідравлічний жорсткий верх HT |
| FB2 | 80 | Дизель (Контролер часу розжарювання) |
| FB3 | 80 | ЕГПК |
| FB4 | 30 | Незалежний обігрівач IH 100А Додатковий обігрівач - електричний, пасажирський салон EH |
| FB5 | 80 | на REC / Задній блок запобіжників |
| FB6 | 80 | на REC / Задній блок запобіжників |
| F1 | 20 | Антиблокувальна система гальм (ABS) |
| F2 | 30 | Антиблокувальна система гальм (ABS) |
| F3 | 30 | Система обігріву, вентиляції салону, клімат-контроль (HVAC) |
| F4 | 30 | Система обігріву, вентиляції та кондиціонування (HVAC) |
| F5 | 30 / 40 | Вентилятор системи охолодження 1* |
| F6 | 30 / 40 | Вентилятор системи охолодження 2* |
| F7 | 10 | Омивачі скла 20A (без REC) Центральний замок ZV |
| F8 | 15 | Звуковий сигнал 10A (без REC) Центральний замок ZV, Склоомивач передній, задній WA |
| F9 | 25 | Омивачі фар 25A (без REC) Обігрів заднього скла HFH (K17_X125) |
| F10 | 7.5 | На діагностичний роз'єм DIAG |
| F11 | 7.5 | Прилади |
| F12 | 5 | Циркуляційний насос 7.5A (без REC) Інф. дисплей ID, Аудіосистема Twin Audio TWA, Цифрове радіомовлення DAB, Телефон з голосовим управлінням TCV |
| F13 | 15 | Протитуманні фари 5A Лампа освітлення салону IRL(K18_X125) |
| F14 | 30 | Склоочисник вітрового вікна |
| F15 | 30 | Склоочисник вікна дверей |
| F16 | 5 | Модуль керування двигуном/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковий сигнал(K4_X125), Кондиціонер, напівавтоматичний кондиціонер, електронне регулювання клімату, Вимикач стоп сигналу, ел. гідравлічний жорсткий верх |
| F17 | 25 | Підігрів паливного фільтра (дизельні моделі) |
| F18 | 25 | Стартер |
| F19 | 30 | Електронне обладнання коробки передач |
| F20 | 10 | Кондиціонер / Звуковий сигнал (K4_X125) |
| F21 | 20 | Електронне обладнання двигуна |
| F22 | 7,5 | Електронне обладнання двигуна |
| F23 | 10 | Адаптивна система фар (AFL), регулювання кута нахилу фар |
| F24 | 15 | Паливний насос |
| F25 | 15 | Електронне обладнання коробки передач |
| F26 | 10 | Електронне обладнання двигуна |
| F27 | 5 | Підсилювач рульового управління |
| F28 | 5 | Електронне обладнання коробки передач |
| F29 | 7,5 | Електронне обладнання коробки передач 7.5A (з REC) Блок керування коробка Автомат/ Easytronic |
| F30 | 10 | Електронне обладнання двигуна (котушки запалювання) |
| F31 | 10 | Система адаптивного світла фар (AFL). Регулювання кута нахилу фар 15A (без REC) Склоочисник заднього скла (K56) |
| F32 | 5 | Сигнальна лампа несправності гальмівної системи, кондиціонер, вимикач на педалі зчеплення |
| F33 | 5 | Система адаптивного управління світлом фар (AFL). Регулювання нахилу фар |
| F34 | 7,5 | Блок керування модуля рульової колонки |
| F35 | 20 | Інформаційно-розважальна система |
| F36 | 7,5 | Мобільний телефон /радіоприймач/ система Twin Audio/ багатофункціональний дисплей 15A (без REC) Прикурювач |
В одному з варіантів виконання за роботу прикурювача відповідає запобіжник номер 36 на 15А. В інших випадках, дивіться блок у багажному відділенні.
| № | Призначення реле |
|---|---|
| К1 | (K11_X125) Вентилятор радіатора (FE5, FE6) |
| К2 | (K12_X125) Вентилятор радіатора (FE5, FE6) |
| К3 | (K7_X125) (з REC) Насос омивача фар (FE9) |
| К3 | (K17_X125) (без REC) Обігрівач заднього скла (FE9) |
| К4 | (K16_X125) (з REC) Протитуманні фари, передні (FE13) |
| К4 | (K18_X125) (без REC) Вимкнення завантаження (освітлення салону тощо) (FE13) |
| К5 | (K5_X125) Склоочисник, лобове скло, низький/високий (FE14, FE15) |
| К6 | (K6_X125) Склоочисник, лобове скло, ВКЛ/ВИКЛ (FE14, FE15) |
| К7 | (K15_X125) Вентилятор, пасажирський салон - Кондиціонер/Обігрів (FE4) |
| К8 | (K14_X125) (з REC) Обігрів фільтра (Дизель) (FE17) |
| К8 | (K8_X125) (без REC) Компресор, кондиціонер (FE17) |
| К9 | (K1_X125) Стартер (FE18, K3_X125) |
| К10 | (K13_X125) Вентилятор радіатора (FE5, FE6) |
| К11 | (K8_X125) (з REC) Компресор, кондиціонер (FE20, FE32) |
| К11 | (K4_X125) (без REC) Ріжковий звуковий сигнал (FE20, FE16) |
| К12 | (K2_X125) Контролер керування двигуном (на FE21, FE26, FE32) |
| К13 | (K10_X125) Паливний насос (FE24) |
| К14 | (K3_X125) Вивід 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33) |
Окремі елементи реле можуть перебувати поза основним блоком, наприклад:
- K30A Реле - вентилятор радіатора (FE5, FE6)
- K30B Реле - вентилятор радіатора (FE5, FE6)
- K84LD/RD Реле - гідроагрегат (кабріолет складаний верх) (FB1)
- K93 Реле - відмикання важеля перемикання передач (Коробка автомат AF17/4, AF22/4)
Блок у багажному відділенні
Розташований за лівою обшивкою салону.
Варіант 1
| № | A | Позначення запобіжників |
|---|---|---|
| 1 | 25 / 30 | Електропривод керування передніми склопідйомниками |
| 2 | Не використовується | |
| 3 | 7,5 | Комбінація приладів |
| 4 | 5 | Обігрів/ кондиціонер/ клімат-контроль (HVAC) |
| 5 | 7,5 | Подушки безпеки |
| 6 | Не використовується | |
| 7 | Не використовується | |
| 8 | Не використовується | |
| 9 | Не використовується | |
| 10 | Не використовується | |
| 11 | 25 | Обігрів заднього скла (вікна задніх дверей) |
| 12 | 15 | Склоочисник вікна двері задка |
| 13 | 5 | Система допомоги при паркуванні |
| 14 | 7,5 | Система кондиціонування повітря |
| 15 | Не використовується | |
| 16 | 5 | Система розпізнавання зайнятості сидіння/ система Open-Start |
| 17 | 5 | Датчик дощу/ датчик якості повітря/ система контролю тиску в шинах/ внутрішнє дзеркало заднього виду |
| 18 | 5 | Прилади /перемикачі |
| 19 | Не використовується | |
| 20 | 10 | Система динамічного управління амортизаторами (CDC) |
| 21 | 7,5 | Обігрів зовнішніх дзеркал заднього виду |
| 22 | 25 | Верхній люк |
| 23 | 25 / 30 | Електро склопідйомники задніх дверей |
| 24 | 7,5 | Діагностичний роз'єм |
| 25 | Не використовується | |
| 26 | 7,5 | Електропривод складання зовнішніх дзеркал |
| 27 | 5 | Ультразвуковий датчик, система протиугінної сигналізації |
| 28 | Не використовується | |
| 29 | 15 | Прикурювач, передня розетка |
| 30 | 10 | Задня розетка для підключення додаткових електроприладів |
| 31 | Не використовується | |
| 32 | Система Open & Start | |
| 33 | Не використовується | |
| 34 | 25 | Верхній люк |
| 35 | 10 | Задня розетка для підключення додаткових електроприладів |
| 36 | 20 | Розетка тягово-сцепного устройства |
| 37 | 5 | Освітлення салону |
| 38 | 30 | Центральний замок, вивід "30" |
| 39 | 15 | Обігрів лівого переднього сидіння |
| 40 | 15 | Обігрів правого переднього сидіння |
| 41 | Не використовується | |
| 42 | Не використовується | |
| 43 | Не використовується | |
| 44 | Не використовується |
- K2 (K3_X131) Реле - обігрів заднього вікна, дзеркал (на FR11, FR21), (від FB5, FB6)
- K3 (K1_X131) Реле - вивід 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
- K4 (K2_X131) Реле - вивід 15a (на FR39, FR40)
За роботу прикурювача відповідає запобіжник номер 29 на 15А, а за додаткові розетки 30 на 10А.
Варіант 2
| № | A | Позначення запобіжників |
|---|---|---|
| F50 | 10 | Кондиціонер AC (на реле K5) |
| F51 | 15 | Протитуманні фари (передні) (на реле K39) |
| F52 | 15 | Додаткове гніздо (задній прикурювач) ACS |
| F53 | 7.5 | Дзеркала з підігрівом |
| F54 | 30 | Передній склоочисник FHF |
| F55 | 30 | Задні склоочисники FHR |
| F56 | 7.5 | Задні ліхтарі (на K71), замок без ручки (на K24D) |
| Реле | ||
| K5 | Реле - компресор, кондиціонер (FE33, F50) | |
| K24D | Реле мертвого блокування (F56) | |
| K39 | Реле - протитуманна фара, передня (F51) | |
| K56 | Реле - склоочисник, заднє вікно (FE31, FE33) | |
| K71 | Реле - ліхтар заднього ходу (F56, FE33) | |
