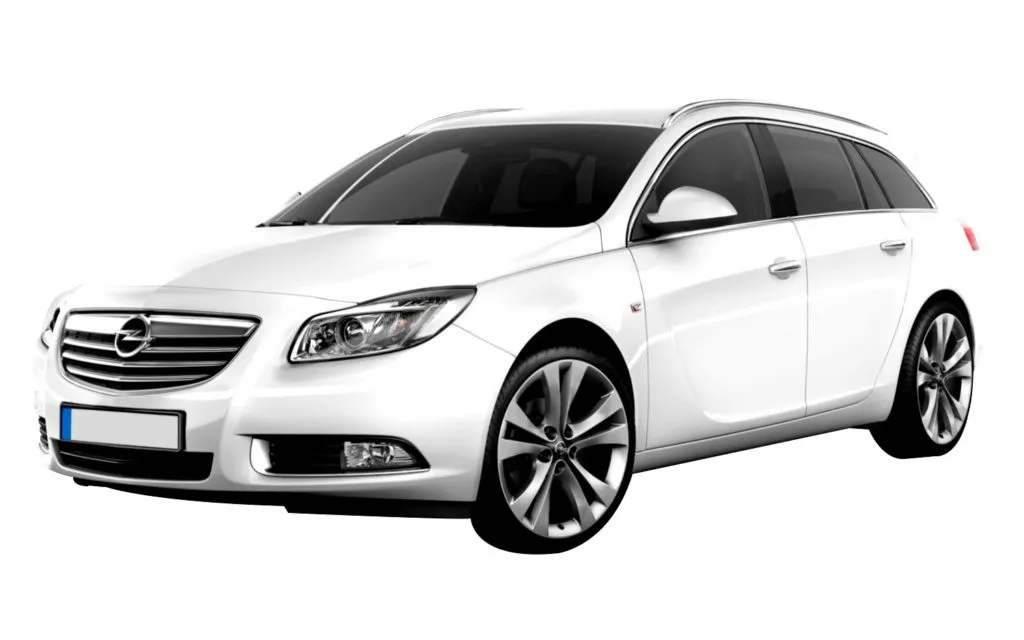

Opel Insignia продається з 2008 року по теперішній час у двох поколіннях з кузовами седан, хетчбек і універсал. Перше покоління, Опель інсигнія а, офіційно продавалося в Росії в 2009, 2010, 2011, 2012, 2013, 2014, 2015 і 2016 році. З 2017 року у виробництві друге покоління Opel Insignia b. У нашій статті ми покажемо місця розташування всіх електронних блоків керування, детальний опис блоків запобіжників і реле Опель Інсигнія а, зі схемами та фотографіями. Зазначимо запобіжник, що відповідає за прикурювач.
Кількість елементів в блоках і їх призначення може відрізнятися від представленого і залежить від року випуску і країни поставки Вашого Opel Insignia.
Зміст
Усі блоки керування
Загальна схема розташування електронних блоків керування
| № | Опис |
|---|---|
| 1 | Електронний блок управління ABS |
| 2 | Блок керування електродвигуном вентилятора кондиціонера/ обігрівача - біля електродвигуна вентилятора обігрівача |
| 3 | Блок керування кондиціонером/ обігрівачем - за панеллю керування обігрівачем |
| 4 | Датчик удару (SRS)- панель капота (підсилювач) |
| 5 | Бічний датчик удару, лівий - у центральній стійці |
| 6 | Бічний датчик удару, правий - у центральній стійці |
| 7 | Звуковий сигнал протиугінної системи |
| 8 | Блок керування протиугінною системою (з контролем зміни об'єму) - на стельовій панелі |
| 9 | Потужна сирена протиугінної системи |
| 10 | Реле протиугінної системи - вбудований у блок попередніх охоронців/ реле в моторному відсіку1 |
| 11 | Реле роз'єму живлення додаткового обладнання - у блоці запобіжників /реле під приладовою панеллю |
| 12 | Акумуляторна батарея |
| 13 | Реле приводу відчинення кришки багажника - у блоці запобіжників /реле під приладовою панеллю |
| 14 | Реле приводу блокування лючка лючка паливо заливної горловини - у блоці запобіжників /реле в багажному відділенні |
| 15 | Реле центрального замка (двері водія) - вбудований у блок запобіжників/ реле в моторному відсіку 1 |
| 16 | Діагностичний роз'єм (DLC) |
| 17 | Блок керування блокуванням диференціала - на задньому редукторі |
| 18 | Приймач аудіосистеми (DAB) - за речовим ящиком |
| 19 | Додатковий електричний обігрівач - на корпусі вентилятора обігрівача |
| 20 | Блок керування стоянковим гальмом з електроприводом - за аркою колеса |
| 21 | Електронний блок керування двигуном - біля акумуляторної батареї |
| 22 | Реле протитуманних фар - вбудований в блок запобіжників/ реле в моторному відсіку 1 |
| 23 | Блок запобіжників/ реле, моторний відсік 1 |
| 24 | Блок запобіжників/ реле, моторний відсік 2- на акумуляторній батареї |
| 25 | Блок запобіжників/ реле, моторний відсік З - біля акумуляторної батареї |
| 26 | Блок запобіжників/ реле, моторний відсік 4 - біля електродвигуна вентилятора системи охолодження |
| 27 | Блок запобіжників/ реле, приладова панель - за приладовою панеллю, ліворуч |
| 28 | Блок запобіжників/ реле, багажне відділення - за оздоблювальною панеллю |
| 29 | Блок керування свічками розжарювання - біля акумуляторної батареї |
| 30 | Блок керування фарами - за приладовою панеллю |
| 31 | Реле дальнього світла фар - вбудований у блок перед охоронців/ реле в моторному відсіку 1 |
| 32 | Звуковий сигнал - за переднім бампером |
| 33 | Реле звукового сигналу - вбудований у блок запобіжників/ реле в моторному відсіку 1 |
| 34 | Реле допоміжних ланцюгів запалювання 1 - у блоці запобіжників/реле під приладовою панеллю |
| 35 | Приймач сигналу системи keyless entry - за комбінацією приладів |
| 36 | Багатофункціональний блок керування - функції: Протиугінна система, звуковий попереджувальний сигнал/ зумер , центральний замок, система підтримання швидкості. Шина даних CAN, електропривод склопідіймачів, керування електричним навантаженням, лампи зовнішнього освітлення, система омивача/очисника фар, звуковий сигнал, комбінація приладів, лампи освітлення салону, дистанційне керування (keyless entry), очищувач/омивач заднього скла, система запуску, люк, система контролю тиску в шинах, очищувач/омивач лобового скла |
| 37 | Датчик температури навколишнього повітря |
| 38 | Блок керування системою паркування - за оздоблювальною панеллю багажного відділення |
| 39 | Блок керування підсилювачем рульового керування - за приладовою панеллю |
| 40 | Датчик дощу - верхня центральна частина лобового скла |
| 41 | Реле електродвигуна насоса омивача заднього скла - вбудований у блок запобіжників/ реле в моторному відсіку 1 |
| 42 | Реле електродвигуна очисника заднього скла - вбудований у блок запобіжників/ реле в моторному відсіку 1 |
| 43 | Блок керування підігрівом сидіння .Лів. передн. - під сидінням |
| 44 | Блок керування підігрівом сидіння, Прав, передн. - під сидінням |
| 45 | Електронний блок керування SRS - під центральною консоллю |
| 46 | Блок управління підвіскою - за оздоблювальною панеллю |
| 47 | Датчик прискорення (підвіска з електронним керуванням) 1 - на чашці підвіски |
| 48 | Датчик прискорення (підвіска з електронним керуванням) 2- на чашці підвіски |
| 49 | Датчик прискорення (підвіска з електронним керуванням) 3 - на підвісці |
| 50 | Датчик прискорення (підвіска з електронним керуванням) 4- на підвісці |
| 51 | Датчик прискорення (підвіска з електронним керуванням) 5 - під підлогою багажного відділення |
| 52 | Датчик висоти положення кузова (лівий передній) - на підвісці |
| 53 | Датчик висоти положення кузова (лівий задній) - на підвісці |
| 54 | Датчик висоти положення кузова (правий передній) - на підвісці |
| 55 | Блок керування електрообладнанням задніх дверей (універсал) - за обробною панеллю задніх дверей |
| 56 | Блок керування електрообладнанням задніх дверей (хетчбек) - за оздобленням задніх дверей |
| 57 | Блок керування телефоном |
| 58 | Блок керування електрообладнанням причепа - за оздоблювальною панеллю |
| 59 | Електронний блок керування КПП - на КПП |
| 60 | Інвертер - під центральною консоллю |
| 61 | Реле насоса омивача лобового скла - вбудований у блок запобіжників/ реле в моторному відсіку 1 |
| 62 | Датчик бічного переміщення - під центральною консоллю |
Блоки під капотом
Головний блок
Основний блок запобіжників і реле розташований зліва, поруч з акумулятором і закритий захисною кришкою.
| № | A | Опис |
|---|---|---|
| 1 | 15 | Електронний блок керування КПП |
| 2 | 15 | Електронний блок керування двигуном |
| 3 | Резерв | |
| 4 | Резерв | |
| 5 | 15 | Запалювання, блок керування коробкою передач, блок керування двигуном |
| 6 | 30 | Очищувач лобового скла |
| 7 | - | |
| 8 | 15 | Керування двигуном, Впорскування палива, система запалювання |
| 9 | 15 | Керування двигуном, Впорскування палива, система запалювання |
| 10 | 15 / 20 | Електронний блок керування двигуном |
| 11 | 10 | Керування двигуном |
| 12 | 30 | Стартер |
| 13 | 7,5 | Підігрів датчика дроселя |
| 14 | 15 | Освітлення |
| 15 | 20 | Очищувач заднього скла |
| 16 | 7,5 | Керування двигуном |
| 17 | 5 | Запалювання, подушка безпеки |
| 18 | 15 | Адаптивні фари |
| 19 | 15 | Адаптивні фари |
| 20 | 20 | Паливний насос |
| 21 | 30 | Електропривод склопідйомників |
| 22 | 30 | ABS, ESP |
| 23 | 10 | Підсилювач рульового управління |
| 24 | 30 | Електропривод склопідйомників |
| 25 | 30 | Штепсельні розетки |
| 26 | 60 | ABS, ESP |
| 27 | 30 | Стоянкове гальмо |
| 28 | 40 | Обігрівач заднього скла |
| 29 | 15 | Ліве сидіння з електроприводом регулювання |
| 30 | 15 | Праве сидіння з електроприводом регулювання |
| 31 | 10 | Електромагнітна муфта компресора кондиціонера |
| 32 | 20 | Багатофункціональний блок керування |
| 33 | 25 | Підігрівач передніх сидінь |
| 34 | 25 | Вентиляційний люк даху |
| 35 | 30 | Підсилювач аудіосистеми |
| 36 | Резерв | |
| 37 | 10 | Дальнє світло правої фари |
| 38 | 10 | Дальнє світло лівої фари |
| 39 | Резерв | |
| 40 | Насос рідини | |
| 41 | 30 | Вакуумний насос |
| 42 | 60 | Електродвигун вентилятора системи охолодження |
| 43 | Резерв | |
| 44 | 25 | Омивачі фар |
| 45 | 60 | Електродвигун вентилятора системи охолодження |
| 46 | 10 | Електродвигун вентилятора системи охолодження |
| 47 | 10 | Керування двигуном |
| 48 | 15 | Протитуманні фари |
| 49 | 15 | Лампа ближнього світла правої фари |
| 50 | 15 | Лампа ближнього світла лівої фари |
| 51 | 15 | Звуковий сигнал |
| 52 | 5 | Комбінація приладів, сигнал |
| 53 | 10 | Запалювання |
| 54 | 5 | Вимикач фар |
| 55 | 7,5 | Електропривод склопідйомників і складання дзеркал |
| 56 | 15 | Електродвигун насоса омивача лобового скла |
| 57 | 15 | Замок рульової колонки |
| 58 | Резерв | |
| 59 | Підігрів дизельного палива | |
| 60 | 7,5 | Електропривод дзеркал |
| 61 | 7,5 | Електропривод дзеркал |
| 62 | 10 | Система уловлювання парів палива |
| 63 | 7,5 | Датчик підігріву заднього скла |
| 64 | 5 | Адаптивні фари |
| 65 | 7,5 | Сирена протиугінної системи |
| 66 | 15 | Електродвигун насоса омивача заднього скла |
| 67 | 20 | Паливний насос |
| 68 | Резерв | |
| 69 | 5 | Багатофункціональний блок керування |
| 70 | 5 | Датчик дощу |
| 71 | Живлення електронного кузовного обладнання |
Блок на акумуляторі
На кришці акумуляторної батареї має кріпитися блок запобіжників у вигляді плавких вставок високої потужності.
| № | A | Опис |
|---|---|---|
| 1 | 100 | Блок запобіжників/ реле приладової панелі |
| 2 | 100 | Блок запобіжників/ реле приладової панелі |
| 3 | 100 | Блок запобіжників/ реле в багажному відділенні |
| 4 | 100 | Блок запобіжників/ реле в багажному відділенні |
| 5 | Генератор / стартер |
Блок у салоні
Він розташований під панеллю з боку водія, за ящиком для рукавичок.
| № | A | Позначення |
|---|---|---|
| 1 | 10 | A22 Керування радіоприймачем, K33 Дисплей інформаційного центру водія (DIC) |
| 2 | 20 | Модуль керування кузовом K9, зовнішнє освітлення |
| 3 | 25 | Модуль керування кузовом K9 |
| 4 | 20 | A11 Радіоприймач, P5 Блок керування зумером |
| 5 | 7,5 | A12 Блок керування цифровим радіоприймачем, K82 Блок керування мобільним телефоном, T11 Модуль інтерфейсу мультимедійного програвача |
| 6 | 20 | Розетка електроживлення передня (прикурювач) |
| 7 | 20 | Розетка живлення додаткового обладнання |
| 8 | 30 | Модуль керування кузовом K9, Ліва фара (ближнє світло, галогеновий) |
| 9 | 30 | Модуль керування кузовом K9, Права фара (ближнє світло, галогеновий) |
| 10 | 30 | Модуль керування кузовом K9, Дверні замки |
| 11 | 40 | K8 Модуль керування електродвигуном вентилятора. Система опалення (вентиляції) та кондиціонування |
| 12 | 25 | S64D Вимикач регулятора положення сидіння - водій, S65D Вимикач поперекового упору сидіння - водій |
| 13 | 25 | Електропривод передніх сидінь |
| 14 | 7,5 | X84 Діагностичний роз'єм |
| 15 | 7,5 | Модуль діагностики та контролю подушок безпеки K36 |
| 16 | 10 | Центральний замок |
| 17 | 10 | A26 Панель керування системою опалення, вентиляції та кондиціонування, K33 Блок керування системою опалення, вентиляції та кондиціонування |
| 18 | 30 | KR104A Реле логістичного режиму 1 |
| 19 | 20 | Модуль керування кузовом K9 Стоп-сигнали, ліхтарі світла |
| 20 | 5 | K85 Модуль визначення присутності пасажирів |
| 21 | 10 | Р16 приладова дошка |
| 22 | 5 | S39 Замок запалювання |
| 23 | 20 | Модуль керування кузовом K9 |
| 24 | 20 | Модуль керування кузовом K9 |
| 25 | 20 | Замок рульової колонки |
| 26 | 20 | Роз'єм живлення додаткового обладнання |
За роботу прикурювача і додаткових розеток відповідають запобіжники під номерами 6 і 7 на 20А.
Блок у багажнику
У багажному відділенні цей блок захований за обшивкою з лівого боку.
| № | A | Призначення |
|---|---|---|
| 1 | 30 | Центральний замок, задні двері з електроприводом |
| 2 | 40 | Кондиціонер/ обігрівач |
| 3 | 40 | Блок керування електрообладнанням причепа |
| 4 | Резерв | |
| 5 | 30 | Роз'єм електрообладнання причепа |
| 6 | Резерв | |
| 7 | Резерв | |
| 8 | 30 | Роз'єм електрообладнання причепа |
| 9 | Резерв | |
| 10 | 30 | Підігрівач охолоджувальної рідини |
| 11 | 30 | Електропривод передніх сидінь |
| 12 | 10 | Пам'ять сидінь з електроприводом |
| 13 | Коректор фар, Система регулювання дорожнього просвіту | |
| 14 | Резерв | |
| 15 | Резерв | |
| 16 | Резерв | |
| 17 | Підігрівач сидінь | |
| 18 | 20 | Блок керування електрообладнанням задніх дверей (багажник) |
| 19 | Шторка заднього скла | |
| 20 | Вентилятор водійського сидіння | |
| 21 | 7,5 | Блок керування електрообладнанням причепа |
| 22 | 15 | Шторка заднього скла |
| 23 | 5 | Протиугінна система |
| 24 | Лівий стоянковий вогонь | |
| 25 | Правий стоянковий вогонь | |
| 26 | Освітлення, покажчики повороту | |
| 27 | Освітлення, покажчики повороту | |
| 28 | Резерв | |
| 29 | 30 | Транспортувальний запобіжник |
| 30 | 30 | Транспортувальний запобіжник |
| 31 | 10 | Активна демпфувальна система, система автоматичного перемикання дальнього світла, круїз-контроль, система виявлення дорожніх знаків, система виявлення виходу за межі смуги руху |
| 32 | Система паркування | |
| 33 | 10 | Блок керування блокуванням диференціала, повний привід |
| 34 | 30 | Люк |
| 35 | 30 | Центральний замок |
| 36 | Електропривод передніх сидінь | |
| 37 | Резерв |
