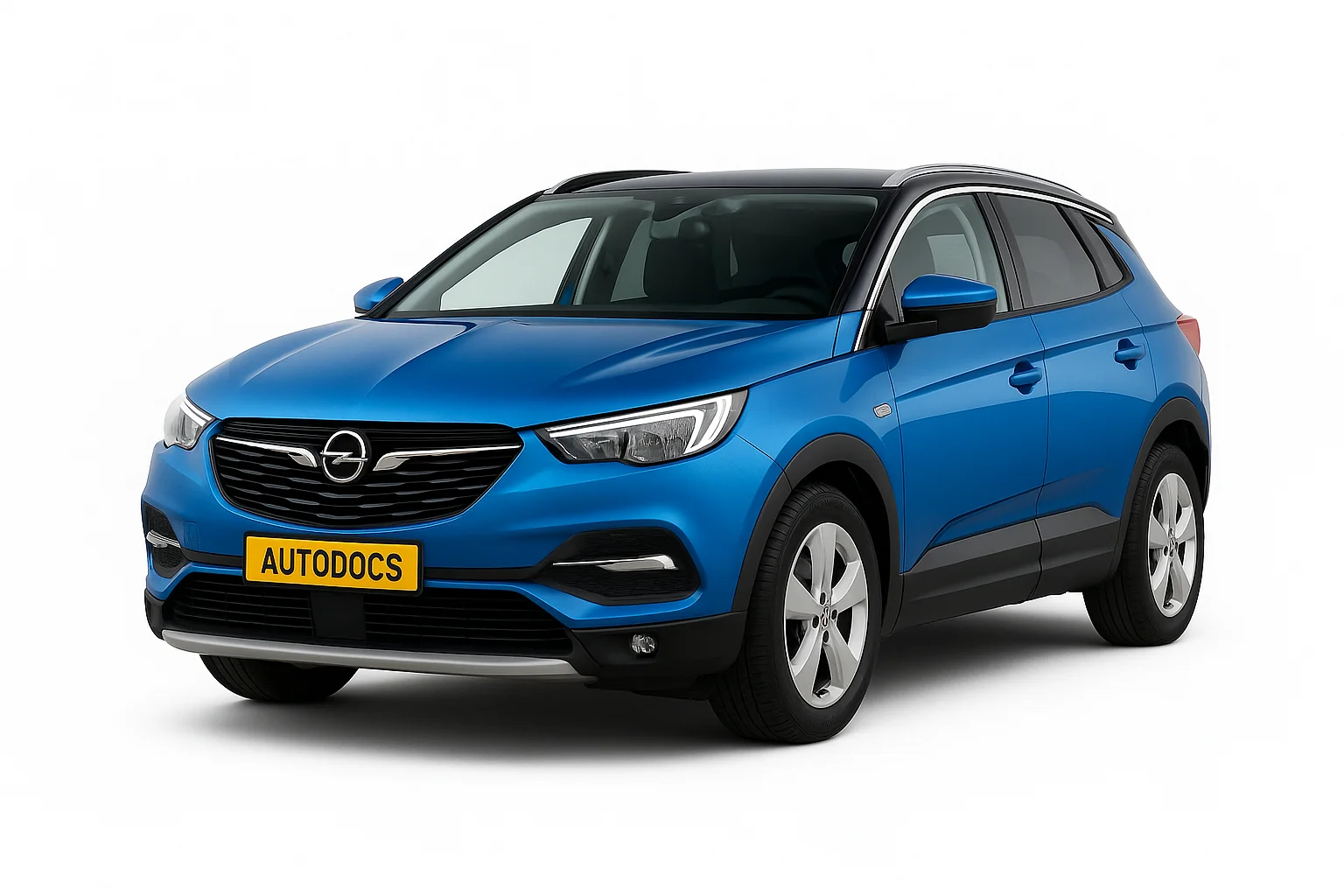

Opel Grandland X випускався у 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час модель отримала рестайлінг. Так само відома під назвою Vauxhall Grandland . У даному пості ви знайдете опис запобіжників та реле Опель Грандланд зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.

Opel Grandland

Призначення запобіжників у блоках, а також їх кількість може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.

Блоки в салоні

Блок запобіжників

Основний блок із запобіжниками знаходиться з лівого боку у нижній частині панелі приладів.

Блок у салоні

Для доступу треба прибрати захисну кришку або скриньку для дрібниць. У машинах з правим кермовим керуванням цей блок знаходиться в бардачку.

блок RHD

Сам блок запобіжників виглядатиме приблизно отак.

Фото приклад блоку в салоні

Схема блоку у салоні
Схема

Варіант 1

Опис
1 Внутрішнє дзеркало / Рульове колесо з електропідсилювачем / Селективне керування рухом / Радар / Дизельна вихлопна система
3 Модуль керування положенням причепа
4 Попередження
5 Омивач скла (перед/зад)
6 Омивач скла (перед/зад)
7 Розетка позаду
8 Задній склоочисник
10 Замок дверей/замок задніх дверей
11 Замок дверей/замок задніх дверей
12 Система стоп-старт/модуль діагностичного роз'єму/гальмівна система
13 Інформаційно-розважальна система / Система клімат-контролю
14 Сирена сигналізації
15 Система клімат-контролю
16 Система стоп-старт/гальмівна система
17 Приладовий щиток
18 Помічник паркування
19 Електрообладнання рульової колонки / Органи управління на рульовому колесі
21 Протиугінна сигналізація
22 Камера /Датчик дощу/ Автоматичне керування освітленням
23 Нагадування про ремені безпеки
24 Автоматична коробка передач /Удосконалена система допомоги під час паркування/ Система панорамного огляду
25 Повітряна подушка
26 Електронний контроль стійкості
27 сигналізація
28 Модуль OnStar або BTA
29 Інформаційно-розважальна система
32 Прикурювач / Розетка на передній панелі
34 Обігрів заднього скла / Обігрів лобового скла / Індуктивна зарядка
35 Вимикач освітлення/модуль діагностичного роз'єму
36 Освітлювальні прилади

У цьому виконанні за роботу прикурювача відповідає запобіжник 32.

Варіант 2

А Опис
1 3A Електронна система ключів – Протиугінна сигналізація – Замок запалювання
2 3A Датчик кута повороту кермового колеса
3 3A Інструментальний роз'єм – Система comelec
4 7,5А Іструментальний роз'єм – Діагностичний роз'єм – подвійний контактор педалі гальма – Центральний пристрій підтримання напруги
5 Багатофункціональний екран – Камера заднього виду – Комп'ютер допомоги під час паркування – Модуль управління коробкою передач
6 15А Резерв
7 10А Аудіо підсилювач
8 20А Склоочисник заднього скла
9 "Маса" переднього та заднього плафонів освітлення
10 30А Привід центральних та внутрішніх замків передніх та задніх дверей + лючка паливного бака
11 30А Електроживлення приводів передніх та задніх зовнішніх та внутрішніх замків
12 3A Охоронна сигналізація
13 3A Модуль включення додаткового підігрівача
14 15А
15
16 Електропідсилювач керма
17 10А Роз'єм 12B у багажнику або у вантажному відділенні
18 Автономний блок телематики – Модуль OnStar або BTA
19
20 15А Блок запобіжників салону 3
21 3A Внутрішнє освітлення – Зарядний пристрій для переносної лампи – Індивідуальні світильники
22 3A Підсвічування ящика рукавички – Індивідуальні світильники
23 3A Система оповіщення про сліпі зони – Регулювання зовнішніх дзеркал – Індуктивна зарядка
24 Загальний комутаційний блок – Підрульовий комунікаційний модуль CV00
25 Перемикач коректора напрямку світла фар – дзеркало заднього виду
26 3A Інструментальний роз'єм – Дисплей не пристебнутого ременя водія та пасажира
27 3A Датчик дощу та освітленості – Підрульовий перемикач
28 10А Передній центральний елемент - Передня панель мультиплексна - Автомагнітола - Виведення інформації в поле зору водія
29 Комутаційний блок двигуна (PSF1)
30 15А Аудіосистема
31 Блок управління подушок безпеки
32 Резерв
33 15А Прикурювач або роз'єм 12В панелі приладів
34 3A Комутаційний блок причепа
35 Комп'ютер керування панеллю приладів
36 20А Автомагнітола
Реле
R1 Харчування + аксесуари
R2 Потужність "плюс" CAN "Комфорт"
R3 Склоочисник заднього скла
R4 – R9 Електродвигуни приводу передніх та задніх зовнішніх та внутрішніх замків

У цьому виконанні за роботу прикурювача відповідає запобіжник 32 на 15А.

Блок запобіжників та реле

Цей блок розташований за основним блоком запобіжників і кріпиться на передній стінці салону.

Варіант 1

Блок у салоні
Фото приклад
Схема блоку 3
Схема
А Позначення
F1 40А Обігрів заднього скла
F2 7,5А Дзеркала з електроприводом
F3 20А Реле гнізда 230A ECO: Передні склопідйомники з електроприводом
F4 15А Розетка багажника 12В
F5 30А Електродвигуни задніх склопідйомників
F6 30А Електродвигуни передніх склопідйомників
F7 25А Сидіння з підігрівом
F8 20А Додатковий повітряний вентилятор для задніх сидінь
F9 30А Блок електроприводу дверей багажного відділення (6290)
F10 40А Котушка лівого ременя безпеки
F11 5/20А Комутаційний блок причепа 7/13 каналів
F12 30А Сидіння водія з електричним регулюванням
F13 30А Люк 40А Котушка правого ременя безпеки
F14 30А Сидіння пасажира з електроприводом
F15 30А Люк даху
F16 10А Блок дзеркала заднього виду
F17 10А Блок освітлення та пам'яті дзеркал
F18 25А Підсилювач радіоприймача
F19 30А Резерв
F20 3A Блок електроприводу дверей багажного відділення (6290)
F21 3A Вимикач багажника (6292)
F22 20А Резерв
F23 3A Комутаційний блок причепа
Реле
R1 Роз'єм 230A
R2 Розетка багажника 12В
R3 Обігрів заднього скла та зовнішніх дзеркал

Варіант 2

Фото 3-1

Схема 6
Схема
А Позначення
F1 40А Обігрівач/обігрівач заднього скла
F2 10А Обігрів зовнішніх бічних дзеркал
F3 30А Електричні склопідйомники – передні
F4 10/15А Бічні дзеркала, що складаються / Регулювання зовнішніх дзеркал
F5 30А Електричні склопідйомники – задні
F6 Обігрів сидінь
F7
F8 Блок запобіжників (права сторона панелі приладів)
F9
F10 20А Підігрів передніх сидінь
F11 20А Функція масажу передніх сидінь
F12 Пусто (резерв)
Реле
R01 Реле підігріву сидінь
R02 Реле електросклопідйомників
R03 Реле обігрівача/обігріву заднього скла
R04
R05
R06
R07

Блоки під капотом

Блок запобіжників та реле

У моторному відсіку, під капотом, з лівого боку, поруч із акумулятором розташований блок запобіжників та реле. Приклад доступу показано на макеті.

Блок під капотом

Варіант 1

Фото 1
Фото приклад
Схема блоку під капотом Варіант 1
Схема
А Опис
1 15А Управління двигуном, Увімкнення реле перетворення тиску (1032) – Дизельні форсунки
2 Управління реле електро вентилятора
3 Стартер/генератор К207 Модуль контролю батареї
4 Форсунка SCR, Р17 Модуль інформаційного дисплея
5 15А Насос дизельного палива, що підкачує, Паливний насос
6 20А Управління двигуном, керований паливний насос
7 10А Електроклапан насоса регулювання подачі дизпалива – Пропорційний електроклапан TGV
8 10А Датчик дизельної води – Електричний клапан масляного насоса – Датчик NOx DW10F
9 10А Електричний замок запалювання Р16 Панель приладів
10 Старт / Стоп реле KL9
11 15А Управління блоком комутації та захисту – Насос присадки до палива – Перемикач керування тягою
12 Резерв
13 Пристрій підтримання напруги в мережі
14 25А Соленоїд компресора кондиціонера
15 Комп'ютер кермового підсилювача, діагностичний роз'єм, допомога у дотриманні дистанції між автомобілями (радар)
16 20А Насос блоку заднього кондиціонера
17 10А Інтелектуальний комутаційний блок
18
19 30А Резерв
20 15А Живлення насоса переднього та заднього склоомивача
21 20А Насос омивача фар
22 15А Звуковий сигнал
23 15А Праві фари
24 15А Ліві фари
25 30А Резерв
26
27 Резерв
28
29 30А Стартер
30 30А Підігрівач дизельного палива
MF1 З керованим модулем впуску повітря
MF11 Резерв
MF12 15А Комп'ютер автоматичної коробки передач AX6
MF13 20А Підігрівач (нагрів охолоджуючої рідини та салону)
MF14 Comelec автоматична коробка передач
MF15 Резерв
MF16 Резерв
MF17 Резерв
MF18 Подвійний контактор педалі гальма
MF19 Резерв
Реле
R1 Комп'ютер керування дизельним двигуном
R2 Вимкнення комунікаційного блоку двигуна
R3 Вимкнення комунікаційного блоку двигуна
R4 Комп'ютер двигуна, центральний пристрій підтримки напруги, електро вентилятор, реверсійний генератор
R5 Паливний насос – Датчик NOX
R6 Електричне живлення від замку запалювання
R7 Стартер

Варіант 2

фото 2
Фото приклад
схема блоку 5
Схема
А Позначення
F1 40А Вентилятор кондиціонера
F2 60А Комп'ютер системи ABS/ESP
F3 80А Блок запобіжників салону 3
F4 30А комп'ютер системи ABS/ESP
F5 50А Інтелектуальний комутаційний блок (Праві покажчики повороту, передні праві габаритні ліхтарі, праві стоп-сигнали, ліві ліхтарі заднього ходу, праві протитуманні фари.) 20А Обігрів лобового скла
F6 60А Блок керування двошвидкісним вентилятором охолодження (GMV) 20А Калькулятор BVA AxN8 – Калькулятор BVA Ax6III (тепловий)
F7 70А Інтелектуальний комутаційний блок
F8 15А Паливний насос керування двигуном, Термостат з пілотним керуванням – Електромагнітний клапан масляного насоса (промивання EC – Електричний електромагнітний клапан – Витратомір повітря, що всмоктується, – датчики кисню (EP6FADTX), Термостат з пілотним керуванням – Перемикальна подача води, Електричний електромагніт (для EB2DT або EP6FDT) l Керований підкачувальний насос (для DV6F або DW10F)
F9 15А Підкачуючий насос з пілотним керуванням (DW10F), впускний та випускний клапани v електромагнітні клапани – Термостат з пілотним керуванням – Електромагнітний клапан масляного насоса (промивання EC – Електричний електромагнітний клапан – Витратомір всмоктуваного повітря – датчики кисню (EP6FADTX) подача води Електричний електромагнітний клапан (EP6FDT)
F10 15А Комп'ютер двигуна – Магніт насоса регулювання витрати дизельного палива – Електромагнітний клапан регулювання тиску турбокомпресора (DV5R і DW10F) – Термостат S (DV5R) – Продувний нагрівач – Регульовані електромагнітні клапани впускного та випускного клапана (EP6FADTX) – Промивка TS )
F11 20А Комп'ютер двигуна
F12 Прилади – реле GMV – Istars – DMTC, електроводяне охолодження з турбонаддувом (EB2ADTS та EP6FADTX), інтелектуальний сервісний блок (EP6FADTX)
F13 Інтелектуальний комутаційний блок
F14 Блок рівня заряду акумуляторної батареї
F15 20А Електрообігрів вітрового скла
F16 15А Протитуманні фари 10А Денні ходові вогні
F17 10А Діагностика реле GMP BFRM - BSI1 - Комп'ютер двигуна - Нижній датчик Nox (форсунки DV5R та DW10 (DV5R)
F18 10А Праві фари дальнє світло
F19 10А Ліві фари дальнє світло
F20 30А Комп'ютер двигуна l Насос, що підкачує (для ER6EDT) — котушки запалювання (EB2ADTS і EP6FADTX)
F21 30А Стартер
F22 40А Резерв – Таксі
F23 40А Стартер / Генератор
F24 40А Блок запобіжників у салоні 5
F25 40А Блок запобіжників салону 3
F26 15/20А Обігрівач
F27 25А Інтелектуальний комутаційний блок (Права фара ближнього світла – Праві ліхтарі заднього ходу – Ліві протитуманні фари – Задні ліві габаритні ліхтарі – Третій стоп-сигнал.)
F28 30А Електроживлення насоса сечовини та резистор нагрівання трубок сечовини (UCE або DV5R) - Датчик Nox (DW10F) - Комп'ютер двигуна (EP6FADTX) - (BlueInjection, AdBlue)
F29 40А Склоочисник вітрового скла
F30 80А Блок попереднього нагрівання
F31 80А Блок комутації та захисту
F32 80А Підсилювач рульового керування, Ліва фара ближнього світла – Статичні поворотні вогні – Бічні повторювачі покажчиків поворотів – Ліві покажчики поворотів – Передній лівий та задній правий габаритні ліхтарі – Ліві стоп-сигнали – Лампи освітлення номерного знака.
Реле
R1 Комп'ютер керування двигуном / Дизель Євро6 (живлення модуля SCR)
R2 Компресор кондиціонера / Електрообігрів вітрового скла
R3 Стартер / теплова підготовка
R4 Протитуманні фари / денні ходові вогні
R5 Вентилятор кондиціонера
R6 Стартер
R7 Передній склоочисник
R8 Передній склоочисник
R9 Фари

Блок на АКБ

До пюсової клеми акумуляторної батареї кріпиться блок силових запобіжників високої потужності.

Діаграма 8
Схема
А Призначення
F1 60А Електричний блок керування двошвидкісним двигуном вентилятора
F2 100А Блок запобіжників
F3 80А Гідропідсилювач керма
F4 80А Блок запобіжників у салоні
F5 80А Блок запобіжників у салоні
