Минивэн Opel Vivaro впервые появился на рынке в 2001 году. Производство первого поколения продолжалось с 2002 по 2013 год (2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013). Второе поколение выпускается с 2014 года (2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021) по настоящее время. В этой статье мы подробно рассмотрим блоки предохранителей и реле Opel Vivaro: их расположение, назначение элементов, схемы с расшифровкой и фото. Отдельно укажем, какой предохранитель отвечает за прикуриватель - эта информация поможет при ремонте.
Исполнение блоков и количество элементов в Вашем Opel Vivaro может отличаться от представленного и зависит от года выпуска и уровня оснащения. Сверяйте описание со своими схемами на обратной стороне защитной крышки.
Содержание
Общее расположение электронных блоков
| № | Описание |
|---|---|
| 1 | Электронный блок управления ABS — подполом |
| 2 | Блок управления кондиционером/отопителем |
| 3 | Аккумуляторная батарея |
| 4 | Диагностический разъем (DLC) |
| 5 | Электронный блок управления двигателем (ECM) |
| 6 | Блок предохранителей/реле, моторный отсек |
| 7 | Блок предохранителей/реле, приборная панель 1 |
| 8 | Блок предохранителей/реле, приборная панель 2 |
| 9 | Блок предохранителей/реле, под полом |
| 10 | Реле свечей накаливания |
| 11 | Резистор электродвигателя вентилятора отопителя-в блоке отопителя |
| 12 | Звуковой сигнал |
| 13 | Инерционный выключатель отсечки подачи топлива |
| 14 | Многофункциональный блок управления -функции: Противоугонная система центральный замок, аварийная сигнализация, обогреватель заднего стекла, иммобилайзер, указатели поворота, лампы освещения салона, очиститель/ омыватель лобового стекла |
| 15 | Блок управления навигационной системой |
| 16 | Датчик температуры окружающего воздуха-в зеркале правой двери |
| 17 | Блок управления системой парковки |
| 18 | Электронный блок управления SRS |
| 19 | Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM |
| 20 | Датчик скорости автомобиля — на коробке переключения передач (некоторые модели) |
Предохранители и реле в салоне

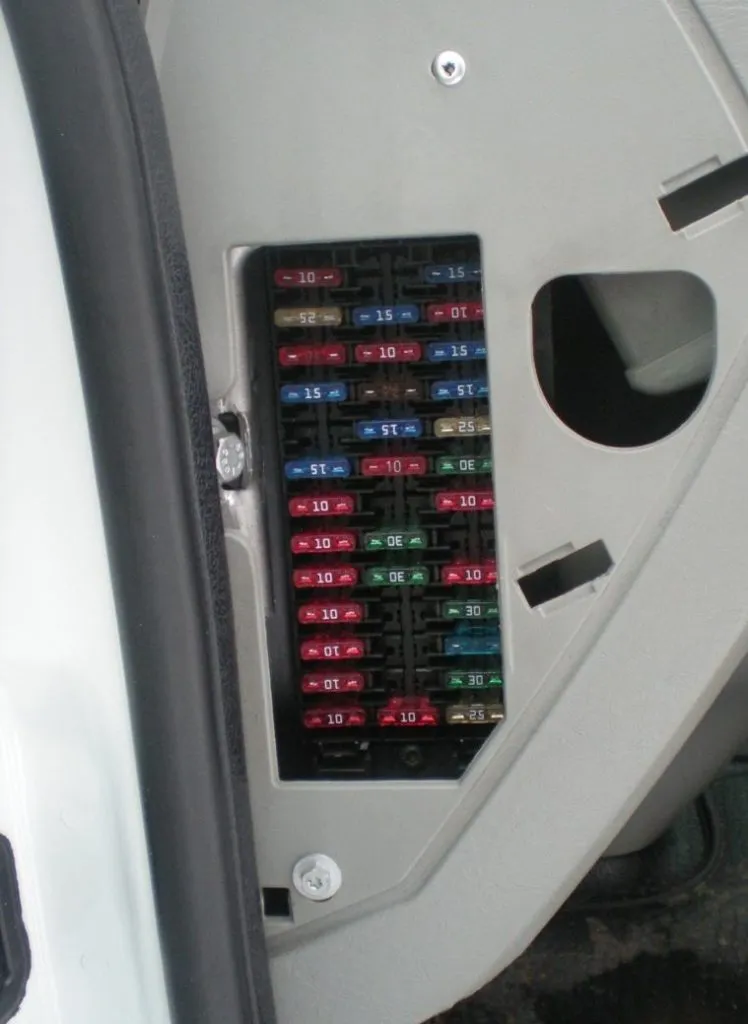

Основной блок с предохранителями находится с тыльной стороны панели приборов.

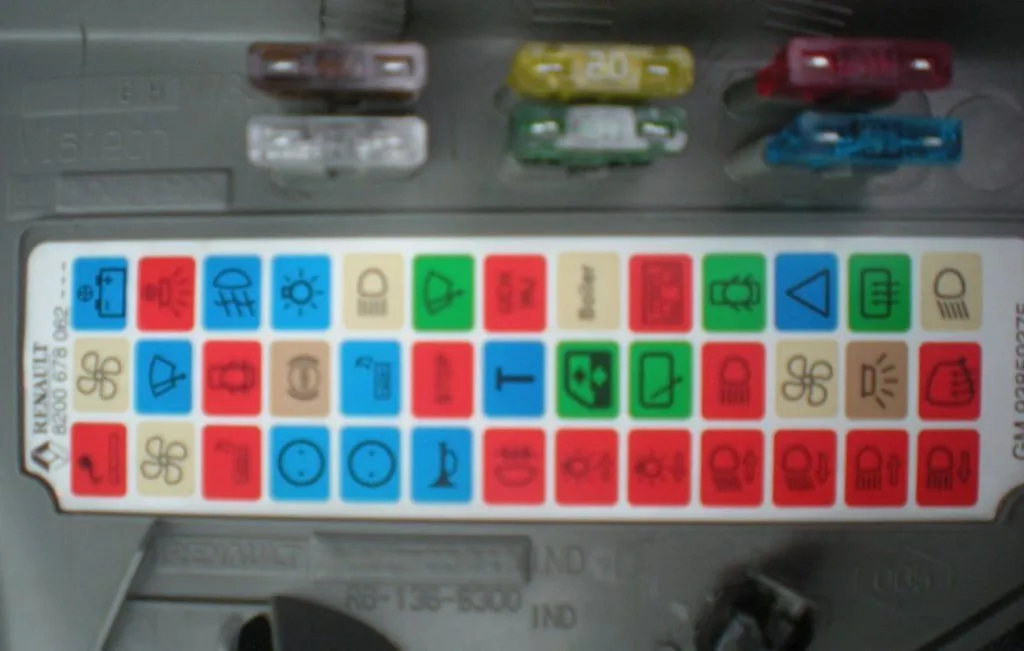

На обратной стороне защитной крышке будет наклеена актуальная схема с расположение элементов.
| № | A | Описание |
|---|---|---|
| 1 | 15 | Аудиосистема, реле света, сигнализация, дисплей, ЭБУ навигации, тахограф |
| 2 | 10 | Освещение салона |
| 3 | 15 | Реле противотуманных фар |
| 4 | 15 | Сигнал, Переключатели: наружного освещения, указателей поворота, противотуманного света |
| 5 | 25 | Сигнал, Переключатели: наружного освещения, указателей поворота, противотуманного света |
| 6 | 30 | Стеклоочистители и стеклоомыватели |
| 7 | 10 | ЭБУ РКПП, ЭБУ системы впрыска, реле стартера и топливного насоса |
| 8 | 25 | Отопитель салона |
| 9 | 10 | Центральный замок, Диагностический разъем, Щиток приборов, датчик угла поворотов рулевого колеса |
| 10 | 30 | Центральный замок |
| 11 | 15 | Указатель поворотов |
| 12 | 30 | Реле обогрева заднего стекла и наружных зеркал |
| 13 | 25 | Сигнал, Переключатели: наружного освещения, указателей поворота и противотуманного света |
| 14 | 25 | Реле водяного электронасоса системы дополнительного подогрева, Дополнительный воздухо распределительный блок |
| 15 | 15 | Задние ходовые огни – выключатель, Реле подогрева топлива, света заднего хода, очистителя ветрового стекла |
| 16 | 10 | Центральный замок, Обогрев заднего стекла, Освещение вещевого ящика, Панель приборов, управление климатической установкой, корректор фар |
| 17 | 10 | Датчик скорости автомобиля, Датчик угла поворота рулевого колеса, ЭБУ ABS, ЭБУ ESP |
| 18 | 15 | Панель управления отопителем, Стеклоочистители и стеклоомыватели, Аудиосистема, реле габаритов, ближнего света фар, очистителя заднего стекла, дисплей |
| 19 | 10 | Стоп-сигнал – выключатель, Диагностический разъем, ЭБУ AirBag и системы контроля парковки, Датчик дождя и освещенности, Выключатель системы ESP |
| 20 | 15 | Отопитель салона, Реле дополнительного отопителя, Обогрев сидений водителя и пассажира – выключатели |
| 21 | 30 | Электро стеклоподъемники |
| 22 | 30 | Очиститель заднего стекла: двигатель и реле |
| 23 | 10 | Дальний свет фар |
| 24 | 25 | Панель управления климатической установкой пассажира, Система дополнительного подогрева – реле водяного насоса |
| 25 | 5 | Реле разгрузки цепи подачи “+” АКБ с временной задержкой на плафон освещения салона |
| 26 | 10 | Обогрев наружных зеркал заднего вида |
| 27 | 15 | Прикуриватель – 1-ый ряд сидений, Дополнительное оборудование – 1-го ряда сидений |
| 28 | 25 | Вентилятор отопителя и кондиционера, Климатическая установка – панель управления |
| 29 | 10 | Дисплей, Освещение дневного движения – главное реле, Аудиосистема, ЭБУ системы навигации |
| 30 | 15 | Дополнительная розетка 12 В – 1-ый ряд сидений |
| 31 | 15 | Дополнительная розетка 12 В – 2-ой ряд сидений |
| 32 | 15 | Звуковой сигнал |
| 33 | 10 | Противотуманные фонари |
| 34 | 10 | Габаритные огни – правый борт |
| 35 | 10 | Габаритные огни – левый борт, Подсветка контрольно – измерительных приборов |
| 36 | 10 | Ближний свет – правая фара |
| 37 | 10 | Ближний свет – левая фара |
| 38 | 10 | Дальний свет – правая фара |
| 39 | 10 | Дальний свет левая фара |
За прикуриватель отвечает предохранитель номер 27 на 15А.
Возможно наличие дополнительных блоков с реле в панели приборов.
- Реле обогревателя заднего стекла
- Реле очистителя/ омывателя заднего стекла
- Реле очистителя заднего стекла
- Реле основных цепей зажигания
- Реле обогревателя лобового стекла
- Реле противотуманных фар
Предохранители и реле под капотом
Основной блок
В моторном отсеке блок находится с левой стороны под защитной крышкой.
| № | A | Назначение |
|---|---|---|
| Блок защиты цепи силового питания (777) | ||
| 1A | Резерв | |
| 1B | 70 | Монтажный блок предохранителей салона, Блок предпускового подогрева |
| 1C | 60 | Реле погружных подогревателей 1 и 4 |
| 1D | 60 | Реле погружных подогревателей 2 и 3 |
| 1E | Резерв | |
| 1F | 60 | Вентилятор системы охлаждения – реле |
| Блок защиты цепи двигателя (1834) | ||
| 1 | 25 | ЭБУ системы впрыска |
| 2 | 15 | Цепь питания системы двигателя |
| 3 | 10 | Электромагнитная муфта компрессора кондиционера |
| 4 | 20 | Реле подогрева топлива |
| Блок защиты цепей силового питания (1841) | ||
| 2A | 60 | Блок предохранителей в салоне, Реле потребителей электроэнергии 1 |
| 2B | Резерв | |
| 2C | 60 | Реле 1 и 2 “+” после замка зажигания, Реле дополнительного отопителя салона |
| 2D | 60 | Блок предохранителей салона, Охранная сигнализация |
| 2E | Резерв | |
| 2F | 40 | Электро вентилятор отопителя и кондиционера |
Блок реле
Наличие тех или иных элементов зависит от комплектации автомобиля.
Плавкие предохранители на клемме аккумулятора
Блок предохранителей Опель Виваро 2
| № | Описание |
|---|---|
| 1 | Аккумуляторная батарея (с электронной системой ключей) |
| 2 | Защита от скачка напряжения АКБ (с электронной системой ключей) |
| 3 | Система вентиляции и отопления |
| 4 | Адаптация |
| 5 | Адаптация |
| 6 | Система вентиляции и отопления |
| 7 | Дополнительный отопитель и вентиляция, кондиционер воздуха |
| 8 | Дополнительный отопитель и система вентиляции |
| 9 | Электрически регулируемые наружные зеркала заднего вида |
| 10 | Подогрев наружных зеркал заднего вида |
| 11 | Радио, мультимедиа, наружные зеркала, диагностический разъем |
| 12 | Мультимедиа, сцепка прицепа |
| 13 | Освещение салона, защита аккумуляторной батареи от разрядки |
| 14 | Система впрыска топлива, системы мониторинга давления воздуха в шинах, системы электронных ключей |
| 15 | Огни аварийной сигнализации, указатели поворота |
| 16 | Центральный замок |
| 17 | Лампа дальнего света левой фары головного освещения, лампа ближнего света правой фары головного освещения, задние фонари, лампа дневного ходового огня левой фары. |
| 18 | Передние противотуманные фары, задние противотуманные фонари, подсветка номерного знака |
| 19 | Звуковая сигнализация, звуковой сигнал, освещение и очистители. |
| 20 | Щиток приборов |
| 21 | Выключатель системы освещения |
| 22 | Очиститель задних стекол, насос омывателя ветрового стекла, звуковой сигнал |
| 23 | Главная батарея АРС |
| 24 | Огни движения задним ходом |
| 25 | Выключатель стоп-сигналов |
| 26 | Впрыск топлива, стартер |
| 27 | Подушки безопасности, замок рулевой колонки |
| 28 | Сервопривод стекла передней двери со стороны пассажира |
| 29 | Усилитель рулевого управления |
| 30 | Стоп-сигналы |
| 31 | Защита от скачка напряжения АКБ (с электронной системой ключей) |
| 32 | Сервисный дисплей |
| 33 | Прикуриватель, силовой вывод |
| 34 | Лампа дальнего света правой фары головного освещения, лампа ближнего света левой фары головного освещения, боковые габаритные огни, правая лампа дневного ходового огня |
| 35 | Стоп-сигналы, ABS, иммобилайзер |
| 36 | Освещение салона, кондиционер воздуха |
| 37 | Запуск с электронной системой ключей |
| 38 | Очиститель заднего стекла |
| 39 | Предупреждающий зуммер |
| 40 | Силовой вывод в багажном отделении |
| 41 | Сервопривод стеклоподъемника передней двери с водительской стороны |
| 42 | Задний силовой вывод |
| 43 | Запуск, электронный блок управления системами автомобиля |
| 44 | Подогрев сидений |
| 45 | Отопитель, кондиционер воздуха |
| 46 | Очиститель ветрового стекла |
| 47 | Тахограф |
За прикуриватель отвечает предохранитель номер 33.
