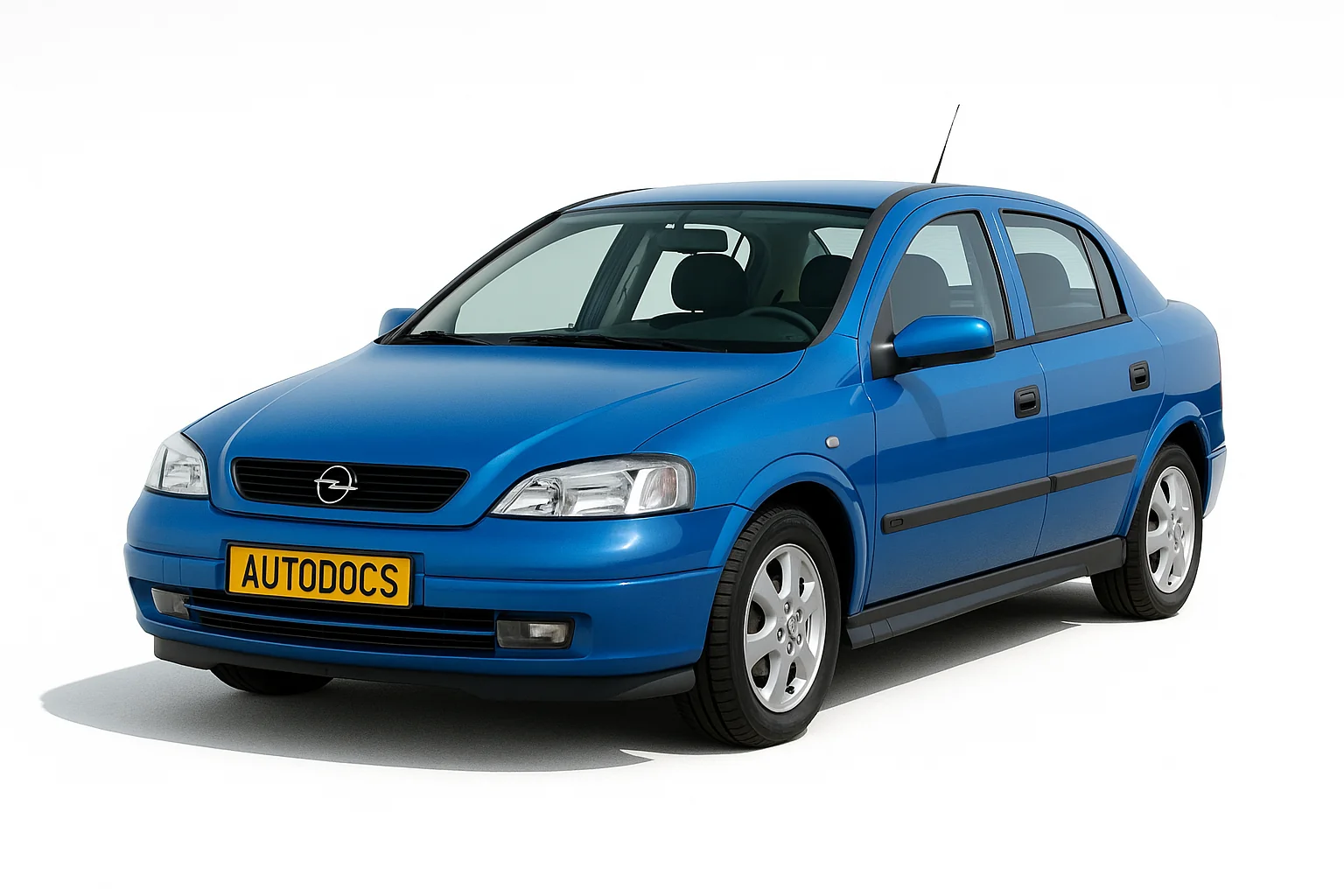

Opel Astra G (опель астра джі) представляє друге покоління модельного ряду Opel Astra. Роки випуску: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 та 2008 рік. Відомий під назвами Opel Astra Classic II та Chevrolet Viva. У цій статті ми покажемо опис блоків запобіжників Opel Astra g, місця їх розташування, схеми та фотографії. Виділимо запобіжник, що відповідає за прикурювач.
У цьому поколінні Опель Астра g передбачені 3 основні блоки із запобіжниками та реле. Один знаходиться у салоні, два інших під капотом.
Зміст
Блок у салоні
Він розташований під панеллю, за ящиком рукавички. Для того щоб отримати до нього доступ, треба злегка здавити обидві бічні стінки, повністю опустити речовий ящик вниз і від'єднати. Далі за допомогою монети повернути гвинти кріплення на 90° і зняти тримач речового ящика.
Варіант 1
Схема
Опис
| R1 | - |
| R2 | Реле звукового сигналу |
| R3 | Реле далекого світла фар |
| R4 | Реле очищувача заднього скла |
| R5 | Реле обігрівача дзеркал заднього виду |
| R6 | Реле протитуманних фар |
| R7 | Реле задніх протитуманних ліхтарів |
| R8 | Реле вказівника повороту - праві |
| R9 | Реле покажчика повороту - ліві |
| R10 | Трансмітер аудіо сигналу телефону |
| R11 | - |
| R12 | Реле електродвигуна очищувача лобового скла |
| R13 | - |
| R14 | Реле обігрівача заднього скла |
| R15 | Багатофункціональний блок керування |
| 1 | - |
| 2 | 30A) Нагрівач/ кондиціонер підігрівач сидінь |
| 4 | - |
| 5 | - |
| 6 | 10A Права фара – ближнє світло, коректор фар |
| 7 | 10A Передні/задні габарити (прав.), лампа підсвічування номерного знака |
| 8 | 10A Права фара-дальнє світло |
| 9 | 30A Насос омивача фар |
| 10 | 15A Звуковий сигнал |
| 11 | 20A Центральний замок |
| 12 | 15A Протитуманні фари |
| 13 | 7,5A Багатофункціональний дисплей |
| 14 | 30A Електродвигун очищувача лобового скла |
| 15 | 7,5A Електропривод склопідйомників, люк, електропривод дзеркал заднього виду на дверях |
| 16 | 10A Задній протитуманний ліхтар |
| 17 | 30A Електропривод склопідйомників |
| 18 | 7,5A Коректор фар |
| 19 | - |
| 20 | 30A Електропривод склопідйомників |
| 21 | 7,5А Е/м клапан блокування ключа в замку запалювання (АКПП), протиугінна система, аудіосистема |
| 22 | 15A Покажчики повороту/а аварійна сигналізація, багатофункціональний дисплей, маршрутний комп'ютер, індикатори |
| 23 | 10A Антиблокувальна система гальм (ABS), підсилювач рульового управління |
| 24 | 10A Ліва фара - ближнє світло, коректор фар |
| 25 | 10A Передній/задній габарит(лівий), лампа підсвічування номерного знака |
| 26 | 10A Ліва фара - дальнє світло |
| 27 | - |
| 28 | 20А Лампа освітлення салону |
| 29 | 10A Покажчик повороту/аварійна сигналізація, лампа освітлення салону |
| 30 | 30A Люк |
| 31 | - |
| 32 | 10A Система освітлення в денний час, протиугінна система |
| 33 | 20A Роз'єм електроустаткування причепа – вивід 30 |
| 34 | 20A Аудіосистема, багатофункціональний дисплей |
| 35 | 10A Система керування АКПП, блок керування електродвигуном вентилятора системи охолодження, система кондиціювання |
| 36 | 20A Нагрівач сидінь, запобіжник прикурювача |
| 37 | - |
| 38 | 10A Стоп-сигнали, система керування АКПП, багатофункціональний дисплей, система підтримки швидкості |
| 39 | 7,5A Система керування АКПП, блок керування електродвигуном вентилятора системи охолодження, система кондиціювання |
| 40 | 7,5A Блок керування електродвигуном вентилятора системи охолодження, система кондиціювання |
| 41 | 10A Обігрівач дзеркал заднього виду |
У даному виконанні за прикурювач відповідає запобіжник номер 36 на 20А.
Варіант 2
Фото – схема
Схема запобіжників
Позначення
| R1 | - |
| R2 | Реле звукового сигналу |
| R3 | Реле далекого світла фар |
| R4 | Реле очищувача заднього скла |
| R5 | Реле обігрівача дзеркал заднього виду |
| R6 | Реле протитуманних фар |
| R7 | Реле задніх протитуманних ліхтарів |
| R8 | Реле – переривник покажчиків повороту |
| R9 | Реле-переривник покажчиків повороту |
| R10 | Трансмітер аудіо сигналу телефону |
| R11 | Перетворювач сигналу датчика частоти обертання колеса |
| R12 | Реле електродвигуна очищувача лобового скла |
| R13 | Реле лампи освітлення салону |
| R14 | Реле обігрівача заднього скла |
| R15 | Багатофункціональний блок керування |
| 1 | - |
| 2 | (30A) Нагрівач/ кондиціонер підігрівач сидінь |
| 3 | (40A) Обігрівач заднього скла |
| 4 | - |
| 5 | - |
| 6 | (10A) Права фара – ближнє світло, коректор фар |
| 7 | (10A) Передні / задні габарити (прав.), лампа підсвічування номерного знака |
| 8 | (10A) Права фара-дальнє світло |
| 9 | (30A) Насос омивача фар |
| 10 | (15A) Звуковий сигнал |
| 11 | (20A) Центральний замок |
| 12 | (15A) Протитуманні фари |
| 13 | (5A) Багатофункціональний дисплей |
| 14 | (30A) Електродвигун очищувача лобового скла, люк (кабріолет) |
| 15 | (5A) Електропривод склопідйомників, люк, електропривод дзеркал заднього виду на дверях, лампа освітлення салону, протиугінна система |
| 16 | (10A) Задній протитуманний ліхтар |
| 17 | (30A) Електропривод склопідйомників |
| 18 | (5A) Коректор фар, лампа підсвічування номерного знака |
| 19 | (10A) Аудіосистема, телефон, багатофункціональний дисплей |
| 20 | (30А) Електропривод склопідйомників |
| 21 | (5А) Е/м клапан блокування ключа в замку запалювання (АКПП), протиугінна система, аудіосистема, телефон |
| 22 | (15A) Покажчики повороту/аварійна сигналізація, багатофункціональний дисплей, маршрутний комп'ютер, індикатори |
| 23 | (10A) Антиблокувальна система гальм (ABS), підсилювач рульового керування |
| 24 | (10A) Ліва фара - ближнє світло, коректор фар |
| 25 | (10A) Передній/задній габарит, лампа підсвічування номерного знака |
| 26 | (10A) Ліва фара - дальнє світло |
| 27 | (2A) Привід даху, що складається. |
| 28 | (5А) Лампа освітлення салону |
| 29 | (10A) Покажчик повороту/аварійна сигналізація, лампа освітлення салону, система керування АКПП |
| 30 | (30A) Люк |
| 31 | (2A) Електропривод даху, що складається (напівавтоматичний) |
| 32 | (10A) Система освітлення в денний час, попередження про залишене включене освітлення, протиугінна система, блок керування іммобілайзером |
| 33 | (20A) Роз'єм електроустаткування причепа-виведення 30 |
| 34 | (20A) Аудіосистема, багатофункціональний дисплей, телефон |
| 35 | (10A) Система керування АКПП, блок керування електродвигуном вентилятора системи охолодження, система кондиціювання |
| 36 | (15А) Опалювач сидінь, запобіжник прикурювача |
| 37 | (20А) Підігрівач сидінь |
| 38 | (10A) Стоп-сигнали, система керування АКПП, багатофункціональний дисплей, система підтримки швидкості |
| 39 | (5A) Система управління АКПП, блок управління електродвигуном вентилятора системи охолодження, система кондиціювання |
| 40 | (5А) Блок керування електродвигуном вентилятора системи охолодження, система кондиціювання |
| 41 | (10A) Обігрівач дзеркал заднього виду на дверях |
| 42 | (5А) Датчик наявності пасажира на сидінні, лампа освітлення салону |
| 43 | (20A) Ксенонова фара-права 2002 ^ |
| 44 | (20A) Ксенонова фара-ліва 2002 ^ |
| 45 | (5А) Підігрівачі сидінь 2002 ^ |
| 46 | (15А) Управління двигуном 2002 ^ |
| 47 | (20A) Додатковий обігрівач - Дизель |
| 48 | (5A) Привід даху, що складається. |
| 49 | - |
| 50 | (40A) Реле електродвигуна вентилятора системи охолодження - 2,0 дизель/1,7 дизель з кондиціонером |
За роботу прикурювача відповідає запобіжник номер 36 на 15А.
Блоки під капотом
Під капотом знаходяться 2 окремих блоки: один блок із запобіжниками, другий із реле.
Актуальну схему блоків буде нанесено на захисну кришку.
Блок із запобіжниками
Схема
Розшифровка
| Ef1 | 60А Замок запалювання |
| Ef2 | 60A Блок запобіжників / реле – панель приладів, ближнє світло фар, лампи системи освітлення в денний час, протиугінна система, блок керування іммобілайзером, керування двигуном |
| Ef3 | 60А Силові ланцюги більшості електроприладів |
| Ef4 | 20А Електродвигуни вентилятора системи охолодження (Х12ХЕ - без кондиціонера) |
| Ef5 | 60A ABS |
| Ef6 | 30А Управління двигуном |
| Ef7 | 80А Насос підсилювач рульового керування |
| Ef8 | 40А Електродвигуни вентилятора системи охолодження (бензин - крім Х20ХЕ з кондиціонером) |
Блок із реле
Схема
Варіант 1
| 1 | - |
| 2 | Реле електродвигуна вентилятора системи охолодження (крім Z12XE) |
| 3 | Реле паливного насоса (крім Z20LET/Z22SE) |
| 4 | Реле паливного насоса (Z22SE/Z20LET) |
| 5 | Реле двигуна насоса системи охолодження (Z20LET) |
| 6 | Реле електродвигуна вентилятора системи охолодження |
| 7 | Реле затримки омивача фар |
| 8 | - |
Варіант 2
| 1 | - |
| 2 | Реле електродвигуна вентилятора системи охолодження (X16SZR, X18XE1, X20XEV) |
| 3 | Реле електродвигуна вентилятора системи охолодження (X14XE, X16XEL) |
| 4 | Реле паливного насосу |
| 5 | - |
| 6 | Реле електродвигуна вентилятора системи охолодження |
| 7 | Реле затримки омивача фар |
| 8 | - |
