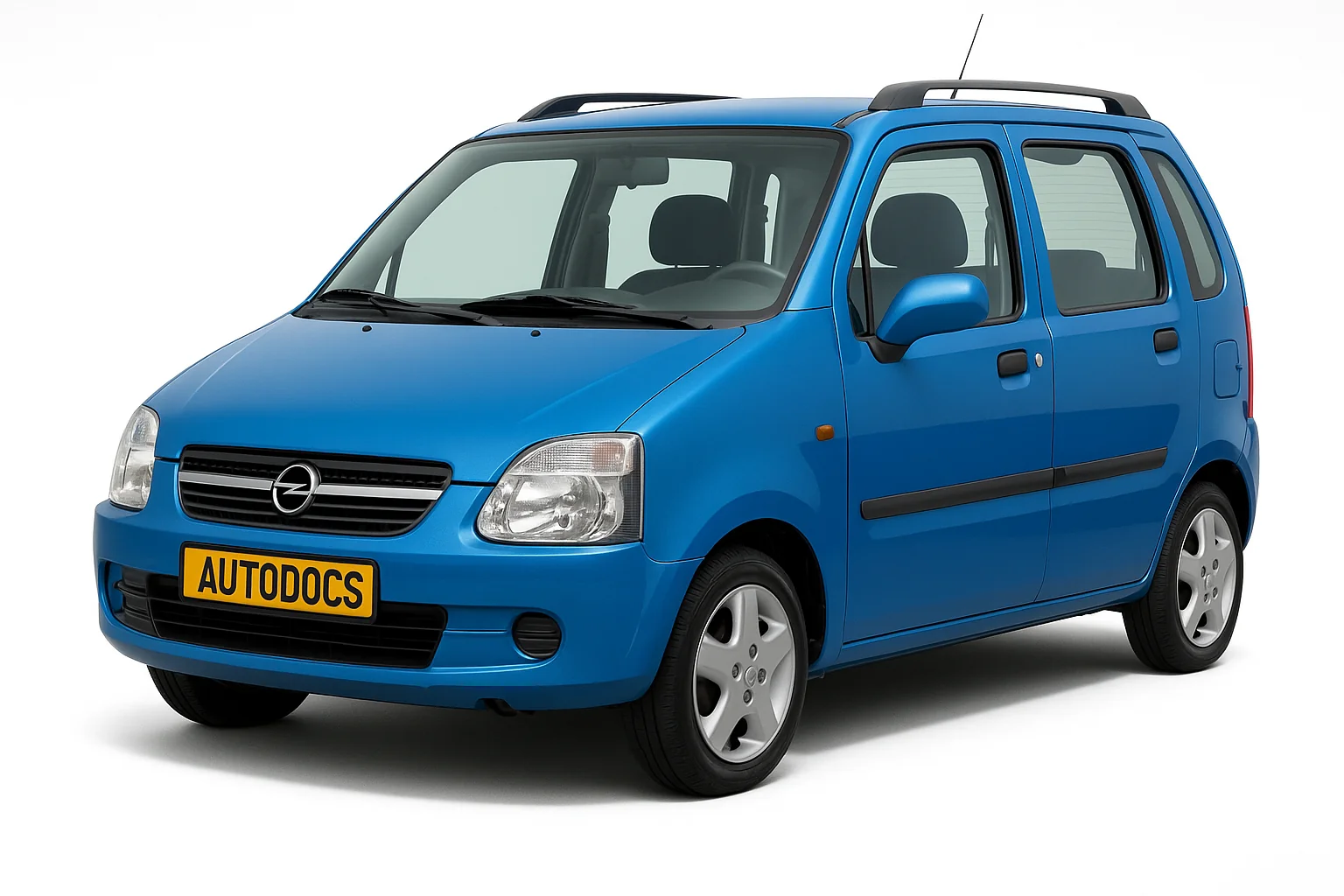

Компактний міський автомобіль Opel Agila виготовлявся у двох поколіннях. Перше покоління Опель Агіла А постачалося на ринки у 2000, 2001, 2002, 2003, 2004, 2005, 2006 та 2007 роках. Далі, аж до 2015 року збиралося друге покоління Opel Agila B. У нашому матеріалі ми покажемо опис блоків запобіжників та реле Опель Агіла першого покоління, місця розташування блоків, їх схеми та фотографії. Виділимо запобіжник, що відповідає за прикурювач.
Виконання блоків та призначення елементів може відрізнятися від представленого та залежить від року випуску та рівня комплектації автомобіля.
Блок у салоні
Він знаходиться під панеллю приладів з боку водія за захисною кришкою, на якій буде нанесено актуальний опис.
Фото – приклад виконання
Схема
Опис
| 1 | 10А Протитуманні фари |
| 2 | 15А Сигнал стоп |
| 3 | 15А Електронний іммобілайзер, мультимедіа система, внутрішнє освітлення |
| 4 | 15А Обігрів заднього скла |
| 5 | 20А Центральний замок |
| 6 | 10А Аварійний сигнал |
| 7 | 10А Кондиціонер |
| 8 | 10А Заднє світло |
| 9 | 15А Освітлення салону |
| 10 | 15А Центральний замок, прилади, зовнішні дзеркала заднього виду |
| 11 | 30А Склопідйомники |
| 12 | 15А Подушки безпеки |
| 13 | 15А Електронний протиугінний пристрій, підсилювач керма (EPS), прилади, система кондиціювання повітря |
| 14 | 10А Центральний замок, сигнальні поворотні вогні, ліхтарі заднього ходу, регулятор положення фар по висоті |
| 15 | 10А Спідометр та інші прилади |
| 16 | 15А Склоочисники, омивач вітрового скла |
| 17 | 10А АБС |
| 18 | 15А Електронна система керування двигуном |
| 19 | 15А Прикурювач |
| 20 | 15А Центральний замок, зовнішні дзеркала заднього виду, мультимедіа система, прилади, контрольні індикатори, прикурювач |
| 21 | 25А Обігрів салону, підігрів заднього скла, кондиціонер |
За прикурювач відповідає запобіжник номер 19 на 15А.
Блок під капотом
Розташований зліва, за акумуляторною батареєю. На кришці також має бути нанесена актуальна схема з позначенням елементів.
Схема
Призначення запобіжників
| 1 | 60А АБС |
| 2 | 30А Охолодний вентилятор |
| 3 | 30А Підсилювач керма (EPS) |
| 4 | 60А Стартер |
| 5 | 60А Освітлення, двигун, медіа система |
| 6 | 80А Генератор змінного струму (бензиновий двигун) |
| 7 | 15А Ближнє світло, дальнє світло (правий ліхтар) |
| 8 | 15А Спідометр, прилади, контрольні індикатори, ближнє та дальнє світло (лівий ліхтар) |
| 9 | 20/30А Вентилятор радіатора, система упорскування палива: бензиновий двигун |
| 10 | 15А Протитуманні ліхтарі |
| 11 | 15А Сигнал |
| 12 | Резерв |
Розшифровка реле
- Реле звукового сигналу
- Реле вентилятора радіатора
- Реле паливного насосу
- Реле блоку керування двигуном (реле запалювання)
- Резерв
- Реле протитуманних фар
Окремо може бути розташований маленький блок над акумулятором. У ньому можуть бути запобіжники та реле системи попереднього прогріву.
