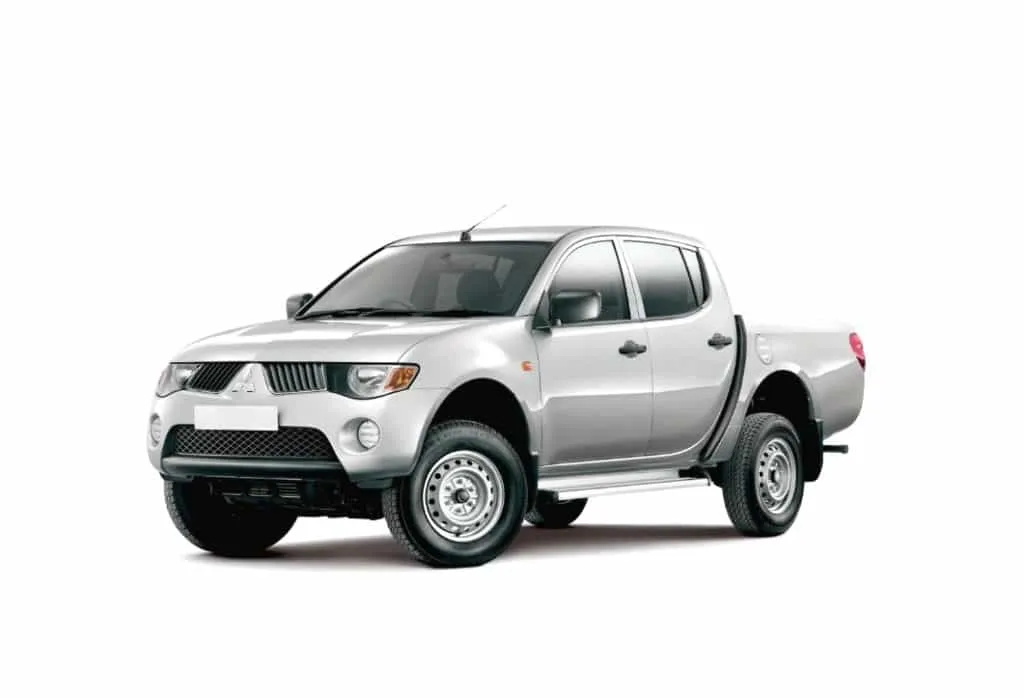

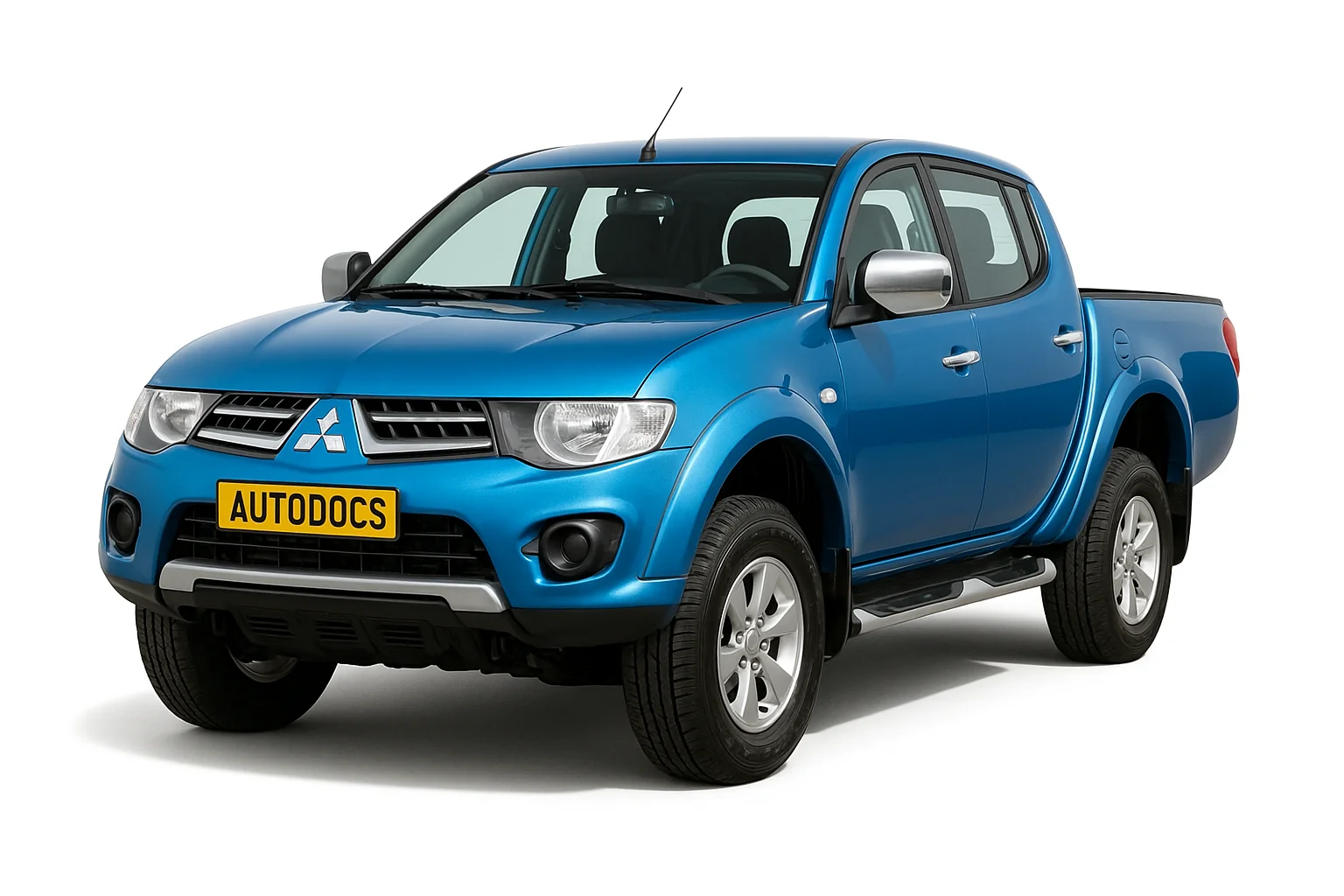

Пікап Mitsubishi L200 4-го покоління випускався в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 році. У деяких країнах відомий під назвою Mitsubishi Triton. У нашому матеріалі Ви знайдете опис запобіжників і реле Мітсубісі Л200 4-го покоління зі схемами блоків і місцями їх розташування. Виділимо запобіжник прикурювача.
Зміст
Блок у салоні
Знаходиться в нижній частині панелі приладів з боку водія за захисною кришкою.
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 7,5 | Габаритні вогні (ліворуч) |
| 2 | 15 | Прикурювач |
| 3 | 10 | Катушка зажигания |
| 4 | 7,5 | Стартер |
| 5 | 20 | Люк на даху |
| 6 | 15 | Розетка, Роз'єм для аксесуарів |
| 7 | 7,5 | Габаритні вогні (праві), ЕБУ кондиціонера, вимикач ASC OFF, вимикач попередження про мертві зони, комбінований лічильник, перемикач режимів руху, вимикач електричного стоянкового гальма |
| 8 | 7,5 | Зовнішні дзеркала |
| 9 | 7,5 | ЕБУ двигуна і реле паливного насоса |
| 10 | 7,5 | Блок управління |
| 11 | 10 | Задній протитуманний ліхтар |
| 12 | 15 | Центральний замок, Діагностичний роз'єм |
| 13 | 10 | ЕБУ кондиціонера, ЕБУ камери, центральний світильник у салоні, перемикач на колонці, комбінований прилад, лампа освітлення дверцят, вимикач електричного гальма стоянки, передній світильник у салоні, міжмережевий інтерфейсний блок керування, перемикач нагадування про ключ (ILL), ЕБУ KOS та OSS, управління освітленням, датчик, лампа освітлення багажного відділення, мультидисплей, радіо / програвач компакт-дисків та задній дисплей. |
| 14 | 15 | Скло очищувач заднього скла |
| 15 | 7,5 | Приладова панель, датчик попередження про мертві зони, блок керування попередженням про просвіт, підрульовий перемикач |
| 16 | 7,5 | Реле компресора кондиціонера, реле вентилятора конденсатора кондиціонера, реле вентилятора, контролера нагрівача, реле заднього вентилятора, панель керування заднього охолоджувача, перемикач заднього вентилятора та реле обігрівача заднього скла |
| 17 | 20 | Підігрів сидіння |
| 18 | 10 | Живлення аксесуарів, Збірка контролера нагрівача |
| 19 | 7,5 | Зовнішні дзеркала з підігрівом |
| 20 | 20 | Двірники |
| 21 | 7,5 | Ліхтарі заднього ходу, Блок керування АКП, блок керування ETACS, багатофункціональний дисплей, радіо/програвач компакт-дисків, задній комбінований ліхтар (задній), дзеркало заднього виду в зборі та блок керування системою SRS |
| 22 | 30 | Обігрів заднього скла, Запобіжник №19, дросельна котушка скляної антени та обігрівач заднього скла |
| 23 | 30 | Реле електродвигуна вентилятора вентилятора обігрівача |
| 24 | 40 | Сидіння з електроприводом |
| 25 | 10 | Аудіо система, Реле гнізда для аксесуарів, ETACS-ECU, мультидисплей, радіо / програвач компакт-дисків та задній дисплей |
| 26 | 15 | Запобіжник № 13 і ETACS-ECU |
| Позначення реле | ||
| R1 | Реле обігріву сидінь | |
| R2 | Реле живлення розеток додаткового обладнання | |
| R3 | Реле задніх протитуманних фар | |
| R4 | Реле паливного насоса | |
| R5 | Реле вентилятора | |
| R6 | Реле обігріву заднього скла | |
| R7 | Резерв | |
За роботу прикурювача і розеток живлення відповідають запобіжники під номерами 2 і 6, а також реле під номером 2.
Блоки під капотом
Основний блок
Розташований у лівій частині моторного відсіку, недалеко від акумулятора.
| № | A | Призначення запобіжників |
|---|---|---|
| 1 | Резерв | |
| 2 | 40 | Система електроприводу вікон |
| 3 | 40 | Вимикач запалювання |
| 4 | 10 | Компресор кондиціонера |
| 5 | 20 | Двигун вентилятора конденсатора |
| 6 | 10 | Фара дальнього світла (ліва) |
| 7 | 10 | Фара дальнього світла (права) |
| 8 | 10 | Фара ближнього світла (ліва) |
| 9 | 10 | Фара ближнього світла (права) |
| 10 | 20 | Контроль двигуна |
| 11 | 7,5 | Генератор змінного струму |
| 12 | 15 | Стоп-сигнали |
| 13 | 10 | Сигнал |
| 14 | 20 | Автоматична коробка передач |
| 15 | 10 | Сигнальна лампа аварійної сигналізації |
| 16 | 15 | Паливний насос |
| 17 | 15 | Передні протитуманні фари |
| 18 | 20 | Аудіо підсилювач |
| Призначення реле | ||
| R1 | Реле протитуманних фар | |
| R2 | Реле електро двигуна вентилятора вентилятора конденсатора | |
| R3 | Резерв | |
| R4 | Стартер | |
| R5 | Реле звукового сигналу | |
| R6 | Підігрівач лінії подачі палива | |
| R7 | АКПП | |
| R8 | Головне реле системи впорскування | |
| R9 | Ел. маг. муфти компресора кондиціонера | |
| R10 | Ближнє світло фар | |
| R11 | Дальнє світло фар | |
| R12 | Реле електро приводів скло підйомників | |
| R13 | Омивач фар | |
| R14 | Резерв | |
Додаткові блоки
Залежно від року випуску і рівня оснащення можливе розташування додаткових блоків у моторному відсіку Мітсубісі Л200.
Блок біля АКБ
Поруч з акумулятором знаходиться блок запобіжників виконаний у вигляді плавких вставок.
| № | A | Опис запобіжників |
|---|---|---|
| 19 | 120 | Генератор |
| 20 | 100 | Запобіжники (№4, 5), що розташовуються в монтажному блоці в моторному відсіку; запобіжники (№5, 6, 11, 12, 17, 18, 22, 23, 26) і плавка вставка (№24), що розташовуються в монтажному блоці в салоні |
| 21 | 30 | Блок управління (ABS або ASC) |
| 22 | 50 | Реле несправності системи ABS; блок керування системи ASC |
| 23 | 120 | Плавкі вставки (№2, 3) і запобіжники (№10, 11, 12, 13, 14, 15, 16, 17, 18), що розташовуються в монтажному блоці в моторному відсіку |
| 26 | 50 | Підігрівач лінії подачі палива; підігрівач охолоджувальної рідини |
Блок біля правого стоку
У ньому можуть кріпиться такі реле: Реле електродвигуна насоса ABS і Реле несправності системи ABS
Блок поруч із двигуном
Встановлюється переважно на дизельних моделях. Тут знаходяться реле, що відповідають за підігрів додаткового електричного обігрівача.
