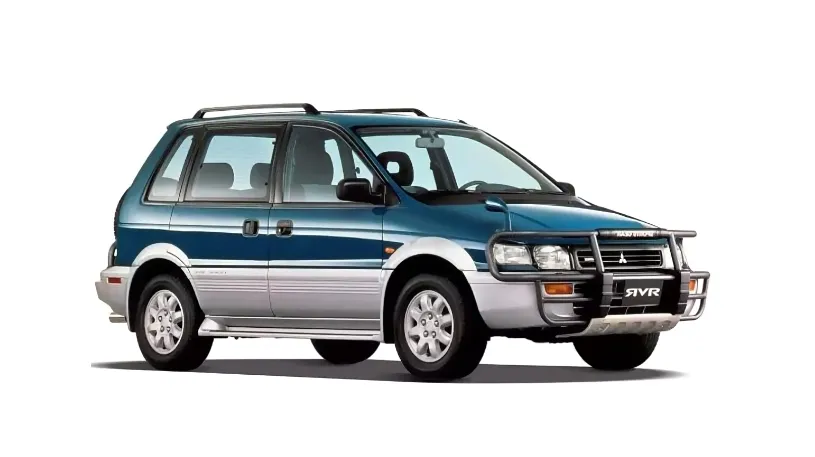

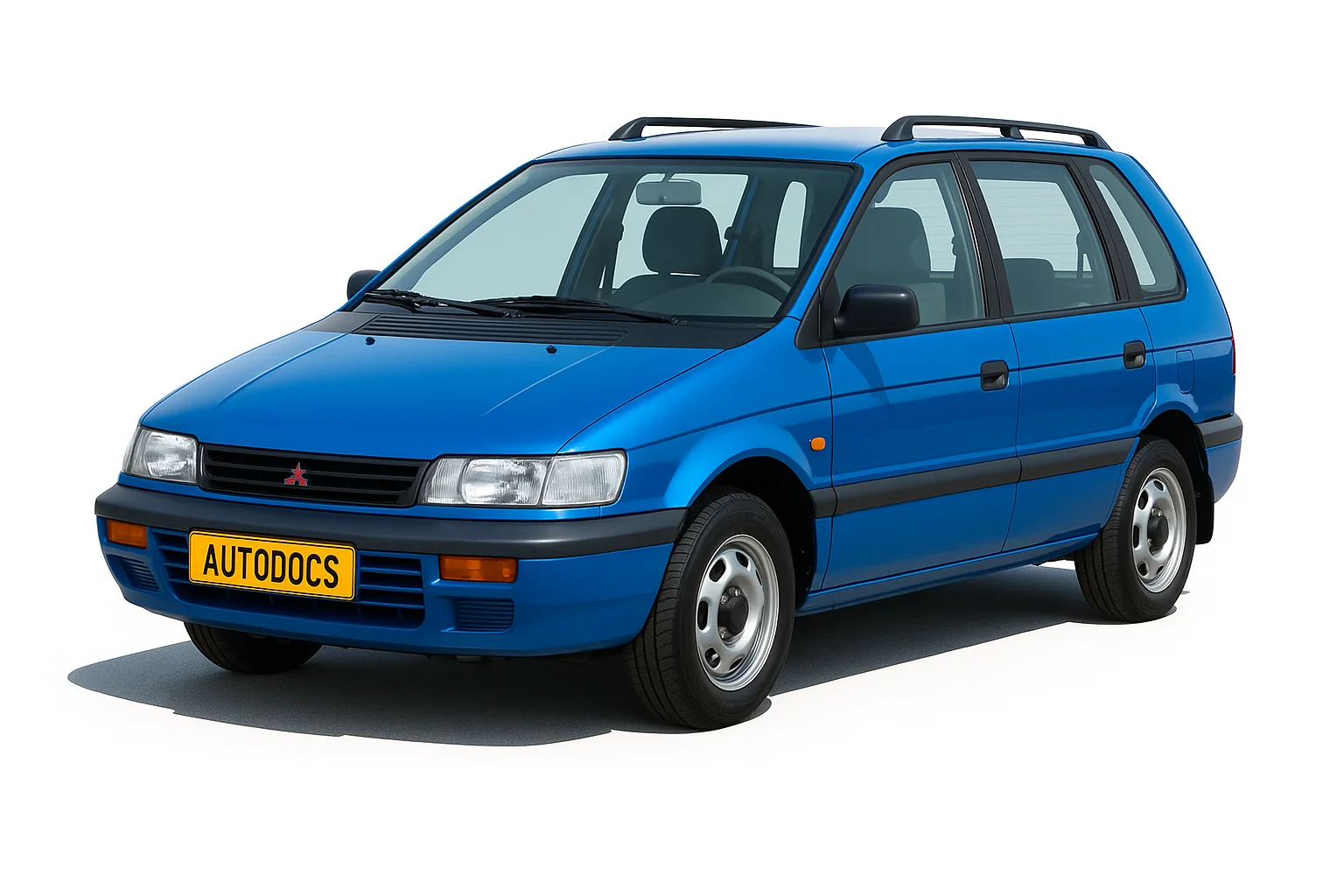

Space Runner 1-го покоління випускався в 1991, 1992, 1993, 1994, 1995, 1996 та 1997 році.Також відомий під назвою Mitsubishi RVR та Mitsubishi Chariot 1 , а в Америці її продавали під різними іменами: Mitsubishi Expo LRV, Dodge Colt Wagon, Plymouth Colt Wagon та Eagle Summit Wagon. У даному матеріалі ви знайдете інформацію з описом запобіжника та реле Space Runner 1 го покоління зі схемами блоків та місцями їх розташування. Виділимо запобіжник прикурювача.
Кількість елементів у блоках та їх призначення може відрізнятись залежно від назви моделі (мітсубісі шаріот, мітсубісі рвр тощо). Звіряйте позначення зі своїми схемами.
Не підходять схеми чи не те покоління? Вивчіть цей опис!
Блок у салоні
Знаходиться під панеллю приладів поряд із ногами водія.
Фото – приклад
Схема
Опис
- Power seat – Обігрів сидінь
- Defogger – Обігрівач заднього скла
- Sun roof – Люк на даху
- Heater – Опалювач / Обігрівач
- Stop lamp – Фари стоп сигналу
- Reverse lights – Вогні заднього ходу
- Clock – Годинник
- Door locks – Замок дверей
- Auto TCU – Автоматична коробка передач
- Wipers – Очищувач скла
- Horh – Сигнал
- Turn signals – Сигнали повороту та аварійної сигналізації
- Defog / heater relay (ABS) – Реле обігріву скла та обігрівача (ABS)
- Radio – Радіо
- Cig lighter (power mirror) – Прикурювач (електро-привід дзеркал)
Запобіжник прикурювача позначений як Cig Lighter.
Трохи вище запобіжників кріпляться реле обігрівача та обігрівача заднього скла.
Блок під капотом
Розташований праворуч моторного відсіку.
Схема
Позначення
- Alternator – Генератор
- Fuse +B – Живлення на батарею
- Air conditioner – Харчування кондиціонера
- Tail lamlps – Лампи задніх фар
- Head lamps – Передні фари
- Fan radiator – Вентилятор радіатора
- Inginition – Запалювання, система упорскування
- A/c fan – Вентилятор кондиціонера
- Power windows – електропривід вікон
- Hi-beam – дальнє світло фар
