Mitsubishi Eclipse чотиримісне купе, яке вироблялося у 4 поколіннях до 2012 року. У нашій статті ми покажемо інформацію з описом запобіжників і реле Мітсубісі Екліпс 3 і 4 покоління, що випускалися в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2109. Виділимо запобіжник прикурювача.

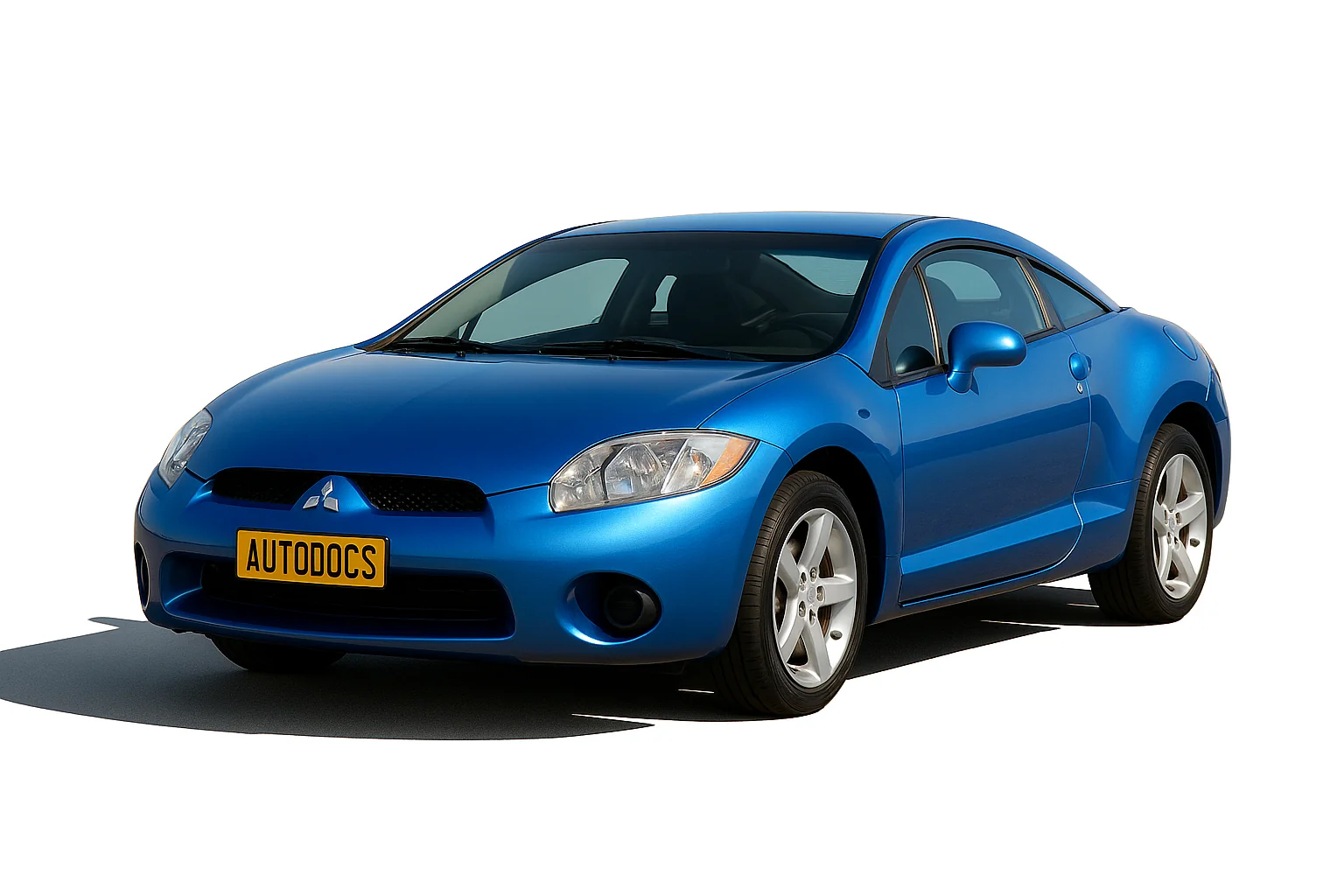

Мітсубісі екліпс

Виконання блоків і призначення елементів може відрізнятися і залежить від року випуску і рівня оснащення. Звіряйте опис зі своїми схемами чи іншою технічною документацією.

Блок у салоні

Варіант 1

Знаходиться в лівому торці панелі приладів за захисною кришкою.

блок у салоні доступ 3ж

Фото – приклад

Фото блоку в салоні 3G

Приклад схеми з кришки блоку

приклад схеми з кришки блоку

Схема

Схема блоку у салоні

Опис

1 30А Обігрівач заднього скла та обігрівачі бічних дзеркал
2 30А Електродвигун вентилятора обігрівача
3 15А Стоп сигнали
4 15А Блок керування SRS; Реле-переривник покажчиків повороту та аварійної сигналізації
5 10А Блоки управління (АКПП, ETACS, двигуном (4G93)); комбінація приборів; ліхтарі заднього ходу; навігаційна система; генератори імпульсів (АКПП)
6 10А Аудіосистема; Магнітолу; CD-чейнджер; Дисплей системи MMCS; Система керування бічними дзеркалами заднього виду; Годинник; Підсилювач аудіосистеми.
7 15А Прикурювач
8 20А Очищувач та омивач вітрового скла; Очищувач та омивач заднього скла; Блок керування системою ETACS.
9 10А Блок керування електроприводом люка; Реле ел. маг. клапанів ASC4; ABS
10 10А Сигнал
11 15А Центральний замок, лючок бака
12 10А Запалювання
13 10А Блоки керування (ETACS; SRS); Датчик швидкості автомобіля; Реостат; Комбінація приборів
14 10А Звуковий сигнал
15 10А Блок керування SWS
16 10А Реле електродвигуна вентилятора обігрівача; Блоки керування (компресором кондиціонера, кондиціонером); Підігрівач щіток очищувача вітрового скла; Обігрівач заднього скла; Система кондиціювання з ручним керуванням (сервопривід та вимикач).
17 30А Запасний
18 10А Запасний
19 15А Запасний
20 20А Запасний

За прикурювач відповідає запобіжник номер 7 на 15А

Призначення реле

  • R1 – Реле електроприводу вентилятора обігрівача
  • R2 – Реле обігріву заднього скла
  • R3 – Реле переривник покажчиків поворотів та аварійної сигналізації

З боку можуть встановлюватися запобіжники: 20А Очищувач вітрового скла, 10А Обігрівачі бічних дзеркал заднього виду, 20А Блок керування електроприводом люка, 20А Аудіосистема

Варіант 2

Розташований у нижній частині панелі приладів водія.

Блок у салоні 4ж

Світлина

Блок у салоні 4G приклад

Схема

Схема блоку в салоні аутлендер 1

Опис

1 10A Система запалювання
2 7,5А Комбінація (панель) приладів
3 7,5A Ліхтарі заднього ходу, Реле керування автоматичною коробкою передач
4 7,5А Система підтримки швидкості (круїз контроль)
5 7,5A Реле
6 7.5A Зовнішні дзеркала
7 30A Очищувачі та омивачі, Електронний блок керування освітленням
8 7,5A Електронний блок керування двигуном та автоматичною коробкою передач (для автомобілів з АКПП), електронний блок системи керування двигуном, реле паливного насоса
9 15A Прикурювач або розетки живлення
10 Резерв
11 7,5A Електропривод дзеркал
12 7,5A Контроль двигуна
13 10A Аудіосистема, Радіо
14 15A Очищувач/омивач заднього скла
15 15A Центральний замок
16 15A Прикурювач або розетки живлення
17 Резерв
18 10A Лампи освітлення салону
19 30A Електродвигун вентилятора обігрівача
20 30A Обігрівач заднього скла
21 20A Електродвигун приводу люка
22 20A Підігрівач сидінь
23 20A Привід дзерка
24 15А Люк на даху

За прикурювач відповідає запобіжник номер 9 чи 16 на 15А. Також можливо є ще запобіжник у блоці під капотом.

Розшифровка реле

  1. Реле паливного насосу (1)
  2. Реле підігріву передніх сидінь
  3. Реле паливного насосу (2)
  4. Реле розетки для підключення додаткового обладнання
  5. Реле задніх протитуманних ліхтарів
  6. Реле електро скло підйомників
  7. Реле електродвигуна вентилятора обігрівача
  8. Реле обігрівача заднього скла

Блоки під капотом

Варіант 1

Основний блок

Встановлюється у лівій частині моторного відсіку поруч із акумулятором.

Блок під капотом 1

Схема із позначенням

Схема блоку під капотом 3G

Додаткові блоки

Додаткові блоки

Варіант 2

Основний блок

Також розташований у лівій частині моторного відсіку. Складаються з головного блоку запобіжників та реле та додаткового блоку.

Блок під капотом

Приклад схеми з кришки блоку

Приклад схеми кришки блоку під капотом

Схема

Схема блоку під капотом 1

Призначення запобіжників

1 60A Блок запобіжників/ реле приладової панелі 80А Батарея / Резерв
2 50A Електродвигун вентилятора системи охолодження
3 30A Система ABS
4 40A Ланцюги замку запалювання
5 40A Електропривод склопідйомників
6 15A Протитуманні фари
7 15A/20A Джерело змінного струму, живлення додаткових розеток живлення
8 10A Звуковий сигнал
9 20A Система керування двигуном
10 10A Електромагнітна муфта компресора кондиціонера
11 15A Стоп-сигнали
12 15A Обігрівач лобового скла, сигнал
13 7,5А Генератор
14 10A Аварійна сигналізація
15 20A Електронний блок керування КПП
16 10A Далеке світло правої фари
17 10A Далеке світло лівої фари
18 10A Ближнє світло правої фари
19 10A Ближнє світло лівої фари
20 7,5A Задній ліхтар (правий)
21 7,5A Задній ліхтар (лівий)
22 15A Освітлення салону
23 10A Аудіосистема
24 15A Паливний насос
25 30А Очищувач/омивач

Позначення реле

  • Реле роз'єму живлення додаткового обладнання
  • Реле звукового сигналу чи сигналізації
  • Реле очищувача
  • Реле звукового сигналу чи сигналізації
  • Реле протитуманних фар
  • Реле вентилятора охолодження

Додатковий блок

Схема

Схема блоку реле

Опис

  1. Реле електромагнітної муфти компресора кондиціонера
  2. Реле системи керування двигуном
  3. Реле електронного блоку керування КПП
  4. Реле запалювання
  5. Реле блоку управління дросельною заслінкою
  6. Резерв
  7. Резерв

Нагадаємо ще раз, що це загальна інформація, у вашому мітсубісі екліпс можлива відмінність. Звіряйте призначення зі своїми схемами.
