Mitsubishi Pajero Sport 1го покоління була спроектована на базі Mitsubishi L200 і випускалася в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 році. За цей час модель пройшла рестайлінг і не великі оновлення. У даній публікації ви можете знайти опис запобіжників і реле Мітсубісі Паджеро Спорт 1 зі схемами блоків, фото прикладами виконання і місцями їх розташування. Покажемо запобіжник, що відповідає за прикурювач.

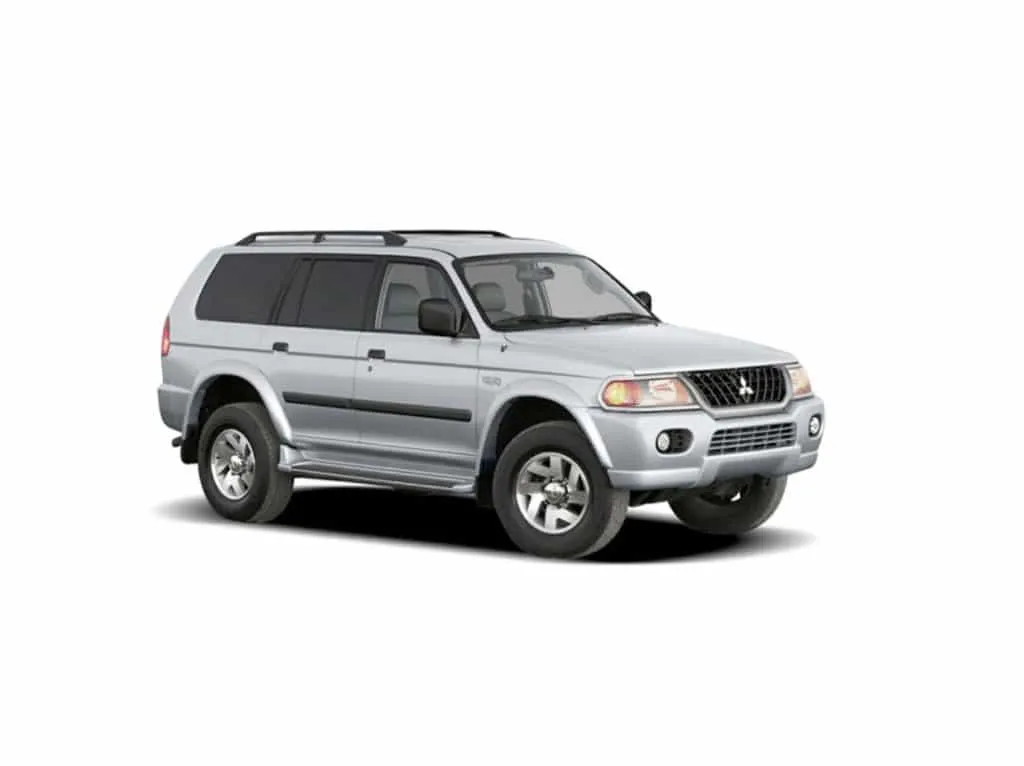

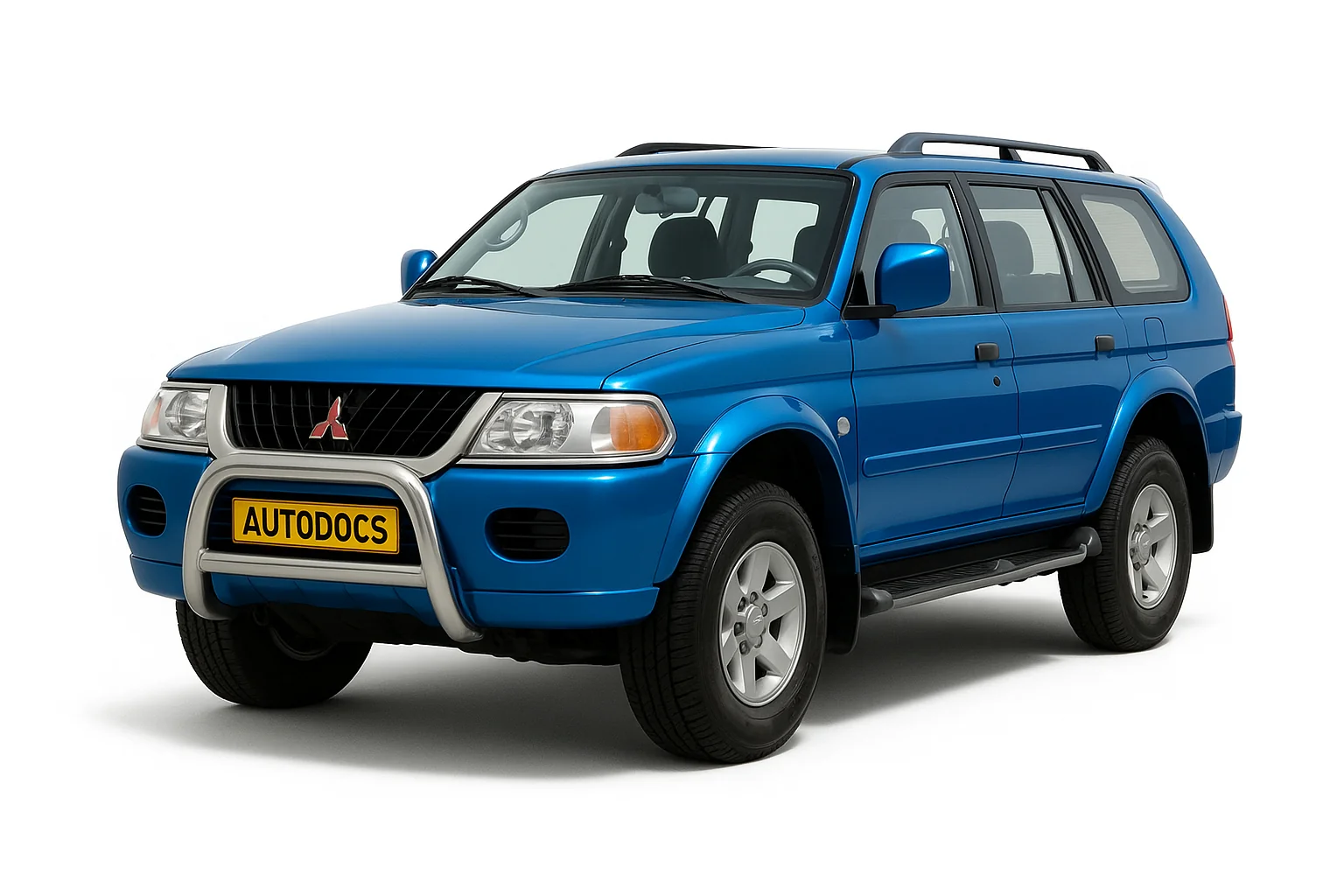

Mitsubishi Pajero Sport 1

Кількість елементів у блоках може відрізнятися від показаного і залежить від року випуску, рівня оснащення та регіону поставки. Звіряйте призначення зі своїми схемами на кришці блоків.

Блоки в салоні

Під панеллю приладів, з боку водія знаходяться 2 блоки: блок запобіжників і блок реле.

Блоки в салоні Mitsubishi Pajero Sport 1

Блок із запобіжниками

блоку в салоні Mitsubishi Pajero Sport 1
Фото - приклад

Схема блоку запобіжників паджеро спорт 1
Схема

A Опис
1 10 Покажчики повороту
2 10 Аудіосистема
3 15 Централізоване блокування замків дверей
4 10 Реле електро вентилятора кліматичного блоку
5 15 Прикурювач
6 20 Склоочисник вітрового вікна
7 10 Ліхтарі світла заднього ходу
8 10 Комбінація приладів
9 10 Стоп-сигнали
10 10 Звукові сигнали
11 10 Електро склопідйомники
12 10 АКП
13 15 ПНВТ
14 15 Привід люка в даху

За прикурювач відповідає запобіжник номер 5 на 15А.

У верхній частині блоку можуть кріпитися деякі елементи реле.

Реле у верхній частині блока запобіжників Mitsubishi Pajero Sport 1
Схема

Опис
R1 реле покажчиків поворотів
R2 реле обігріву заднього скла і бічних дзеркал
R3 реле електро двигуна вентилятора обігрівача (для L200)

Блок реле

Схема блоку реле під капотом Mitsubishi Pajero Sport 1
Схема

A Опис
1 Джгут проводів вимикача (замка) запалювання
2 Реле розетки для під'єднання додаткового обладнання
3 Реле електродвигуна заднього обігрівача
4 Реле електро склопідйомників
5 30 Запобіжник обігрівача вікна вікна дверей задка
6 15 Запобіжник заднього обігрівача
7 Реле-таймер обігрівача вікна вікна дверей задка та зовнішніх дзеркал
8 Реле-переривник склоочисника вікна дверей задка
9 15 Запобіжник розетки для підключення додаткового обладнання
10 10 Запобіжник обігріву зовнішніх дзеркал

Залежно від року випуску та рівня оснащення можливе розміщення окремих додаткових реле та інших блоків управління поза представленими блоками, наприклад блок управління бензонасосом.

Додатковий блок у салоні Mitsubishi Pajero Sport 1

Або реле задніх протитуманних фар.

Реле задніх протитуманних фар Mitsubishi Pajero Sport 1

Блоки під капотом

Блок під капотом Mitsubishi Pajero Sport 1

Головний блок

Знаходиться в лівій частині моторного відсіку, поруч з акумулятором.

Приклад схеми з кришки блоку Mitsubishi Pajero Sport 1
Приклад схеми з кришки блоку

Блок запобіжників і реле під капотом паджеро спорт 1
Схема

A Позначення
1 10 Освітлення салону
2 10 Дальнє світло
3 10 Задні габаритні вогні
4 10 Задні габаритні вогні
5 10 Аварійна сигналізація
6 30 Електро вентилятор кліматичного блоку
7 30 Кондиціонер
8 40 Система пуску
9 40 Вимикач (замок) запалювання
10 30 Скло підйомники
11 30 Ближнє світло
12 20 Система керування двигуном
13 80 Генератор
Реле
A Реле електро вентилятора кліматичного блоку
B Реле фар головного світла
C Реле протитуманних фар
D Реле стартера
E Реле системи пуску

Блок на АКБ

Розташовується на плюсовій клемі акумуляторної батареї.

запобіжники на АКБ Mitsubishi Pajero Sport 1

A Призначення
16 60 Антиблокувальна система гальм (ABS)
17 20 Протитуманні фари
18 80 Свічки розжарювання

Додаткові елементи

Поруч з основним блоком кріпиться додатковий блок.

Реле 1 Mitsubishi Pajero Sport 1
Схема

A Опис
14 25 Електро вентилятор конденсора
15 10 Компресор кондиціонера
J резерв
F Реле компресора кондиціонера
G Реле електро вентилятора конденсора

Так само з правого боку підкапотного простору можливе встановлення деяких реле.

Реле 2 Mitsubishi Pajero Sport 1

Призначення
1 реле сигналу
2 реле АБС
