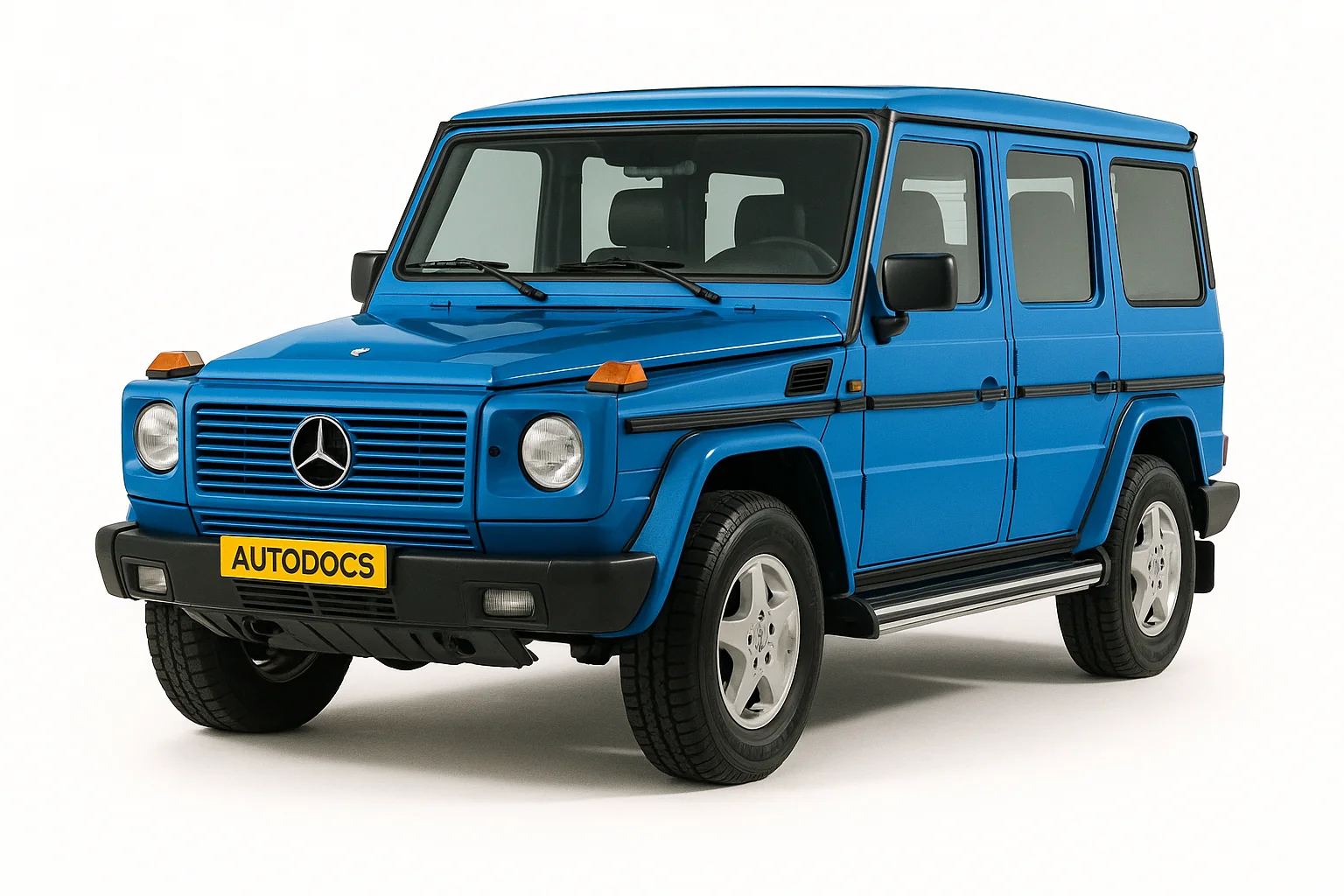

Mercedes W463 G-Class (Gelandewagen) – легендарний позашляховик компанії Mercedes-Benz, який випускається з 1979 року по теперішній час у кількох поколіннях та оновленнях. У народі його називають гелик. У даному матеріалі ми представимо опис запобіжників і реле Мерседес Гелендваген 463 зі схемами блоків і місцями розташування для другого покоління моделі, яке випускалося в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 19 99 , 2000, 2001, 2002, 2003, 2004, 2005, 2006 (ресталійнг). Виділимо запобіжник, що відповідає за прикурювач.
Розташування блоків та призначення елементів у них може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Зміст
Блоки в салоні
Блок у панелі
У лівому торці панелі приладів за захисною кришкою встановлено блок запобіжників.
Приклад блоку
Схема
Опис
| 21 | 30A Блок керування передніх лівих дверей |
| 22 | 30A Блок керування передніх правих дверей |
| 23 | 5A Задня лампа місцевого освітлення |
| 24 | 20A Антиобледенювач щіток |
| 25 | 10A Підігрів сидіння водія |
| 26 | 7,5A Перетворювач напруги |
| 27 | 30A Блок керування електроприводом регулювання положення сидіння водія |
| 28 | 30A Роз'єм підключення додаткового обладнання |
| 29 | Запасний |
| 30 | 40A Кондиціонер |
| 31 | 20A Електронний замок запалювання |
| 32 | 30A Блок керування задніх лівих дверей |
| 33 | 30A Блок керування задніх правих дверей |
| 34 | 7,5A Система стільникової телефонії |
| 35 | 30A Автономний обігрівач |
| 36 | 15A запасний |
| 37 | 30A Вакуумний насос (привод блокування диференціала) |
| 38 | 40A Електропривод сидіння пасажира |
| 39 | 7,5A Блок керування роздавальною коробкою |
| 40 | запасний |
| 41 | 7,5A Кондиціонер |
| 42 | 15A Панель приладів |
| A | 15A Не використовується |
| B | 10A Висновок 87 блоку керування ABS |
| C | запасний |
| D | 5A Вимикач додаткового обладнання, вимикач стоп-сигналів |
| E | запасний |
| F | 20A Обігрівач заднього сидіння |
| G | 20A Вентилятор конденсатора |
| H | 30A Вентилятор конденсатора |
Блок під панеллю приладів
З боку переднього пасажира, в нижній частині панелі приладів, розташований основний блок із запобіжниками та реле.
Для доступу необхідно прибрати захисну кришку.
Варіант 1
У цьому виконанні блок запобіжників та реле встановлений у перевернутому вигляді.
Фото – приклад блоку
Схема
Позначення
| 43а | 15A Звуковий сигнал |
| 43b | 15A Звуковий сигнал |
| 44 | 5A Стільникова телефонія |
| 45 | 10A Подушка безпеки |
| 46 | 20A Склоочисник |
| 47 | 15A Прикурювач , Підсвічування |
| 48 | 15A Котушка запалювання |
| 49 | 10AПодушка безпеки |
| 50 | 5A запасний |
| 51 | 7,5A Кондиціонер, блок керування АКПП |
| 52 | 15A Стартер |
| 53 | 15A Вентилятор системи охолодження |
| 54 | 15A Вентилятор обігрівача |
| 55 | 7,5A Блок управління АКПП |
| 56 | 7,5A Контролер селектора АКПП |
| 57 | 5A Електронний замок запалювання |
| 58 | 40A Блок запобіжників (8 шт.) |
| 59 | 50A Поворотний насос ABS |
| 60 | 40A Модулятор ABS |
| 61 | 15A Запасний |
| 62 | 5A Система LDS |
| 63 | 5A запасний |
| 64 | 10A Аудіосистема |
| 65 | 40A Вторинний повітряний насос |
| I | реле звукового сигналу |
| K | реле ланцюга 87 |
| L | реле управління склоочисника (швидкість роботи) |
| M | реле ланцюга 15R |
| N | реле ланцюга 15 |
| O | реле повітряного насосу |
| P | реле ланцюга 15 |
| Q | реле вимикача склоочисника |
| R | реле ланцюга 87 |
| S | реле стартера |
За прикурювач відповідає запобіжник номер 47 на 15А.
Варіант 2
Схема
Призначення
| 1 | 7,5A Лівий габарит |
| 2 | 7,5A Правий габарит |
| 3 | 15A Протитуманні фари задні, передні |
| 4 | 7,5A Далеке ліве світло |
| 5 | 7,5A Далеке праве світло, індикатор дальнього світла |
| 6 | 7,5A Ближнє ліве світло |
| 7 | 7,5A Ближнє праве світло |
| 8 | 15А Очищувач та омивач передній, ліхтар заднього ходу |
| 9 | 20A Піч, підсвічування бардачку та салону, рециркуляція |
| 10 | 7,5A Стоп сигнали, блокування диференціала, комбінація приладів, підігрів форсунок 15A |
| 11 | 15А Поворотники, сигнал, підігрів дзеркал |
| 12 | 15А Очищувач та омивач задній |
| 13 | 10А Приладова панель, аварійка, підсвічування спереду, годинник, радіо |
| 14 | 20А Обігрів задній, освітлення заднього скла |
| 15 | 15А Прикурювач, радіо, подушки безпеки |
| 16 | 15А Центральний замок |
| 17 | 7,5А Kick-down |
| 18 | 10А Омивач фар |
| 19 | 7,5А Вентилятор та кондиціонер |
| 20 | 15А Свічка розжарювання додаткового обігрівача |
| 21 | 20А Блок управління додаткового обігрівача, вентилятор додаткового обігрівача |
| 22 | 25А Обігрів сидінь |
| 23 | 30А Додатковий вентилятор кондиціонера |
| 24 | 25А Обігрів лобового скла 25А Передній правий та задній лівий склопідйомники |
| 25 | 15А Перемикач температури, датчик температури масла 25А Передній лівий та задній правий склопідйомники |
| 26 | 15А Прилад керування IFZ |
| 27 | 15А Затискна планка для спецобладнання, затискач 15 |
| 28 | |
| D3 | Внутрішнє освітлення |
| D4 | |
| D5 | ближнє світло |
| D6 | |
| A | 15A Зсувний люк |
| B | 30A Передній склопідйомник |
| З | 30А Задній склопідйомник |
| D | 25A Регулювання сидіння |
| E | 25A Регулювання сидіння |
| F | |
| G | |
| H | Розетка причепа |
За прикурювач відповідає запобіжник номер 15 на 15А.
У цьому виконанні реле розташовані за цим блоком.
Блок у тунелі
Ще один блок запобіжників та реле знаходиться між передніми сидіннями в тунелі.
Для доступу треба зняти кришку блоку (3), повернувши кріплення (2). Сам блок виглядатиме приблизно так.
Схема
Розшифровка
| 1 | 30A Роз'єм ланцюга 15R |
| 2 | 30A Роз'єм ланцюга 15R |
| 3 | 5A TV - приймач |
| 4 | 15A Паливний насос |
| 5 | 20A запасний |
| 6 | 20A запасний |
| 7 | 20A запасний |
| 8 | 7,5A Антена, сирена протиугінна, датчик нахилу |
| 9 | 25A Верхня стельова панель керування |
| 10 | Підігрівач заднього скла |
| 11 | запасний |
| 12 | запасний |
| 13 | Виведення 15 перепускного насоса |
| 14 | Задній склоочисник |
| 15 | Привід лючка заливної горловини |
| 16 | Голосова система контролю |
| 17 | Блок визначення підключення ланцюга електроустаткування причепа |
| 18 | Роз'єм ланцюга електроустаткування причепа |
| 19 | Виведення 30 перепускного насоса |
| 20 | Привід замку задніх дверей |
| L | Реле паливного насосу |
| M | Реле 2, клема 15R |
| N | Релейний резерв 2 |
| Про | Релейний резерв 1 |
| P | Реле обігрівача заднього скла |
| Q | Реле 1, клема 15R |
| R | Реле кришки заливної горловини, перемикач полярності. |
| S | Реле кришки заливної горловини, перемикач полярності 2 |
| K1 | Реле блокування диференціалу (K36) |
| K2 | Реле придушення стоп-сигналів ESP (K55) |
| K3 | Реле високого тиску / зворотний насос ESP (K60) |
| K4 | Реле правого допоміжного вентилятора (K9/2) |
| K5 | Реле додаткового лівого вентилятора (K9 / 1) |
Блок у багажнику
Зліва, в багажному відсіку знаходяться додаткові елементи реле.
приклад
Схема
Опис
- T – Реле центрального замку (ЦЗ)
- U – N36 Датчик частоти обертання вихідного каскаду коробки передач
- V – K68 Реле склоочисника заднього скла
- W – K68 Реле склоочисника заднього скла
У деяких моделях поруч із акумулятором встановлюється ще блок запобіжників високої потужності виконаний у вигляді плавких вставок.
