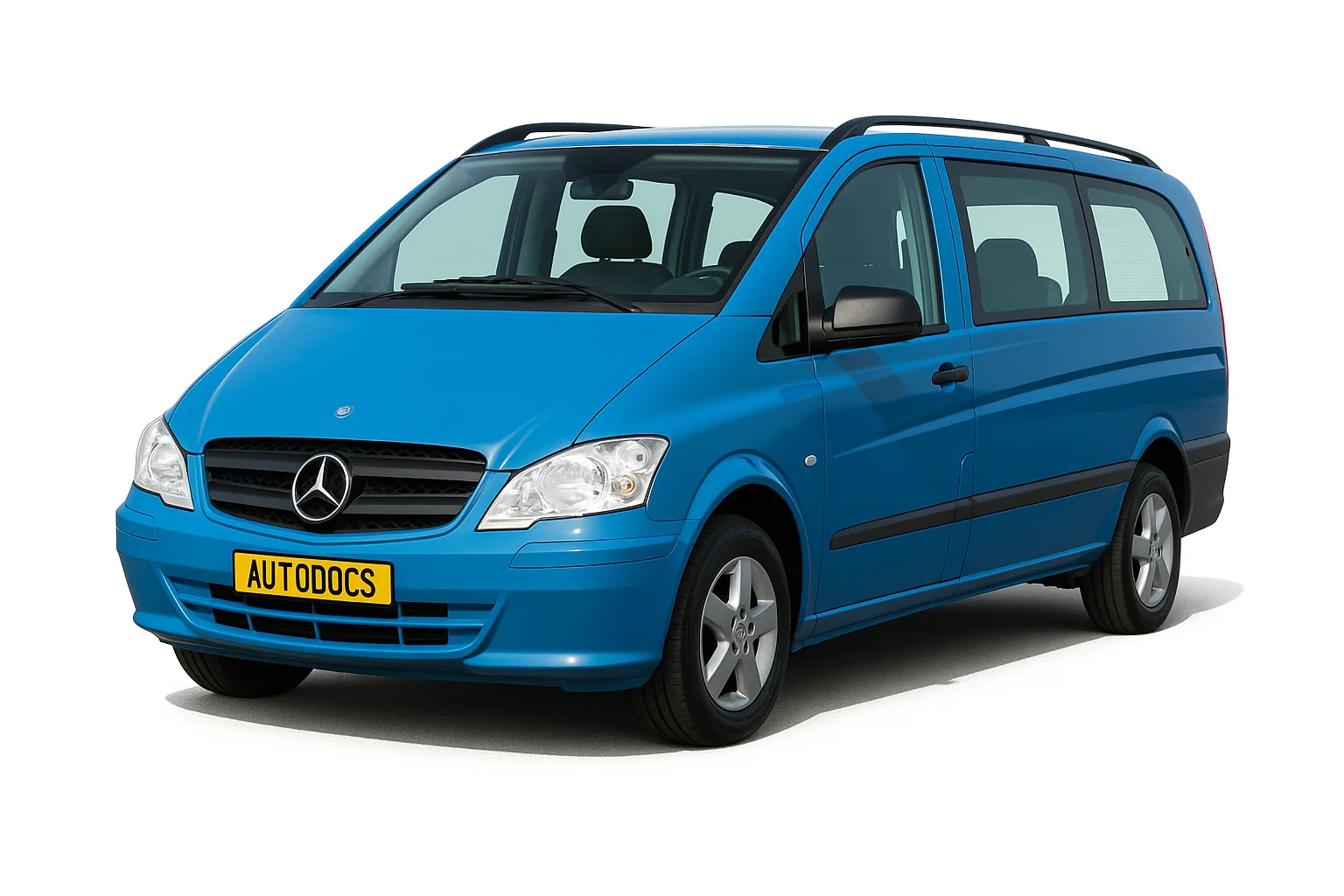

Mercedes-Benz Vito Viano W639 V-Class представляет второе поколение модельного ряда Мерседес Вито с обозначением 639 и выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. За это время модель прошла обновление. В данной статье мы представим описание предохранителей и реле Мерседес Вито 639 со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Исполнение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения.
Зміст
Блок под капотом
Под капотом основной блок предохранителей находится слева или справа моторного отсека, за защитной крышкой и состоит из нескольких отделов.
Предохранители
Главный верхний отдел
Схема
Описание
| Позиція | Ампераж | Призначення |
|---|---|---|
| 1 | 30A | Стеклоочистители |
| 2 | 15A | Сигнал |
| 3 | 5A | Выключатель стоп-сигнала |
| 4 | 7,5A | Обогрев |
| 5 | 5A | Диагностический разъем, поворотный переключатель света, комбинация приборов |
| 6 | 5A | Компоненты двигателя |
| 7 | 30A | Задний стеклоочиститель |
| 8 | 10A | Терминал 87 (1) |
| 9 | 15A | Терминал 87 (2) |
| 10 | 10A | Терминал 87 (3) |
| 11 | 7,5A | Клемма 30 Z двигателя |
| 12 | 30A | Обогрев заднего стекла |
| 13 | 7,5A | Замок зажигания / панель приборов |
| 14 | 7,5A | Тормозная система |
| 15 | 5A | Регулировка угла наклона фар |
| 16 | 25A | Пусковой двигатель |
| 17 | 15A | Топливный насос |
| 18 | 15A | Освещение прикуривателя / перчаточного ящика |
| 19 | 5A | Радио |
| 20 | 15A | Катушки зажигания М112 |
| 20 | 5A | Дизель HFM |
| 21 | 7,5A | Автоматическая коробка передач |
| 22 | 7,5A | Тахограф |
| 23 | 10A | Блок управления подушками безопасности |
| 24 | 5A | Зеркало заднего вида |
| 25 | 5A | Блок управления прицепом |
| 26 | 5A | Реле отключения |
| 27 | 5A | Клемма 15 производитель кузова / оборудования |
| 28 | 10A | Блок управления коробкой передач |
| 29 | 5A | Система помощи при трогании с места |
| 30 | Резерв | |
| 31 | 10A | Сигнал ATA |
| 32 | 5A | Разъем для мобильного телефона / VICS |
| 33 | 10A | Подушка безопасности, автоматическое распознавание детского сиденья |
| 34 | 5A | Клемма 15 R производитель кузова / оборудования |
| 35 | 7,5A | Верхняя панель управления |
| 36 | 10A | Регулировка поясницы (сиденье) |
| 37 | 7,5A | Зеркало для макияжа с подсветкой |
| 38 | 7,5A | Развлечения в задней части салона |
| 39 | Резерв | |
| 40 | 10A | Предохранитель двигателя (дизель) |
| 40 | 20A | Предохранитель двигателя (бензин) |
| 41 | 10A | Предохранитель двигателя (дизель) |
| 41 | 20A | Предохранитель двигателя (бензин) |
| F1 | 225A | Клемма 30, электрическая система, генератор |
| F4 | 60A | Вентилятор кондиционера (блок охлаждения) |
| F5 | 40A | Насос вторичного воздуха |
Нижний правый отдел
Схема
Обозначение
| Позиція | Ампераж | Призначення |
|---|---|---|
| 21 | 5A | Переключатель света и верхняя часть панели управления |
| 22 | 7,5A | Развлечения в задней части салона |
| 23 | 10A | Внутренний свет |
| 24 | 7,5 / 25А | Верхняя панель управления и подъемно-сдвижной люк |
| 25 | 25A | Сдвижная / откидная крыша заднего отделения |
| 26 | 5A | Дополнительный обогреватель, радиоприемник |
| 27 | 7,5A | Кондиционер в передней части салона |
| 28 | 15A | Розетка для развлечения в задней части салона |
| 29 | 7,5A | Модуль управления мобильным телефоном / CD-чейнджером / микрофоном |
| 30 | 30A | Органы управления обогревом сидений |
| 31 | 5A | Тахограф |
| 32 | 5A | Шлюз диагностики |
| 33 | 10A | Разъем диагностики |
| 34 | 15A | Аудио шлюз |
| 35 | Резерв | |
| 36 | 30A | Система очистки фар |
| 37 | 10A | Звуковой сигнал батареи ATA |
| 38 | 20A | Замок рулевой колонки |
| 39 | 40A | Вентилятор переднего отсека |
Нижний левый отдел
Схема
Назначение
| Позиція | Ампераж | Призначення |
|---|---|---|
| 21 | 15A | Розетка 12 В в салоне слева |
| 22 | 15A | Розетка 12 В в салоне справа |
| 23 | 20A | Розетка прицепа |
| 24 | 25A | Блок распознавания прицепа |
| 25 | 30A | Регулировка водительского сиденья |
| 26 | 30A | Регулировка сиденья второго водителя |
| 27 | 30A | Электрическая раздвижная дверь левая |
| 28 | 30A | Электрическая раздвижная дверь правая |
| 29 | 30A | Вентилятор заднего отсека |
| 30 | 40A | Система пневматической подвески |
| 31 | 10A | Парктроник |
| 32 | 5A | Датчик давления в шинах |
| 33 | 25A | Аудиосистема |
| 34 | 5A | Блок управления мобильным телефоном / VICS, TV Booster |
| 35 | 20A | Блок управления автономным отоплением |
| 36 | Резерв | |
| 37 | 5A | Система кондиционирования задней части салона |
| 38 | 7,5A | COMAND управление камерой |
| 39 | 5A | Обычный таксометр |
| 40 | 15A | Розетка 12 В, задняя правая |
| 41 | 10A | Блок управления указателем поворота на крыше |
| 42 | Резерв |
За работу прикуривателя отвечают предохранители номер 21, 22 и 40 на 15А.
Реле
Схема
Расшифровка
| R1 | Реле звукового сигнала |
| R2 | Реле стеклоочистителя No1 |
| R3 | Реле стеклоочистителя No2 |
| R4 | Силовое реле; |
| Управление двигателем. | |
| R5 | Реле стартера |
| R6 | Реле топливного насоса |
| R7 | Реле контакта 15R |
| R8 | Реле контакта 15R |
| R9 | Реле обогрева заднего стекла |
| R10 | Реле контакта 15R |
| R11 | Реле контакта 15R |
| R12 | Реле омывателя фар |
| R13 | Реле насоса впрыска вторичного воздуха |
Блок в салоне
Он расположен сбоку водительского сидения.
Схема
Описание
| Позиція | Ампераж | Призначення |
|---|---|---|
| F6 | — | Модуль регистрации и возбуждения сигналов (SАМ) / блок предохранителей и реле (SRB) / блок управления двигателем, замок зажигания, комбинация приборов |
| 1 | 25A | Блок управления дверью, слева |
| 2 | 25A | Блок управления дверью, справа |
| 3 | 25A | Блок управления параметрируемым спецмодулем / Резервный (для Китая) |
| 4 | 25A | Блок управления параметрируемым спецмодулем / Резервный (для Китая) |
| 5 | 15A | Гнездо электропитания на 12 В на каркасе сиденья переднего пассажира / Резервный (для Китая) |
| 6 | Резервный | |
| 7 | Резервный | |
| 8 | Резервный | |
| 9 | Резервный | Дополнительная комплектация для автомобиля для путешествий / минивэна [1] |
| 10 | Резервный | |
| 11 | Резервный | |
| 12 | Резервный | |
| 13 | 15/20A | Радиоприемник / система COMMAND / 1-е и 2-е гнездо DIN |
| 14 | 7,5A | Оборудование для доукомплектации мобильным телефоном / система развлечения пассажиров в задней части автомобиля |
| 15 | 5A | Тахограф / интерфейс Media Interface |
| 16 | 25A | Акустическая система |
| 17 | 5A | Таксометр |
| 18 | 25A | Панель управления под крышей / сдвижной верхний люк |
