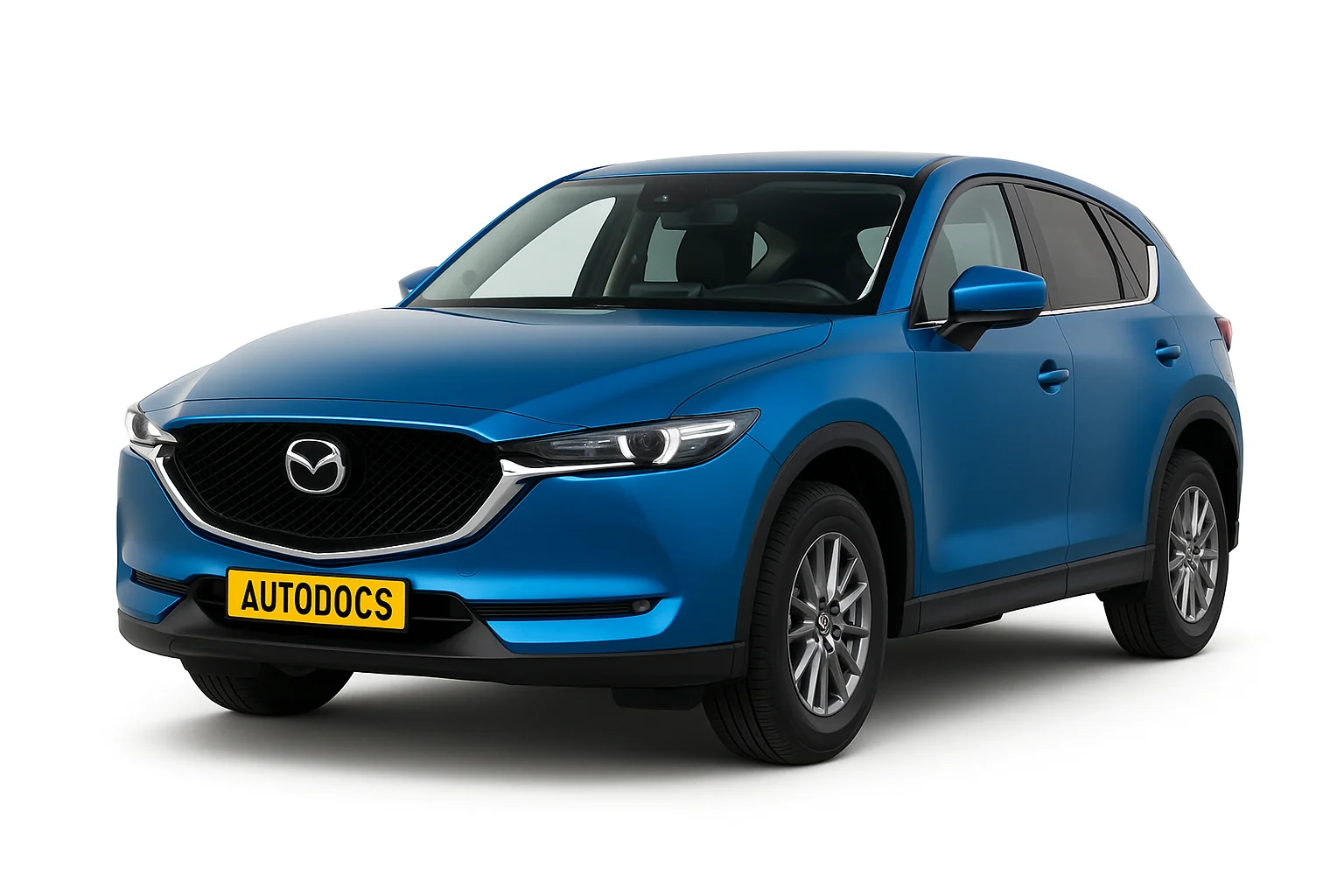

Mazda CX-5 (KF) (2 покоління) вироблялася у 2017, 2018, 2019, 2020, 2021, 2022 році. У цій статті ми покажемо опис запобіжників та реле Мазда CХ-5 кф зі схемами блоків, фотографіями та місцями розташування. Відзначимо запобіжник прикурювача.
Призначення запобіжників та реле в блоках може відрізнятися. Звіряйте опис зі своїми схемами.
Блок у салоні
Розташований під захисною кришкою на лівій стійці, під панеллю приладів, біля ноги водія.
| № | A | Опис |
|---|---|---|
| 1 | 30 | P.SEAT D – Електропривід регулювання сидіння (для деяких варіантів виконання) |
| 2 | 30 | P.WINDOW 3 – Електричні склопідйомники |
| 3 | 15 | R.OUTLET3 – Додаткові електричні розетки |
| 4 | 25 | P.WINDOW 2 – Електричні склопідйомники |
| 5 | 15 | SRS2/ESCL – Замок рульового валу |
| 6 | 25 | D.LOCK – Центральний електричний замок |
| 7 | 20 | SEAT WARM – Електро підігрів сидінь (для деяких варіантів виконання) |
| 8 | 10 | SUNROOF – Вентиляційний люк у даху (для деяких варіантів виконання) |
| 9 | 15 | F.OUTLET – Передні електричні розетки (прикурювач) |
| 10 | 7,5 | MIRROR – Електричний привід регулювання дзеркал заднього виду |
| 11 | 15 | R.OUTLET1 – Задні електричні розетки (для деяких варіантів виконання) |
| 12 | Резерв | |
| 13 | Резерв | |
| 14 | Резерв | |
| 15 | Резерв | |
| 16 | Резерв | |
| 17 | 7,5 | M.DEF – Електричний підігрів зовнішніх дзеркал |
| 18 | 20 | R.SEAT W – Підігрів сидінь |
| 19 | Резерв | |
| 20 | 7,5 | AT IND – Індикатор трансмісії |
| 21 | 30 | P.SEAT Р – Електричний привід регулювання сидіння |
Запобіжники прикурювача позначені як OUTLET на 15А та розташовані під номерами 3, 9 і 11. Також у блоці під капотом може кріпитися ще один запобіжник та одне реле, що відповідають за роботу розеток живлення.
Блок під капотом
Знаходиться у лівій частині моторного відсіку, поряд з акумулятором.
Запобіжники
| № | A | Призначення запобіжників |
|---|---|---|
| 1 | 30 | ADD FAN GE – Вентилятор охолодження двигуна |
| 2 | 30 | IG2 – Захист різних електричних ланцюгів |
| 3 | 30 | INJECTOR – Система управління двигуном |
| 4 | 40 | FAN DE – Вентилятор охолодження двигуна |
| 5 | 30 | P.WINDOW1 – Електричні склопідйомники |
| 6 | Резерв | |
| 7 | 40 | ADD FAN DE – Вентилятор охолодження двигуна |
| 8 | 20 | EVVT – Система управління двигуном |
| 9 | 40 | DEFOG – Електричний підігрів заднього скла |
| 10 | 40 | DCDC DE – Захист різних електричних цілей |
| 11 | 30 | FAN GE – Вентилятор охолодження двигуна |
| 12 | Резерв | |
| 13 | Резерв | |
| 14 | Резерв | |
| 15 | 40 | ENG.MAIN – Система управління двигуном |
| 16 | 50 | ABS/DSC M – Антиблокувальна гальмівна система (ABS), протизаносна система (DSC) |
| 17 | 50 | CABIN +B – Захист різних електричних ланцюгів |
| 18 | 20 | WIPER – Очисник та обмивач лобового скла |
| 19 | 40 | HEATER – Опалювач / Кондиціонер |
| 20 | 30 | DCDC REG – Захист різних електричних ланцюгів |
| 21 | 7,5 | ENGINE IG1 – Система управління двигуном |
| 22 | 15 | C/U IG1 – Захист різних електричних ланцюгів |
| 23 | H/L LOW L HID L – Фара (ліва), фара ближнього світла (ліва) | |
| 24 | 15 | H/L LOW R – Фара ближнього світла (права) |
| 25 | 15 | ENGINE 3 – Система управління двигуном |
| 26 | 15 | ENGINE 2 – Система управління двигуном |
| 27 | 15 | ENGINE 1 – Система управління двигуном |
| 28 | 15 | AT – Система управління коробкою передач, замок запалювання |
| 29 | 20 | H/CLEAN – Обмивач фар |
| 30 | 7,5 | А/С – Кондиціонер |
| 31 | 15 | AT PUMP Система управління коробкою передач |
| 32 | 10 | STOP – Стоп-сигнали, задній протитуманний ліхтар |
| 33 | 15 | R.WIPER – Очисник заднього скла |
| 34 | 20 | H/L HI – Фари дальнього світла |
| 35 | 15 | HID R – Фара (права) |
| 36 | 15 | FOG – Передні протитуманні фари |
| 37 | 7,5 | ENG.+B – Система управління двигуном |
| 38 | 7,5 | AUDIO2 – Аудіосистема |
| 39 | 5 | GLOW SIG – Система управління двигуном |
| 40 | 7,5 | METER2 – Комбінація приладів |
| 41 | 10 | METER1 – Комбінація приладів |
| 42 | 7,5 | SRS1 – Подушки безпеки |
| 43 | 25 | BOSE – Автомобілі, обладнані аудіосистемою Bose |
| 44 | 15 | AUDIO 1 – Аудіосистема |
| 45 | 30 | ABS/DSC S – Антиблокувальна гальмівна система (ABS), протизаносна система (DSC) |
| 46 | 15 | FUEL PUMP – Паливна система |
| 47 | 25 | FUEL WARM – Підігрів палива |
| 48 | TAIL – Габарити | |
| 49 | Резерв | |
| 50 | 50 | HAZARD – Ліхтарі аварійної сигналізації, покажчики повороту, передні та задні габаритні ліхтарі, ліхтарі освітлення номерного знака |
| 51 | Резерв | |
| 52 | 15 | R.OUTLET2 – Електричні розетки |
| 53 | 15 | HORN – Звуковий сигнал |
| 54 | 15 | ROOM – Плафон освітлення салону |
Щоб вимкнути роботу обмивача фар, треба дістати запобіжник під номером 29 на 20А, позначений як H/CLEAN.
Реле
| № | Позначення реле |
|---|---|
| TNS RELAY (TAIL) | РЕЛЕ TNS (ГАБАРИТІВ) |
| A/C RELAY | РЕЛЕ КОНДИЦІОНЕРА |
| FUELINJECTOR RELAY | РЕЛЕ ПАЛИВНОГО ІНЖЕКТОРА |
| ELECTRIC AT OR OIL PUMP RELAY | РЕЛЕ ЕЛЕКТРИЧНОЇ ТРАНСМІСІЇ АБО РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМІСІЇ |
| HEADLIGHT HI RELAY | РЕЛЕ ПЕРЕДНІХ ФАР |
| STARTER RELAY | РЕЛЕ СТАРТЕРА |
| BLOWER RELAY | РЕЛЕ ВЕНТИЛЯТОРА |
| ELECTRIC VARIABLE VALVE TIMING RELAY | РЕЛЕ ЗАРЯДКИ ЕЛЕКТРИЧНОГО КЛАПАНА |
| REAR WINDOW DEFROSTER RELAY | РЕЛЕ РОЗМОРОЖУВАННЯ ЗАДНІХ ВІКОН |
| FUEL PUMP RELAY | РЕЛЕ ПАЛИВНОГО НАСОСА |
| OUTLET RELAY | РЕЛЕ ЕЛЕКТРИЧНИХ РОЗЕТОК |
| HEADLIGHT LO RELAY | РЕЛЕ ФАРИ (БЛИЖНІЙ) |
| IG1 RELAY | РЕЛЕ ЗАПАЛЮВАННЯ |
| FRONT FOG LIGHT RELAY | РЕЛЕ ПЕРЕДНІХ ПРОТИТУМАННИХ ФАР |
| COOLING FAN RELAY NO.2 | РЕЛЕ ОХОЛОДЖУВАЛЬНОГО ВЕНТИЛЯТОРА № 2 |
| MAIN RELAY | ГОЛОВНЕ РЕЛЕ |
| COOLING FAN RELAY NO. 3 | РЕЛЕ ОХОЛОДЖУВАЛЬНОГО ВЕНТИЛЯТОРА № 3 |
| DRL RELAY | РЕЛЕ ДХО |
| HORN RELAY | РЕЛЕ СИГНАЛУ |
| COOLING FAN ACC RELAY | РЕЛЕ ВЕНТИЛЯТОРА ОХОЛОДЖЕННЯ |
