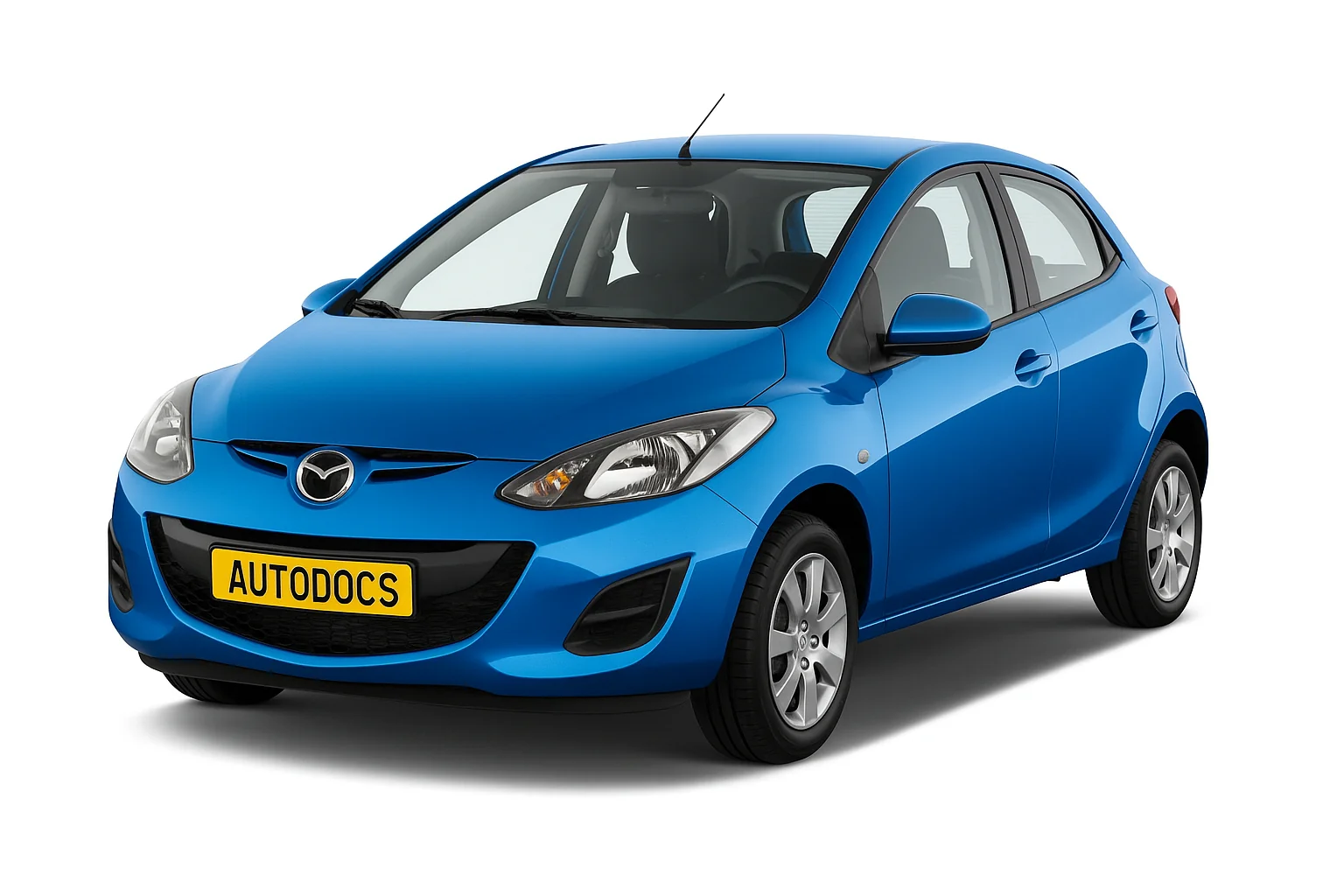

Mazda 2 de (3 покоління) випускалася у 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 та 2016 роках. За цей час модель пішла на рестайлінг. У даній публікації ми покажемо розташування всіх електронних блоків управління, докладно зупинимося на блоках з реле та запобіжниками Mazda 2 de. Надамо їх схеми з розшифровкою елементів та фото приклади виконання. Виділимо запобіжник прикурювача.
Кількість елементів у блоках може відрізнятись і залежить від року випуску, регіону постачання та рівня оснащення. Звіряйте зі своїми схемами чи іншою технічною документацією.
Розташування блоків
Загальна схема розташування блоків
Призначення
| 1 | Електронний блок керування ABS |
| 2 | Резистор електродвигуна вентилятора обігрівача/кондиціонера – під панеллю приладів |
| 3 | Електронний блок керування кондиціонером |
| 4 | Блок управління протиугінною системою |
| 5 | Акумуляторна батарея |
| 6 | Діагностичний роз'єм (DLC) |
| 7 | Електронний блок керування двигуном |
| 8 | Резистор електродвигуна вентилятора системи охолодження – біля радіатора |
| 9 | Блок запобіжників / реле, моторний відсік 1 |
| 10 | Блок запобіжників / реле, моторний відсік 2 |
| 11 | Блок запобіжників / реле, моторний відсік 3-дизель. |
| 12 | Блок запобіжників / реле, панель приладів |
| 13 | Звуковий сигнал 1 |
| 14 | Звуковий сигнал 2 |
| 15 | Блок управління системи keyless entry |
| 16 | Багатофункціональний блок правління - функції: Протитуманні фари, аварійна сигналізація, фари, покажчики повороту, система контролю не пристебнутих ременів безпеки очищувачі лобового скла |
| 17 | Датчик температури навколишнього повітря за переднім бампером |
| 18 | Блок управління підсилювачем кермового управління |
| 19 | Електронний блок керування SRS |
| 20 | Електронний блок правління КПП – у блоці управління двигуном |
Блок запобіжників у салоні
Він знаходиться в торці панелі приладів за захисною кришкою.
Схема
Опис
| 1 | 10А TCM - Електронний блок управління КПП |
| 2 | 7,5А ILLUMI – Підсвічування панелі приладів |
| 3 | 15А CIGAR – Прикурювач , Роз'єм для аксесуарів |
| 4 | 7,5А MIRROR – Електропривод дзеркал |
| 5 | 7,5А M.DEF – Обігрів дзеркал |
| 6 | S.WARM – Підігрів сидінь |
| 7 | 7,5А A/C – Кондиціонер |
| 8 | 20А F.WIP – Склоочисник та омивач переднього скла |
| 9 | R.WIP – Склоочисник та омивач заднього скла |
| 10 | STARTER - Стартер |
| 11 | METER 2 – Панель приладів |
| 12 | 10А ENG – Система керування двигуном |
| 13 | 10А METER – Приладовий щиток |
| 14 | 10А SAS – Подушка безпеки, DSC |
| 15 | AUDIO 3 – Аудіо |
| 16 | 30А P/W – Електричні склопідйомники |
Запобіжник прикурювача позначений за номером 3 на 15А.
Блок під капотом
Розташований у лівій частині моторного відсіку, поряд із акумулятором.
Схема
Позначення запобіжників
| 1 | FUEL HEAT – Підігрів палива |
| 2 | 15А FUEL PUMP – Паливний насос |
| 3 | 15А F.FOG – Протитуманні фари |
| 4 | 20А P/W – Електричні склопідйомники |
| 5 | 10А HORN – Сигнал |
| 6 | 10А EG1 – Система керування двигуном |
| 7 | 30А DSC-P – DSC |
| 8 | 20АDSC-V – DSC |
| 9 | 7,5A MAG Кондиціонер |
| 10 | 15A TAIL – Задні ліхтарі, Габаритні вогні, Підсвічування номерного знаку |
| 11 | 10А STOP – Стоп-сигнали |
| 12 | 7,5A SWS – Повітряна подушка |
| 13 | 20A R.DEF – Обігрів заднього скла |
| 14 | 10А HAZARD – Сигнальні лампи аварійної сигналізації, покажчики повороту |
| 15 | 20А D/L – Дверні замки з електроприводом |
| 16 | EOP |
| 17 | 15А ENG BAR – Система керування двигуном |
| 18 | 15А ENGINJ – Система керування двигуном |
| 19 | ENGINJ2 – Система керування двигуном |
| 20 | H/LHI RH – Галогенні лапми |
| 21 | H/LHI LH – Галогенні лапми |
| 22 | DCDC3 – Додаткове обладнання |
| 23 | 15A H/L LO RH – Фара (права) |
| 24 | 15А H/L LO LH – Фара (ліва) |
| 25 | AUDIO2 – Аудіо |
| 26 | DSC-V2 |
| 27 | HORN2 – Сигнал 2 |
| 28 | METER – Прилади |
| 29 | 15А ROOM – Світло салону |
| 30 | GLOW – Свічки |
| 31 | EWT |
| 32 | 40А IG KEY 1 – Для захисту різних ланцюгів |
| 33 | FAN 3 – Вентилятор |
| 34 | 30А FAN 2 – Охолоджувальний вентилятор |
| 35 | FAN 1 – Вентилятор |
| 36 | INJ – Управління двигуном |
| 37 | 30А IG KEY 2 – Для захисту різних ланцюгів |
| 38 | 4WD |
| 39 | ABS DSC-P2 – АБС |
| 40 | 30А BLOWER – Вентилятор кондиціонера |
Призначення реле
- Резерв
- Реле свічок розжарювання
- Реле системи керування двигуном
- Реле далекого світла фар
- Реле ближнього світла фар
- Реле задніх протитуманних ліхтарів
- Бензин: Реле паливного насосу
- Реле електродвигуна вентилятора обігрівача
- Резерв
- Реле звукового сигналу
- Реле кондиціонера
- Реле стартера
- Реле протитуманних фар
