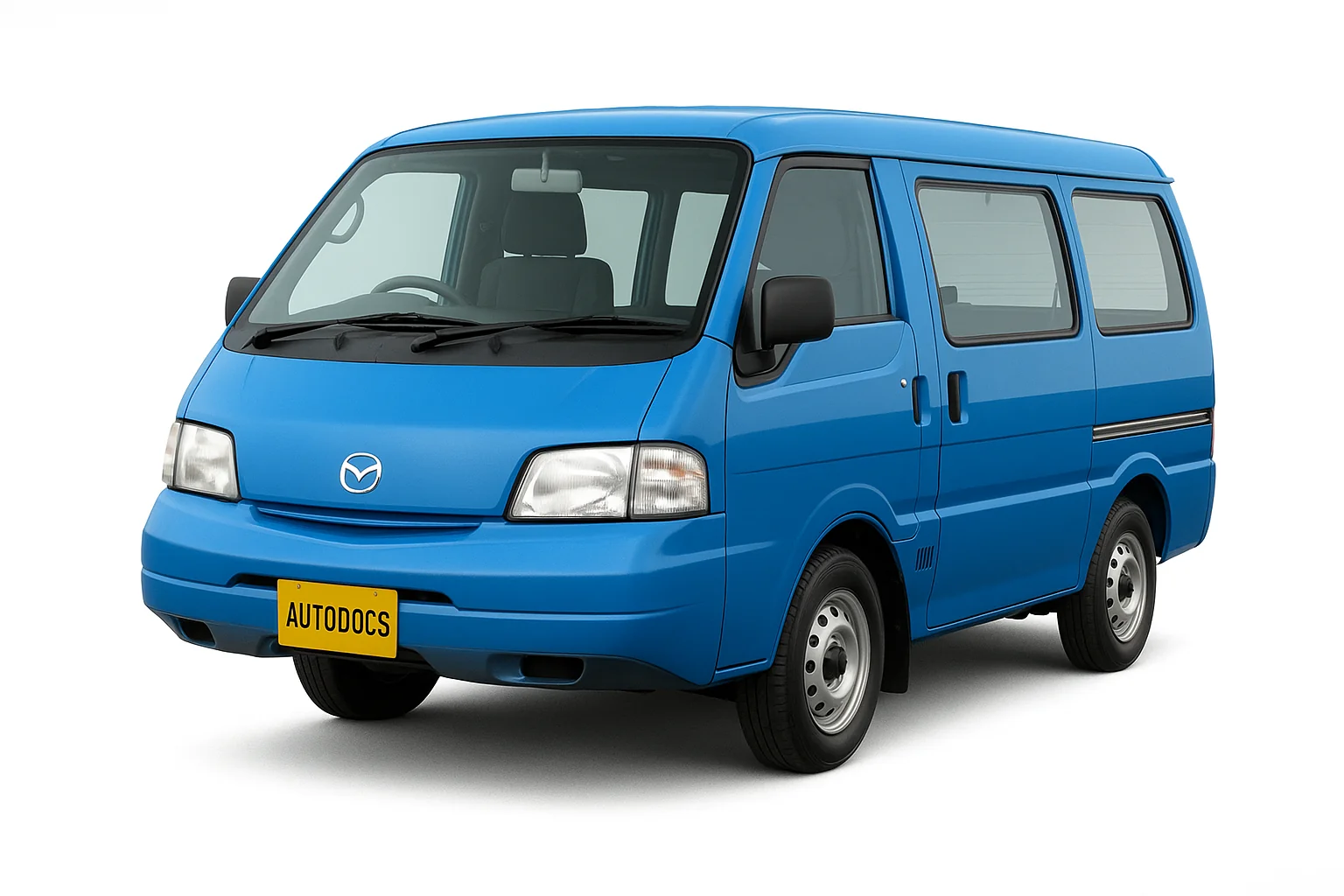

Фургон Mazda Bongo вироблявся з 1966 року в п'яти поколіннях з різними модифікаціями і поставлявся по всьому світу як з бензиновими, так і з дизельними двигунами. У деяких регіонах відомий під назвою Mazda Access . Найбільшу популярність отримали Mazda Bongo Friendee, що випускався в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 і 2005 і Mazda Bongo Brawny. У цій статті ви знайдете опис запобіжників та реле Мазда Бонго зі схемами блоків та місцями їх розташування. Зазначимо запобіжник прикурювача.
Немає одного загального опису на всі моделі Mazda Bongo. Ми представив 2 найбільш часто зустрічаються (Френді та Брауні). Звіряйте призначення елементів зі своїми схемами.
Зміст
Варіант 1
Блок запобіжників
Розташований під панеллю приладів з боку водія за захисною кришкою.
Фото – приклад
Опис
- 20А – ABS
- 15А – Аварійна сигналізація
- 20А
- 30А - Електропривод центрального замку
- 20А – Обігрівач скла задніх дверей
- 10А – Склоочисник скла задніх дверей
- 10А – Кондиціонер
- 20А – Склоочисники та омивачі
- 30А – Електропривод склопідйомників
- 10А – Покажчики поворотів
- 15А – Комбінація приладів
- 15А – Блок керування двигуном
- 20А – Підігрівач палива
- 15А
- 15А – Прикурювач
- 10А – Звуковий сигнал
- 10А – Лампи задніх габаритів
- 15А – Стоп сигнали
- 15А – Протитуманні фари
- 10А – Освітлення салону
- 30А – Задній обігрівач
- 30А – Основний обігрівач
За прикурювач відповідає запобіжник номер 15 на 15А.
Додатковий блок запобіжників
Він знаходиться під сидінням водія, між акумулятором і двигуном для бензинових двигунів або під пасажирським сидінням, біля бачка ГУР для дизельних двигунів або під капотом автомобіля.
Світлина
Схема
Призначення
- 30А HEAD – фари
- 30А FIP/INJ – блок керування двигуном
- 60А GLOW – свічки розжарювання
- 80А MAIN – головний запобіжник
- 60А ABS – АБС
- 40А KEY – запобіжник для різних ланцюгів
- 60А BTN – освітлення салону, електропривід центрального замку
Блок із реле
Встановлюється на панелі з боку пасажира, під бардачком.
Розташування
Світлина
Тут розташовані такі реле:
- Звуковий сигнал
- Вентилятора обігрівача
- Вентилятор заднього обігрівача
- Кондиціонер
- Фар
- Стоп сигналів
- Габаритів
- Селектор АКПП
Окремі елементи реле можуть перебувати в моторному відділенні, так само як і біля акумулятора – група запобіжників високої потужності.
Варіант 2
Блок у салоні
Знаходиться у нижній частині панелі приладів за захисною кришкою.
Приклад – виконання
Схема
Позначення
| 1 | 20А HEAD R – Права фара (моделі з 2001 р) |
| 2 | 20А HEAD L – Ліва фара (моделі з 2001 р) |
| 3 | GLOW – Свічки (моделі з 1999 р) |
| 20А HEAD HI – Фари (моделі з 2001 р) | |
| 4 | 15А CLOSER – Система доведення дверей |
| 5 | 10А A/C – Кондиціонер |
| 6 | 20А WIPER – Склоочисники та омивачі |
| 7 | 30А P/WIND – Електропривід скло підйомників |
| 8 | 10А R.WIPER – Склоочисник скла задніх дверей |
| 9 | 20А SUN ROOF – Люк, запобіжник для різних ланцюгів |
| 10 | 10А TURN- Покажчики поворотів |
| 11 | 15А METER – Комбінація приладів |
| 12 | 15А ENGINE – Система керування двигуном |
| 13 | 15А CIGAR – Прикурювач, електропривод дзеркал, магнітола, запобіжник для різних ланцюгів, вентилятор моторного відсіку |
| 14 | 15А BLIND (RH) – Електропривод правої шторки |
| 15 | 15А BLIND (LH) – Електропривод лівої шторки |
| 16 | 10А HORN – Звуковий сигнал (моделі з 1999 р) |
| 15А TAIL – Габаритні вогні, підсвічування комбінації приладів (моделі з 2001 р) | |
| 17 | 30А DOOR LOCK – Центральний замок |
| 18 | 15А STOP – Стоп-сигнали |
| 19 | 10А HAZARD – Аварійна сигналізація |
| 20 | 10А ROOM – Освітлення салону, підсвічування багажного відділення |
| 21 | 30А DEFOGGER – Обігрівач скла задніх дверей (моделі з 1999 р) |
| 22 | 30А OPTION – Додаткове обладнання (моделі з 1999 р.) |
У даному виконанні за прикурювач відповідає запобіжник номер 13 на 15А.
Блоки під капотом
Основою блок
Встановлюється недалеко від акумулятора.
Фото приклад
Схема із кришки блоку
Опис
| MAIN | 100А Головний запобіжник |
| HEAD | 30А Фари |
| FAN | 30А Електродвигун вентилятора конденсатора, запобіжник для різних ланцюгів |
| FAN 2 | 40А Електродвигун вентилятора конденсатора, запобіжник для різних ланцюгів |
| ST SIG | 10А Стартер |
| PTC | 20А Додатковий обігрівач |
| ABS | 20А Антиблокувальна система гальм |
| TAIL | 15А Габаритні вогні, підсвічування комбінації приладів |
| AC POWER | 15А Запобіжник для різних ланцюгів |
| FIP | 15А Паливний насос, блок керування двигуном |
| FOG | 15А Протитуманні фари |
| IGKEY | 60А Запобіжник для різних ланцюгів |
| ABS | 60А Антиблокувальна система гальм |
| R.HEATER | 30А Задній обігрівач |
| BTN | 40А Освітлення салону, центральний замок |
| HEATER | 30А Обігрівач |
| ADD FAN | 30А Електродвигун вентилятора конденсатора |
Circuit – реле бензонасосу
Блок реле
Кріпиться поруч із основним. Призначення реле – опціональне. Може відрізнятиметься від Вашого.
Окремі елементи можуть встановлюватися всім цим блоком. Наприклад реле свічок – поруч із акумулятором, задньої печі – біля неї. Або на лівому крилі: реле габаритів, протитуманних фар, висувного намету і т.д.
