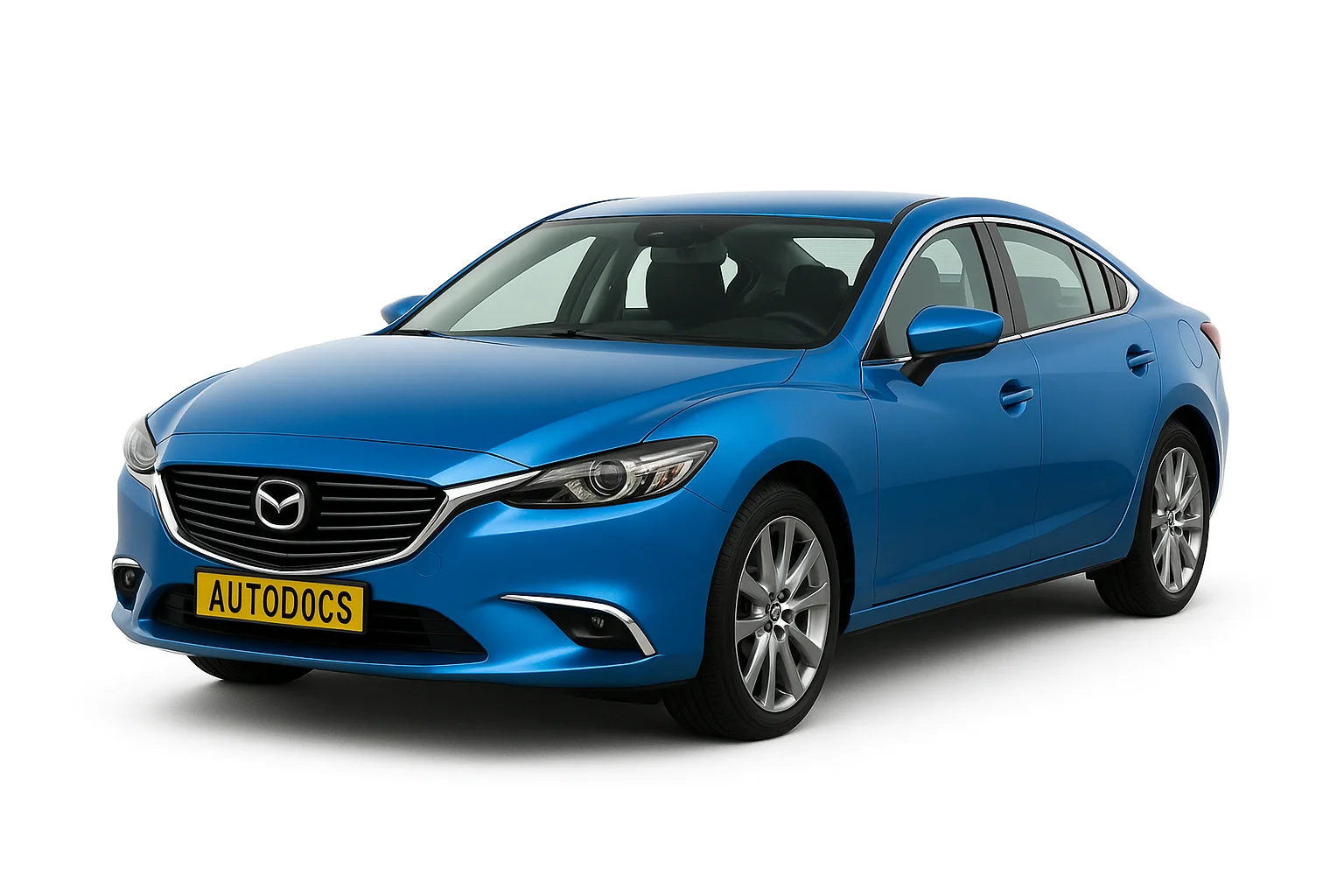

Mazda 6 gj (3 покоління) випускалася у 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 роках. За цей час модель пройшла рестайлінг та оновлення. Продається як із бензиновими так і дизельними двигунами. У цій статті ми докладно розглянемо опис запобіжників та реле Mazda 6 gj зі схемами блоків і фото – прикладами їх виконання. Покажемо місця розташування цих блоків. Окремо виділимо запобіжник, що відповідає за прикурювач.
Можливе різне виконання блоків, тому звіряйте опис зі своїми схемами на звороті захисної кришки.
Блок у салоні
Він знаходиться на стійці біля лівої ноги водія за захисною кришкою.
Схема
Опис
| 1 | 30А P.SEAT D – Електропривод регулювання сидіння (для деяких варіантів виконання) |
| 2 | 30А P.WINDOW 3 – Електричні склопідйомники |
| 3 | 15А R.OUTLET3 – Додаткові електричні розетки |
| 4 | 25А P.WINDOW 2 – Електричні склопідйомники |
| 5 | 15А SRS2/ESCL – Замок рульового валу |
| 6 | 25А D.LOCK – Центральний електричний замок |
| 7 | 20А SEAT WARM – Електро підігрів сидінь (для деяких варіантів виконання) |
| 8 | 10А SUNROOF – Вентиляційний люк у даху (для деяких варіантів виконання) |
| 9 | 15А F.OUTLET – Передні електричні розетки (прикурювач) |
| 10 | 7,5А MIRROR – Електричний привід регулювання дзеркал заднього виду |
| 11 | 15А R.OUTLET1 – Задні електричні розетки (для деяких варіантів виконання) |
| 12 | Резерв |
| 13 | Резерв |
| 14 | Резерв |
| 15 | Резерв |
| 16 | Резерв |
| 17 | 7,5А M.DEF – Електричний підігрів зовнішніх дзеркал |
| 18 | 20А R.SEAT W – Підігрів сидінь |
| 19 | Резерв |
| 20 | 7,5А AT IND – Індикатор трансмісії |
| 21 | 30А P.SEAT Р – Електричний привід регулювання сидіння |
Запобіжники прикурювача позначені як OUTLET на 15А і розташовані під номерами 3, 9 і 11. Так само в блоці під капотом може кріпитися ще один запобіжник і реле, що відповідають за роботу розеток живлення.
Блок під капотом
Встановлюється у лівій частині моторного відсіку, поряд з акумулятором.
Фото – приклад виконання
Приклад схеми з кришки блоку
Схема запобіжників
Призначення запобіжників
| 1 | 30А ADD FAN GE – Вентилятор охолодження двигуна |
| 2 | 30А IG2 – Захист різних електричних кіл |
| 3 | 30А INJECTOR – Система керування двигуном |
| 4 | 40А FAN DE – Вентилятор охолодження двигуна |
| 5 | 30А P.WINDOW1 – Електричні склопідйомники |
| 6 | Резерв |
| 7 | 40А ADD FAN DE – Вентилятор охолодження двигуна |
| 8 | 20А EVVT – Система керування двигуном |
| 9 | 40А DEFOG – Електричний підігрів заднього скла |
| 10 | 40А DCDC DE – Захист різних електричних цілей |
| 11 | 30А FAN GE – Вентилятор охолодження двигуна |
| 12 | Резерв |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 40А ENG.MAIN – Система керування двигуном |
| 16 | 50А ABS/DSC M – Антиблокувальна гальмівна система (ABS), протизаносна система (DSC) |
| 17 | 50А CABIN +B – Захист різних електричних кіл |
| 18 | 20А WIPER – Очищувач та омивач вітрового скла |
| 19 | 40А HEATER – Обігрівач / Кондиціонер |
| 20 | 30А DCDC REG – Захист різних електричних кіл |
| 21 | 7,5А ENGINE IG1 – Система керування двигуном |
| 22 | 15А C/U IG1 – Захист різних електричних кіл |
| 23 | H/L LOW L HID L – Фара (ліва), фара ближнього світла (ліва) |
| 24 | 15А H/L LOW R – Фара ближнього світла (права) |
| 25 | 15А ENGINE 3 – Система керування двигуном |
| 26 | 15А ENGINE 2 – Система керування двигуном |
| 27 | 15А ENGINE 1 – Система керування двигуном |
| 28 | 15А AT – Система керування коробкою передач, замок запалювання |
| 29 | 20А H/CLEAN – Омивач фар |
| 30 | 7,5А А/С – Кондиціонер |
| 31 | 15А – AT PUMP Система управління коробкою передач |
| 32 | 10А STOP – Стоп-сигнали, задній протитуманний ліхтар |
| 33 | 15А R.WIPER – Очищувач заднього скла |
| 34 | 20А H/L HI – Фари далекого світла |
| 35 | 15А HID R – Фара (права) |
| 36 | 15А FOG – Передні протитуманні фари |
| 37 | 7,5А ENG.+B – Система керування двигуном |
| 38 | 7,5А AUDIO2 – Аудіосистема |
| 39 | 5А GLOW SIG – Система керування двигуном |
| 40 | 7,5А METER2 – Комбінація приладів |
| 41 | 10А METER1 – Комбінація приладів |
| 42 | 7,5А SRS1 – Подушки безпеки |
| 43 | 25А BOSE – Автомобілі,обладнані аудіосистемою Bose |
| 44 | 15А AUDIO 1 – Аудіосистема |
| 45 | 30А ABS/DSC S – Антиблокувальна гальмівна система (ABS), протизаносна система (DSC) |
| 46 | 15А FUEL PUMP – Паливна система |
| 47 | 25А FUEL WARM – Підігрів палива |
| 48 | TAIL – Габарити |
| 49 | Резерв |
| 50 | 50А HAZARD – Ліхтарі аварійної сигналізації, вказівники повороту, передні та задні габаритні ліхтарі, ліхтарі освітлення номерного знака |
| 51 | Резерв |
| 52 | 15А R.OUTLET2 – Електричні розетки |
| 53 | 15А HORN – Звуковий сигнал |
| 54 | 15А ROOM – Плафон освітлення салону |
Щоб відключити роботу омивача фар, треба дістати запобіжник під номером 29 на 20А позначений як H/CLEAN .
Схема реле
Позначення реле
| TNS RELAY (TAIL) | РЕЛЕ TNS (ГАБАРИТІВ) |
| A/C RELAY | РЕЛЕ КОНДИЦІЮВАННЯ |
| FUELINJECTOR RELAY | РЕЛЕ ПАЛИВНОГО ІНЖЕКТОРА |
| ELECTRIC AT OR OIL PUMP RELAY | РЕЛЕ ЕЛЕКТРИЧНОЇ ТРАНСМІСІЇ АБО РЕЛЕ МАСЛЯНОГО НАСОСУ ТРАНСМІСІЇ |
| HEADLIGHT HI RELAY | РЕЛЕ ПЕРЕДНІХ ФАР |
| STARTER RELAY | РЕЛЕ СТАРТЕРА |
| BLOWER RELAY | РЕЛЕ ВЕНТИЛЯТОРА |
| ELECTRIC VARIABLE VALVE TIMING RELAY | РЕЛЕ ЗАРЯДКИ ЕЛЕКТРИЧНОГО КЛАПАНУ |
| REAR WINDOW DEFROSTER RELAY | РЕЛЕ РОЗМОРОЖУВАННЯ ЗАДНИХ ВІКОН |
| FUEL PUMP RELAY | РЕЛЕ ПАЛИВНОГО НАСОСУ |
| OUTLET RELAY | РЕЛЕ ЕЛЕКТРИЧНИХ РОЗЕТОК |
| HEADLIGHT LO RELAY | РЕЛЕ ФАРИ (БЛИЖНІЙ) |
| IG1 RELAY | РЕЛЕ ЗАПАЛУВАННЯ |
| FRONT FOG LIGHT RELAY | РЕЛЕ ПЕРЕДНІХ ПРОТИ ТУМАННИХ ФАР |
| COOLING FAN RELAY NO.2 | РЕЛЕ ОХОЛОДНОГО ВЕНТИЛЯТОРА № 2 |
| MAIN RELAY | ГОЛОВНЕ РЕЛЕ |
| COOLING FAN RELAY NO. 3 | РЕЛЕ ОХОЛОДНОГО ВЕНТИЛЯТОРА № 3 |
| DRL RELAY | РЕЛЕ ДХО |
| HORN RELAY | РЕЛЕ СИГНАЛУ |
| COOLING FAN ACC RELAY | РЕЛЕ ВЕНТИЛЯТОРА ОХОЛОДЖЕННЯ |
