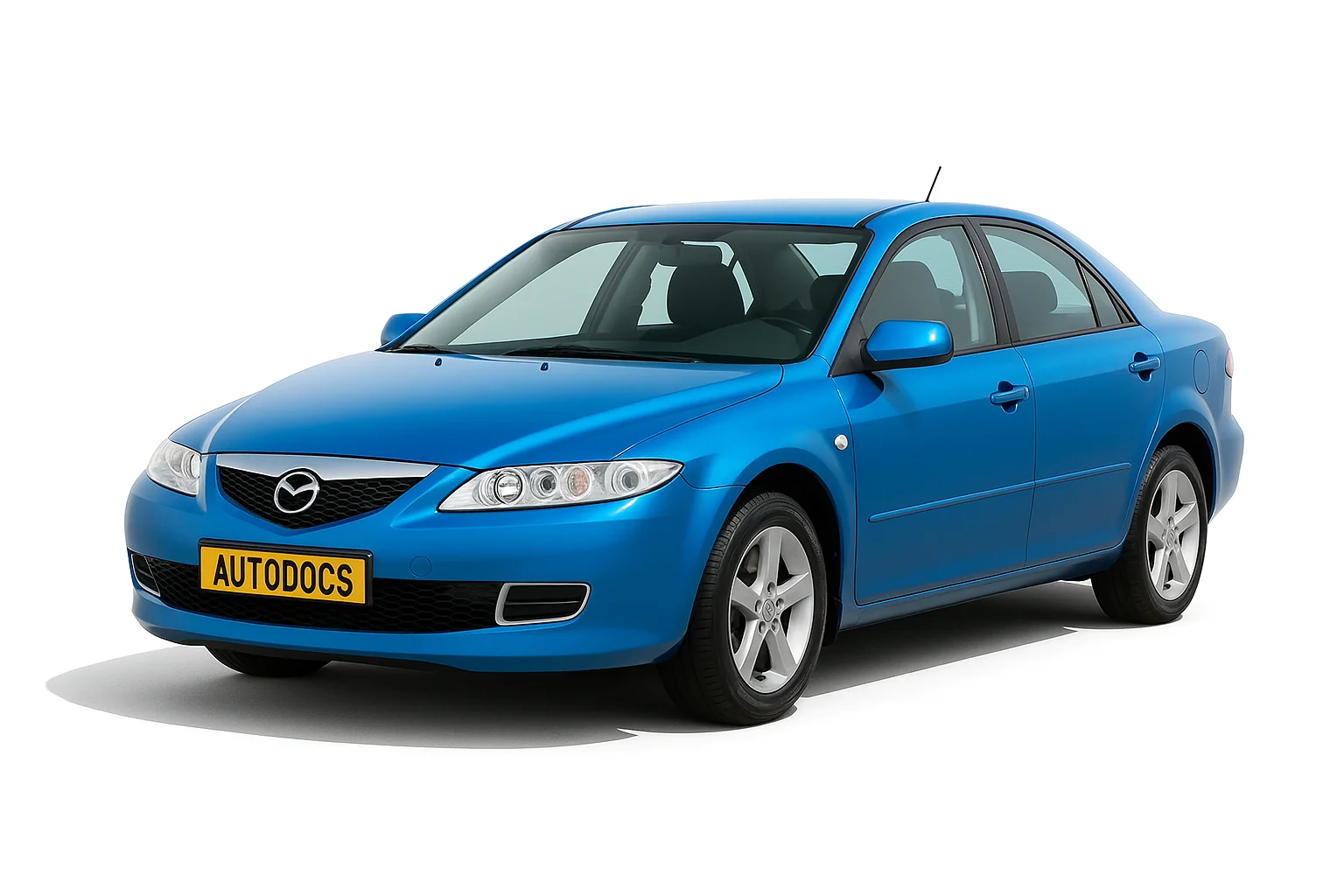

Mazda 6 gg (1 покоління) випускалася в 2002, 2003, 2004, 2005, 2006, 2007 та 2008. За цей час модель пройшла рестайлінг. Поставлялася по всьому світу. У Китаї та Японії відома під назвою Mazda Atenza. У даній публікації Ви знайдете опис запобіжників та реле Mazda 6 gg зі схемами блоків та фото – прикладами виконання. Виділимо запобіжник прикурювача.
Виконання блоків та призначення елементів їх може відрізнятися і залежить від року випуску, регіону постачання (США, Європа тощо) та рівня оснащення.
Блок у салоні
Розташований у нижній частині стійки, під панеллю біля лівої ноги водія.
Варіант 1
Фото – приклад
Схема
Опис
| 1 | 15А ENGINE IG – Система керування двигуном |
| 2 | 15А METERIG – Комбінація приладів |
| 3 | 15А SEAT – Обігрівач сидінь, обігрівач заднього скла |
| 4 | 7,5А M.DEF – Підігрів дзеркал, запобіжник для різних ланцюгів |
| 5 | 20А WIPER – Склоочисники та омивачі |
| 6 | 15А SAS – Анти блокувальна система гальм, система активної безпеки (подушки безпеки) |
| 7 | 5А BACK – Ліхтар заднього ходу |
| 8 | 15А A/C – Кондиціонер |
| 9 | 5А METER ACC – Комбінація приладів |
| 10 | 15А CIGAR – Прикурювач |
| 11 | 15А ROOM – Освітлення салону, підсвічування багажника / багажного відділення |
| 12 | 10А R.WIPER – Склоочисник заднього скла / скла задніх дверей |
| 13 | 5А MIRROR – Управління дзеркалами |
| 14 | 15А R.CIGAR – Задній прикурювач |
| 15 | 20А P/WIND – Електропривод склопідйомників |
| 16 | 30А DOOR LOCK – Центральний замок |
| 17 | 30А – Електропривод склопідйомників |
За передній прикурювач відповідає запобіжник номер 10 на 15А, за задній – 14А.
Варіант 2
Світлина
Схема
Позначення
| 1 | 15А CIGAR – Прикурювач |
| 2 | 15А ENGINE IG – Система керування двигуном |
| 3 | 10А A/C – Кондиціонер |
| 4 | 5А MIRROR – Дзеркала |
| 5 | 10А SAS – Антиблокувальна система гальм ABS, система активної безпеки (подушки) |
| 6 | 15A SEAT – Підігрів сидіння |
| 7 | 5A METER ACC – Підсвічування аудіосистеми |
| 8 | 15А METER IG – Приладовий щиток (Комбінація приладів) |
| 9 | 10А R.WIP – Задній склоочисник |
| 10 | 30А D.LOCK – Дверні замки з електроприводом |
| 11 | 15А R.CIGAR – Задній роз'єм для аксесуарів |
| 12 | 20А WIPER – Склоочисник та омивач лобового скла |
| 13 | 15А ROOM – Внутрішнє освітлення |
| 14 | SPARE – Резерв |
| 15 | SPARE – Резерв |
| 16 | SPARE – Резерв |
У цьому виконанні за передній прикурювач відповідає запобіжник номер 1 на 15А, за задній – 11.
Призначення реле
- R1 – Реле паливного насосу
- R2 – Реле вентилятора обігрівача
Блок під капотом
Він знаходиться у лівій частині моторного відсіку, під захисною кришкою.
Схема реле
Розшифровка
- 1 - головний запобіжник
- 6 - реле вентилятора системи охолодження №2
- 7 - реле звукового сигналу
- 8 - реле вентилятора системи охолодження №3
- 9 - реле стартера
- 10 - реле вентилятора системи охолодження №4
- 11 - реле динаміка низьких частот
- 12 - реле обігрівача заднього скла
- 13 - реле протитуманних ліхтарів
- 14 - реле кондиціонера
- 15 - головне реле
- 16 - реле фар
- 17 - реле габаритів
- 18 - реле вентилятора системи охолодження №1
- 19 - реле омивача фар
- 20 - реле протитуманних фар
Схема запобіжників
Опис
| 1 | 20А SPARE – Резерв |
| 2 | 15А SPARE – Резерв |
| 3 | 10А SPARE – Резерв |
| 4 | SPARE – Резерв |
| 5 | 5А GLOW SIG – Свічки |
| 6 | 15А INJ – Система керування двигуном |
| 7 | 10А ENG BAR – Датчик витрати повітря, система керування двигуном |
| 8 | 15А ENG BAR2 – Кисневий датчик |
| 9 | 15А HEAD LR – Ближнє світло (права фара) |
| 10 | 15А HEAD LL – Ближнє світло (ліва фара) |
| 11 | 10А HEAD HL – Далеке світло (ліва фара) |
| 12 | 10А HEAD HR – Далеке світло (права фара) |
| 13 | SPARE – Резерв |
| 14 | 10А HAZARD – Аварійна сигналізація |
| 15 | 15А STOP – Стоп-сигнали |
| 16 | 10А ENG+B – Електронний блок керування двигуном та АКПП |
| 17 | SPARE – Резерв |
| 18 | 20А FUEL PUMP – Паливний насос |
| 19 | 40А IG KEY 1 – Запобіжник для різних ланцюгів |
| 20 | SPARE – Резерв |
| 21 | SPARE – Резерв |
| 22 | 40А GLOW – Запалювання |
| 23 | 30А IG KEY 2 – Запобіжник для різних ланцюгів |
| 24 | 40А BLOWER – Електродвигун вентилятора обігрівача |
| 25 | 40А BTN – Освітлення салону, центральний замок |
| 26 | 20А HEATER – Опалювач |
| 27 | 40А DEFOG – Обігрівач заднього скла / скла задніх дверей |
| 28 | 60А ABS – Анти блокувальна система гальм, запобіжник для різних ланцюгів |
| 29 | 30А AD FAN – Електродвигун вентилятора конденсатора, запобіжник для різних ланцюгів |
| 30 | 30А FAN – Електродвигун вентилятора конденсатора, запобіжник для різних ланцюгів |
| 31 | 10А TAIL – Габаритні вогні, підсвічування комбінації приладів |
| 32 | 10А ILLUMI – Освітлення салону |
| 33 | 10А MAG – Електромагнітна муфта |
| 34 | Магнітолу |
| 35 | 30А P.SEAT – Сидіння |
| 36 | Резерв |
| 37 | 15А SEAT DEICER – Запобіжник для різних ланцюгів |
| 38 | 20А H/CLEAN – Очищувач фар |
| 39 | 15А FOG – Протитуманні фари |
| 40 | 100А MAIN – Головний запобіжник |
