Mazda 3 bk (1 покоління) випускався в 2003, 2004, 2005, 2006, 2007 і 2008 році з двигунами об'ємом 1,6 1,4 і 2,0 літра. За цей час модель пройшла рестайлінг. У цій статті ви знайдете опис запобіжників і реле Мазда 3 бк зі схемами блоків і місцями їх розташування. Виділимо запобіжник прикурювача.
Кількість елементів у блоках та їхнє призначення може відрізнятися і залежить від року випуску та рівня оснащення Вашого Мазда 3
Не те покоління?
Опис Мазда 3 бл (2 покоління)
Опис Мазда 3 бм (3 покоління)
Блок у салоні

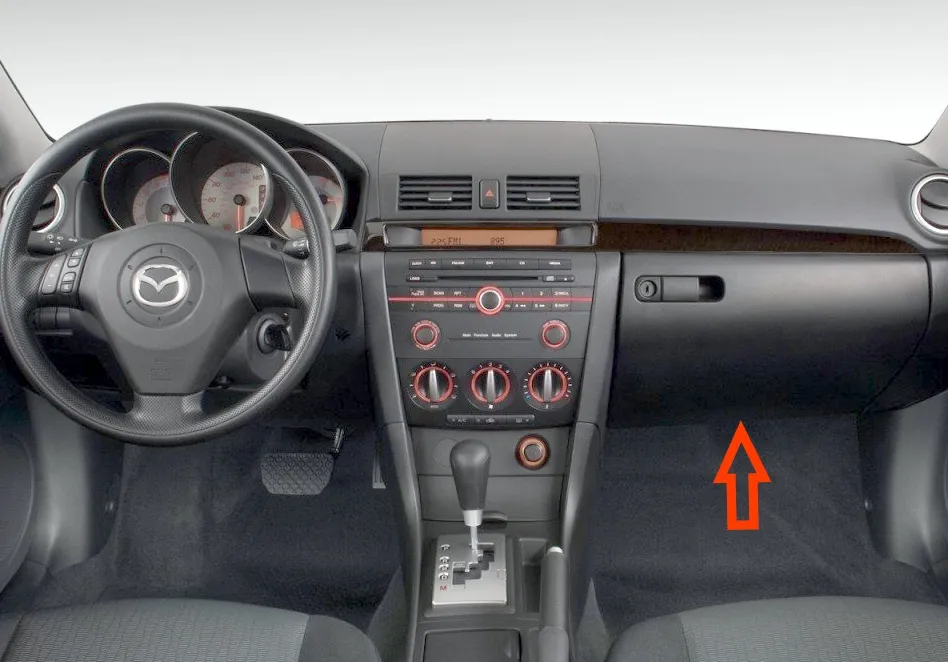

Блок запобіжників і реле в салоні мазда 3 розташований під бардачком.
Для доступу треба прибрати захисну кришку (1), повернути гвинти (2) і блок опуститься вниз.
| № | A | Опис запобіжників |
|---|---|---|
| F37 | 15 | D/LOCK 2 - Система подвійного блокування замків |
| F38 | 10 | STOP LAMP/ HORN - Запобіжник стоп-сигналу, звуковий сигнал |
| F39 | 10 | HEAD HIGH L - Фара дальнього світла (ліва) |
| F40 | 10 | HEAD HIGH R - Фара дальнього світла (права) |
| F41 | Резерв | |
| F42 | Резерв | |
| F43 | 15 | CIGAR - Прикурювач |
| F44 | 7,5 | RADIO - Аудіосистема |
| F45 | 10 | MIRROR - Запобіжник електричного приводу регулювання дзеркал заднього виду |
| F46 | 7,5 | TAILR - Задній габаритний ліхтар (правий), передній габаритний ліхтар (правий), Ліхтарі освітлення реєстраційного знаку |
| F47 | 10 | OBD - Захист різних електричних ланцюгів |
| F48 | Резерв | |
| F49 | 20 | TR - LOCK - Трансмісія |
| F50 | живлення мікрокомп'ютера, головний світлофар, покажчики поворотів і аварійна сигналізація | |
| F51 | головне світло фар, покажчики поворотів і аварійна сигналізація, обігрів заднього скла | |
| F52 | 20 | SUN ROOF - Вентиляційний люк у даху |
| F53 | 20 | WASHER - Очищувач та омивач вітрового скла |
| F54 | Резерв | |
| F55 | 30 | P/WIND R - Вимикач скло підйомника (правий) |
| F56 | 30 | P/WIND L - Вимикач скло підйомника (лівий) |
| F57 | 7,5 | ALARM - Охоронна сигналізація |
| F58 | 7,5 | M/DEF - Електричні обігрівачі зовнішніх дзеркал |
| F59 | Резерв | |
| F60 | 15 | HEAD LOW R - Фара ближнього світла (права), коректор фар |
| F61 | 15 | HEAD LOW L - Фара ближнього світла (ліва) |
| F62 | Резерв | |
| F63 | Резерв | |
| F64 | Резерв | |
| F65 | 10 | SAS - Система подушок безпеки |
| F66 | 10 | METER - Приладова панель, протиугінна система (іммобілайзер) |
| F67 | 20 | IGNITION - Антиблокувальна система (ABS), протизаносна система (DSC), EHPAS |
| F68 | 20 | WIPER - Очищувач та омивач вітрового скла |
| F69 | 20 | ENGINE - Для захисту різних електричних ланцюгів |
| F70 | 10 | IGSIG - Запобіжник автоматичного склоочисника, вимикача скло підйомника |
| F71 | Резерв | |
| F72 | Резерв | |
| F73 | Резерв | |
| F74 | 20 | SEAT WARM - Підігрівачі сидінь |
| F75 | 25 | D/LOCK 1 - Центральний електричний замок |
| F76 | 10 | АС - Кондиціонер повітря, блок керування обігрівачем |
| F77 | 30 | P/WIND L - Вимикач скло підйомника (лівий) |
| F78 | 30 | P/WIND R - Вимикач скло підйомника (правий) |
| F79 | 10 | BACK - Ліхтарі заднього ходу |
| F80 | 7,5 | SUN ROOF - Вентиляційний люк у даху |
| F81 | 7,5 | TAILL - Задній габаритний ліхтар (лівий), передній габаритний ліхтар (лівий) |
| F82 | 7,5 | ILLUMI - Запобіжник підсвічування панелі управління |
| F83 | Резерв | |
| F84 | Резерв | |
| F85 | Резерв | |
| F86 | Резерв |
За прикурювач відповідає запобіжник номер 43 на 15А. Ще один або кілька запобіжників може встановлюватися в блоці під капотом.
Блок під капотом
Розташований у лівій частині моторного відсіку під захисною кришкою.
| № | A | Призначення запобіжників |
|---|---|---|
| F1 | 40 | FAN - Вентилятор охолодження |
| F2 | 80 | P/ST - EH PAS (рульовий підсилювач) |
| F3 | 40 | P/ST - Захист різних електричних ланцюгів |
| F4 | 40 | HEAD - Запобіжник передніх фар |
| F6 | 60 | GLOW - Свічки розжарювання |
| F7 | 30 | ABS1 - Антиблокувальна гальмівна система (ABS), протизаносна система (DSC) |
| F8 | 20 | ABS2 - Антиблокувальна гальмівна система (ABS), протизаносна система (DSC) |
| F9 | 30 | ENGINE - Захист різних електричних ланцюгів |
| F10 | Резерв | |
| F11 | 30 | IGKEY1 - Вимикач запалювання |
| F12 | 20 | STARTER - Муфта стартера |
| F13 | 30 | IGKEY2 - Вимикач запалювання |
| F14 | 30 | GLOW1 - Свічки розжарювання |
| F15 | 40 | HEATER - Вентилятор салону |
| F16 | 30 | GLOW 2 - Свічки розжарювання |
| F17 | 40 | DEFOG - Електричний обігрівач заднього скла |
| F18 | 30 | AUDIO - Аудіосистема (автомобілі, оснащені аудіосистемою BOSE) |
| F19 | 10 | ABSIG - Антиблокувальна гальмівна система (ABS), протизаносна система (DSC) |
| F20 | 15 | FOG - Передні протитуманні фари |
| F21 | 15 | HORN - Звуковий сигнал |
| F22 | 10 | DRL - Денне освітлення |
| F23 | 20 | H/CLEAN - Запобіжник омивача фар, підігрівача палива |
| F24 | 15 | F/PUMP - Паливний насос |
| F25 | 10 | P/ST IG - Запобіжник рульового підсилювача (ГУР) |
| F26 | 10 | A/C MAG - Кондиціонер повітря |
| F27 | 15 | ALT/TCM 1GA - Генератор/ Блок керування протибуксувальною системою |
| F28 | 10 | GLOWSIG - Прикурювач |
| F29 | P.OUTLET - Живлення додаткових розеток | |
| F30 | 10 | ENG+B - Блок РСМ, блок керування дозуванням і подачею паливної присадки |
| F31 | 15 | ROOM - Плафони освітлення салону |
| F32 | 10 | ENG BAR 4 - Датчики концентрації кисню |
| F33 | 10 | ENG BAR 3 - Датчики концентрації кисню |
| F34 | 10 | EGIINJ - Запобіжник форсунки |
| F35 | 10 | ENG BAR 1 - Захист різних електричних кіл |
| F36 | ENG BAR 2 - Блок РСМ, паливний насос | |
| Позначення реле | ||
| R1 | Реле ПТФ | |
| R2 | Реле клаксона | |
| R3 | Реле обігріву заднього скла | |
| R4 | ETV ланцюг | |
| R5 | Реле підігріву палива (дизель) | |
| R6 | Реле паливного насоса | |
| R7 | Не використовується | |
| R8 | Не використовується | |
| R9 | Реле омивача фар | |
| R10 | Реле вентилятора | |
| R11 | Реле кондиціонера | |
| R12 | Резерв | |
| R13 | Реле стартера | |
| R14 | Реле системи керування двигуном. | |
