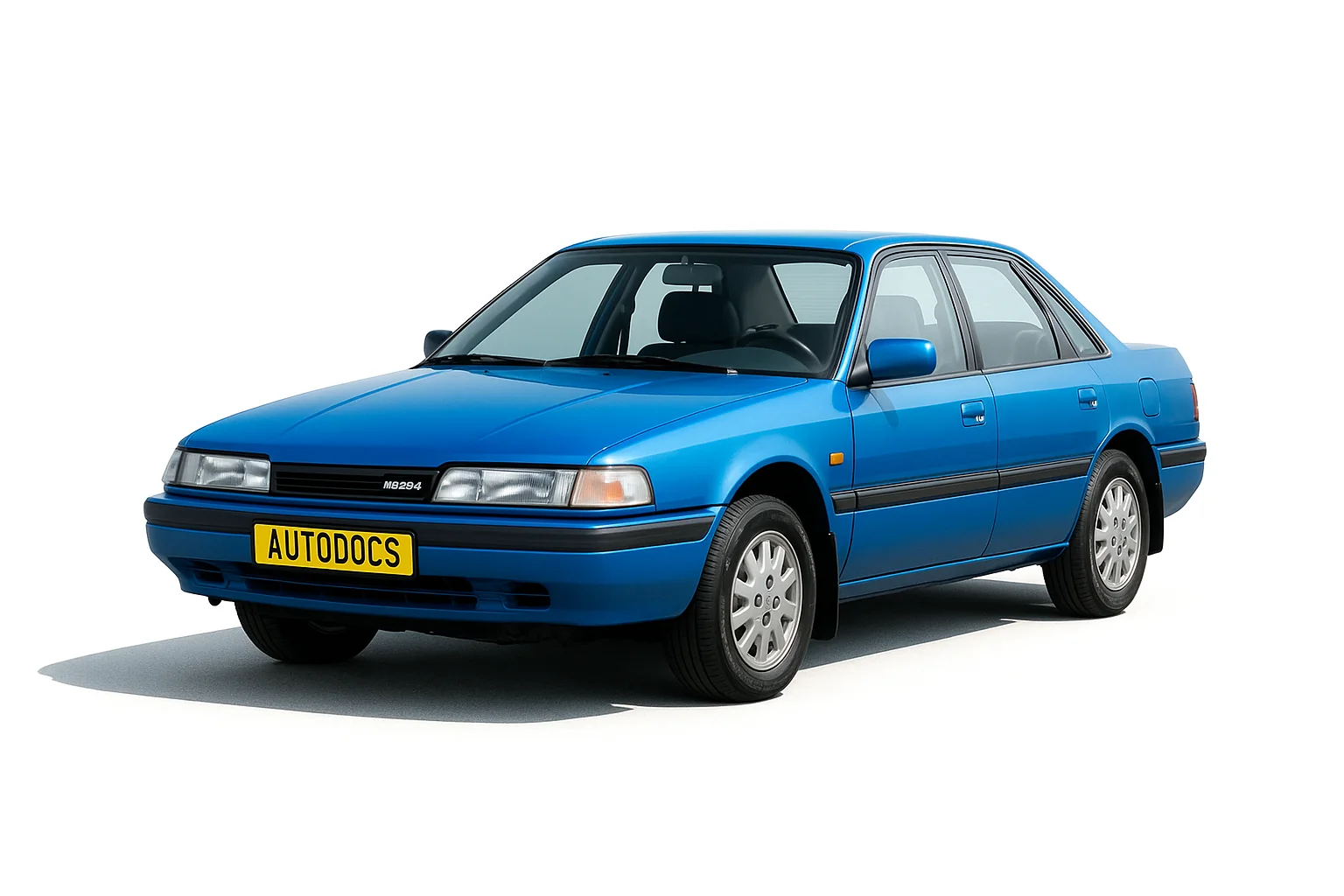

Mazda 626 gd (3 покоління) випускалася в 1986, 1987, 1988, 1989, 1990, 1991 і 1992 роках і поставлялася по всьому світу. У даній публікації ми докладно розглянемо опис запобіжників та реле Mazda 626 gd зі схемами блоків та місцями розташування. Виділимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятись від представленого. Звіряйте призначення зі своїми схемами на захисній кришці.
Блок у салоні
Знаходиться під панеллю приладів водія.
Приклад схеми 1
Приклад схеми 2
Схема
Опис
| 1 | 15 | Audio | Аудіо |
| Digital Clock | Цифровий годинник | ||
| Power Antenna | Антена живлення | ||
| Theft-Detrrent Control | Контроль за крадіжками та протидією | ||
| Sound Warning | Звукове попередження | ||
| Remote Control Mirror | Дзеркало з дистанційним керуванням | ||
| Cigarette Lighter | Прикурювач | ||
| 2 | 20 | Headlight Cleaner | Очищувач фар |
| 3 | 15 | Ignition System | Система запалювання |
| Fuel Injection System | Система упорскування палива | ||
| Engine Control System | Система керування двигуном | ||
| 4 | 10 | Meters & Warning Lights | Лічильники та сигнальні лампи |
| 5 | 20 | Cooling Fan System | Система охолоджувального вентилятора |
| Heater & Air Conditioner (Mechanical & Logical) | Обігрівач та кондиціонер (механічний та логічний) | ||
| 6 | 15 | Sliding Sunroof | Зсувний люк |
| 7 | 15 | Turn & Hazard Flasher Lights | Поворотні та аварійні проблискові вогні |
| Power Steering Control | Гідропідсилювач керма | ||
| 4WS Control System | Система керування 4WS | ||
| ABS Control System | Система керування ABS | ||
| 8 | 30 | Power Window | Склопідйомник |
| AAS Control System | Система управління AAS | ||
| 9 | 30 | Rear Window Defroster | Обігрів заднього скла |
| 10 | 15 | Rear Wiper & Washer | Задній двірник та омивач |
| 11 | 20 | Front Wiper & Washer | Передній двірник та омивач |
| 12 | 15 | Automatic Shoulder Belt | Автоматичний ремінь на плечі |
| 13 | 30 | Power Door Lock | Замок дверей з електроприводом |
| 14 | 15 | Stop Lights | Стоп-сигнали |
| High Mounted Stop Light | Високий стоп-сигнал | ||
| Horn | Сигнал | ||
| 15 | 15 | Turn & Hazard Flasher Lights | Поворотні та аварійні проблискові вогні |
| 16 | 15 | Headlight | Фара |
| Theft-Detrrent Control | Контроль за крадіжками та протидією | ||
| Sound Warning | Звукове попередження | ||
| EC-AT Control System | Система керування EC-AT | ||
| Power Antenna | Антена живлення | ||
| Sliding Sunroof | Зсувний люк | ||
| Ignition System | Система запалювання | ||
| Rear Hatch | Задній люк | ||
| Luggage Compartment Light | Висвітлення багажного відділення | ||
| Meters & Warning Lights | Лічильники та сигнальні лампи | ||
| Audio | Аудіо | ||
| Digital Clock | Цифровий годинник | ||
| 17 | 15 | Tail Lights | Задні ліхтарі |
| Glove Box Light | Світло ящика рукавички | ||
| Parking Lights | Паркувальні вогні | ||
| Front Side Marker Lights | Передні бічні габаритні вогні | ||
| Rear Side Marker Lights | Задні габаритні вогні | ||
| Illumination Lights | Освітлення | ||
| 18 | 15 | Front Fog Lights | Передні протитуманні фари |
Блок під капотом
Встановлюється поруч із акумулятором
Схема
Позначення
- 30А Обігрів випускного колектора
- 30А Уприскування палива
- 30А Аварійна сигналізація / 40А Омивач фар
- 80А Головний запобіжник
- 60А Центральний замок, Генератор
- 30А Вентилятор
- 60А ABS – АБС
- 40А Вентилятор обігрівача
- 15А Кондиціонер
- Резерв
- 15А Повний привід
- 15А Фара ближнього світла – ліва
- 15А Фара ближнього світла – права
- 20А Фара далекого світла – ліва
- 20А Фара далекого світла – права
- 40А Вентилятор обігрівача
- 30А Вентилятор
- Резерв
- 80А Основний запобіжник
- Резерв
- 30А Аварійна сигналізація
- 30А Вентилятор кондиціонера
Поруч із цим блоком можуть кріпитися як окремі реле і так цілий блок залежно від рівня електричного обладнання.
