Mazda 626 ge, 4 покоління моделі мазда 626, випускалася у 1991, 1992, 1993, 1994, 1995, 1996 роках. І поставлялася по всьому світу. Також відома під назвою Mazda Cronos. У цій статті ви знайдете опис запобіжників та реле Mazda 626 ge зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник прикурювача.
Місця розташування блоків та окремих елементів може відрізнятися від представленого і залежить від регіону поставки (Америка, Європа, Азія, Японія (Мазда Кронос) ), року випуску та рівня оснащення.
Блок у салоні

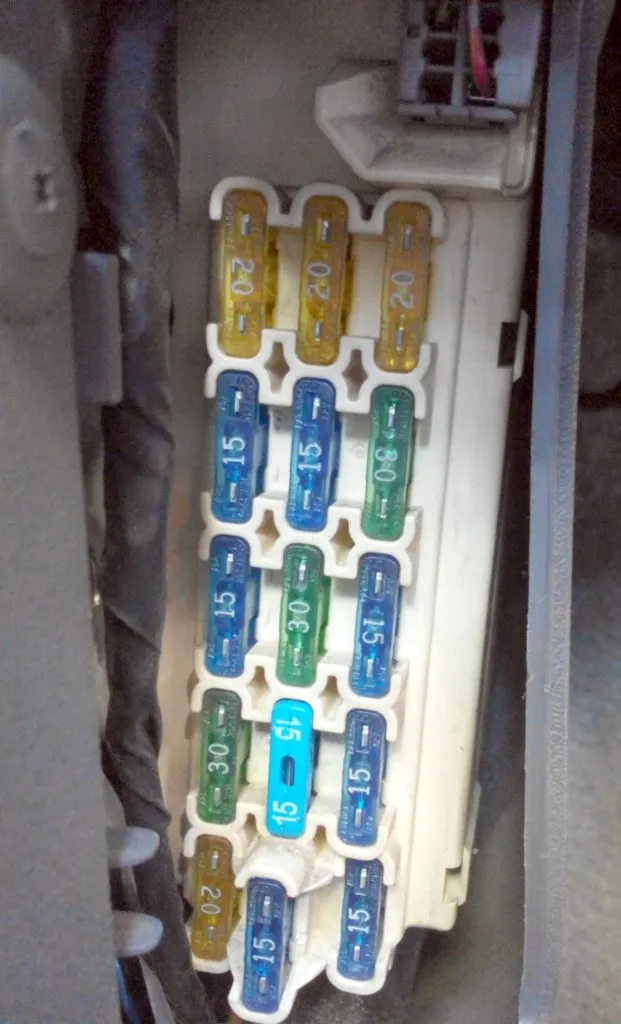

Знаходиться під панеллю приладів, на стійці за захисною кришкою, біля ноги водія.
| № | A | Опис |
|---|---|---|
| 1 | 20 | STOP – стоп-сигнали, звуковий сигнал, круїз-контроль |
| 2 | 15 | ROOM - салонне освітлення, освітлення в багажнику, система попереджувальних сигналів |
| 3 | 30 | DOOR LOCK – система приводу дверних замків (центральний замок) |
| 4 | 15 | RADIO – аудіосистема, прикурювач, зовнішні дзеркала |
| 5 | 15 | SUN ROOF – люк |
| 6 | 15 | TURN – покажчики поворотів |
| 7 | 30 | POWER SEAT – електропривод сидінь |
| 8 | 15 | METER – комбінація приладів, задній хід |
| 9 | 15 | HAZARD – аварійна сигналізація |
| 10 | 15 | ENGINE – система управління двигуном |
| 11 | 30 | POWER WINDOW – електропідйомники вікон |
| 12 | 20 | HEAD CLEANER – очищувач фар |
| 13 | 20 | WIPER – склоочисники та обмивачі |
| 14 | 20 | REAR WIPER – очищувач заднього скла |
| 15 | 15 | SPARE – резерв, запасний запобіжник |
За прикурювач відповідає запобіжник номер 4 на 15А.
Блоки під капотом
У моторному відсіку можуть встановлюватися кілька блоків із запобіжниками та реле:
- Основний блок
- Додатковий
- Реле
Основний блок
Розташований у лівій частині підкапотного простору, біля акумулятора. Актуальне призначення буде на Вашій захисній кришці.
| № | A | Призначення |
|---|---|---|
| MAIN | 100 | головний запобіжник |
| HAZARD | 30 | аварійна сигналізація |
| DEFOG | 40 | обігрів заднього скла |
| EJI INJ | 30 | система впорскування палива |
| F.FOG RELAY | реле передніх протитуманних фар | |
| COLING FAG RELAY NO1 | реле вентилятора охолодження | |
| STOP | 30 | лампи стоп-сигналів |
| BTN | 60 | дверні замки, електропривод сидінь |
| ABS | 60 | антиблокувальна система гальм (АБС) |
| COLING FAG | 30 | вентилятор охолодження |
| HEATER | 40 | обігрівач, кондиціонер |
| AIR COND | 30 | кондиціонер |
| AIR COND RELAY | реле кондиціонера | |
| HORN RELAY | реле звукового сигналу | |
| DIM LH | 15 | ближнє світло лівої фари |
| DIM RH | 15 | ближнє світло правої фари |
| R.FOG | 15 | задні протитуманні фари |
| COMB SW | 15 | підрульові перемикачі поворотів та двірників |
| R.FOG RELAY | реле задніх протитуманних фар | |
| EGI MAIN RELAY | реле управління двигуна | |
| CIRCUIT RELAY | реле бензонасоса |
Додатковий блок
| № | A | Позначення |
|---|---|---|
| TAIL LH | 15 | Габарити ліві |
| TAIL RH | 15 | Габарити праві |
| MAIN LH | 15 | Фара ліва |
| MAIN RH | 15 | Фара права |
| HORN | 15 | Сигнал |
| FOG | 20 | Протитуманні фари |
Реле

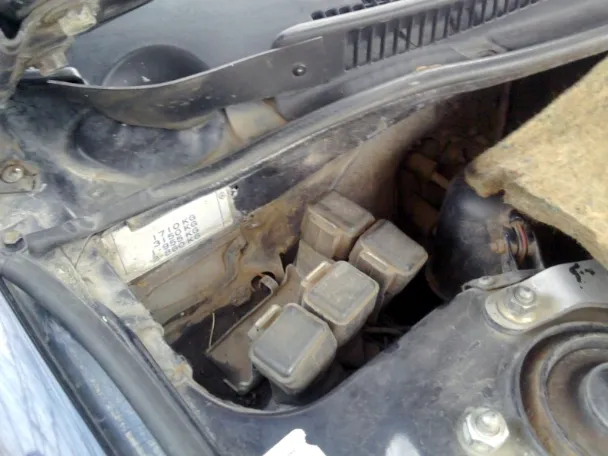

Залежно від регіону поставки окремі реле знаходяться як біля основного блоку, так і з правої сторони моторного відсіку.
Тут можуть встановлюватися реле вентиляторів системи охолодження, реле обігріву, реле протитуманних фар тощо.
