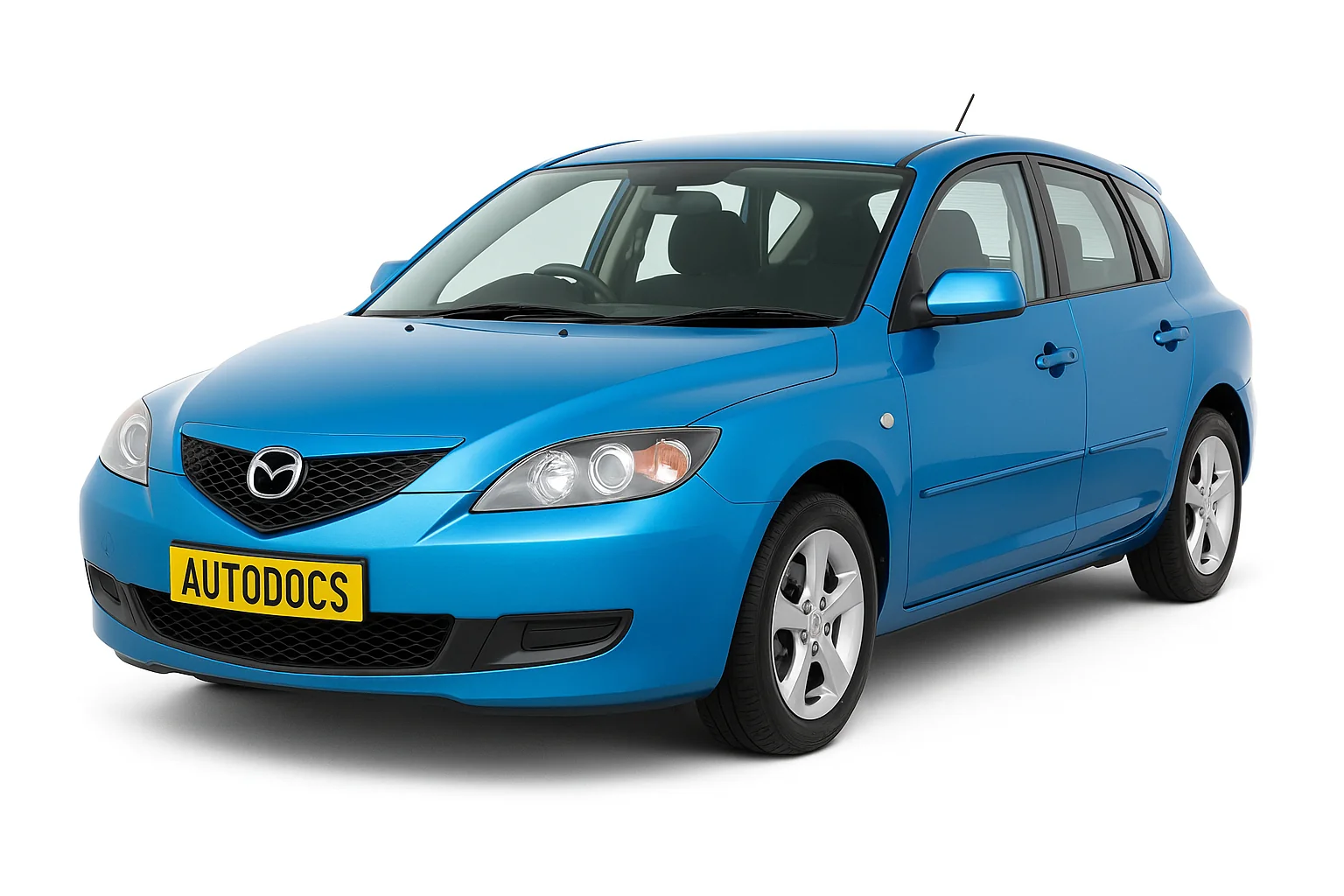

Mazda Axela – назва Японської версії Mazda 3 . Ключовою відмінністю даних моделей є те, що в Мазда Аксела кермо розташоване праворуч. Роки випуску першого покоління: 2003, 2004, 2005, 2006, 2007 та 2008. Далі з 2009 по 2013 збиралося друге покоління. У даній публікації ми надамо опис запобіжників та реле Мазда Аксела зі схемами блоків та їх розташуванням. Виділимо запобіжник прикурювача.
Цей матеріал підійде для 1-го покоління Mazda Axela, якщо ви володієте 2-м поколінням, ознайомтеся з цим. Врахуйте особливість розташування керма.
Блок у салоні
Блок запобіжників та реле в салоні знаходиться під бардачком.
Для доступу треба прибрати захисну кришку (1), повернути гвинти (2) та блок опуститься вниз.
Доступ до блоку
Фото – приклад
Схема
Опис запобіжників
| F37 | 15А D/LOCK 2 – Система подвійного блокування замків |
| F38 | 10А STOP LAMP/ HORN – Запобіжник стоп-сигналу, звуковий сигнал |
| F39 | 10А HEAD HIGH L – Фара далекого світла (ліва) |
| F40 | 10А HEAD HIGH R – Фара далекого світла (права) |
| F41 | Резерв |
| F42 | Резерв |
| F43 | 15А CIGAR – Прикурювач |
| F44 | 7,5А RADIO – Аудіосистема |
| F45 | 10А MIRROR – Запобіжник електричного приводу регулювання дзеркал заднього виду |
| F46 | 7,5А TAILR – Задній габаритний ліхтар (правий), передній габаритний ліхтар (правий), Ліхтарі освітлення реєстраційного знака |
| F47 | 10А OBD – Захист різних електричних кіл |
| F48 | Резерв |
| F49 | 20А TR – LOCK – Трансмісія |
| F50 | живлення мікрокомп'ютера, головний світлофор, покажчики поворотів та аварійна сигналізація |
| F51 | головне світло фар, покажчики поворотів та аварійна сигналізація, обігрів заднього скла |
| F52 | 20А SUN ROOF – Вентиляційний люк у даху |
| F53 | 20А WASHER – Очищувач та омивач вітрового скла |
| F54 | Резерв |
| F55 | 30А P/WIND R – Вимикач скло підйомника (правий) |
| F56 | 30А P/WIND L – Вимикач скло підйомника (лівий) |
| F57 | 7,5A ALARM – Охоронна сигналізація |
| F58 | 7,5A M/DEF – Електричні обігрівачі зовнішніх дзеркал |
| F59 | Резерв |
| F60 | 15А HEAD LOW R – Фара ближнього світла (права), коректор фар |
| F61 | 15А HEAD LOW L – Фара ближнього світла (ліва) |
| F62 | Резерв |
| F63 | Резерв |
| F64 | Резерв |
| F65 | 10А SAS – Система подушок безпеки |
| F66 | 10А METER – панель приладів, протиугінна система (іммобілайзер) |
| F67 | 20А IGNITION – Антиблокувальна система (ABS), протизаносна система (DSC), EHPAS |
| F68 | 20А WIPER – Очищувач та омивач вітрового скла |
| F69 | 20А ENGINE – Для захисту різних електричних кіл |
| F70 | 10А IGSIG – Запобіжник автоматичного склоочисника, вимикача скло підйомника |
| F71 | Резерв |
| F72 | Резерв |
| F73 | Резерв |
| F74 | 20А SEAT WARM – Підігрівачі сидінь |
| F75 | 25А D/LOCK 1 – Центральний електричний замок |
| F76 | 10А АС – Кондиціонер повітря, блок керування обігрівачем |
| F77 | 30А P/WIND L – Вимикач скло підйомника (лівий) |
| F78 | 30А P/WIND R – Вимикач скло підйомника (правий) |
| F79 | 10А BACK – Ліхтарі заднього ходу |
| F80 | 7,5А SUN ROOF – Вентиляційний люк у даху |
| F81 | 7,5А TAILL – задній габаритний ліхтар (лівий), передній габаритний ліхтар (лівий) |
| F82 | 7,5А ILLUMI – Запобіжник підсвічування панелі керування |
| F83 | Резерв |
| F84 | Резерв |
| F85 | Резерв |
| F86 | Резерв |
За прикурювач відповідає запобіжник номер 43 на 15А. Ще один або кілька запобіжників може встановлюватись у блоці під капотом.
Блок під капотом
Розташований неподалік від акумулятора під захисною кришкою.
Схема
Призначення запобіжників
| F1 | 40А FAN – Вентилятор охолодження |
| F2 | 80А P/ST – EH PAS (кермовий підсилювач) |
| F3 | 40А P/ST – Захист різних електричних кіл |
| F4 | 40А HEAD – Запобіжник передніх фар |
| F6 | 60А GLOW – Свічки розжарювання |
| F7 | 30А ABS1 – Антиблокувальна гальмівна система (ABS), протизаносна система (DSC) |
| F8 | 20А ABS2 – Антиблокувальна гальмівна система (ABS), протизаносна система (DSC) |
| F9 | 30А ENGINE – Захист різних електричних кіл |
| F10 | Резерв |
| F11 | 30А IGKEY1 – Вимикач запалювання |
| F12 | 20А STARTER – Муфта стартера |
| F13 | 30А IGKEY2 – Вимикач запалювання |
| F14 | 30А GLOW1 – Свічки розжарювання |
| F15 | 40А HEATER – Вентилятор салону |
| F16 | 30А GLOW 2 – Свічки розжарювання |
| F17 | 40А DEFOG – Електричний обігрівач заднього скла |
| F18 | 30А AUDIO - Аудіосистема (автомобілі, оснащені аудіосистемою BOSE) |
| F19 | 10А ABSIG – Анти блокувальна гальмівна система (ABS), протизаносна система (DSC) |
| F20 | 15А FOG – Передні протитуманні фари |
| F21 | 15А HORN – Звуковий сигнал |
| F22 | 10А DRL – Денне освітлення |
| F23 | 20А H/CLEAN – Запобіжник омивача фар, підігрівача палива |
| F24 | 15А F/PUMP – Паливний насос |
| F25 | 10А P/ST IG – Запобіжник кермового підсилювача (ГУР) |
| F26 | 10А A/C MAG – Кондиціонер повітря |
| F27 | 15А ALT/TCM 1GA – Генератор/ Блок управління проти буксівної системи |
| F28 | 10А GLOWSIG – Прикурювач |
| F29 | P.OUTLET – Живлення додаткових розеток |
| F30 | 10А ENG+B – Блок РСМ, блок керування дозуванням та подачею паливної присадки |
| F31 | 15А ROOM – Плафони освітлення салону |
| F32 | 10А ENG BAR 4 – Датчики концентрації кисню |
| F33 | 10А ENG BAR 3 – Датчики концентрації кисню |
| F34 | 10А EGIINJ – Запобіжник форсунки |
| F35 | 10А ENG BAR 1 – Захист різних електричних кіл |
| F36 | ENG BAR 2 – Блок РСМ, паливний насос |
Позначення реле
|
R1 |
Реле ПТФ |
|
R2 |
Реле клаксону |
|
R3 |
Реле обігріву заднього скла |
|
R4 |
ETV ланцюг |
|
R5 |
Реле підігріву палива (дизель) |
|
R6 |
Реле паливного насосу |
|
R7 |
Не використовується |
|
R8 |
Не використовується |
|
R9 |
Реле омивача фар |
|
R10 |
Реле вентилятора |
|
R11 |
Реле кондиціонера |
|
R12 |
Резерв |
|
R13 |
Реле стартера |
|
R14 |
Реле системи керування двигуном. |
