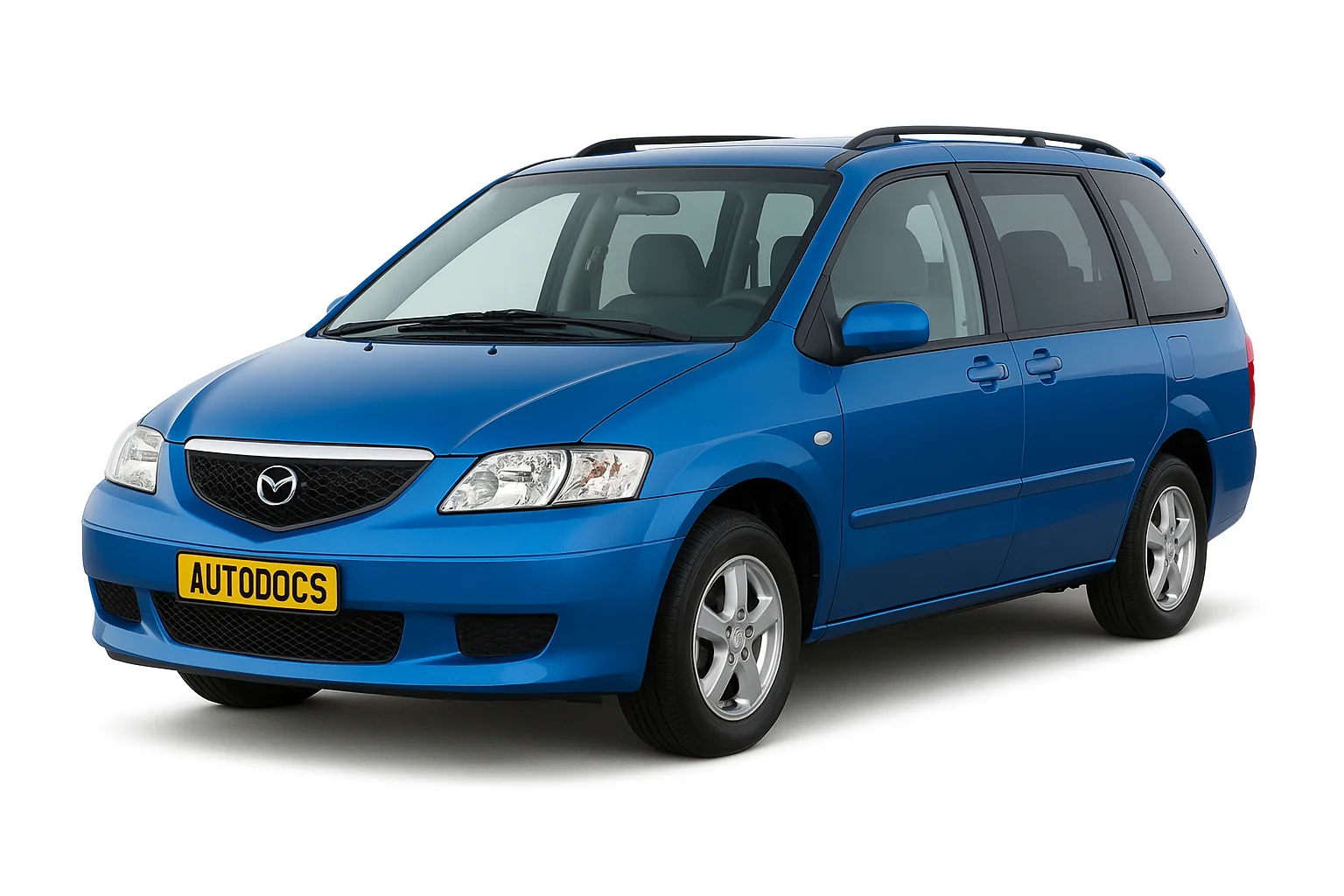

Мінівен Mazda MPV другого покоління випускався в 1999, 2000, 2001, 2002, 2003, 2004, 2005 і 2006 як з бензиновими так і дизельними двигунами. За цей час модель пройшла рестайлінг двічі. Т.к. поставлялася по всьому світу можна зустріти ліворульні та праворульні Мазда МПВ. У цій статті ви знайдете опис запобіжників та реле Мазда МПВ зі схемами блоків, їх фотографіями та місцями розташування.
Залежно від року випуску регіону поставки можливе різне призначення елементів в блоках. Звіряйте опис зі своїми схемами.
Блок у салоні
Він знаходиться на лівій стійці під панеллю приладів за захисною кришкою.
Кермо зліва Руль з права
Фото – приклад
Схема
Опис
| 1 | 20А WIPER – 1999-2001: Склоочисник та омивач |
| 30А P. WIND – 2002-2005: Скло підйомники | |
| 40А P. WIND – 2006: Скло підйомники | |
| 2 | 30А P. WIND – 1999-2001: Скло підйомники |
| 20А WIPER – 2002-2006: Склоочисник та омивач | |
| 3 | 15А SUN ROOF – Люк |
| 4 | 10А R.WIP – Задній скло очисник та омивач |
| 5 | 15А SEAT - 1999-2001: Сидіння |
| 20А SEAT - 2002-2006: Сидіння | |
| 6 | 10А M.DEF – Обігрів дзеркал |
| 7 | 10А A/C – Кондиціонер |
| 8 | 10А DRL – Денні ходові вогні |
| 9 | Резерв |
| 10 | 20А H/CLEAN – Омивач фар |
| 11 | Резерв |
| 12 | 10А HAZARD – Аварійна сигналізація |
| 13 | 10А ROOM – 1999-2001: Освітлення салону, обігрів багажного відділення |
| 10А ROOM – 2002-2006: Освітлення салону, обігрів багажного відділення | |
| 14 | 15А AUX POWER – 1999-2001: Роз'єм аксесуарів |
| 25А AUX POWER – 2002-2006: Роз'єм аксесуарів | |
| 15 | 15А CLOSER LH – 1999-2001: Ліві зсувні двері |
| 20А CLOSER LH – 2002-2006: Ліві зсувні двері | |
| 16 | 10А AUDIO – Аудіосистема |
| 17 | 30А D.LOCK – Центральний замок |
| 18 | 30А P/SEAT – 2002-2006: Електропривод сидінь |
| 19 | 10А ENGINE – Блок керування двигуном |
| 20 | 10А METER – Комбінація приладів |
| 21 | 15А STOP – Лампи стоп – сигналів |
| 22 | 15А CLOSER RH – 1999-2001: Права зсувні двері |
| 20А CLOSER RH – 2002-2006: Права зсувні двері | |
| 23 | 30А ACC.DELAY – Реле скло підйомників |
| 24 | 15А METER – Комбінація приладів, замок запалювання |
| 25 | 10А ST. SIGN – Сигнал стартера |
| 26 | 15А CIGAR – 1999-2001: Прикурювач |
| 25А CIGAR – 2002-2006: Прикурювач | |
| 27 | Резерв |
| 28 | Резерв |
За прикурювач відповідає запобіжник номер 26.
Блоки під капотом
У моторному відсіку, в лівій частині підкапотного простору, біля акумулятора знаходиться основний блок і блок з реле.
Основний блок
Схема
Позначення запобіжників
| 1 | 40А DEFOG – Обігрів заднього скла |
| 2 | 60А BTN – Запобіжники: STOP, HAZARD, ROOM, D.LOCK та DRL |
| 3 | 30А COOLING FAN 1 – 1999-2001: Вентилятор системи охолодження |
| 60А ABS - 2002-2006: АБС | |
| 4 | 40А HEATER - 1999-2001: Обігрівач |
| 30А FAN1 – 2002-2006: Вентилятор системи охолодження | |
| 5 | 30А R.HEAT - 1999-2001: Задній обігрівач |
| 30А FAN2 – 2002-2006: Вентилятор системи охолодження | |
| 6 | 40А IG KEY1 – 1999-2001: Запобіжники: METER, ENGINE та WIPER |
| 40А HEATER - 2002-2006: Обігрівач | |
| 7 | 40А IG KEY2 – 1999-2001: Запобіжники: A/C, P.WIND, SUN ROOF та R.WIP |
| 30А R.HEAT – 2002-2006: Задній обігрівач | |
| 8 | 30А COOLING FAN 2 – 1999-2001: Вентилятор системи охолодження |
| 40А IG KEY2 – 2002-2006: Запобіжники: A/C, P.WIND, SUN ROOF та R.WIP | |
| 9 | 10А A/C – Кондиціонер |
| 10 | 15А TAIL – Габаритні вогні |
| 11 | 15А AC PWR - 2002-2006: Інвертер |
| 12 | 15А HORN – Звуковий сигнал |
| 13 | 15А FOG – Протитуманне світло |
| 14 | 5А EEC 2002-2006: Захист різних додаткових елементів |
| 15 | 15А HEAD L – Ліва фара |
| 16 | 15А HEAD R – Права фара |
| 17 | Резерв |
| 18 | Резерв |
| 19 | 60А ABS - 1999-2001: АБС |
| 60А IG KEY1 – 2002-2006: Запобіжники: METER, ENGINE та WIPER | |
| 20 | 30А EGI INJ – Блок керування двигуном |
| 21 | 20А FUEL PUMP – 2002-2006: Паливний насос |
| 22 | 120А MAIN – Головний запобіжник |
Призначення реле
| R1 | Реле кондиціонера |
| R2 | Реле паливного насосу |
| R3 | Головне реле |
| R4 | Реле обігріву заднього скла |
| R5 | Реле фар |
| R6 | Реле звукового сигналу |
| R7 | Реле габаритних вогнів |
Блок із реле
Схема
Розшифровка
- реле вентилятора конденсатора
- реле охолоджувального вентилятора
- резерв
- реле передніх протитуманних фар
