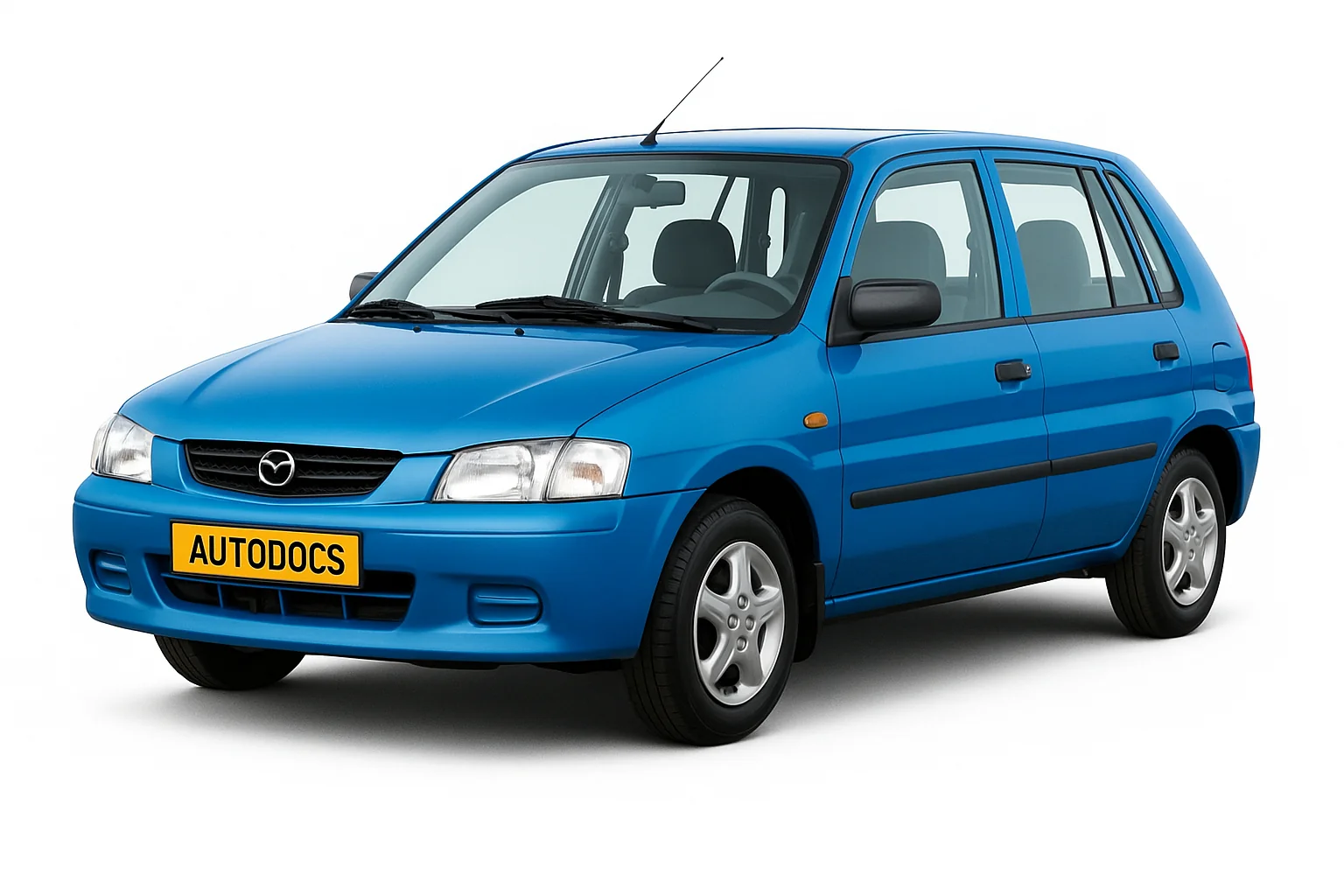

Mazda 2 1-го покоління випускався в 1996, 1997, 1998, 1999, 2000, 2001 та 2002 році. У цій статті ви знайдете опис запобіжників та реле Mazda 2 (1 покоління) зі схемами блоків та місцями розташування. Виділимо запобіжник прикурювача. Дана модель також відома під назвою Mazda Demio DW .
Актуальне призначення елементів буде нанесено на блок чи його кришку. Звіряйте призначення елементів.
Блок запобіжників у салоні
Знаходиться під захисною кришкою, у нижній частині панелі приладів поряд із кермовою рейкою.
Приклад схеми з кришки блоку
Схема
Опис
| A | 40А HEATER – Електродвигун вентилятора обігрівача |
| В* | 30А FAN – Вентилятор системи охолодження |
| В** | 15А P.WIND – Електропривід скла |
| З* | 15А HAZARD – Аварійна сигналізація |
| C** | 15А CIGAR – Розетки для підключення додаткових пристроїв (прикурювач) , годинник, магнітола, керування дзеркалами |
| D* | 20А DEFOG – Обігрів заднього скла |
| E* | 10А M.DEF – Обігрів дзеркал |
| E** | 10А ILLUMI – Габарити, підсвічування номера, вогні стоянки, підсвічування комбінації приладів |
| F | 40А ABS – АБС |
| G* | 15А SUN ROOF – Люк |
| G** | 20А WIPER – Склоочисники та омивачі |
| H* | 15А A/C – Кондиціонер |
| H** | 20А DEFOG – Обігрів заднього скла |
| I* | 20А WIPER – Склоочисники та омивачі |
| I** | 15А SUN ROOF – Люк |
| J | 30А P.WIND – Електропривод стекол передніх дверей |
| K | 30А P.WIND – Електропривод стекол задніх дверей |
| L | 10А R.WIP – Склоочисник та омивач скла задніх дверей |
| М | 15А METER – Покажчики, ліхтарі заднього ходу, покажчики поворотів |
| N | 15А ENGINE – Система керування двигуном |
| O* | 15А CIGAR – Розетки для підключення додаткових пристроїв (прикурювач) , годинник, магнітола, керування дзеркалами |
| O** | 30А FAN – Вентилятор системи охолодження |
| Р* | 10А ILLUMI 1 – Габарити, підсвічування номера, вогні стоянки, підсвічування комбінації приладів |
| P** | 15А HAZARD – Аварійна сигналізація |
| Q* | 10А ILLUMI 2 – Габарити, підсвічування номера, вогні стоянки, підсвічування комбінації приладів |
| Q** | 20А A/C – Кондиціонер |
| R | 20А AD FAN – Додатковий вентилятор кондиціонера |
| S | 20А TAIL – Габарити, запобіжник ILLUMI, передні протитуманні фари |
| T | 20А D.LOCK – Центральний замок |
| U | 10А STOP – Підсвічування багажного відділення, стоп-сигнали, звуковий сигнал |
| V | 10А ROOM – Освітлення салону, динаміки, EGIC/U, підсвічування багажного відділення |
* – Автомобілі з лівим розташуванням керма
** – Автомобілі з правим розташуванням керма
Запобіжник прикурювача позначений як CIGAR на 15А.
Блок запобіжників під капотом
Встановлено у лівій частині моторного відсіку, поруч із акумулятором.
Варіант 1
Варіант 2
Позначення
- ABS – АБС
- HEAD – Фари
- INJ – Система упорскування палива
- MAIN – Головний запобіжник
- IG KEY – Прикурювач, двигун, комбінація приладів, задній склоочисник, обігрів заднього скла, передній склоочисник, люк, електросклопідйомники, кондиціонер
- BTN – Освітлення салону, центральний замок, стоп-сигнали, габаритні вогні
- HEATER – Обігрівач
Реле
Реле встановлюються поза вище представленими блоками, наприклад:
- реле кондиціонера та вентилятора конденсатора кондиціонера
- реле вентилятора обігрівача
- реле склоочисника в самій ручці
- решта в салоні під панеллю.
