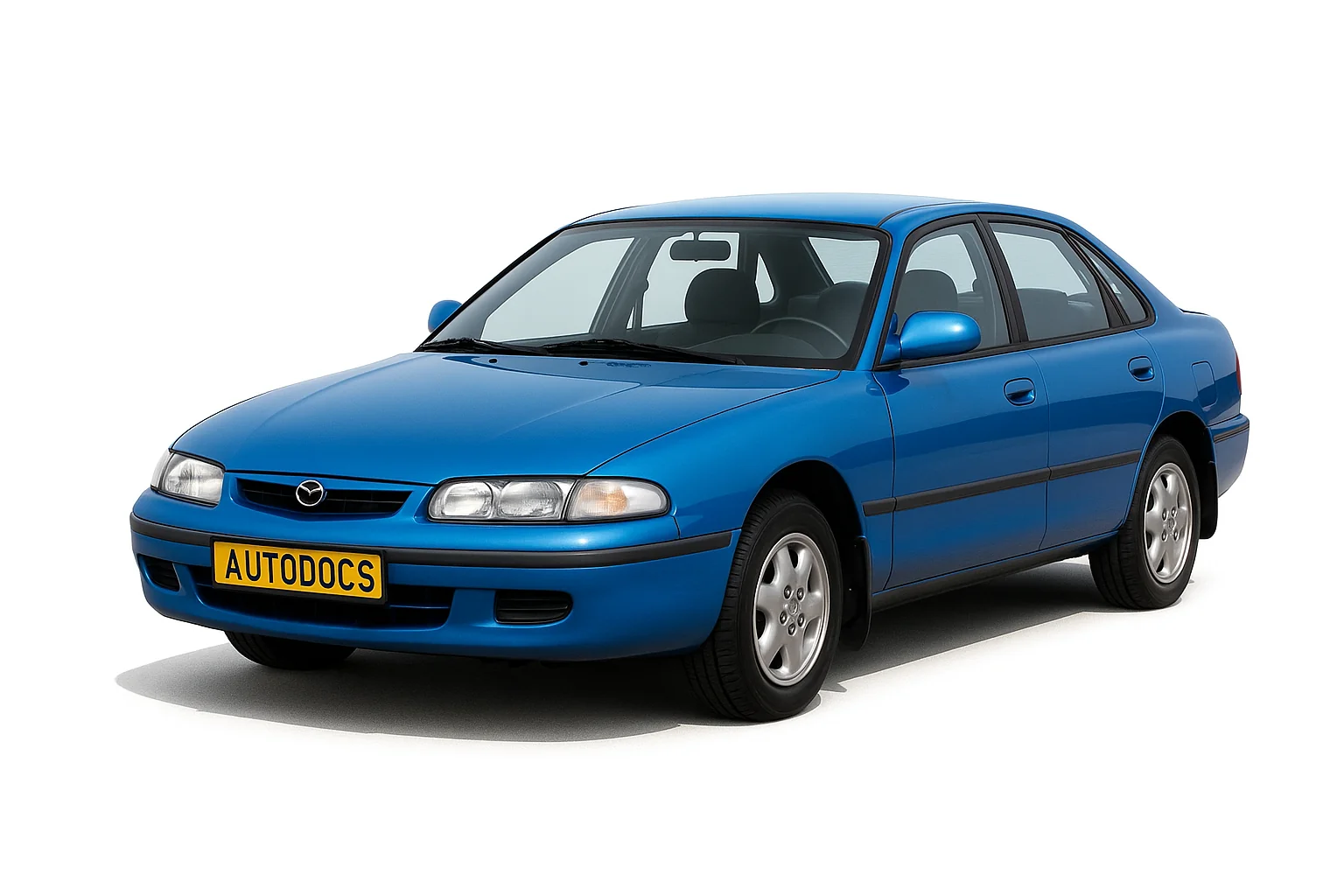

Мазда 626 ge – выпускался в 1991, 1992, 1993, 1994, 1995 и 1996 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Места расположения блоков и отдельных элементов может отличатся от представленного и зависит от региона поставки (Америка, Европа, Азия, Япония (Мазда Кронос) ), года выпуска и уровня оснащения.
Блок в салоне
Находится под панелью приборов, на стойке за защитной крышкой, около ноги водителя.
| № | A | Описание |
|---|---|---|
| 1 | 20 | STOP – стоп сигналы, звуковой сигнал, круиз контроль |
| 2 | 15 | ROOM - салонное освещение, освещение в багажнике, система предупреждающих сигналов |
| 3 | 30 | DOOR LOCK – система привода дверных замков (центральный замок) |
| 4 | 15 | RADIO – аудиосистема, прикуриватель , наружные зеркала |
| 5 | 15 | SUN ROOF – люк |
| 6 | 15 | TURN – указатели поворотов |
| 7 | 30 | POWER SEAT – электропривод сидений |
| 8 | 15 | METER – комбинация приборов, задний ход |
| 9 | 15 | HAZARD – аварийная сигнализация |
| 10 | 15 | ENGINE – система управления двигателем |
| 11 | 30 | POWER WINDOW – стеклоподъемники |
| 12 | 20 | HEAD CLEANER – очиститель фар |
| 13 | 20 | WIPER – стеклоочистители и омыватели |
| 14 | 20 | REAR WIPER – очиститель заднего стекла |
| 15 | 15 | SPARE – резерв, запасной предохранитель |
За прикуриватель отвечает предохранитель номер 4 на 15А.
Блоки под капотом
В моторной отсеке могут устанавливаться несколько блоков с предохранителями и реле:
| № | Назначение |
|---|---|
| 1 | Основной блок |
| 2 | Дополнительный |
| 3 | Реле |
Основной блок
Расположен в левой части подкапотного пространства, рядом с аккумулятором. Актуальное назначение будет на Вашей защитной крышке.
| № | A | Назначение |
|---|---|---|
| MAIN | 100 | главный предохранитель |
| HAZARD | 30 | аварийная сигнализация |
| DEFOG | 40 | обогрев заднего стекла |
| EJI INJ | 30 | система впрыска топлива |
| F.FOG RELAY | реле передних противотуманных фар | |
| COLING FAG RELAY NO1 | реле вентилятора охлаждения | |
| STOP | 30 | лампы стоп-сигналов |
| BTN | 60 | дверные замки, электропривод сидений |
| ABS | 60 | анти блокировочная система тормозов (АБС) |
| COLING FAG | 30 | вентилятор охлаждения |
| HEATER | 40 | отопитель, кондиционер |
| AIR COND | 30 | кондиционер |
| AIR COND RELAY | реле кондиционера | |
| HORN RELAY | реле звукового сигнала | |
| DIM LH | 15 | ближний свет левой фары |
| DIM RH | 15 | ближний свет правой фары |
| R.FOG | 15 | задние противотуманные фары |
| COMB SW | 15 | под рулевые переключатели поворотов и дворников |
| R.FOG RELAY | реле задних противотуманных фар | |
| EGI MAIN RELAY | реле управления двигателя | |
| CIRCUIT RELAY | реле бензонасоса |
Дополнительный блок
| № | A | Обозначение |
|---|---|---|
| TAIL LH | 15 | Габариты левые |
| TAIL RH | 15 | Габариты правые |
| MAIN LH | 15 | Фара левая |
| MAIN RH | 15 | Фара правая |
| HORN | 15 | Сигнал |
| FOG | 20 | Противотуманные фары |
Реле
В зависимости от региона поставки отдельные реле находятся как около основного блока так и с правой стороны моторного отсека.
Тут могут устанавливаться реле вентиляторов системы охлаждения, реле обогрева, реле противотуманных фар и т.д.
Частые вопросы: предохранители и реле Мазда 626 ge – (1991–1996)
Где находится блок предохранителей на Мазда 626 ge – (1991–1996)?
Где искать блоки на Мазда 626 ge – (1991–1996): ROOM - салонное освещение, освещение в багажнике, система предупреждающих сигналов; под рулевые переключатели поворотов и дворников. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Мазда 626 ge – (1991–1996)?
Найдите позицию прикуривателя в таблице на странице Мазда 626 ge – (1991–1996) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Мазда 626 ge – (1991–1996) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Мазда 626 ge – (1991–1996)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Мазда 626 ge – (1991–1996)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Мазда 626 ge – (1991–1996)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Мазда 626 ge – (1991–1996)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Мазда 626 ge – (1991–1996)?
Схема и таблица предохранителей Мазда 626 ge – (1991–1996) — на этой странице: Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
