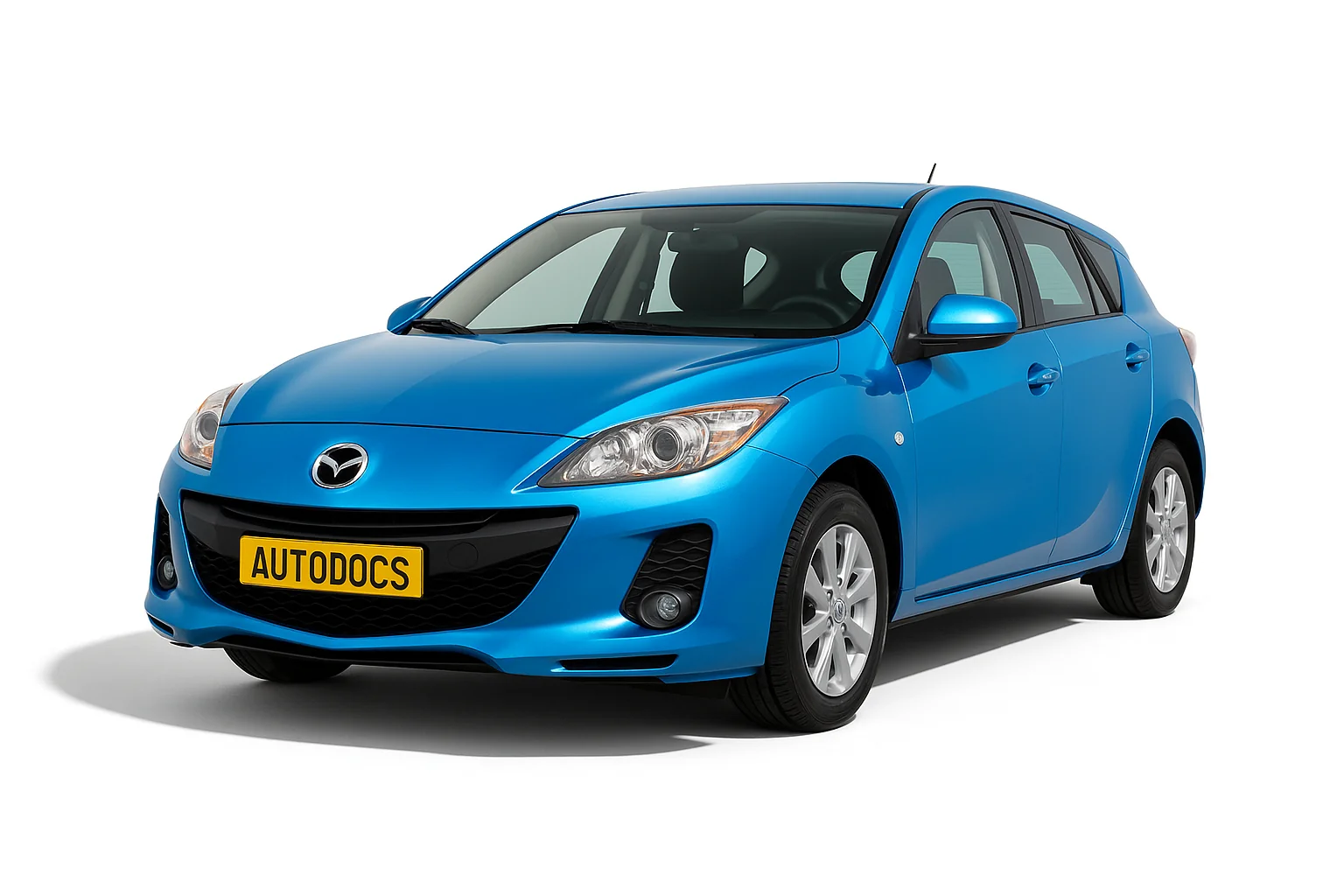

Mazda 3 bl (2 покоління) випускалася у 2009, 2010, 2011, 2012 та 2013 роках. За цей час модель пройшла рестайлінг. У нашій статті ви можете знайти інформацію з описом запобіжників та реле Mazda 3 бл зі схемами та фотографіями блоків. Покажемо запобіжник, що відповідає за прикурювач.
Призначення може відрізнятись від представленого та залежить від року випуску та рівня оснащення. Звіряйте позначення зі своїми схемами на звороті захисної кришки.
Не те покоління?
Опис Мазда 3 бк (1 покоління)
Опис Мазда 3 бм (3 покоління)
Блок у салоні
Знаходиться в лівому торці панелі приладів за захисною кришкою.
Фото – приклад
Схема
Опис
| 1 | 30А BOSE – Модель з аудіосистемою Bose |
| 2 | 30А PSEAT – Сидіння з електроприводом |
| 3 | 30А P.WIND – Скло підйомник |
| 4 | 25А D LOCK – Електродвигун дверного замку |
| 5 | - |
| 6 | - |
| 7 | 15A ESCL – Електричне блокування рульового колеса |
| 8 | 15A SAS – Система подушок безпеки |
| 9 | Резерв |
| 10 | 15А HAZARD – Лампи аварійної сигналізації |
| 11 | 15А METER – Для захисту різних ланцюгів |
| 12 | 15А OUTLET – Розетки для живлення додаткових аксесуарів |
| 13 | 15А R WIPER – Задній склоочисник |
| 14 | 15А CIGAR – Прикурювач |
| 15 | Резерв |
| 16 | 10A HEATER – Електродвигун вентилятора системи опалення та вентиляції |
| 17 | 10A MIRROR – Мотор-редуктори зовнішніх дзеркал заднього виду |
| 18 | 10A ST SIG – Сигнал стартера |
| 19 | Резерв |
| 20 | 7,5А AUDIO – Аудіо система |
| 21 | 7,5A M.DEF – Елементи обігріву зовнішніх дзеркал заднього виду |
| 22 | 7,5A AFS – Система адаптивного бічного освітлення при повороті |
| 23 | Резерв |
| 24 | 20А ENG – Система керування двигуном |
| 25 | Резерв |
| 26 | Резерв |
| 27 | Резерв |
| 28 | Резерв |
| 29 | Резерв |
| 30 | 25А P. WIND – Склопідйомник |
| 31 | Резерв |
| 32 | 25А F WIPER – Склоочисник та омивач лобового скла |
| 33 | Резерв |
| 34 | Резерв |
За передній прикурювач відповідає запобіжник номер 14 на 15А, а за додаткові розетки – 12.
Блоки під капотом
У моторному відсіку передбачені 3 блоки із запобіжниками та реле.
Головний блок
Розташований у лівій частині під капотним простором.
Схема
Призначення запобіжників
| 1 | 40A FAN 2 – Електродвигун вентилятора системи охолодження |
| 2 | 40A ENG MAIN – Електронний блок керування двигуном |
| 3 | 50A BTN 1 – Для захисту різних ланцюгів |
| 4 | 7,5A A/С MAG – Кондиціонер |
| 5 | 20A H/L HI – Далеке світло фар |
| 6 | 15A FOG – Протитуманні фари |
| 7 | 20A H/L WASH – Омивачі фар |
| 8 | 15А SUNROOF – Люк |
| 9 | 40А F.DEF RH – Обігрівач лобового скла. |
| 10 | 40А F.DEF LH – Обігрівач лобового скла ліва сторона |
| 11 | 40А FAN1 – Електродвигун вентилятора системи охолодження |
| 12 | 15A ROOM – Внутрішнє освітлення |
| 13 | 15A TEM – Електронний блок керування КПП |
| 14 | 20A DSP – Система ABS/ESP |
| 15 | Для захисту різних ланцюгів |
| 16 | AT PUMP – Насос трансмісії |
| 17 | 40А HEATER – Кондиціонер |
| 18 | 30А INJ – Інжектор |
| 19 | 30A R.DEF – Обігрів заднього скла |
| 20 | 40A IGKEY 2 – Основні ланцюги запалювання |
| 21 | 40A IGKEY 1 – Основні ланцюги запалювання |
| 22 | 15A HORN – Звуковий сигнал |
| 23 | 15A STOP – Стоп-сигнали |
| 24 | 10A ENG+B – Система керування двигуном |
| 25 | 25A FUEL PUMP – Паливна система |
| 26 | 40A ABS – АБС |
| 27 | SEAT WARM – Обігрів сидінь |
| 28 | 80А EHPAS – Електро гідравлічний підсилювач рульового керування |
| 29 | Резерв |
| 30 | 7,5А ABSIG - АБС |
| 31 | 7,5А SWS – Повітряна подушка |
| 32 | 15А HZLLO RH – Фара ближнього світла (права) |
| 33 | 15А H/LLO LH – Фара ближнього світла (ліва) |
| 34 | 7,5А ILLUM – Підсвічування панелі приладів |
| 35 | 15А TAIL – Задні ліхтарі |
| 36 | 15А ENG INJ – Система керування двигуном |
| 37 | 15А ENG BAR – Управління двигуном |
| 38 | 20А ENG BAR 2 – Керування двигуном |
| 39 | 15А ETV – Електричний дросельний клапан |
Позначення реле
| R1 | Реле паливної форсунки (L3 С ТК) |
| R2 | Реле фар – ближній |
| R3 | Головне реле АКПП (LF, L5) / Реле керування частотою обертання паливного насоса (L3 С ТК) |
| R4 | Реле фар – далекий |
| R5 | Реле паливного насосу |
| R6 | Реле ДХО |
| R7 | Реле стартера |
| R8 | Реле нагнітача |
| R9 | Реле звукового сигналу |
| R10 | Реле TNS / Реле габаритів |
| R11 | Реле обігрівача заднього скла |
| R12 | Реле кондиціонера |
| R13 | Головне реле |
Додатковий блок
Схема
Розшифровка
| 1 | Реле свічок розжарювання |
| 2 | Реле омивачів фар |
| 3 | Реле задніх протитуманних ліхтарів |
| 4 | Реле вентилятора інтеркулера турбокомпресора (ТК) |
| F77 | 30А Вентилятор системи охолодження |
| F78 | 30А Вентилятор системи охолодження |
Блок на АКБ
На плюсовій клемі акумулятора може кріпитися головний запобіжник високої потужності на 100А (Генератор) виконаний у вигляді плавкої вставки.
