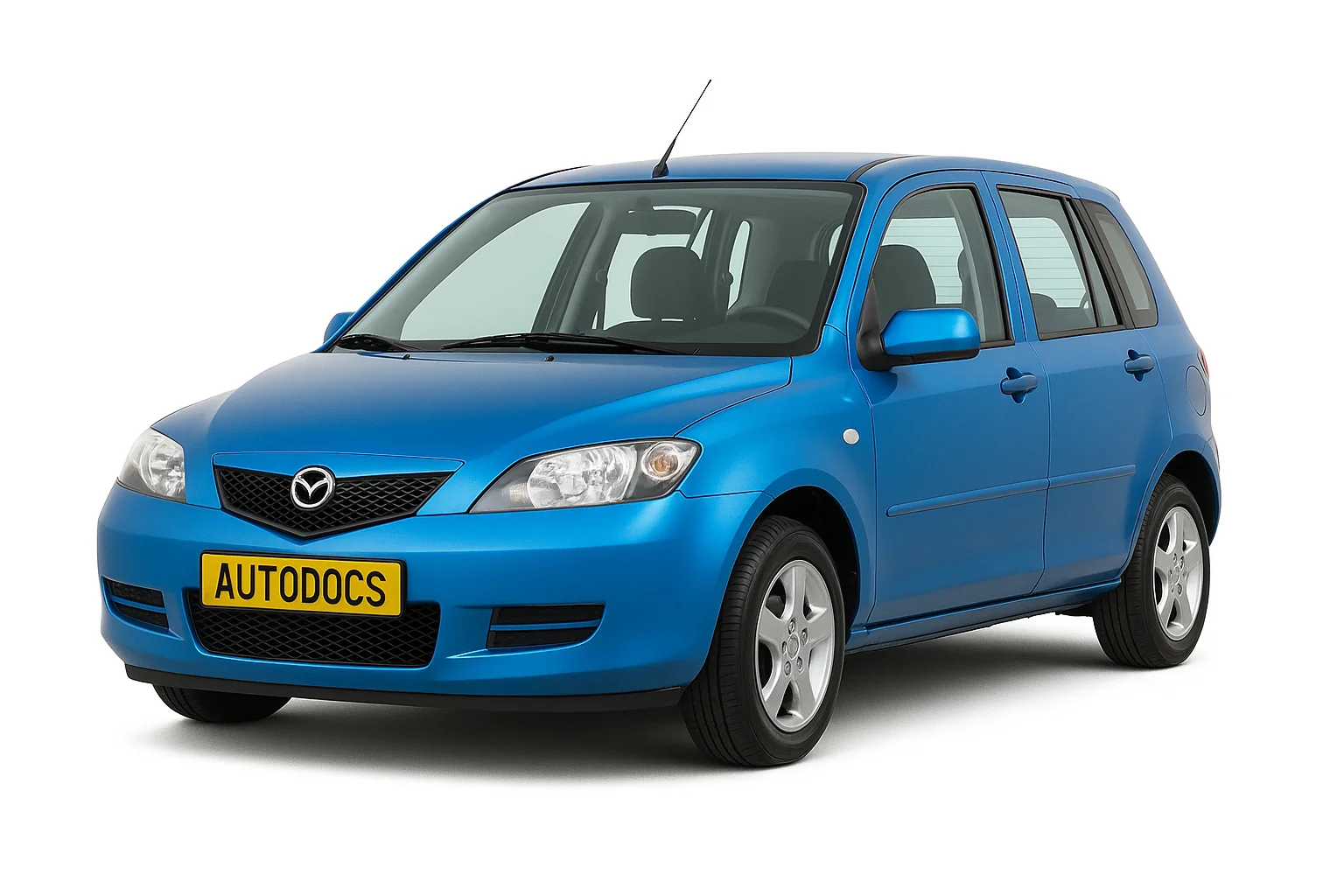

Mazda 2 DY (2 покоління) вироблялася у 2003, 2004, 2005, 2006 та 2007 роках. У цій статті ви знайдете інформацію з описом розташування всіх електронних блоків управління, детально опишемо запобіжники та реле Mazda 2 DY з їх схемами. Виділимо запобіжник, що відповідає за прикурювач.
Кількість елементів блоків може відрізнятись. Звіряйте зі своїми схемами на звороті кришки.
Зміст
Розташування блоків керування
Загальна схема розташування блоків
Опис
| 1 | Блок керування кондиціонером (в панелі керування обігрівачем) |
| 2 | Реле електродвигуна вентилятора кондиціонера/опалювача – за приладовою панеллю |
| 3 | Резистор електродвигуна вентилятора обігрівача/кондиціонера – простір для ніг пасажира |
| 4 | Датчик удару (SRS), передній |
| 5 | Блок управління протиугінною системою за приладовою панеллю |
| 6 | Звуковий сигнал протиугінної системи |
| 7 | Акумуляторна батарея |
| 8 | Блок керування центральним замком |
| 9 | Блок керування приводом зчеплення – моторний відсік |
| 10 | Діагностичний роз'єм (DLC) |
| 11 | Блок керування електроприводом склопідйомників (у перемикачі на двері водія) |
| 12 | Резистор електродвигуна вентилятора системи охолодження – кожух радіатора |
| 13 | Реле протитуманних фар |
| 14 | Блок запобіжників / реле, моторний відсік |
| 15 | Блок запобіжників / реле панель приладів 1 |
| 16 | Блок запобіжників / реле панель приладів 2 |
| 17 | Блок запобіжників / реле панель приладів 3 |
| 18 | Електродвигун коректора фар, лівий |
| 19 | Електродвигун коректора фар, правий |
| 20 | Реле обігрівача заднього скла |
| 21 | Звуковий сигнал |
| 22 | Кільцева антена іммобілайзера – біля замку запалювання |
| 23 | Реле-переривник покажчиків повороту |
| 24 | Блок управління комбінацією приладів (в панелі приладів) |
| 25 | Реле задніх протитуманних ліхтарів |
| 26 | Насос омивача заднього скла – вбудований у насос омивача лобового скла |
| 27 | Блок реле включає: Реле електродвигуна очищувача лобового скла, реле насоса омивача лобового скла, реле очищувача/омивача заднього скла, реле звукового сигналу, реле передніх/ задніх габаритів |
| 28 | Бічний датчик удару, передній лівий - нижня частина центральної стійки |
| 29 | Бічний датчик удару, передній правий-нижня частина центральної стійки |
| 30 | Реле стартера |
| 31 | Електронний блок керування SRS |
| 32 | Електронний блок керування КПП – в електронному блоці керування зчепленням |
| 33 | Привід перемикання КПП – на КПП |
| 34 | Блок управління перемиканням передач – селектор АКПП |
| 35 | Датчик швидкості автомобіля, із системою ABS-електронний блок керування ABS |
| 36 | Датчик швидкості автомобіля, без системи ABS – на КПП |
| 37 | Датчик низького рівня рідини у бачку омивача лобового скла |
| 38 | Електродвигун насоса омивача лобового скла |
| 39 | Реле переривчастого режиму роботи очищувача лобового скла - у блоці перемикачів |
Блоки в салоні
Основний блок запобіжників
Знаходиться у нижній частині панелі приладів за захисною кришкою.
Приклад позначень із кришки блоку
Схема
Позначення
| F01 | Не використовується |
| F02 | Не використовується |
| F03 | 15А Освітлення салону |
| F04 | 15А Прикурювач |
| F05 | 7,5А Електропривод бічних дзеркал заднього виду |
| F06 | Не використовується |
| F07 | 10А Комбінація приладів |
| F08 | 20А Склоочисники та омивачі |
| F09 | 10А Система активної безпеки |
| F10 | 15А Система керування двигуном |
| F11 | 15А Блок управління КПП |
| F12 | 30А Електропривод склопідйомників |
| F13 | Не використовується |
| F14 | Не використовується |
| F15 | Не використовується |
| F16 | 7,5А Стартер |
| F17 | 7,5А Ліхтарі заднього ходу |
| F18 | 7,5А Підсвічування комбінації приладів |
| F19 | 7,5А Електромагнітна муфта компресора кондиціонера |
| F20 | 7,5А Кондиціонер |
| F21 | 10А Склоочисник та омивач скла задніх дверей |
| F22 | 10А Обігрівач скла задніх дверей |
| F23 | Не використовується |
| F24 | Не використовується |
За прикурювач відповідає запобіжник номер 4 на 15А.
Додатковий блок запобіжників
Встановлюється за бардачком з боку пасажир.
Фото – приклад
Схема
Призначення
| F01 | Не використовується |
| F02 | 30А ABS |
| F03 | Не використовується |
| F04 | 7,5А Генератор |
| F05 | 20А Паливний насос |
| F06 | 7,5А Електронний блок управління двигуном та КПП |
| F07 | 15А Датчик витрати повітря, система керування двигуном |
| F08 | 20А Датчик витрати повітря, система керування двигуном |
| F09 | 15А Стоп-сигнали |
| F10 | 15А Аварійна сигналізація |
| F11 | Не використовується |
| F12 | Не використовується |
| F13 | Не використовується |
| F14 | 15А TNS |
| F15 | 20А ABS |
| F16 | 15А Обігрівач бічних дзеркал заднього виду |
| F17 | 10А Далеке світло (права фара) |
| F18 | 10А Далеке світло (ліва фара) |
| F19 | 10А Ближнє світло (права фара) |
| F20 | 10А Ближнє світло (ліва фара) |
| F21 | Не використовується |
| F22 | Не використовується |
| F23 | Не використовується |
| F24 | Не використовується |
Блок реле
Схема
Розшифровка
- Реле ближнього світла фар
- Реле далекого світла фар
- Реле паливного насосу
- Реле звукового сигналу протиугінної системи
- Реле системи керування двигуном
Блок під капотом
Розташований поруч із акумуляторною батареєю.
Схема
Опис
| 1 | Реле повністю відкритого положення дросельної заслінки (система кондиціювання) |
| 2 | Реле електродвигуна вентилятора системи охолодження (висока швидкість) |
| 3 | Реле електродвигуна вентилятора системи охолодження |
| F1 | 50A Свічки розжарювання (Дизель), додатковий обігрівач |
| F2 | 40A Електродвигун вентилятора кондиціонера/опалювача |
| F3 | 50A Замок запалювання |
| F4 | 50A Електродвигун вентилятора системи охолодження |
| F5 | 60A Управління автоматичним приводом зчеплення |
| F6 | 60A Замок запалювання |
| F7 | 30A Фари |
| F8 | 60A Керування двигуном |
| F9 | 100A Розподіл живлення акумуляторної батареї |
| F10 | 30A Обігрівач заднього скла |
| F11 | 60A Антиблокувальна система гальм (ABS) |
| F12 | 20A Електропривод склопідйомників |
| F13 | 30A Центральний замок |
| F14 | 15A Протитуманні фари |
