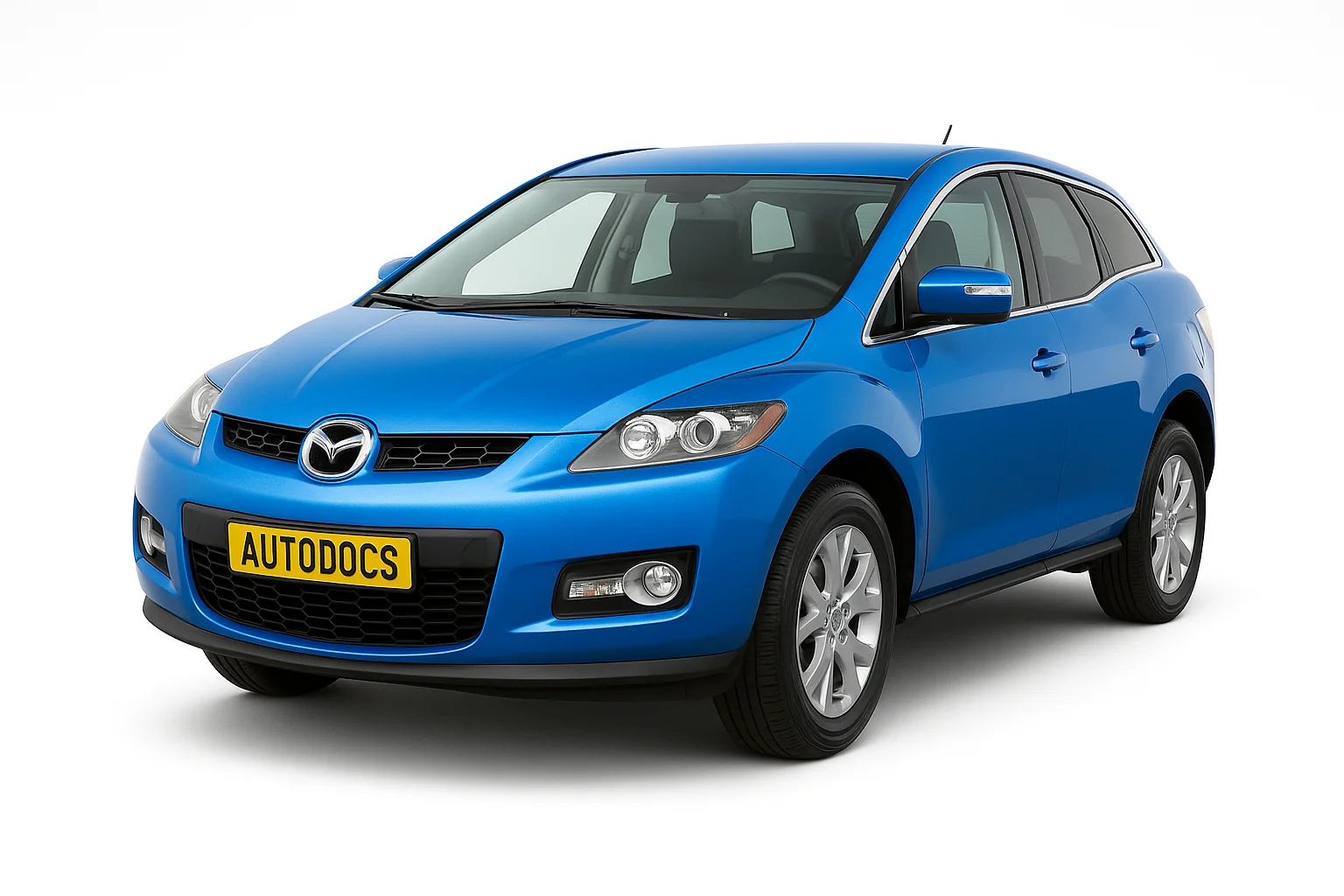

Кросовер Mazda CX-7 вироблявся в 2006, 2007, 2008, 2009, 2010, 2011 та 2012 році переважно з бензиновими двигунами 2,3 та 2,5 літра. За цей час модель пройшла рестайлінг один раз. У цій статті ми докладно розглянемо опис запобіжників та реле Mazda сх7 зі схемами блоків і фото прикладами виконання. Зазначимо запобіжник прикурювача та омивача фар.
Призначення запобіжників та реле в блоках може відрізнятися і залежить від року випуску та рівня електричного обладнання. Звіряйтесь зі своїми схемами на захисній кришці.
Зміст
Блок у салоні
Він знаходиться в нижній частині панелі приладів з боку водія за захисною кришкою. Для доступу потягніть кришку на себе.
Варіант 1
Фото – схема
Опис
| 1 | 15А OUTLET 1 – Додаткова електрична розетка в салоні, прикурювач |
| 2 | 15А OUTLET 2 – Додаткова електрична розетка у багажнику |
| 3 | 7,5А P.MIR – Дзеркало з електричним приводом |
| 4 | 30А WIPER – Очищувач та омивач вітрового скла |
| 5 | 7,5А M.DEF – Обігрівач дзеркала |
| 6 | 7,5А ENG BAR 3 – Вимірювач витрати повітря, клапан EGR |
| 7 | 15А P.WIND – Скло підйомники з електричним приводом |
| 8 | 7,5А A/B – Система пасивної безпеки, Подушки безпеки |
| 9 | 15А ENGINE – Система керування двигуном |
| 10 | 10А METER – Комбінація приладів |
| 11 | 5А BBS – Охоронне будівництво |
| 12 | 15А ROOM – Освітлення салону, Аудіосистема |
| 13 | Резерв |
| 14 | 10А ILLUMI A/C – Підсвічування панелі приладів |
| 15 | 20А SEAT – Обігрівач сидіння |
| 16 | 10А А/С – Кондиціонер |
| 17 | 10А R.WIP – Очищувач та омивач заднього скла |
| 18 | 10А R.FOG – Задній протитуманний ліхтар |
За роботу прикурювачів відповідають запобіжники під номерами 1 та 2 на 15А.
Варіант 2
Схема
Позначення запобіжників
| 1 | 30А P.WIND2 – Скло підйомники з електричним приводом |
| 2 | 15А OUTLET 1 – Додаткова електрична розетка в салоні, прикурювач |
| 3 | 7,5А P.MIR – Дзеркало з електричним приводом |
| 4 | 15А OUTLET 2 – Додаткова електрична розетка |
| 5 | Резерв |
| 6 | 30А WIPER – Очищувач та омивач вітрового скла |
| 7 | 7,5А M.DEF – Обігрівач дзеркала |
| 8 | 7,5А ENG BAR 3 – Вимірювач витрати повітря, клапан EGR |
| 9 | 15А P.WIND – Скло підйомники з електричним приводом |
| 10 | 7,5А А/В – Удосконалена система пасивної безпеки, подушки безпеки |
| 11 | 15А ENGINE – Система керування двигуном |
| 12 | 15А METER – Комбінація приладів |
| 13 | 10А ILLUMI – Підсвічування панелі приладів |
| 14 | 15А ROOM – Аудіосистема, верхнє освітлення салону |
| 15 | 20А SEAT – Обігрівач сидіння |
| 15 | R.FOG – Задні протитуманні фари |
| 16 | 10А A/C – Кондиціонер |
| 16 | SIREN – Охоронна сигналізація |
| 17 | 20А SEAT – Обігрівач сидінь |
| 18 | 10А A/C – Кондиціонер |
| 19 | 10А R.WIP – Задній склоочисник та омивач |
У цьому виконанні за прикурювачі відповідають запобіжники під номерами 2 та 4 на 15А згідно зі схемою.
Блок під капотом
Під капотом мазда сх 7 передбачені два блоки: (1) головний блок запобіжників та реле та (2) додатковий блок реле.
Головний блок
Для доступу до блоку необхідно підняти захисну кришку.
Фото – приклад
Схема
Під номерами з 1 до 6 – група запобіжників у вигляді плавкої вставки. На фото закрито кришкою.
Призначення запобіжників 1
| 1 | 40А IGN2 – Система запалювання |
| 2 | 40А BLOWER – Електромотор вентилятора |
| 3 | 60А BTN – Захист різних електричних кіл |
| 4 | 40А FAN 2 – Вентилятор радіатора |
| 5 | 40А IGN1 – Система запалювання |
| 6 | 40А FAN1 – Вентилятор радіатора |
| 7 | 40А P.SEAT – Сидіння з електричним приводом |
| 8 | 30А INJ – Система упорскування палива |
| 9 | 20А ROOF – Люк даху |
| 10 | 30А BOSE – Аудіосистема Bose |
| 11 | 30А ENGINE – Система керування двигуном |
| 12 | 20А D.LOCK – Замки з електричним приводом |
| 13 | 30А P.WIND – Склопідйомники з електричним приводом |
| 14 | 30А FUEL PUMP – Паливний насос |
| 14 | 40А IG KEY2 – Система запалювання |
| 15 | 40А ABS1 – АБС |
| 16 | 20А ABS2 – АБС |
| 17 | 7,5А DSC – Система DSC |
| 18 | 20А FOG – Протитуманні фари |
| 19 | 30А DEF – Обігрівач заднього скла |
| 20 | 15А TNS – Висвітлення стоянки, освітлення номерного знака, освітлення системи входу |
| 21 | 10А A/C – Кондиціонер |
| 22 | 20А ETC – Датчик положення педалі акселератора |
| 23 | 15А H/LH1 – Коректор світла фар |
| 24 | 15А DRL – Денне світло фар |
| 25 | 15А H/L LO RH – Права фара ближнього світла |
| 26 | 15А H/L LO LH – Ліва фара ближнього світла |
| 27 | 7,5А ENG BAR 2 – РСМ (модуль розподілу живлення) |
| 28 | 10А ЄСМ – Система керування двигуном |
| 29 | 15А ENG BAR 1 – Вимірювач витрати повітря, клапан EGR |
| 30 | 20А RWIND2 – Скло підйомники з електричним приводом |
| 31 | 10А STOP – Стоп-сигнали |
| 32 | 20А HORN – Звуковий сигнал |
| 33 | 25А ENGB+ – РСМ (модуль розподілу живлення) |
| 34 | 10А HAZARD – Аварійна світлова сигналізація, покажчики повороту |
Призначення запобіжників 2
| 1 | PCS - Система перед аварійної безпеки |
| 2 | 40А BLOWER – Електромотор вентилятора |
| 3 | 30А FUEL PUMP – Паливний насос |
| 4 | 40А FAN 2 – Вентилятор радіатора |
| 5 | 40А IG KEY1 – Система запалювання |
| 6 | 40А FAN1 – Вентилятор радіатора |
| 7 | 30А P.SEAT (D) – Сидіння водія з електричним приводом |
| 8 | 30А INJ1 – Система упорскування палива |
| 9 | P.SEAT – Сидіння пасажира з електричним приводом |
| 10 | 30А BOSE – Аудіосистема |
| 11 | 30 ENGINE – Система керування двигуном |
| 12 | 20А D.LOCK – Замки з електричним приводом |
| 13 | 30А P.WIND – Скло підйомники з електричним приводом |
| 14 | 40А IG KEY2 – Система запалювання |
| 15 | 40А ABS1 – АБС |
| 16 | 20А ABS2 – АБС |
| 17 | DSC - Система курсової стійкості |
| 18 | 20А Н/L/ CLEAN/ ROOF – Очищувач фар головного освітлення |
| 19 | 30А DEF – Антиобледенювач заднього скла |
| 20 | 15А TNS – Висвітлення стоянки, освітлення номерного знака, освітлення системи входу |
| 21 | 10А A/C – Кондиціонер |
| 22 | 20А TRAILER/TCM – ПММ |
| 23 | 15А HEAD HI RH – Права фара далекого світла |
| 24 | 15А HEAD HI LH – Ліва фара далекого світла |
| 25 | 15А HEAD LO RH – Права фара ближнього світла |
| 26 | 15А HEAD LO LH – Ліва фара ближнього світла |
| 27 | 20А ETC – Датчик положення педалі акселератора |
| 28 | 7,5А ENG BAR 2 – РСМ (модуль розподілу живлення) |
| 29 | 10А ECM – Система керування двигуном |
| 30 | 10А INJ1 – Система упорскування палива |
| 31 | 15А ENG BAR 1 – Вимірювач витрати повітря, клапан EGR |
| 32 | 15А FOG – Протитуманні фари |
| 33 | 10А STOP – Стоп-сигнали |
| 34 | 20А HORN – Звуковий сигнал |
| 35 | 25А ENGB+ – РСМ (модуль розподілу живлення) |
| 36 | 10А HAZARD – Аварійна світлова сигналізація, покажчики повороту |
За омивач фар відповідає запобіжник номер 18.
Опис реле
| R4 | Реле обігріву заднього скла |
| R5 | Реле керування ланцюгами ламп освітлення |
| R6 | Реле drive-by-wire |
| R7 | Реле фар |
| R8 | Резервне реле світла фар |
| R9 | Реле паливного насосу |
| R10 | Реле стартера №2 |
| R11 | Реле вентилятора системи охолодження №2 |
| R12 | Реле вентилятора |
| R13 | Реле керування швидкістю паливного насоса |
| R14 | Реле інжектора |
| R15 | Реле стартера №1 |
| R16 | Головне реле |
| R17 | Реле вентилятора системи охолодження №1 |
Блок із реле
Схема
Розшифровка
- Реле заднього протитуманного ліхтаря
- Реле протитуманних фар
- Реле кондиціонера
- Реле звукового сигналу
- Реле стоп-сигналів
