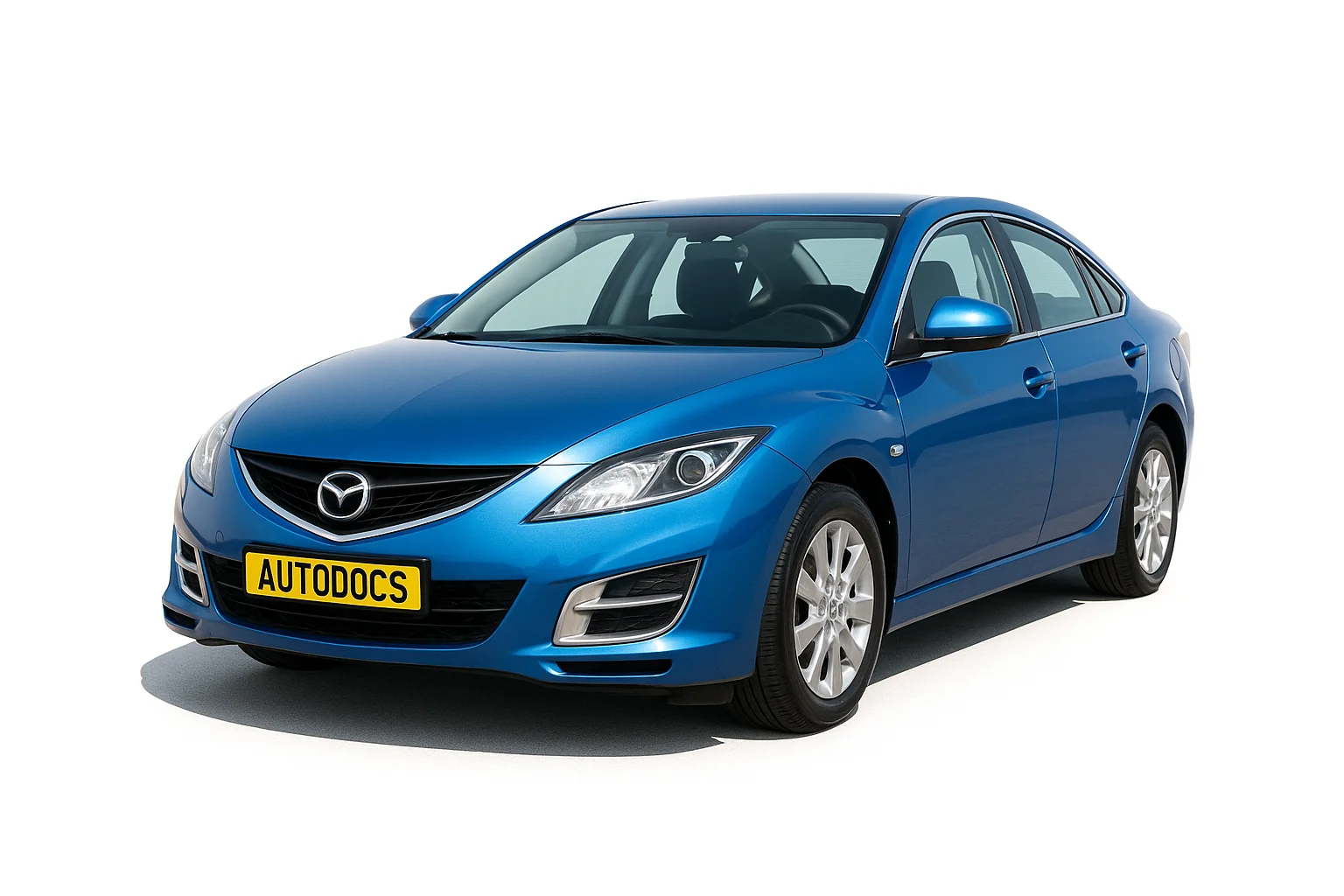

Mazda 6 gh (2 покоління) випускалося в 2007, 2008, 2009, 2010, 2011, 2012 з кузовами седан, універсал і хетчбек як з бензиновими так і дизельними двигунами. За цей час модель пройшла рестайлінг. У деяких країнах відома під назвою Mazda Atenza. У даному матеріалі ми докладно розглянемо опис запобіжників та реле Mazda 6 gh зі схемами блоків та місцями розташування. Зазначимо запобіжник, що відповідає за прикурювач.
Звіряйте призначення зі своїми схемами на захисній кришці.
Блок у салоні
Він знаходиться внизу стойки панелі, зліва біля ноги водія.
Схема
Опис
| 1 | 30А Р. WIND IG – Склопідйомники |
| 2 | 10А AFS – Система адаптивного освітлення |
| 3 | 30А D. LOCK – Центральний замок дверей |
| 4 | SPARE – Резерв |
| 5 | 7,5А ILLUMI – Освітлення панелі приладів |
| 6 | 15А CIGAR – Прикурювач |
| 7 | 5А MIRROR – Електропривод бічних дзеркал заднього виду |
| 8 | 15А OUTLET – Електрична розетка |
| 9 | SPARE – Резерв |
| 10 | SPARE – Резерв |
| 11 | 15А ENGINE IG – Система керування двигуном |
| 12 | 30А D. LOCK – Центральний замок дверей |
| 13 | 15А METER IG – Панель приладів |
| 14 | SPARE – Резерв |
| 15 | 20А WIPER – Склоочисник та скло омивач |
| 16 | 10А A/C – Компресор кондиціонера |
| 17 | 10А R.WIP – Склоочисник та скло омивач двері задка |
| 18 | 15А ROOM – Плафони освітлення салону |
За прикурювач відповідає запобіжник номер 6 на 15А, а за додаткові розетки номер 8 на 15А.
Блок під капотом
Розташований у лівій частині моторного відсіку, поряд із акумулятором.
Фото – приклад схеми з кришки блоку
Схема
Позначення запобіжників
| 1 | 40А HEATER – Опалювач |
| 2 | 40А PTC – Додатковий підігрівач |
| 3 | 30F P. WIND – Електросклопідйомники |
| 4 | 40A IGKEY2 – Система пуску двигуна |
| 5 | 40F BTN – Захист електричних кіл |
| 6 | 60A ABS MOTOR – Антиблокувальна система |
| 7 | 30F FAN – Електро вентилятор системи охолодження двигуна |
| 8 | 20A AUX HEATER – Автономний обігрівач |
| 9 | 30А AD FAN – Електро вентилятор системи охолодження двигуна |
| 10 | 50А PRECRASH - Система перед. аварійної безпеки |
| 11 | 40А DEFOG – Обігрівач заднього скла |
| 12 | 40А Р. SEAT – Електропривод регулювання сидіння |
| 13 | 10А А/С MAG - Система кондиціювання |
| 14 | 15А OUTLET – Електрична розетка |
| 15 | Резерв |
| 16 | Резерв |
| 17 | 15А SUN ROOF – Електропривод люка даху |
| 18 | 20А SEAT WARM – Електрообігрів сидінь |
| 19 | 15А TAIL – Блок керування обладнанням салону |
| 20 | 25А BOSE – Аудіосистема |
| 21 | 20А H/CLEAN – Омивач фар |
| 22 | 15А FOG – Протитуманні фари |
| 23 | 25А CLOSER – Електропривод замку дверей |
| 24 | Резерв |
| 25 | Резерв |
| 26 | 5А STOP – Стоп-сигнали |
| 27 | 15А HORN – Звуковий сигнал |
| 28 | 5А EGI – Система керування двигуном |
| 29 | 10А HAZARD – Покажчики повороту та аварійна сигналізація |
| 30 | Резерв |
| 31 | 10А STEERING LOCK – Електронна система блокування рульового валу |
| 32 | 10А ENGINE+B – Система керування двигуном |
| 33 | Резерв |
| 34 | 40А IGKEY1 – Захист електричних кіл |
| 35 | Резерв |
| 36 | GLOW SIG – Свічки |
| 37 | Резерв |
| 38 | 7,5А M. DEF – Електрообігрів дзеркал |
| 39 | 30А ABS SOL – Антиблокувальна система та система стабілізації |
| 40 | 15А HEAD LOW R – Права лампа ближнього світла фар |
| 41 | 15А HEAD LOW L – Ліва лампа ближнього світла фар |
| 42 | 10А HEAD HIGH R – Права лампа далекого світла фар |
| 43 | 10А HEAD HIGH L – Ліва лампа далекого світла фар |
| 44 | 15А INJ – Форсунки |
| 45 | 20А FUEL PCM – Паливний насос |
| 46 | GLOW – Свічки |
| 47 | 10A PCM – Система керування двигуном |
| 48 | 10A EGI INJ – Форсунки |
Призначення реле
| R1 | А/С RELAY – Реле компресора кондиціонера |
| R2 | EGI MAIN GLOW RELAY – Головне реле |
| R3 | HEAD LOW RELAY – Реле ближнього світла фар |
| R4 | STARTER RELAY – Реле стартера |
| R5 | HORN RELAY – Реле звукового сигналу |
| R6 | BACK RELAY – Реле задніх ліхтарів |
| R7 | EGI MAIN FUIL PUMP RELAY – Реле паливного насосу |
| R8 | OUTLET RELAY – Реле електричної розетки |
| R9 | FAN RELAY – Реле малих обертів вентилятора системи охолодження двигуна |
| R10 | AD FAN RELAY – Реле малих обертів вентилятора системи охолодження двигуна |
| R11 | HEAD HIGH RELAY – Реле далекого світла фар |
| R12 | FAN#2 RELAY – Реле високих обертів вентилятора системи охолодження двигуна |
| R13 | AD FAN#3 RELAY – Реле високих обертів вентилятора системи охолодження двигуна |
| R14 | DEFOG RELAY – Реле обігрівача заднього скла |
| R15 | AT MAIN STARTER2 RELAY – Реле стартера |
| R16 | FOG RELAY – Реле передніх протитуманних фар |
| R17 | DEICER RELAY – Реле обігрівача скла |
| R18 | HEATER RELAY – Реле обігрівача |
Звертаємо увагу, що під капотом також є запобіжники та реле, які відповідають за роботу прикурювача.
